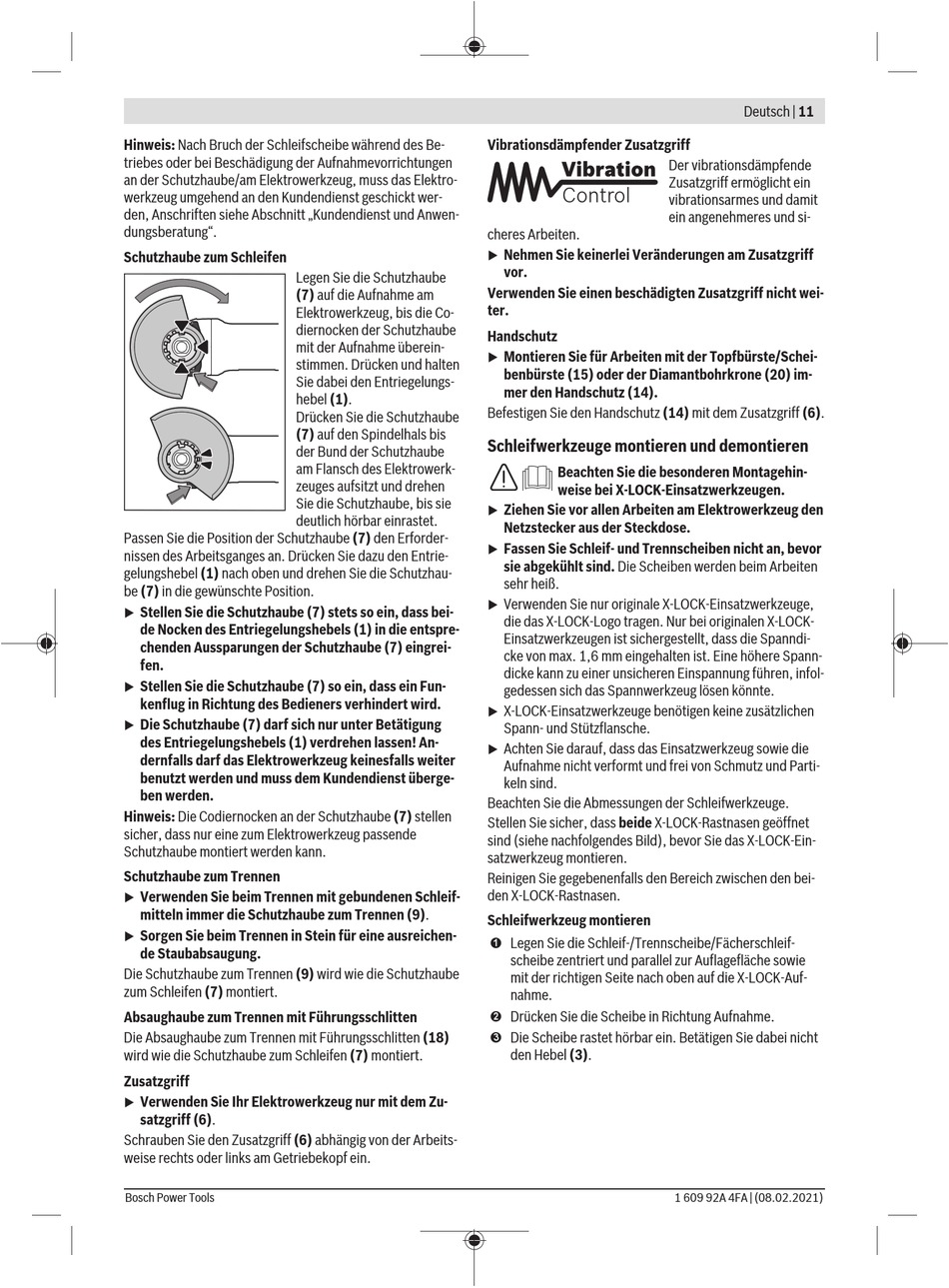

Hinweis: Nach Bruch der Schleifscheibe während des Be-
triebes oder bei Beschädigung der Aufnahmevorrichtungen
an der Schutzhaube/am Elektrowerkzeug, muss das Elektro-
werkzeug umgehend an den Kundendienst geschickt wer-
den, Anschriften siehe Abschnitt „Kundendienst und Anwen-
dungsberatung".
Schutzhaube zum Schleifen
Legen Sie die Schutzhaube
(7) auf die Aufnahme am
Elektrowerkzeug, bis die Co-
diernocken der Schutzhaube
mit der Aufnahme ü b erein-
stimmen. Drü c ken und halten
Sie dabei den Entriegelungs-
hebel (1).
Drü c ken Sie die Schutzhaube
(7) auf den Spindelhals bis
der Bund der Schutzhaube
am Flansch des Elektrowerk-
zeuges aufsitzt und drehen
Sie die Schutzhaube, bis sie
deutlich hörbar einrastet.
Passen Sie die Position der Schutzhaube (7) den Erforder-
nissen des Arbeitsganges an. Drü c ken Sie dazu den Entrie-
gelungshebel (1) nach oben und drehen Sie die Schutzhau-
be (7) in die gewü n schte Position.
Stellen Sie die Schutzhaube (7) stets so ein, dass bei-
u
de Nocken des Entriegelungshebels (1) in die entspre-
chenden Aussparungen der Schutzhaube (7) eingrei-
fen.
Stellen Sie die Schutzhaube (7) so ein, dass ein Fun-
u
kenflug in Richtung des Bedieners verhindert wird.
Die Schutzhaube (7) darf sich nur unter Betätigung
u
des Entriegelungshebels (1) verdrehen lassen! An-
dernfalls darf das Elektrowerkzeug keinesfalls weiter
benutzt werden und muss dem Kundendienst überge-
ben werden.
Hinweis: Die Codiernocken an der Schutzhaube (7) stellen
sicher, dass nur eine zum Elektrowerkzeug passende
Schutzhaube montiert werden kann.
Schutzhaube zum Trennen
Verwenden Sie beim Trennen mit gebundenen Schleif-
u
mitteln immer die Schutzhaube zum Trennen (9).
Sorgen Sie beim Trennen in Stein für eine ausreichen-
u
de Staubabsaugung.
Die Schutzhaube zum Trennen (9) wird wie die Schutzhaube
zum Schleifen (7) montiert.
Absaughaube zum Trennen mit Führungsschlitten
Die Absaughaube zum Trennen mit Führungsschlitten (18)
wird wie die Schutzhaube zum Schleifen (7) montiert.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
u
satzgriff (6).
Schrauben Sie den Zusatzgriff (6) abhängig von der Arbeits-
weise rechts oder links am Getriebekopf ein.
Bosch Power Tools
Vibrationsdämpfender Zusatzgriff
cheres Arbeiten.
Nehmen Sie keinerlei Veränderungen am Zusatzgriff
u
vor.
Verwenden Sie einen beschädigten Zusatzgriff nicht wei-
ter.
Handschutz
Montieren Sie für Arbeiten mit der Topfbürste/Schei-
u
benbürste (15) oder der Diamantbohrkrone (20) im-
mer den Handschutz (14).
Befestigen Sie den Handschutz (14) mit dem Zusatzgriff (6).

Schleifwerkzeuge montieren und demontieren

Beachten Sie die besonderen Montagehin-
weise bei X-LOCK-Einsatzwerkzeugen.
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Fassen Sie Schleif- und Trennscheiben nicht an, bevor
u
sie abgekühlt sind. Die Scheiben werden beim Arbeiten
sehr heiß.
Verwenden Sie nur originale X-LOCK-Einsatzwerkzeuge,
u
die das X-LOCK-Logo tragen. Nur bei originalen X-LOCK-
Einsatzwerkzeugen ist sichergestellt, dass die Spanndi-
cke von max. 1,6 mm eingehalten ist. Eine höhere Spann-
dicke kann zu einer unsicheren Einspannung führen, infol-
gedessen sich das Spannwerkzeug lösen könnte.
X-LOCK-Einsatzwerkzeuge benötigen keine zusätzlichen
u
Spann- und Stützflansche.
Achten Sie darauf, dass das Einsatzwerkzeug sowie die
u
Aufnahme nicht verformt und frei von Schmutz und Parti-
keln sind.
Beachten Sie die Abmessungen der Schleifwerkzeuge.
Stellen Sie sicher, dass beide X-LOCK-Rastnasen geöffnet
sind (siehe nachfolgendes Bild), bevor Sie das X-LOCK-Ein-
satzwerkzeug montieren.
Reinigen Sie gegebenenfalls den Bereich zwischen den bei-
den X-LOCK-Rastnasen.

Schleifwerkzeug montieren

➊ Legen Sie die Schleif-/Trennscheibe/Fächerschleif-
scheibe zentriert und parallel zur Auflagefläche sowie
mit der richtigen Seite nach oben auf die X-LOCK-Auf-
nahme.
➋ Drücken Sie die Scheibe in Richtung Aufnahme.
➌ Die Scheibe rastet hörbar ein. Betätigen Sie dabei nicht
den Hebel (3).
Deutsch | 11
Der vibrationsdämpfende
Zusatzgriff ermöglicht ein
vibrationsarmes und damit
ein angenehmeres und si-
