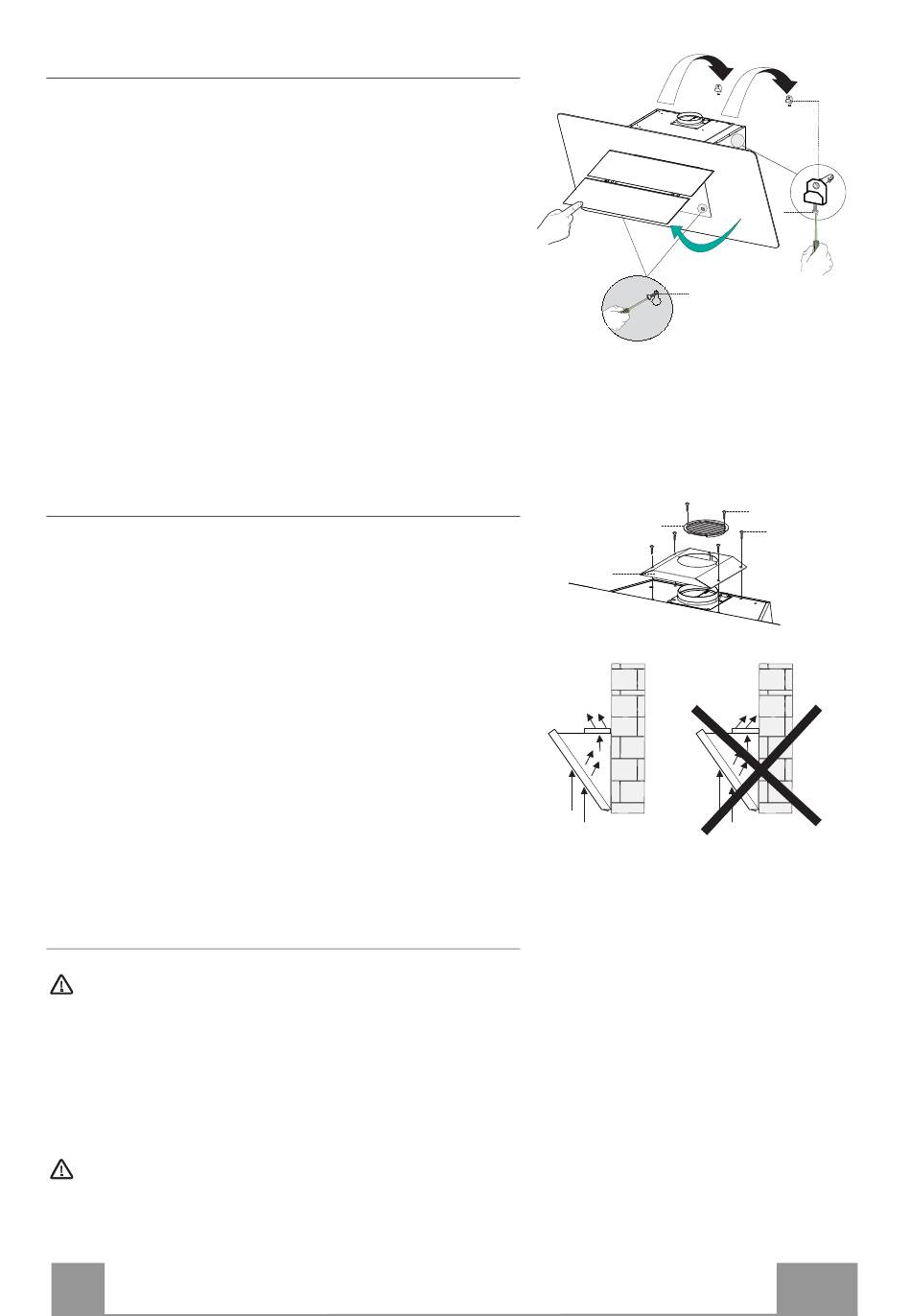

Montage des Haubenkörpers
• Die Klappen öffnen/ Die Klappe öffnen (siehe Ab-
schnitt Öffnung Panel).
• Die Fettfilter an den speziellen Griffen herausziehen.
• Die beiden Schrauben Vr der Bügel 11a auf den
Hubbeginn regulieren.
• Den Haubenkörper an den 2 Bügeln 11a einhaken.
• Vom Haubeninneren her den Haubenkörper mit Hilfe
der Schrauben Vr ausrichten.
• Die Sicherungsschraube 12a einschrauben.
• Die Klappen wieder verschließen/ Die Klappe öff-
nen.
Luftaustritt bei der Umluftversion
• Den Filterdeckel mit vier Schrauben 12c (2,9 x 6,5)
am Luftauslass anschrauben.
• Das
Luftstromrichtungsgitter
mitgelieferten Schrauben 12d (2,9 x 9,5) am Auslass
der aufbereiteten Luft befestigen.
• Die Klappe/n öffnen (Siehe Absatz Öffnen der
Paneele).
• Die Fettfilter an den speziellen Griffen herausziehen.
• Sicherstellen,
dass
Geruchsbindung vorhanden sind.
LUFTAUSTRITT BEI DER ABLUFTVERSION
Vor der Installation die Netzspannung durch herausdrehen
der Sicherung oder ausschalten des Hauptschalters strom-
los machen.
Für die Installation der Ablufthaube wird auf die
Anleitungen verwiesen, die im spezifischen Abluft-
Bausatz für die Haube enthalten ist.
Achtung: Das Gerät nur an die Netzspannung die im Typen-
schild angegeben ist anschließen.
DE
8
mit
die
Aktivkohlefilter
Anschlüsse
16
den
2
zur
11a
Vr
12a
12d
8
12c
3
39
