Taster 55 / Plus 55 [TA-55xx.x2]
Es sind 2 Textfelder verfügbar:

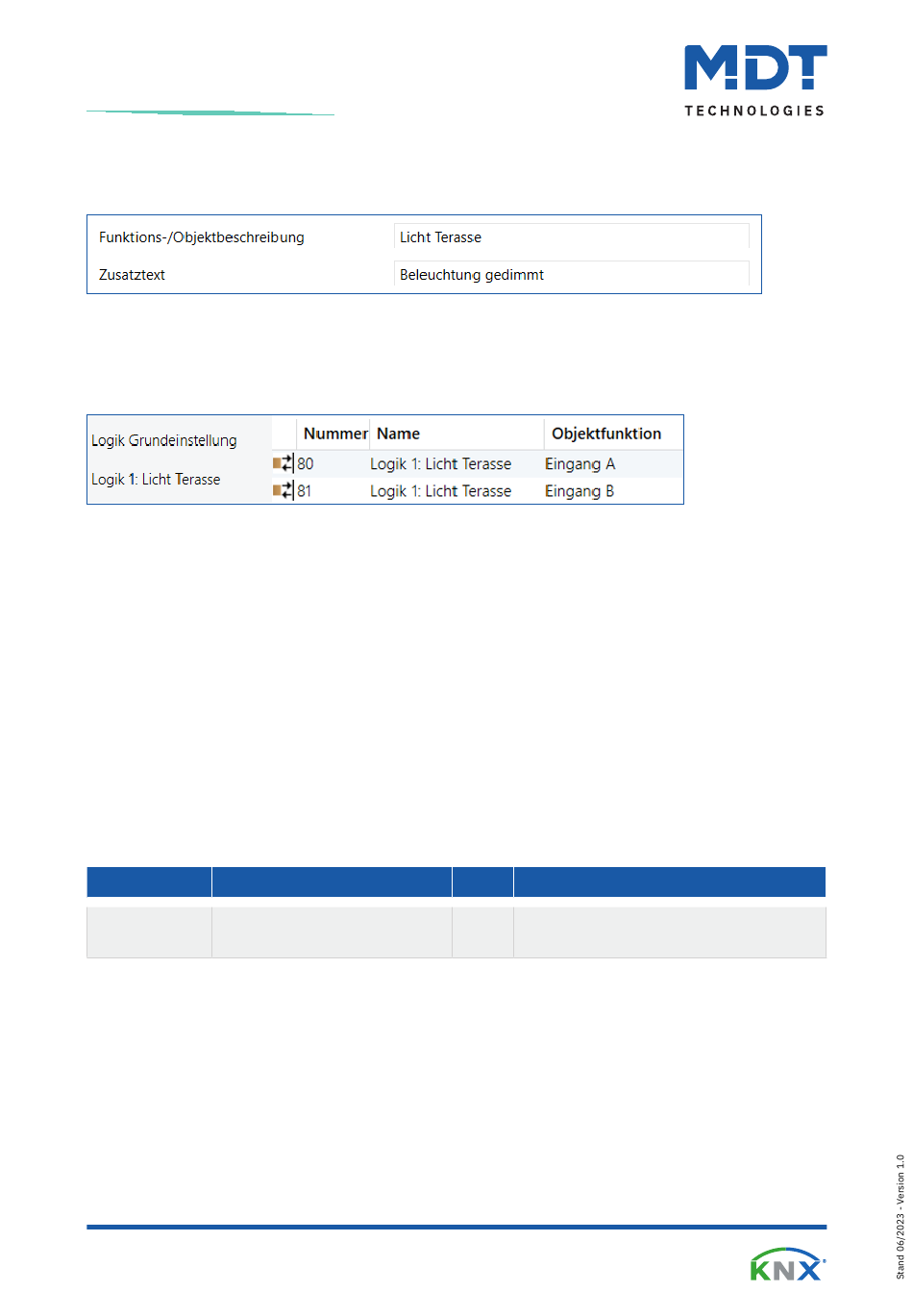

Abbildung 5: Textfelder – Funktions-/Objektbeschreibung + Zusatztext
Für beide Felder können Texte mit bis zu 40 Zeichen hinterlegt werden.
Der eingegebene Text zur Beschreibung der Funktion erscheint sowohl im Menü hinter der entsprechen-
den Logik als auch bei den Kommunikationsobjekten der Logik:
Abbildung 6: Funktions-/Objektbeschreibung
Der Zusatztext ist lediglich eine zusätzliche Information zur Logik. Dieser wird sonst nirgendwo sichtbar.
Ist eine Logikoperation erfüllt, so kann ein Wert bzw. eine Szene entsprechend gewähltem Objekttyp
gesendet werden.
Nur für den Objekttyp „Schalten" kann zusätzlich eine Sendebedingung oder ein Sendefilter für den
Ausgang definiert werden. Die Logikoperation kann z.B. bei jedem
wenn sich der Ausgang der Logikoperation ändert, oder es kann ein Sendefilter aktiviert werden. Dabei
wird bei Änderung am Ausgang nur eine „1" oder eine „0" gesendet. Bei der der Einstellung „nicht auto-
matisch" wird kein Ausgangswert gesendet, dieser kann jedoch abgefragt werden.
Zusätzlich kann beim Objekttyp „Schalten" der Ausgang invertiert werden und somit eine „0" zu einer „1"
und eine „1" zu einer „0" gemacht werden.
Die Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer
Name/Objektfunktion
* 22/42/62/82
Logik 1 – Ausgang: Schalten,
Ausgang: Wert, Ausgang: Szene
Tabelle 41: Kommunikationsobjekte – Logik Ausgang
* Objektnummern sind abhängig von der Geräteversion (Anzahl der Tasten).
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Eingangstelegramm
Länge
Verwendung
Ausgang der Logikoperation.
DPT entsprechend Parametereinstellung
44 / 49
senden, nur senden
