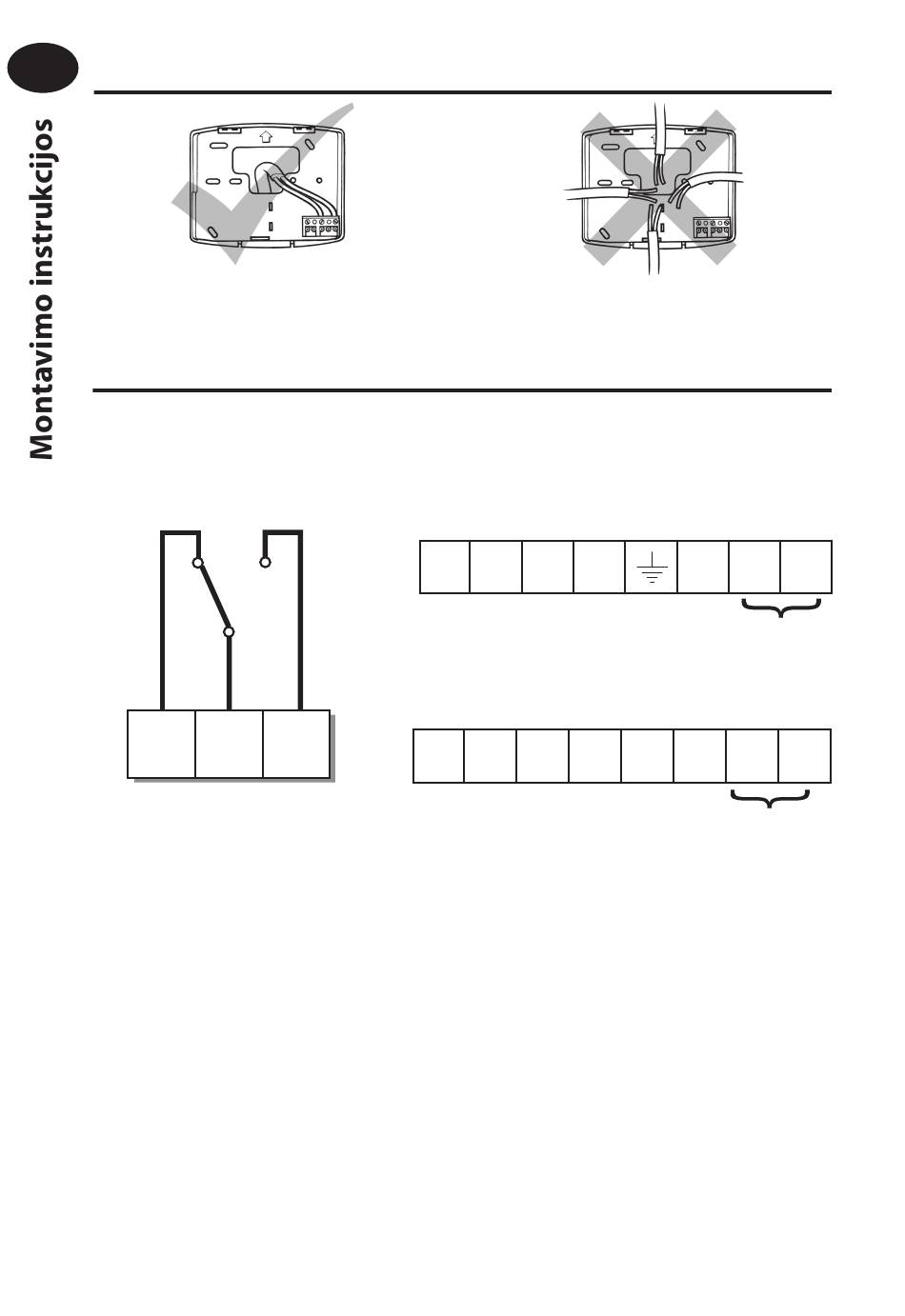

Laidų įėjimas
LT
Laidų jungimas
TP5001M 230 V ir 24 V kintamoji srovė
Išėjimo kontaktai visiems
laidiniams modeliams
1
Išjungta COM Įjungta
Modeliai su nuotolinio daviklio jungtimis
TP5001MA integruotas įėjimas, kurį galima panaudoti, norint prijungti:
1) nuotolinį patalpos temperatūros daviklį (parduodamas kaip
priedas).
2) apribojimo daviklį, pavyzdžiui, grindų temperatūros daviklį
(parduodamas kaip priedas).
3) langų kontaktus, kortelių nuskaitymo kontaktus ar kitus nuotolinių
jungiklių kontaktus.
Žiūrėkite Papaildomų funkcijų nustatymas.
68
2 3
Maitinimo šaltinio prijungimas
(tik 230 V ir 24 V modeliams)
M 230 V modeliai
N L
M 24 V modeliai
A B
0V 24V
D E
Nuotolinį daviklį
(tiktai A versijai)
C D E
Nuotolinį daviklį
(tiktai A versijai)
