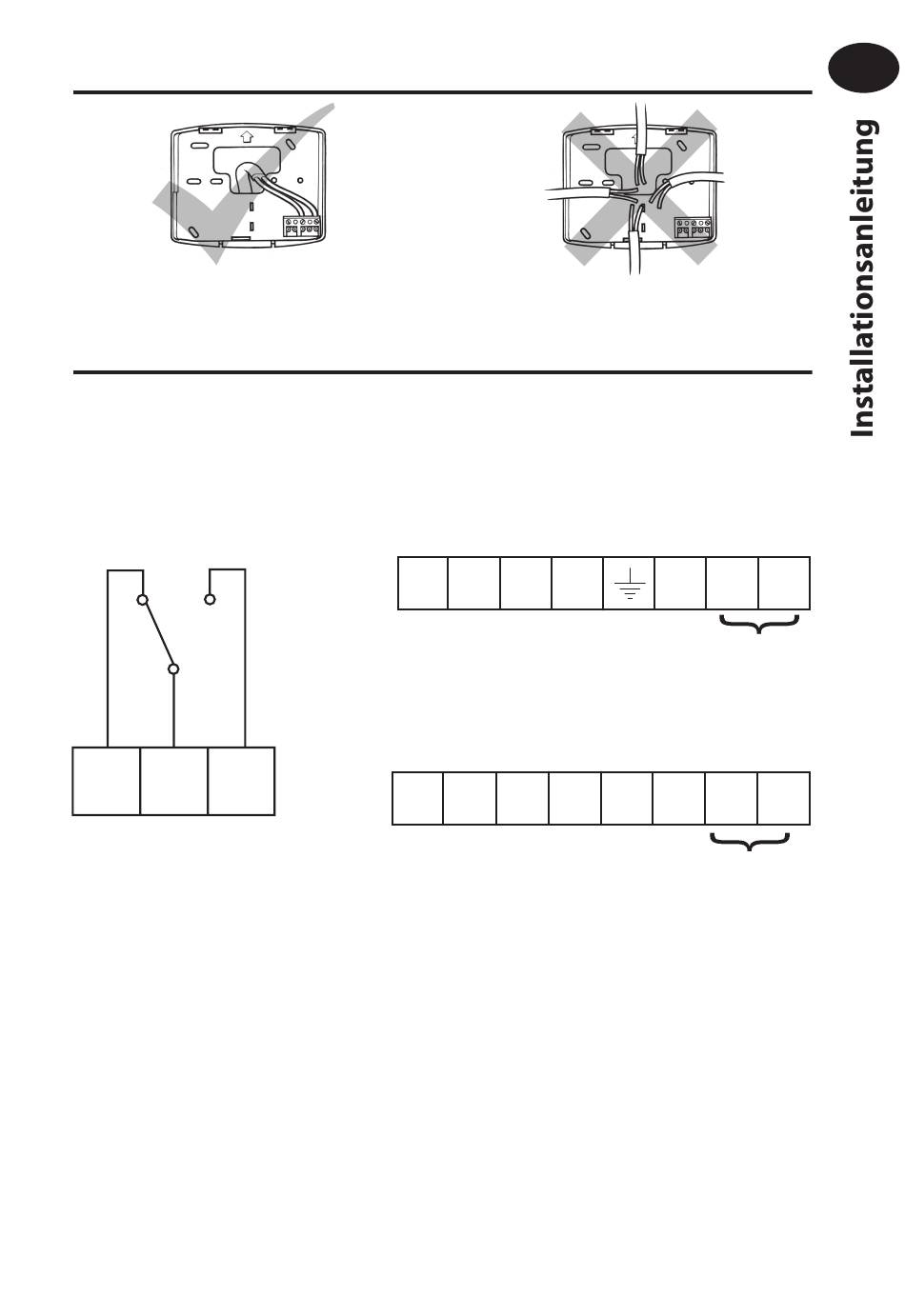

Kabelanschluss

Verkabelung

TP 5001 (230 V und 24 V AC)
Ausgangsanschlüsse,
alle festverdrahteten
Modelle
NC
NO
2 3
1
AUS EIN
COM
Modelle mit Eingängen für entfernte Sensoren (Fernfühler)
Der TP5001M verfügt über einen Eingang, an den folgende
Komponenten angeschlossen werden können:
1) entfernter
Strahlungsfühler als Zubehör erhältlich).
2) Grenzwertsensor, zum Beispiel Bodentemperatur-Sensor (als
Zubehör erhältlich).
3) Fensterkontakte, Kartenleserkontakte oder Fernschalterkontakte.
Siehe Erweiterte Programmierung für Installateure.
N
A
0V
Raumtemperatur-Sensor
Spannungsversorgungs-
anschlüsse (außer
batteriebetriebene Modelle)
230-V-Modelle
L
24-V-Modelle
B C
24V
(Fernfühler
D E
Fernfühler
(Nur A Modelle)
D E
Fernfühler
(Nur A Modelle)
oder
13
D
