  • Seite 1 Charge Amps Dawn Installationsanleitung Deutsch www.chargeamps.com...

  • Seite 2: Inhaltsverzeichnis

    Deutsch Inhaltsverzeichnis Sicherheit Technische Angaben Produktübersicht Paketinhalt Charge Amps Installations-Kit Vor der Installation Empfohlene Werkzeuge Vom Installateur bereitzustellende Materialien Montageanforderungen Elektrische Anforderungen 4.4.1 Kurzschlusssicherheit - interne Leitungsschutzschalter-Installation 4.4.2 Kurzschlusssicherheit – externe Leitungsschutzschalter-Installation 4.4.3 Fehlerstromsicherheit Internetzugang 4.5.1 WLAN-Anschluss 4.5.2 LTE-M-Anschluss Installation...
  • Seite 3 Deutsch Konfiguration Ein Charge Amps Partnerkonto erstellen Konfiguration über die Charge Amps Installations-App Konfiguration über den Installationsassistenten Cloud-Konnektivität Demontage Wartung Regelmäßige Wartung Vorbeugende Wartung Produktsupport und -service Garantie...
  • Seite 4 Informationen ohne Vorankündigung vorzunehmen. Besuchen Sie www.chargeamps.com für die neuesten Dokumentveröffentlichungen. © Copyright Charge Amps AB. Alle Rechte vorbehalten. Es ist strengstens verboten, dieses Dokument ohne vorherige schriftliche Genehmigung der Charge Amps AB zu kopieren, zu verändern oder zu übersetzen.

  • Seite 5: Sicherheit

    Deutsch Sicherheit WARNUNG: Vor der Installation bitte sämtliche Anweisungen lesen! • Das Produkt muss von einem qualifizierten Elektriker gemäß der Installationsanleitung installiert werden. • Stellen Sie sicher, dass Sie den Strom vor der Installation oder Wartung über den Hauptschalter ausschalten. •...

  • Seite 6: Technische Angaben

    Deutsch 2 Technische Angaben Lademodus Modus 3 Netzteilkennung für Elektrofahrzeug Messung MID-zertifizierter elektrischer Wirkenergiezähler Steckdose Typ 2, 22 kW Nennspannung (U 230/400 V Bemessungsisolationsspannung (U 250/400 V Bemessungsstoßspannungsfestigkeit 4 kV Nennfrequenz (f 50 Hz Nennstrom (I 32 A Bemessungsbelastungsfaktor (RDF) 1 (kann bei der Verwendung mit einer Lastausgleichsfunktion gesenkt werden)
  • Seite 7 Externe Konstruktion und Eingekapselter Typ für Montagemethode Aufputzmontage an Wänden: - Aufputzmontage an Wänden - Stationäre Installation an Böden mithilfe des Charge Amps Pole Mount Konstruktionsform Feste Teile Verwendungszweck und Standortart Durch reguläre Verbraucher, Installation in Innen- und Außenbereichen mit uneingeschränktem Zugang...
  • Seite 8 Deutsch Bluetooth Typ: Klasse 2 Version: v4.2 Bereich: 2400 – 2500 MHz Max. Ausgangsleistung: 4 dBm Wi-Fi Typ: 802,11 b/g/n Bereich: 2400 – 2500 MHz Max. Ausgangsleistung: 17,5/14/12,5 dBm@802,11 b/g/n Kommunikationsprotokoll OCPP 1.6J Kommunikation über Mobilfunknetze Typ: LTE-M, eMTC Unterstützte LTE-M-Bänder: B3, B8 und B20.

  • Seite 9: Produktübersicht

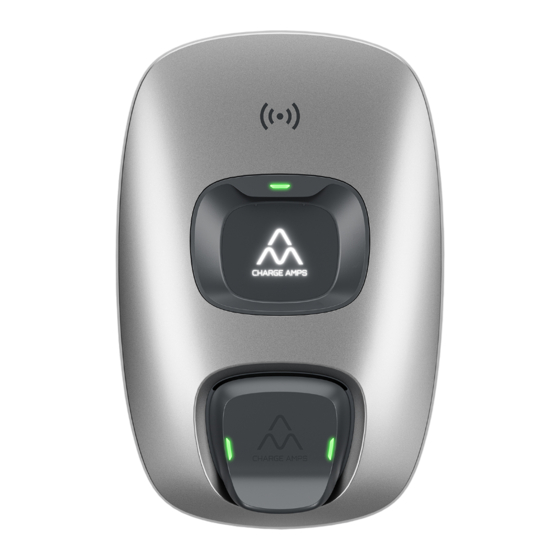

    Deutsch 3 Produktübersicht Rückplatte EV-Steckdose MID-Anzeige Steckdosenleuchte RFID-Lesegerät EV-Steckdosenabdeckung RFID-Leuchte Sicherungsschraube der Frontabdeckung Frontabdeckung...

  • Seite 10: Paketinhalt

    Deutsch 3.1 Paketinhalt Klemmenblock Nur M32-Einsatz Blindstopfen M32- Blindstopfen Montageschrauben Kabelverschraubung M12- Schrauben Blindstopfen...
  • Seite 11 Deutsch Frontabdeckung Ladeeinheit Rückplatte Zubehör: • 1 Klemmenblock • 2 Kabelverschraubungen • 2 M32-Blindstopfen • 2 M12-Blindstopfen • 2 Einsätze (nur M32) • 4 Montageschrauben • 4 Blindstopfen • 10 M4-Schrauben Zusätzliche Inhalte: • 1 RFID-Tag • Kurzanleitung • Willkommensschreiben...

  • Seite 12: Charge Amps Installations-Kit

    Deutsch 3.2 Charge Amps Installations-Kit Bei Installation, bei denen der Leitungsschutzschalter innerhalb der Charge Amps Dawn angebracht wird, sind ein spezifischer Anschlussblock und Leitungsschutzschalter zu nutzen. Der Anschlussblock und der Leitungsschutzschalter können als Set im Rahmen des Charge Amps Installations-Kits oder separat erworben werden.

  • Seite 13: Vor Der Installation

    • 4 x M5 x 30 mm oder längere Flachkopfschrauben aus Edelstahl Typ A2 oder A4 mit zugehörigen Unterlegscheiben Typ A2 oder A4 mit einem maximalen Außendurchmesser von 20 mm und Blindstopfen (falls erforderlich), die sich für die Montage der Charge Amps Dawn eignen • Installationskabel gemäß der Ladekapazität des Produkts.

  • Seite 14: Montageanforderungen

    • Stellen Sie sicher, dass die Wand für ein Gewicht von 3,5 kg und die Zugkraft der eingesetzten Kabel ausgelegt ist. • Installieren Sie die Charge Amps Dawn nicht in beengten Bereichen. • Nutzen Sie für die Wand geeignete Schrauben und Blindstopfen (falls erforderlich).

  • Seite 15: Elektrische Anforderungen

    • Führen Sie das Stromkabel nur durch die vorgesehene Kabeleinführung ein. • Leisten Sie den Anweisungen für Einzelinstallationen Folge, wenn Sie eine einzelne Charge Amps Dawn installieren. Einzelinstallation • Leisten Sie den Anweisungen für Daisy-Chain-Installationen Folge, wenn Sie mehrere Charge Amps Dawn in Reihe schalten möchten. Daisy-Chain-Installation...

  • Seite 16: Kurzschlusssicherheit - Interne Leitungsschutzschalter-Installation

    Der Leitungsschutzschalter kann im Rahmen des Charge Amps Installations-Kits (siehe Kapitel 3.2) oder separat erworben werden. Anweisungen zum Zurücksetzen des Leitungsschutzschalters nach Anbringen im Inneren der Charge Amps Dawn siehe Charge Amps Dawn Benutzerhandbuch. 4.4.2 Kurzschlusssicherheit – externe Leitungsschutzschalter- Installation Bei einer Installation eines externen Leitungsschutzschalters außerhalb der Charge Amps Dawn muss dieser folgenden...

  • Seite 17: Fehlerstromsicherheit

    Deutsch 4.4.3 Fehlerstromsicherheit Hinweis: Leisten Sie stets den lokalen Vorschriften in Bezug auf Elektroinstallationen Folge. Die Charge Amps Dawn verfügt über eine integrierte Fehlerstromschutzschalter-Funktionalität: • Integrierter Fehlerstromschutzschalter Typ B gemäß IEC 60947-2. AC: 30 mA, DC: 6 mA. Anweisungen zum Testen und Zurücksetzen des integrierten Fehlerstromschutzschalters siehe Charge Amps Benutzerhandbuch.

  • Seite 18: Internetzugang

    4.5 Internetzugang Hinweis: Wenn WLAN konfiguriert ist, wird dieses vor LTE-M priorisiert. Für die Charge Amps Dawn sind sowohl WLAN- als auch LTE-M- Anschluss verfügbar. Charge Amps Dawn IEEE 802.1b/g/n WLAN hat unter idealen Bedingungen eine maximale Geschwindigkeit von ~65 Mbit/s und Charge Amps LTE-M CAT-M1 eMTC unterstützt bis zu ~500 Kbit/s.

  • Seite 19: Lte-M-Anschluss

    Rahmen des Low Power Wide Area-Netzwerks (LPWAN) verfügbar und erfordert eine Abdeckung des öffentlichen terrestrischen Mobilfunknetzes (PLMN) mit zuverlässiger Signalstärke. Das erstmalige Verbinden der Charge Amps Dawn mit dem PLMN kann aufgrund des LTE-M-Netzwerkverbindungsverfahrens etwas länger dauern (bis zu zehn Minuten). Anschließend verbindet sich die Charge Amps Dawn beruhend auf den zwischengespeicherten PLMN-Informationen mit dem Netzwerk.
  • Seite 20 Deutsch 1. Nehmen Sie die Charge Amps Dawn aus der Verpackung und überprüfen Sie ihn auf etwaige Schäden. 2. Entfernen Sie die Ladeeinheit. Stützen Sie die Ladeeinheit beim Ziehen der Lasche von unten, um sie gegen Herabfallen zu sichern. Stellen Sie sicher, dass sämtliche Kabel ordnungsgemäß sitzen.
  • Seite 21 Deutsch 4. Markieren Sie die Montagelöcher an der Wand. [mm] Nicht maßstabsgetreu. 5. Bringen Sie auch die Rückplatte an der Wand an.

  • Seite 22: Verbindung

    Deutsch 5.2 Verbindung WARNUNG! Stellen Sie sicher, dass das Gerät über den Hauptschal- ter vom Stromnetz getrennt ist und das Zufuhrkabel isoliert ist! 5.2.1 Kabelanschluss Hinweis: Das Kabel kann auf drei Weisen eingespeist werden: Von unten, von oben oder von hinten. Führen Sie das Stromkabel nur durch die vorgesehenen Kabeleinführungen ein.

  • Seite 23: Kabeleinführung Von Unten

    Deutsch 5.2.2 Kabeleinführung von unten 1. Führen Sie die Kabel ein und schließen Sie sie an. Hinweis: Stellen Sie sicher, dass die Kabel nach der Kabelverschraubung gerade verlaufen, um eine Belastung der Kabelverschraubungen und Kunststoffteile zu vermeiden. Einzelinstallation Daisy-Chain-Installation...
  • Seite 24 Deutsch Wichtig! Nicht genutzte Kabeleinführungen sind mit geeigneten Blindstopfen aus dem Zubehör-Kit abzudichten.

  • Seite 25: Kabeleinführung Von Oben

    Deutsch 5.2.3 Kabeleinführung von oben 1. Bohren Sie mit einem Stufenbohrer ein oder mehrere Löcher gemäß den Markierungen in die Oberseite (Stromkabel: ∅ 32 mm). *Nur bei einigen Modellen...
  • Seite 26 Deutsch 2. Führen Sie die Kabel ein und schließen Sie sie an. Hinweis: Stellen Sie sicher, dass die Kabel nach der Kabelverschraubung gerade verlaufen, um eine Belastung der Kabelverschraubungen und Kunststoffteile zu vermeiden. Einzelinstallation Daisy-Chain-Installation...
  • Seite 27 Deutsch Wichtig! Nicht genutzte Kabeleinführungen sind mit geeigneten Blindstopfen aus dem Zubehör-Kit abzudichten.

  • Seite 28: Kabeleinführung Von Hinten

    Deutsch 5.2.4 Kabeleinführung von hinten 1. Bohren Sie mit einem geeigneten Werkzeug Löcher in geeigneter Größe in die Membran. Ø 7 mm Ø 12 mm Ø 16 mm Ø 21 mm...
  • Seite 29 Deutsch 2. Führen Sie die Kabel ein und schließen Sie sie an. Einzelinstallation Daisy-Chain-Installation...
  • Seite 30 Deutsch Wichtig! Nicht genutzte Kabeleinführungen sind mit geeigneten Blindstopfen aus dem Zubehör-Kit abzudichten.

  • Seite 31: Setzen Sie Das Ladegerät Wieder Zusammen

    Deutsch 5.3 Setzen Sie das Ladegerät wieder zusammen 1. Setzen Sie die Ladeeinheit erneut auf die Rückplatte und sichern Sie sie mit den 8 Schrauben. 2. WICHTIG: Entfernen Sie das abziehbare Etikett auf der Frontabdeckung und bewahren Sie es für die Konfiguration auf.
  • Seite 32 Deutsch 3. Setzen Sie den Bodenflansch der Frontabdeckung ein und drehen Sie die Abdeckung an die richtige Position. Sichern Sie die Abdeckung anschließend mit der Sicherungsschraube (Torx 25). Hinweis: Die Sicherungsschraube der Frontabdeckung sollte nicht entfernt werden. Ziehen Sie die Schraube mit max. 2 Nm an. 4.

  • Seite 33: Konfiguration

    Deutsch 6 Konfiguration Hinweis: Registrieren Sie die Charge Amps Dawn zunächst im Charge Amps Partnerportal. Die Charge Amps Dawn kann auf zwei Arten konfiguriert werden: Über die Charge Amps Installations-App oder über den Installationsassistenten in der Charge Amps Cloud. Erstellen Sie vor der Konfiguration ein Partnerkonto im Charge Amps Partnerportal.

  • Seite 34: Konfiguration Über Die Charge Amps Installations-App

    1. Öffnen Sie die App und tippen Sie auf die Schaltfläche für die Konfiguration auf der Startseite 2. Wählen Sie die Charge Amps Dawn aus, die Sie konfigurieren möchten, und geben Sie den PIN-Code ein. (Den PIN-Code finden Sie auf dem abziehbaren Etikett auf der Vorderseite der Charge Amps Dawn).

  • Seite 35: Konfiguration Über Den Installationsassistenten

    6.3 Konfiguration über den Installationsassistenten Um den Installationsassistenten in Charge Amps Cloud nutzen zu können, muss die Charge Amps Dawn mit dem Internet und der Charge Amps Cloud verbunden sein. Standardmäßig verwendet Charge Amps LTE-M, um sich mit dem mobilen Netzwerk und automatisch mit der Charge Amps Cloud zu verbinden.

  • Seite 36: Cloud-Konnektivität

    Die Charge Amps Installations-App können Sie über den App Store oder Google Play herunterladen. Charge Amps Cloud Bitte erstellen Sie ein Konto in der Charge Amps Cloud, um Ihr Ladegerät über unsere Webschnittstelle zu konfigurieren, zu steuern und zu verwalten.

  • Seite 37: Demontage

    Die Stromzufuhr zum Ladegerät ist vor der Demontage zu isolieren. 1. Schalten Sie den Strom über den Hauptschalter aus. 2. Gehen Sie die Schritte im Installationshandbuch rückwärts durch, um die Charge Amps Dawn in der richtigen Reihenfolge zu demontieren. 9 Wartung 9.1 Regelmäßige Wartung...

  • Seite 38: Vorbeugende Wartung

    9.2 Vorbeugende Wartung Hinweis: Die vorbeugende Wartung sollte ein- bis zweimal jährlich von einem qualifizierten Elektriker ausgeführt werden, um zu prüfen, ob sich die Charge Amps Dawn in einem ordnungsgemäßen Zustand befindet. • Entfernen Sie die Frontabdeckung und Ladeeinheit und führen Sie eine Sichtkontrolle der Kabelverbindungen aus.
  • Seite 39 Charge Amps AB (publ) Frösundaleden 2B, 8. Stock SE–169 75 Solna, Schweden Charge Amps UK Ltd 4th Floor, 3 More London Riverside London SE1 2AQ, Vereinigtes Königreich Dok. Nr.: 130985 © Copyright Charge Amps AB. Vers.: 02 Alle Rechte vorbehalten...
