10.3.2 Ausgänge
Betriebsmeldung
Steckplatz
Hiermit kann eine Betriebsmeldung der Inneneinheit
generiert werden.

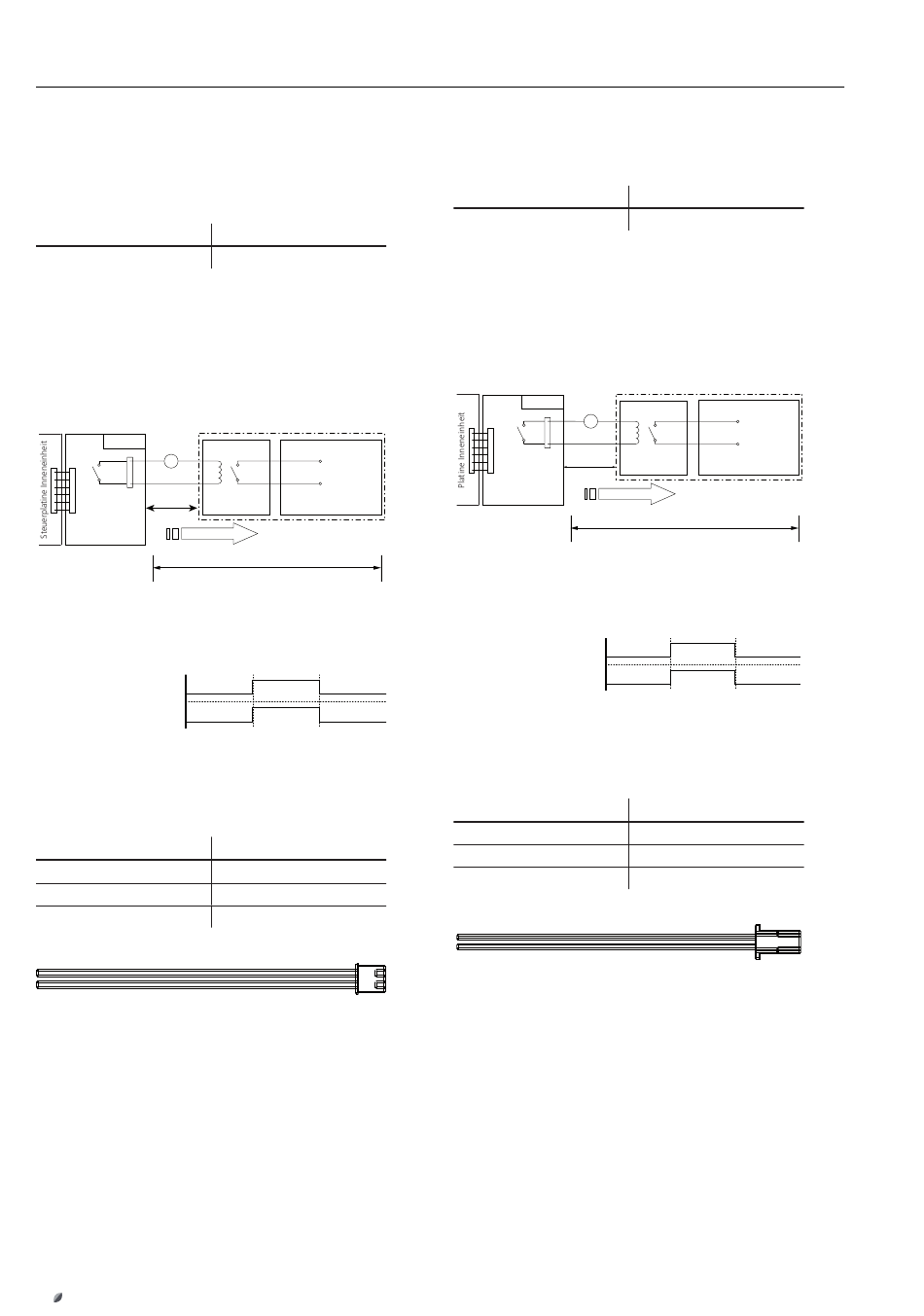

Beispiel Schaltplan:
Kommunikationsbox
Stecker
12 V DC
1
V
2
10 m *
Signal
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht überschreiten.
Betrieb
Inneneinheit
Stopp
Ein
Ausgangssignal
Aus
Zubehör Betriebsmeldung*
Zubehör
Bezeichnung
Artikelnummer
* Für die Ausgangsmeldung wird ein Netzteil DCV 12 benötigt; Art.-Nr.: 2553635
20
Wandmodelle
CNB01
Feldgeräte
Bsp.: Relais Bsp.: Anzeige
Relais
Spannungs-
versorgung
bauseits
Wandmodelle
Ausgangsstecker (2-polig)
XHP-02V-1
2550242
Störmeldung
Steckplatz
Hiermit kann eine Störmeldung der Inneneinheit generiert
werden.
Beispiel Schaltplan:
Kommunikationsbox
Stecker
12 V DC
1
V
Ein
2
10 m *
Signal
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht überschreiten.
Störung
Störung
Normal
Ein
Ausgangssignal
Aus
Zubehör Störmeldung*
Zubehör
Bezeichnung
Artikelnummer
* Für die Ausgangsmeldung wird ein Netzteil DCV 12 benötigt; Art.-Nr.: 2553635
Wandmodelle
CNB02
Feldgeräte
Bsp.: Relais Bsp.: ext. Lüfter
Relais
Spannungs-
versorgung
bauseits
Wandmodelle
Ausgangsstecker (2-polig)
XHP-02V1
2550242
