3 Asennus
CANVXCJP-liittymä voidaan asentaa näkymättömiin, tuuletettuun
paikkaan, johon ei ole pysyvää pääsyä.
3 .1 CAN-väyläkaapelien kytkeminen
Katso CAN-väylän periaatekaavio sivulla XX CANVXCJP:n kytkemisek-
si 51.
CAN-väylän syöttö on aina liitettävä 12
h
uom
V:iin .
Katso yksityiskohtaiset CAN-väyläkaaviot ja keula- tai peräpotku-
rin kokoonpano asianmukaisesta keula- tai peräpotkurin asennus-
oppaasta.

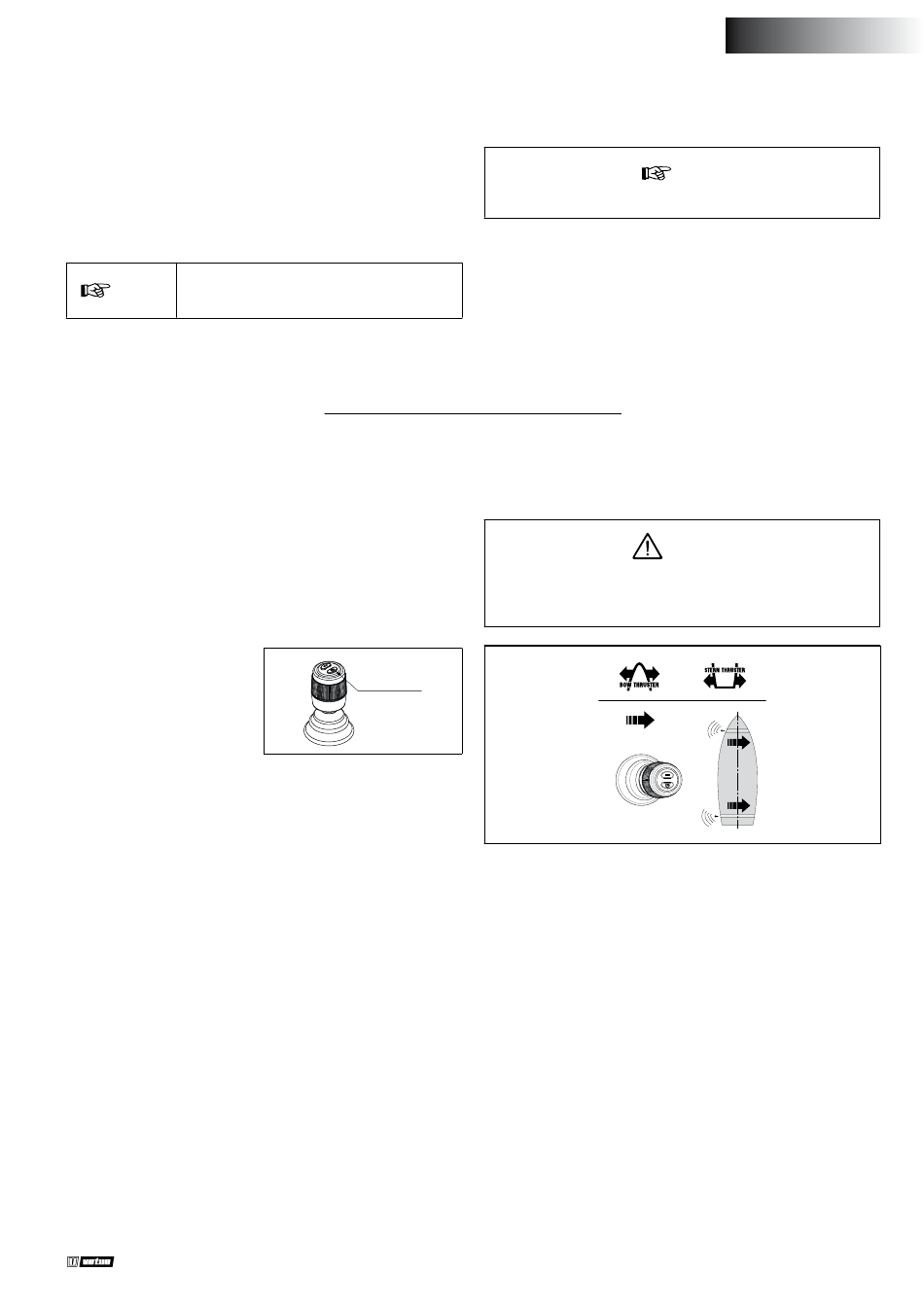

4 Ohjauspaneelien tarkastaminen/testaaminen ja konfigurointi
4 .1 Yleistä
Tarkista, onko järjestelmä kytketty oikein. Kytke sitten CAN-väylän
syöttöjännite ja keula- ja/tai peräpotkurin syöttöjännite päälle.
4 .2 Kytke ohjausliitäntä päälle
Kytke akun pääkytkin päälle. Järjestelmä on nyt valmiustilassa.
• Paina ohjaussauvan ON/
OFF-painiketta.
Kuulet toistuvan signaalin di-di-di ( . . . ). ON/OFF-painiketta on pai-
nettava 6 sekunnin kuluessa toisen kerran. Summeri vahvistaa sig-
naalilla, dahdidah (- . -), että käyttöliittymä on käyttövalmis.
4 .3 Kytkentäohjausliitäntä
Jos haluat siirtää ohjausta järjestelmässä, jossa on useita ohjausliitän-
töjä, noudata kohdassa 4.2 kuvattuja ohjeita.
4 .4 Kytke ohjausliitäntä pois päältä
Pidä ON/OFF-painiketta painettuna, kunnes kuulet signaalin di-di-di-
di-dah-dah ( . . . . - - - ). Ohjausliitäntä kytkeytyy pois päältä.
• Sammuta akun pääkytkin, kun poistut laivasta.
Installation manual BOWPRO control interface CANVXCJP
3 .2 Ohjaussauvan kytkeminen
Mukana toimitettu johdinsarja soveltuu yhden CANVXCJP-ohjaus-
liitännän ja yhden VETUS-ohjaussauvan liittämiseen. Jos käytetään
usean ohjaussauvan järjestelmää, jokaista ohjaussauvaa varten on
asennettava erillinen CANVXCJP-ohjausliitäntä.
Kytke johdinsarjan suuri liitin CANVXCJP-liitäntään ja pieni liitin
VETUS-ohjaussauvaan
4 .5 Työntövoiman tarkistus
Veneen liikesuunnan on vastattava ohjaussauvan liikesuun-
taa . Tämä on tarkistettava JOKAISESSA CANXVCJP-ohjausli-
itännässä! Tee tämä huolellisesti ja turvallisessa paikassa .
ON/OFF
• Jos veneen liike on vastakkainen kuin ohjaussauvan liikesuunta,
tämä on korjattava kohdan 4.7 mukaisesti.
4 .6 Palauta tehdasasetukset
Kytke kaikki ohjausliitännät pois päältä (ks.4.4). Suorita seuraavat toi-
menpiteet palautettavassa ohjausliitännässä:
1. Paina ON/OFF painiketta 30 sekunnin ajan.
2. 30 sekunnin kuluttua kuuluu merkkiääni dah-di-di-di-di-di-dah
( - . . . . - ). Vapauta nyt ON/OFF-painike.
3. Paina ON/OFF-painiketta kerran. Signaali dah ( - ) kuuluu. Tämän
ohjausliitännän tehdasasetukset palautetaan.
h
uom
Katso asennuskaavio sivulla 51
v
aroitus
+
SUOMEKSI
