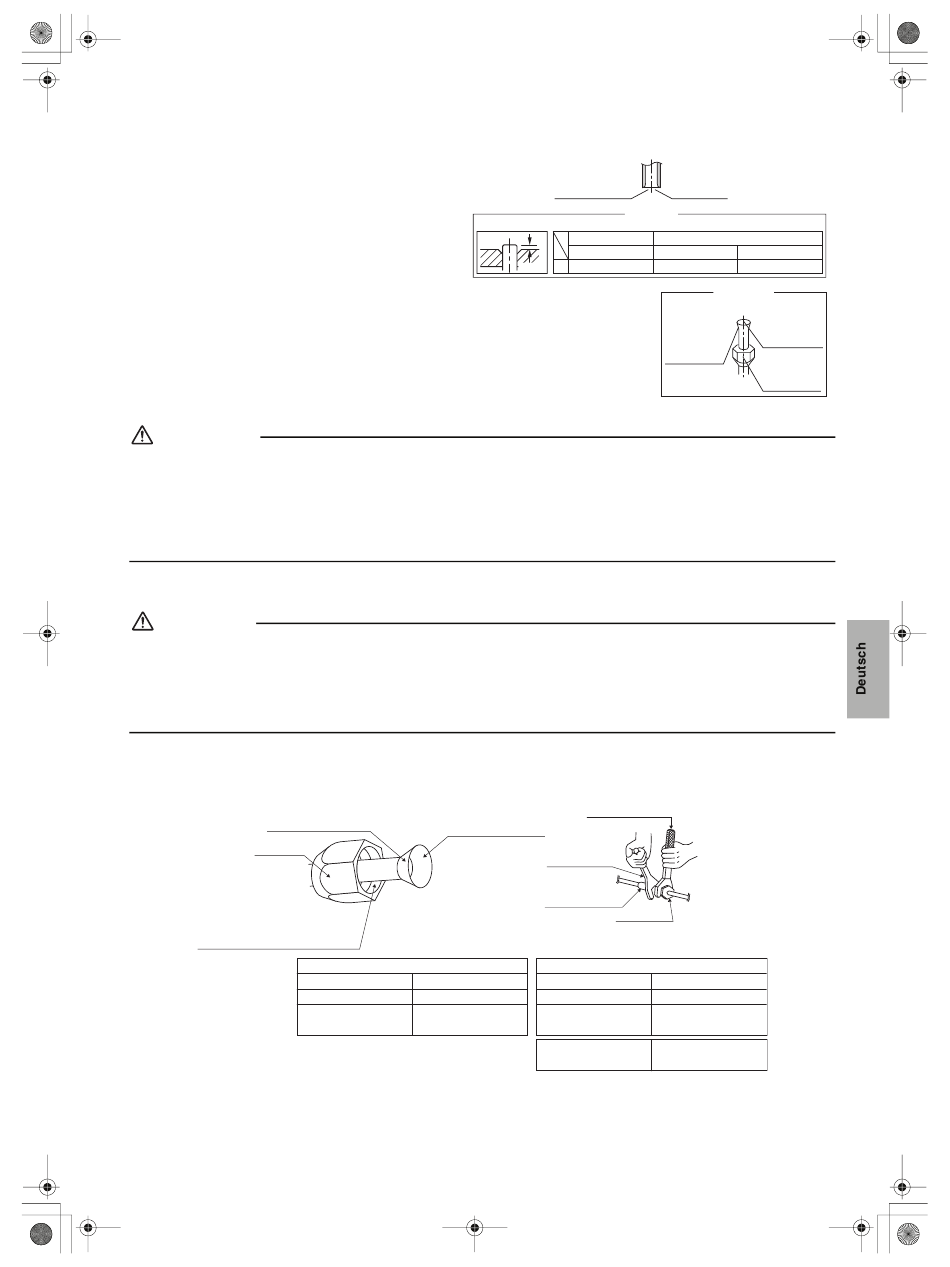

2.
Aufweiten des rohrendes.
1) Schneiden Sie das Rohrende mit einem
Rohrschneider ab.
2) Entfernen Sie Grat mit der Schnittfläche nach
unten, damit keine Metallspäne in das Rohr
eintreten.
3) Setzen Sie die Konusmutter auf das Rohr.
4) Weiten Sie das Rohr auf.
5) Überprüfen Sie, daß das Rohr angemessen
aufgeweitet worden ist.
WARNUNG
1) Verwenden Sie kein Mineralöl auf der Bördelverbindung.
2) Verhindern Sie, dass Mineralöl in das System eindringt, da dies die Lebensdauer der Geräte verkürzt.
3) Verwenden Sie niemals die gleichen Rohrleitungen, die für vorhergehende Installationen gebraucht wurden. Benutzen Sie
nur die mit dem Gerät mitgelieferten Teile.
4) Installieren Sie niemals einen Entfeuchter an diesem R410A – Gerät, um seine volle Lebensdauer zu garantieren.
5) Das Material des Entfeuchters könnte sich auflösen und das System beschädigen.
6) Unvollständiges Aufweiten kann Lecken von Kühlmittelgas verursachen.
3.
Kühlmittelverrohrung.
ACHTUNG
1) Verwenden Sie die Bördelmutter, die sich am Gerät befindet. (Damit die Bördelmutter nicht aufgrund von Altersverschleiß
reißen kann.)
2) Tragen Sie, um ein Austreten von Gas zu verhindern, auf die Innenseite der Bördelung Kältemaschinenöl auf. (Verwenden Sie
Kältemaschinenöl für R410A-Systeme.)
3) Verwenden Sie zum Festziehen der Bördelmuttern geeignete Drehmomentschlüssel, um eine Beschädigung der
Bördelmuttern und ein Entweichen von Gas zu verhindern.
Richten Sie die Mitten der beiden Aufweitungen aus und ziehen Sie die Bördelmuttern um 3 oder 4 Umdrehungen von Hand
an. Ziehen Sie die Muttern dann mit den Drehmomentschlüsseln gut fest.
Kein Kältemaschinenöl auf
die Außenseite auftragen.
Bördelmutter
Kein Kältemaschinenöl auf die Bördelmutter
auftragen und die Mutter nicht mit einem zu
großen Drehmoment festziehen.
IDeutsch
Genau in der nachfolgend gezeigten Position einsetzen.
[Hier Öl auftragen]
Kältemaschinenöl auf die
Innenseite der Bördelung
auftragen.
Anzugdrehmoment für Konusmuttern
Gasseite Flüssigkeitsseite
3/8 Zoll 1/4 Zoll
32,7 bis 39,9 N l m 14,2 bis 17,2N
(333 bis 407 kgf cm) (144 bis 175 kgf
l
(Genau rechtwinklig
schneiden.) Grat entfernen.
Aufweiten
A
Bördelwerkzeug für R410A
Kupplungs-Typ Kupplungs-Typ (Starrer Typ)
Einspannplatte A 0-0,5mm 1,0-1,5mm
Die innere
Oberfläche der
Aufweitung
muß frei von
Fehlern sein.
[Festziehen]
Drehmomentschlüssel
Schraubenschlüssel
Leitungsverbindung
Bördelmutter
Ventilkappen-Anzugdrehmoment
Gasseite Flüssigkeitsseite
3/8 Zoll
l m 21,6 bis 27,4N l m 21,6 bis 27,4N
cm)
l (220 bis 280kgf l cm) (220 bis 280kgf
Anzugdrehmoment für 10,8 bis 14,7N
die Wartungsöffnungskappe: (110 bis 150kgf
Herkömmliches Bördelwerkzeug
Flügelmutter-Typ (Englischer Typ)
1,5-2,0mm
Überprüfen
Das Rohrende
muß in einem
perfekten Kreis
gleichförmig
aufgeweitet sein.
Sicherstellen,
daß die
Konusmutter
angebracht ist.
1/4 Zoll
l m
l cm)
l m
cm)
l
