Endress+Hauser Cerabar PMP21 IO-Link Kurzanleitung Seite 2

KA01647P

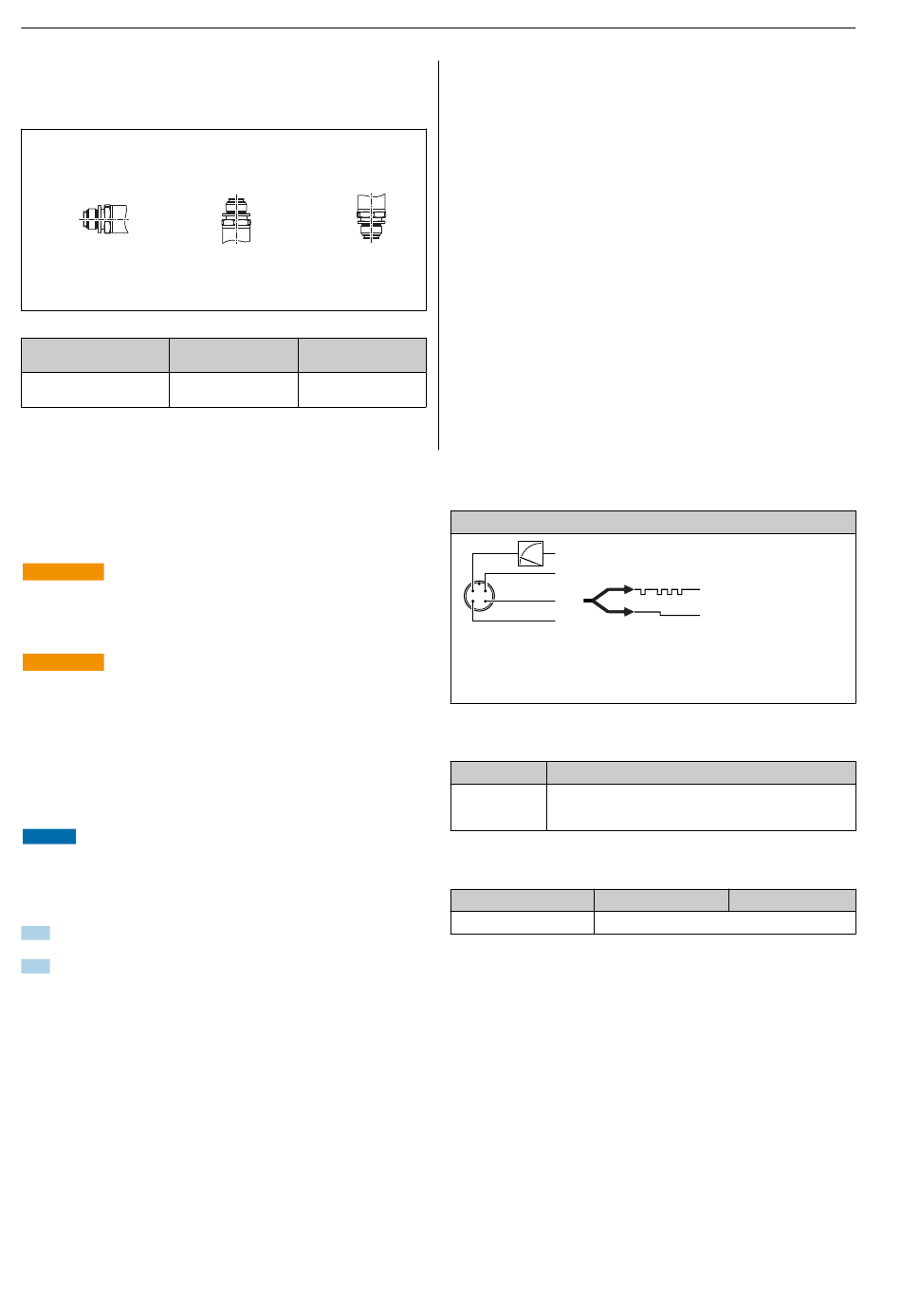

Einfluss der Einbaulage
Die Einbaulage ist beliebig, kann aber eine Nullpunktverschiebung verursachen,
d.h. bei leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an.
A
Achse der Prozessmembrane Prozessmembrane zeigt
horizontal (A) nach oben (B)
Kalibrationslage, kein Einfluss Bis zu
+4 mbar (+0,058 psi)
Montageort
Elektrischer Anschluss
Anschluss Messeinheit
Klemmenbelegung
WARNUNG
L
Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse!
‣
Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
‣
Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet
werden.
L WARNUNG
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Gemäß IEC/EN61010 ist für das Gerät ein geeigneter Trennschalter vorzuse-
hen.
‣
Nicht explosionsgefährdeter Bereich: Um die Gerätesicherheit gemäß
Norm IEC/EN61010 zu erfüllen, muss durch die Installation dafür gesorgt
werden, dass der maximale Strom auf 500 mA begrenzt wird.
‣
Explosionsgefährdeter Bereich: Beim Einsatz des Messgerätes in einem
eigensicheren Stromkreis (Ex ia) wird der maximale Strom durch das Mes-
sumformerspeisegerät auf Ii = 100 mA begrenzt.
‣
Schutzschaltungen gegen Verpolung sind eingebaut.
HINWEIS
Beschädigung des Analogeingangs der SPS durch falschen Anschluss
‣
Den aktiven PNP-Schaltausgang des Geräts nicht an den 4 ... 20 mA-Eingang
einer SPS anschließen.
Gerät gemäß folgender Reihenfolge anschließen:
1. Prüfen, ob die Versorgungsspannung mit der am Typenschild angegebe-
nen Versorgungsspannung übereinstimmt.
2. Gerät gemäß folgender Abbildung anschließen.
Versorgungsspannung einschalten.
2
B
C
Prozessmembrane zeigt
nach unten (C)
Bis zu
–4 mbar (–0,058 psi)
Druckmessung in Gasen
Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit
eventuelles Kondensat in den Prozess ablaufen kann.
Druckmessung in Dämpfen
Bei Druckmessung in Dämpfen Wassersackrohr verwenden. Das Wassersackrohr
reduziert die Temperatur auf nahezu Umgebungstemperatur. Gerät mit Absperr-
armatur auf gleicher Höhe des Entnahmestutzens montieren.
Max. zulässige Umgebungstemperatur des Transmitters beachten!
Druckmessung in Flüssigkeiten
Gerät mit Absperrarmatur auf gleicher Höhe oder unterhalb des Entnahmestut-
zens montieren, siehe Betriebsanleitung.
Füllstandsmessung
• Das Gerät immer unter dem tiefsten Messpunkt installieren.
• Das Gerät nicht an folgende Positionen installieren:
• im Füllstrom
• im Tankauslauf
• im Ansaugbereich einer Pumpe
• oder an einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen
können.
Stecker M12
L+
2 1
C/Q
3 4
L–
1 Versorgungsspannung +
2 4-20 mA
3 Versorgungsspannung -
4 C/Q (IO-Link Kommunikation oder SIO-Modus)
Versorgungsspannung
Elektronikvariante Versorgungsspannung
IO-Link 10 ... 30 V
DC
Die IO-Link Kommunikation ist erst ab einer Versorgungsspannung
von 18 V gewährleistet.
Stromaufnahme und Alarm-Signal
Elektronikvariante Stromaufnahme
IO-Link Maximale Stromaufnahme: ≤ 300 mA
1) Bei MAX Alarm (Werkeinstellung)
IO-Link
SIO
A0034006
1)
Alarm-Signal
Endress+Hauser
