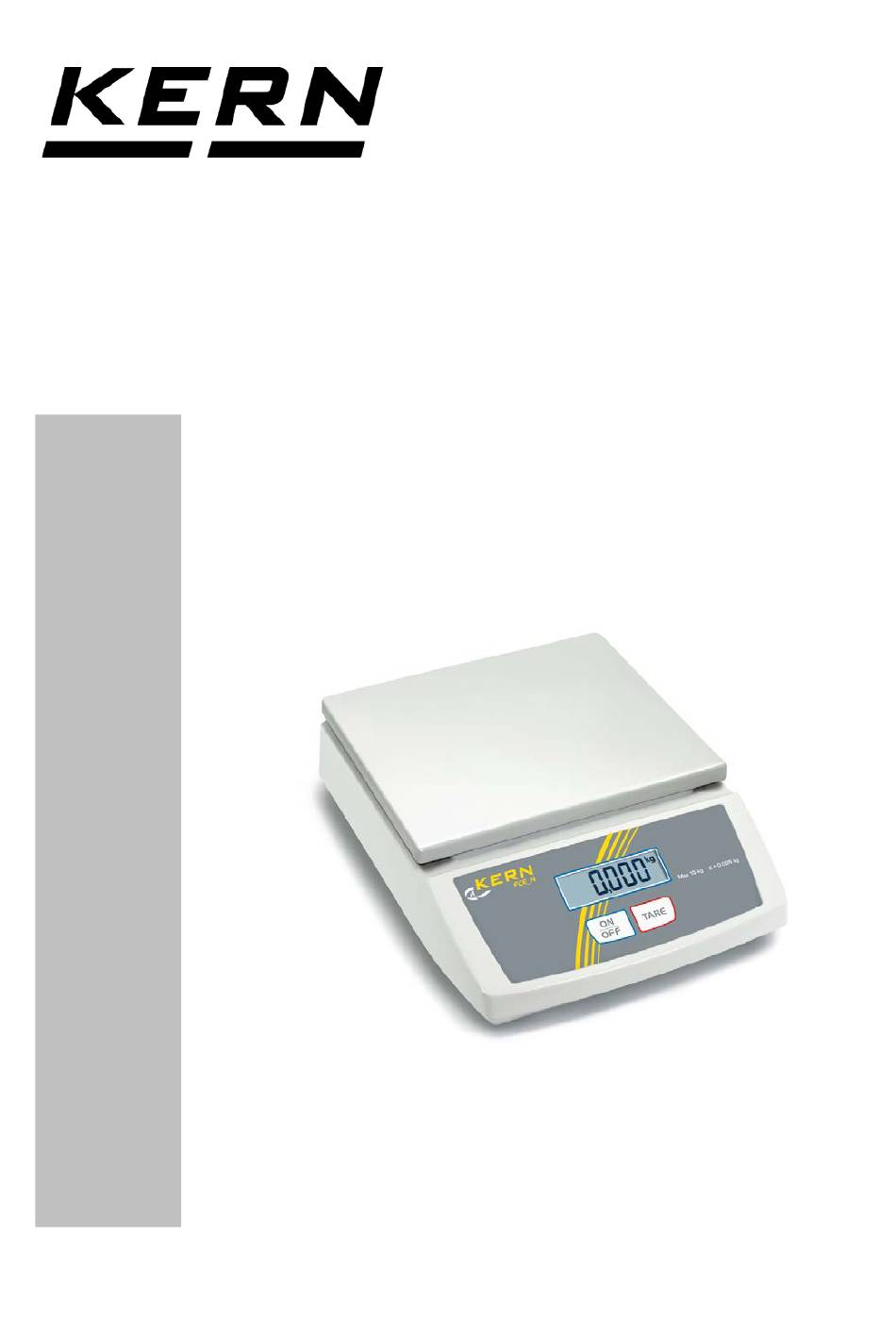

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Kompaktwaagen KERN FCE-N Version 2.1 04/2016 FCE-N-BA-d-1621...
-
Seite 2: Inhaltsverzeichnis
KERN FCE-N Version 2.1 04/2016 Betriebsanleitung Kompaktwaagen Inhaltsverzeichnis Technische Daten ..................3 Konformitätserklärung .................. 5 Grundlegende Hinweise (Allgemeines) ............6 Bestimmungsgemäße Verwendung ............... 6 Sachwidrige Verwendung ..................6 Gewährleistung ......................6 Prüfmittelüberwachung ................... 7 Grundlegende Sicherheitshinweise ............. 7 Hinweise in der Betriebsanleitung beachten ............7 Ausbildung des Personals .................. -
Seite 3: Technische Daten
Betriebstemperatur + 5° C ... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Wägeplatte mm 252 x 228 Netzteil 9 V / 300 mA Batterie 9 V Block Auto-off 3 Minuten Akku optional Arbeitsschutzhaube Gewicht kg (netto) FCE-N-BA-d-1621... - Seite 4 Betriebstemperatur + 5° C ... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Wägeplatte mm 252 x 228 Netzteil 9 V / 300 mA Batterie 9 V Block Auto-off 3 Minuten Akku optional Arbeitsschutzhaube Gewicht kg (netto) FCE-N-BA-d-1621...
-
Seite 5: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce FCE-N-BA-d-1621... -
Seite 6: Grundlegende Hinweise (Allgemeines)
• Nichtbeachten unserer Vorgaben in der Betriebsanleitung • Verwendung außerhalb der beschriebenen Anwendungen • Veränderung oder Öffnen des Gerätes • mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung • nicht sachgemäße Aufstellung oder elektrische Installation • Überlastung des Messwerkes FCE-N-BA-d-1621... -
Seite 7: Prüfmittelüberwachung
Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern. FCE-N-BA-d-1621... -
Seite 8: Auspacken, Aufstellung Und Inbetriebnahme
Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. 6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 6.2.1 Aufstellen Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. FCE-N-BA-d-1621... -
Seite 9: Lieferumfang
Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten. FCE-N-BA-d-1621... -
Seite 10: Justierung
Danach erfolgt automatisch der Rücksprung in den Wä- gemodus. In der Anzeige erscheint der Wert des Justier- gewichtes. (Beispiel) Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Justierung wiederholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen- genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen. FCE-N-BA-d-1621... -
Seite 11: Betrieb
7 Betrieb 7.1 Anzeigenübersicht FCE-N-BA-d-1621... -
Seite 12: Wägen
Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist. Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige. Durch erneutes Drücken der - Taste geht die Waage wieder auf „0“ zurück. FCE-N-BA-d-1621... -
Seite 13: Plus/Minus-Wägungen
(Beispiel) Sollgewicht abnehmen. Das Sollgewicht erscheint als Minusanzeige. Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzei- chenrichtig nach „+“ und „-“ angezeigt. (Beispiel) Zurück in den Wägemodus durch Drücken der - Taste FCE-N-BA-d-1621... -
Seite 14: Wartung, Instandhaltung, Entsorgung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. FCE-N-BA-d-1621... -
Seite 15: Kleine Pannenhilfe
• Die Justierung stimmt nicht mehr. falsch • Es herrschen starke Temperaturschwan- kungen. • Elektromagnetische Felder/ Statische Auf- ladung (anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten). Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. FCE-N-BA-d-1621... - Seite 16 Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. FCE-N-BA-d-1621...
