6. Stückliste / Zubehör –
Gebr. Kemper GmbH + Co. KG
Metallwerke
Harkortstr. 5
D-57462 Olpe
Tel. +49 2761 891 - 0
Fax +49 2761 891 -175
i nfo@kemper-olpe.de
T
www.kemper-olpe.de
List of parts / Accessories
T

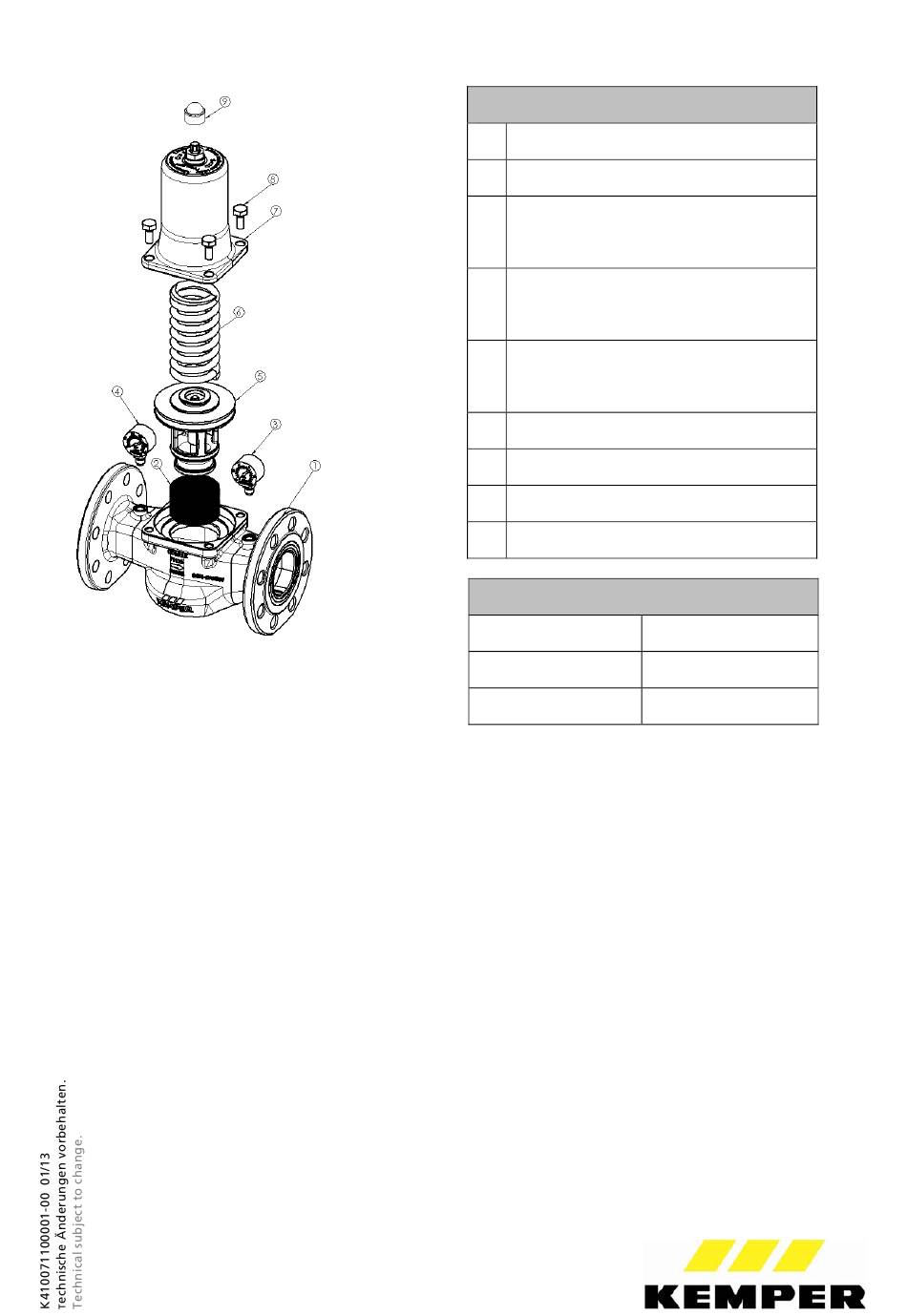

Stückliste
List of parts
1
Gehäuse
Housing
2
Sieb DN 65/80 Figur E31207110008000
Sieve DN 65/80 Figure E3120711000800
3
Hinterdruckmanometer 1-10 bar
Figur T510070000004
Return pressure manometer 1-10 bar
Figure T510070000004
4
Vordruckmanometer 1-25 bar
Figur T510070000003
Supply pressure manometer 1-25 bar
Figure T510070000003
5
Ventileinsatz DN 65/80
Figur Z01017110000100
Valve insert DN 65/80
Figure Z01017110000100
6
Feder DN 65/80 Figur C81207110008000
Spring DN 65/80 Figure C8120711000800
7
Haube mit Verstelleinheit
Cover with adjustment unit
8
Schraube M12 x 35
M12 x 35 bolt
9
Spindeldeckel
Spindle cover
Zubehör
Accessories
Gegenflansche
Opposing flange
Flanschdichtungen
Flange seals
Sechskantschrauben
Hexagonal-head bolts
- 6 -
Figur 410 / 426
Figure 410 / 426
Figur 428 00
Figure 428 00
Figur 429 00
Figure 429 00
