3. Installation

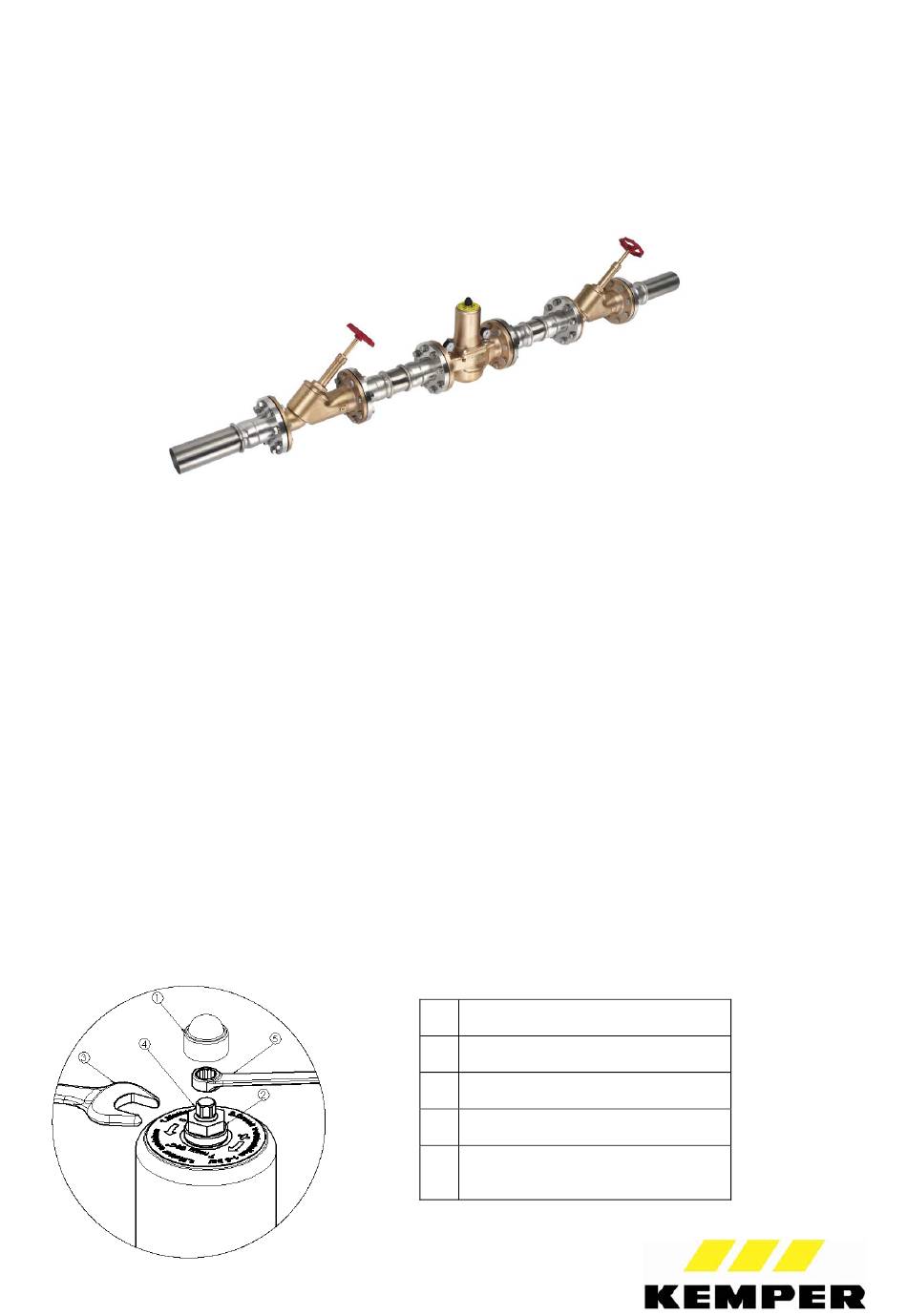

Vor der Montage des Flanschendruckminderers Figur 711 ist die Leitung sorgfältig und gründlich zu spülen, um zu
verhindern, dass Schwebteilchen, Sand, Korrosionsprodukte aus dem Rohrsystem die Druckmindererfunktion
beeinträchtigen. Der Druckminderer wird spannungs- und biegemomentfrei waagerecht oder senkrecht in die
Rohrleitung eingebaut. Vor und hinter dem Druckminderer sollten Absperrungen vorgesehen werden, um im
Bedarfsfall die Leitungsteile absperren und eine Wartung vornehmen zu können. Das Manometer wird in den
vorderen Nocken mittels Hanf oder Dichtband eingeschraubt. Dieser dient zur Anzeige des ausgangsseitigen Druckes in
der Rohrleitung.
Achtung: Vor Inbetriebnahme ist der nicht benötigte Nocken mit dem beiligenden Stopfen zu verschließen.

4. Bedienung

Die werkseitige Voreinstellung beträgt ausgangsseitig 4 bar. Zur Veränderung des Ausgangsdruckes werden folgende
Schritte empfohlen:
1. Abziehen der Spindelhaube (1)
2. Lösen der Kontermutter (2) an der Einstellspindel (4) mittels Gabelschlüssel (3, SW 24) durch Linksdrehung.
3. Zur Erhöhung des Ausgangsdruckes:
- Einstellspindel (4) mittels Ringschlüssel (5) nach rechts drehen.
4. Zur Verringerung des Ausgangsdruckes: Einstellspindel (4) nach links drehen.
- Manometer ausgangsseitig beobachten!
5. Empfehlung: Zur genauen Druckvoreinstellung sollte in der Nähe des Flanschendruckminderers eine Entnahme-
armatur geöffnet werden.
- Nach Erreichen des gewünschten Voreinstellwertes ist die Kontermutter (2) wieder mittels Gabelschlüssel (3)
rechts anzuziehen. Die Voreinstellung ist somit erfolgt.
4. Operation
The works setting on the output side is 4 bar. In order to change the output pressure, proceed as follows:
1. Remove the spindle cover (1)
2. Release the loch-nut (2) on the setting spindle (4) using an open-ended spanner (3, SW 24) and turning anticlockwise.
3. To increase the pressure:
- Turn the setting spindle (4) clockwise using a ring-spanner (5).
4. To reduce the output pressure: Turn the setting spindle (4) anticlockwise.
- Observe the manometer on the output side!
5. Recommendation: For accurate pressure setting, a drain fitting close to the flange pressure reducer should be opened.
- On reaching the required setting pressure, tighten the lock-nut (2) clockwise again using an open-ended spanner
(3). The pressure setting is now completed.
1
Spindelhaube
Spindle cover
2
Kontermutter M16
M16 lock-nut
3
Gabelschlüssel SW24
SW24 open-ended spanner
4
Spindel mit Sechskant SW12
Spindle with SW12 hexagonal drive
5
Ringschlüssel SW 12
SW12 ring-spanner
- 4 -
