ID
Parameter
8804
A bestromt mit
B stromlos ver‐
binden
8803
A stromlos mit
B bestromt
verbinden

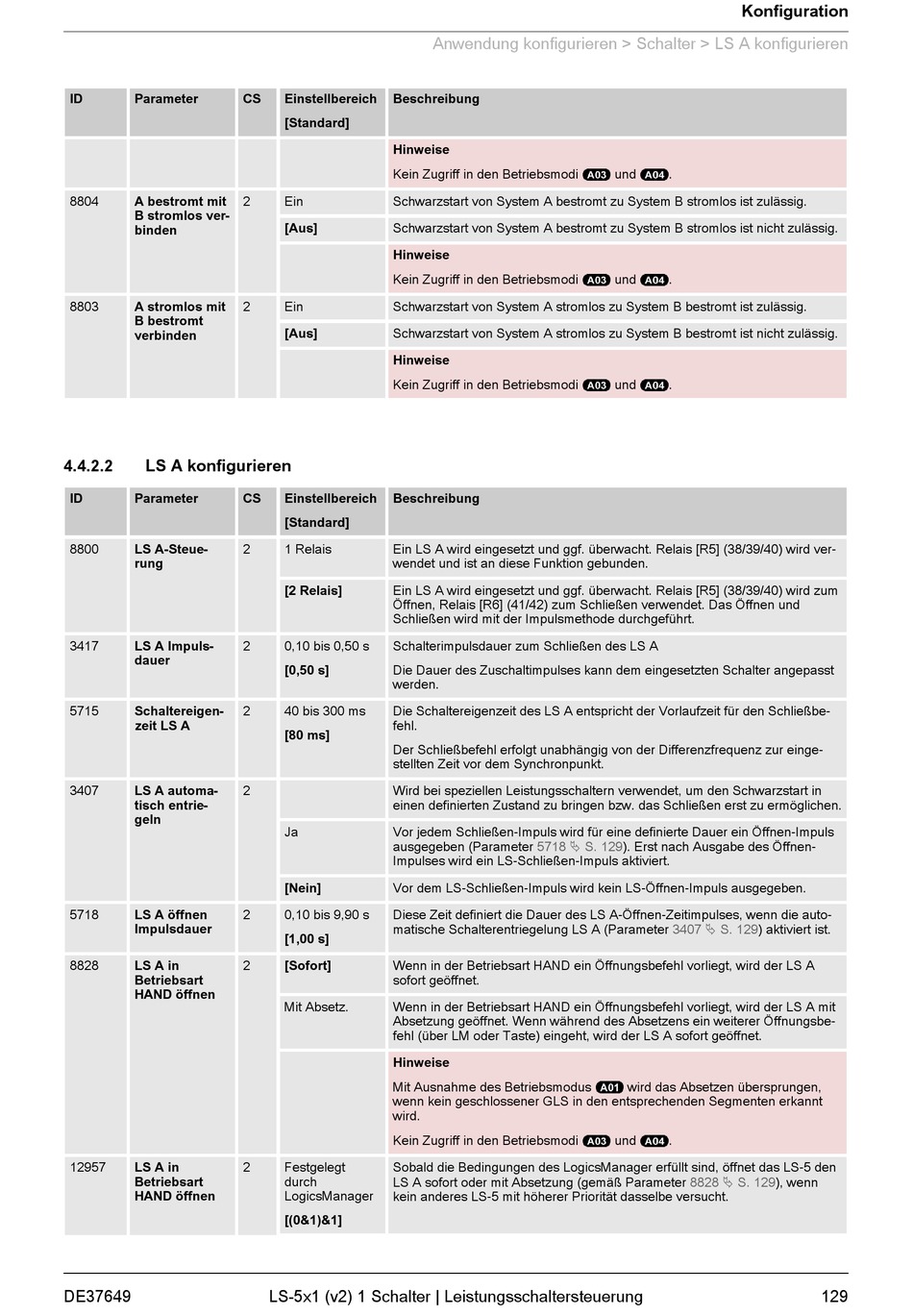

4.4.2.2
LS A konfigurieren
ID
Parameter
8800
LS A-Steue‐
rung
3417
LS A Impuls‐
dauer
5715
Schaltereigen‐
zeit LS A
3407
LS A automa‐
tisch entrie‐
geln
5718
LS A öffnen
Impulsdauer
8828
LS A in
Betriebsart
HAND öffnen
12957
LS A in
Betriebsart
HAND öffnen
DE37649
CS
Einstellbereich
Beschreibung
[Standard]
Hinweise
Kein Zugriff in den Betriebsmodi
2
Ein
Schwarzstart von System A bestromt zu System B stromlos ist zulässig.
[Aus]
Schwarzstart von System A bestromt zu System B stromlos ist nicht zulässig.
Hinweise
Kein Zugriff in den Betriebsmodi
2
Ein
Schwarzstart von System A stromlos zu System B bestromt ist zulässig.
[Aus]
Schwarzstart von System A stromlos zu System B bestromt ist nicht zulässig.
Hinweise
Kein Zugriff in den Betriebsmodi
CS
Einstellbereich
Beschreibung
[Standard]
2
1 Relais
Ein LS A wird eingesetzt und ggf. überwacht. Relais [R5] (38/39/40) wird ver‐
wendet und ist an diese Funktion gebunden.
[2 Relais]
Ein LS A wird eingesetzt und ggf. überwacht. Relais [R5] (38/39/40) wird zum
Öffnen, Relais [R6] (41/42) zum Schließen verwendet. Das Öffnen und
Schließen wird mit der Impulsmethode durchgeführt.
2
0,10 bis 0,50 s
Schalterimpulsdauer zum Schließen des LS A
[0,50 s]
Die Dauer des Zuschaltimpulses kann dem eingesetzten Schalter angepasst
werden.
2
40 bis 300 ms
Die Schaltereigenzeit des LS A entspricht der Vorlaufzeit für den Schließbe‐
fehl.
[80 ms]
Der Schließbefehl erfolgt unabhängig von der Differenzfrequenz zur einge‐
stellten Zeit vor dem Synchronpunkt.
2
Wird bei speziellen Leistungsschaltern verwendet, um den Schwarzstart in
einen definierten Zustand zu bringen bzw. das Schließen erst zu ermöglichen.
Ja
Vor jedem Schließen-Impuls wird für eine definierte Dauer ein Öffnen-Impuls
ausgegeben (Parameter
Impulses wird ein LS-Schließen-Impuls aktiviert.
[Nein]
Vor dem LS-Schließen-Impuls wird kein LS-Öffnen-Impuls ausgegeben.
2
0,10 bis 9,90 s
Diese Zeit definiert die Dauer des LS A-Öffnen-Zeitimpulses, wenn die auto‐
matische Schalterentriegelung LS A (Parameter
[1,00 s]
2
[Sofort]
Wenn in der Betriebsart HAND ein Öffnungsbefehl vorliegt, wird der LS A
sofort geöffnet.
Mit Absetz.
Wenn in der Betriebsart HAND ein Öffnungsbefehl vorliegt, wird der LS A mit
Absetzung geöffnet. Wenn während des Absetzens ein weiterer Öffnungsbe‐
fehl (über LM oder Taste) eingeht, wird der LS A sofort geöffnet.
Hinweise
Mit Ausnahme des Betriebsmodus
wenn kein geschlossener GLS in den entsprechenden Segmenten erkannt
wird.
Kein Zugriff in den Betriebsmodi
2
Festgelegt
Sobald die Bedingungen des LogicsManager erfüllt sind, öffnet das LS-5 den
durch
LS A sofort oder mit Absetzung (gemäß Parameter
LogicsManager
kein anderes LS-5 mit höherer Priorität dasselbe versucht.
[(0&1)&1]
LS-5x1 (v2) 1 Schalter | Leistungsschaltersteuerung
Anwendung konfigurieren > Schalter > LS A konfigurieren
5718 Ä S.
129). Erst nach Ausgabe des Öffnen-
Konfiguration
und
.
und
.
und
.
3407 Ä S.
129) aktiviert ist.
wird das Absetzen übersprungen,
und
.
8828 Ä S.
129), wenn
129
