4 Koble Uponor Control System for kabling

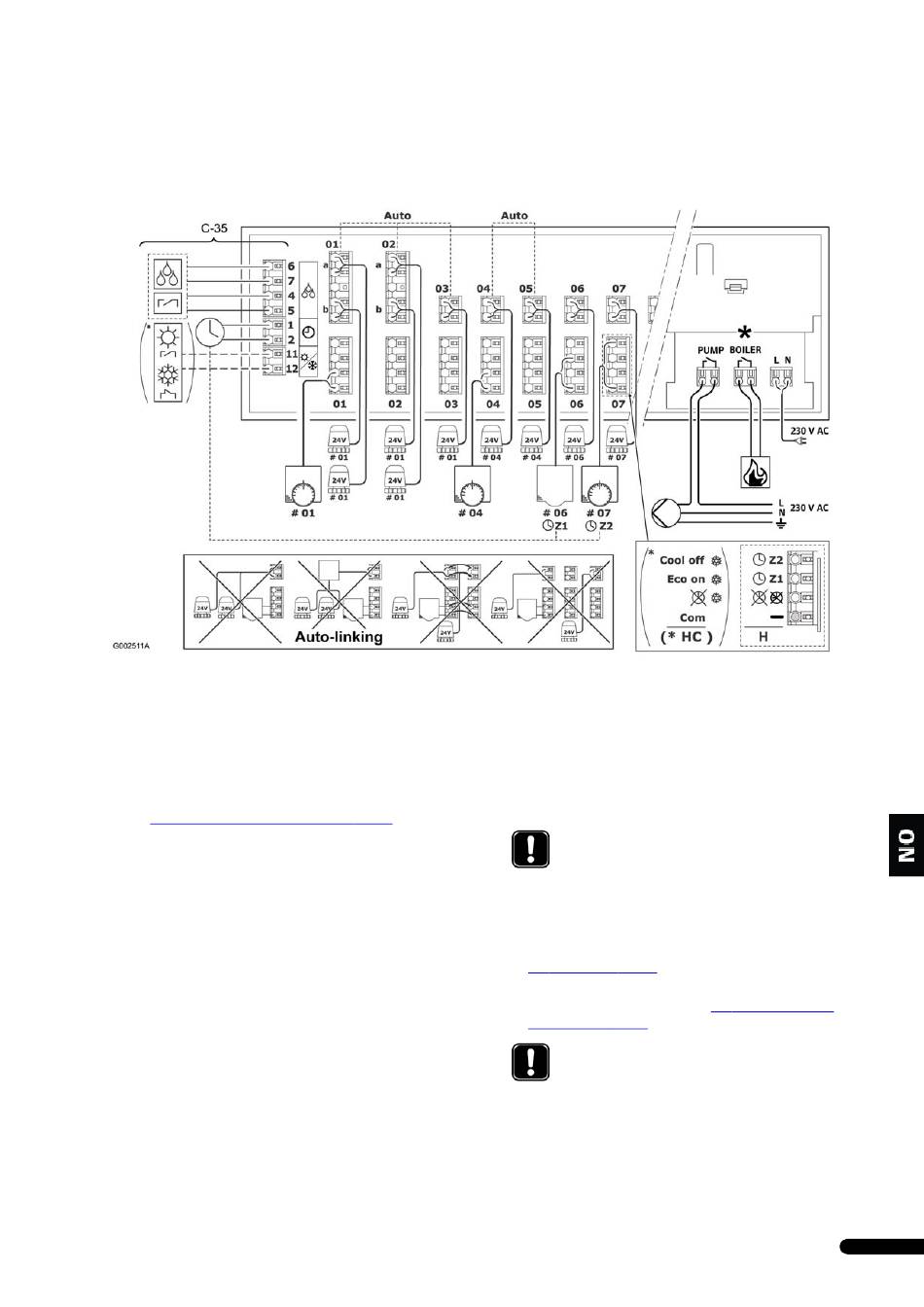

4.1 Koblingsskjema for Uponor Sentralenhet
Legg merke til
•
Uponor Sentralenhet C-33 er kun utstyrt med seks kanaler.
•
Kjelereléet er kun inkludert med den engelske utgaven. Det
vil senere bli inkludert med alle versjoner.
4.2 Autokobling
Én termostat kan kontrollere flere termoelektriske elementer. Se
avsnitt 4.1 Uponor Controller wiring diagram, side
Sentralenheten oppdager automatisk hvor termostatene og de
termoelektriske elementene er tilkoblet. Dette kalles
autokobling.
Følgende begrensninger gjelder for å få autokobling av
sentralenheten til å fungere:
Regler for autokobling
•
Termoelektriske elementer må ikke kobles i parallell
•
Termoelektriske elementer må ikke være koblet med jumpere
(kabler). Det kan kun kobles ett termoeletrisk element til én
kanal
•
Den første termostaten må alltid være koblet til
sentralenheten på tilkoblingsrad 1
•
Det må aldri være en tom tilkoblingsrad mellom grupper av
termostater og termoelektriske elementer
UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
•
Tomme tilkoblingsrader tillates kun etter det siste
termoelektriske elementet i den siste gruppen av termostater
og termoelektriske elementer, altså etter tilkoblingsområdet
5.
4.3 Koble Uponor termoelektriske elementer
1. Sørg for at forutsetningene for autokoblingsfunksjonen er
oppfylt når termoelektriske elementer kobles til. Se avsnitt
4.2 Auto-linking, side
2. Koble til termoelektriske elementer som styres av den samme
termostaten i grupper. Se avsnitt
wiring diagram, side 5
LEGG MERKE TIL
Hvis man ikke følger reglene for autokobling, vil ikke
sentralenheten fungere som forventet.
5.
4.1 Uponor Controller
for kontaktplasseringer.
LEGG MERKE TIL
De to ledningene fra det termoelektriske elementet
er ikke polariserte.
