CNVI_1: M.2 插槽 (E 鍵)

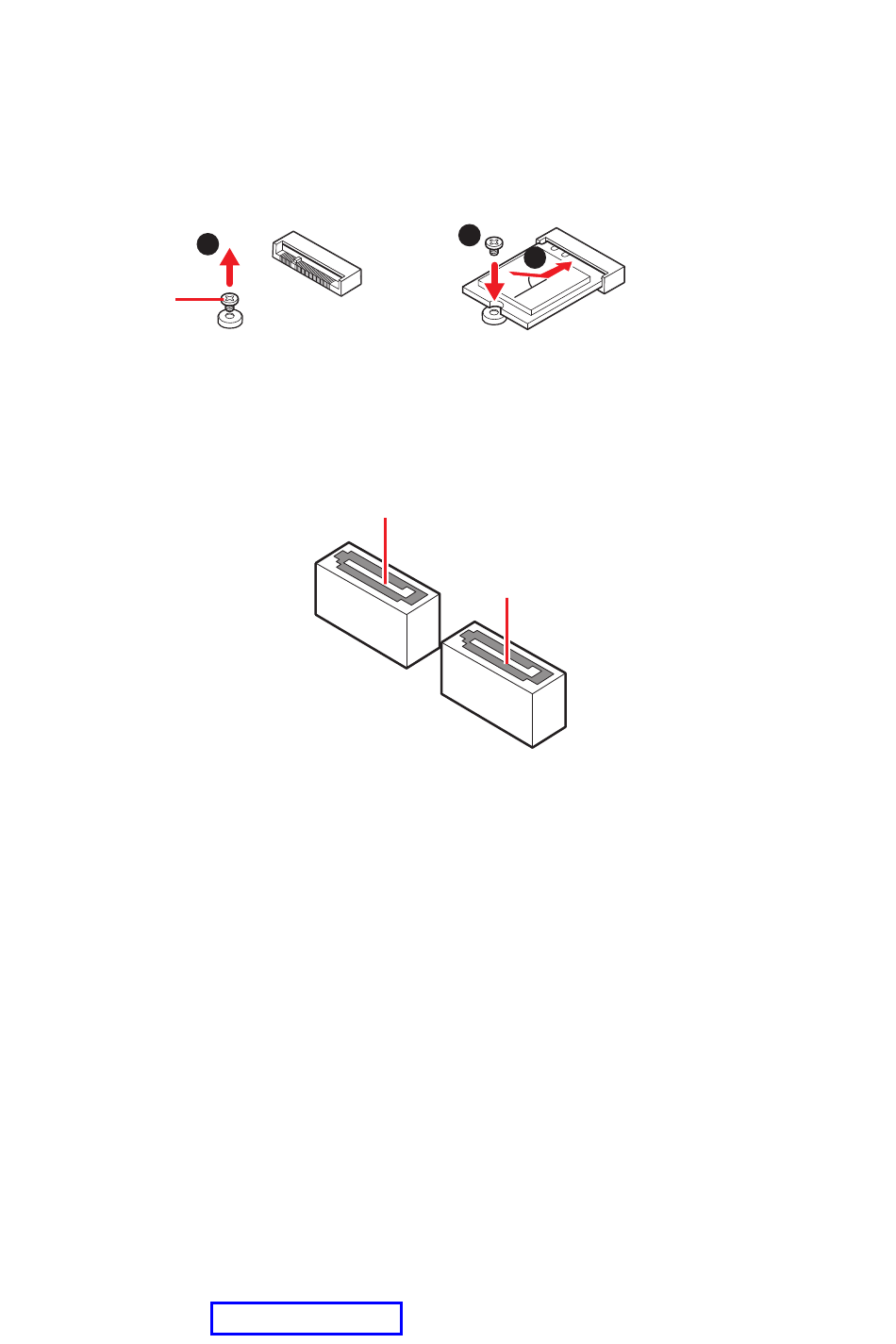

請按照下圖所示將 Wi-Fi 模組安裝到 M.2_2 插槽中 。
隨附的
M.2 螺絲
SATA1~2: SATA 6Gb/s 插孔
這些插孔是 SATA 6Gb/s 介面連接埠 。 每個插孔皆可連接一個 SATA 裝置 。
⚠
重要
SATA 排線不可摺疊超過 90 度 ， 以免傳輸資料時產生錯誤 。
∙
SATA 排線兩端接頭外觀相似 ， 建議將平頭端接到主機板 ， 以節省空間 。
∙
Downloaded from
1
SATA2
ManualsNet.com
3
2
30º
30º
SATA1
search engine
13
元件總覽
