Elektrische Anschlüsse

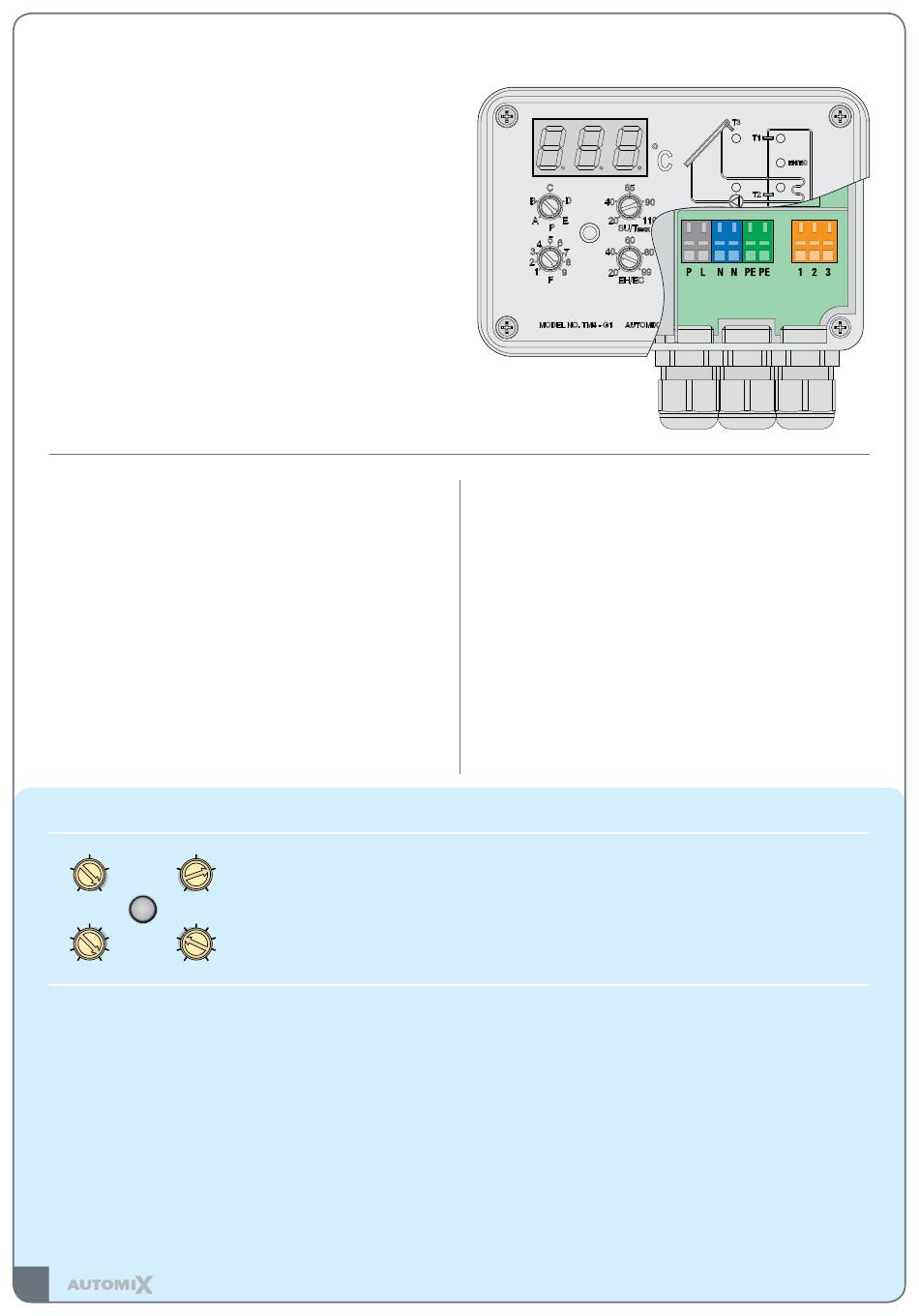

Die elektrischen Anschlüsse müssen gemäß
Abbildung 12 erfolgen.
Stromanschluss
L Werksseitig angeschlossene Phase
N Werksseitig angeschlossener Nullleiter
PE Werksseitig angeschlossener Schutzleiter
Umwälzpumpe
P Phase der Umwälzpumpe (Pumpengeschwindigkeit)
N Nullleiter der Umwälzpumpe
PE Schutzleiter der Umwälzpumpe
Zusatzrelais
1 Potentialfreies Relais, Wechsel NC = normal geschlossen
2 Potentialfreies Relais, gemeinsamer Anschluss
3 Potentialfreies Relais, Wechsel NO = normal offen
Temperaturfühler
Die korrekte Position der Fühler ist für den störungsfreien
Betrieb des Systems entscheidend.
Die Kabel für Fühler T1 und T2 sind 3 bzw. 5 Meter lang. Das
Kabel von Fühler 3 ist 20 Meter lang. 3 Meter davon sind
hitze- und witterungsbeständig. Die Fühler können mit einer
Fühlerverlängerung verlängert werden.
Fühler T1 wird nahe am oberen Rand des Wärmespeichers
angebracht. Die besten Werte werden unter Verwendung einer
Fühlerhülse erreicht.
PRÜFLISTE
C
65
B
D
40
A
E
20
P
SU/T
5
65
4
6
3
7
40
2
8
1
9
20
F
EH/EC
· ÄNDERN SIE DIE WERKSEINSTELLUNGEN ERST NACH DER ERSTEN INBETRIEBNAHME.
· DIE PUMPE DARF IM LADESTADIUM NIEMALS TROCKEN LAUFEN.
· ÜBERPRÜFEN SIE DEN MECHANISCHEN FLUSSZÄHLER, UM SICHERZUSTELLEN, DASS DIE FLÜSSIGKEIT IN DEN
LEITUNGEN ZIRKULIERT (siehe Anleitung zu Automatix Solar).
· FALLS SIE EINEN LUFTEINSCHLUSS BEMERKEN, STOPPEN SIE DIE PUMPE UND ENTLÜFTEN SIE DAS SYSTEM.
· VERLÄNGERN SIE DIE FÜHLERKABEL NUR, WENN SIE MIT DEM VORGANG VERTRAUT SIND.
· KURZSCHLUSS IM FÜHLERSTROMKREIS = SEHR GERINGE TEMPERATUR AUF DER ANZEIGE (-II-).
· UNTERBRECHUNG IM FÜHLERSTROMKREIS = SEHR HOHE TEMPERATUR AUF DER ANZEIGE (I--I).
· DIE EINSTELLWERTE KÖNNEN DURCH TRENNEN UND WIEDERANSCHLIESSEN DES STROMS ANGEZEIGT WERDEN.
· DIE LEISTUNG DER PUMPE MUSS AUF DAS MAXIMUM EINGESTELLT SEIN.
6
DIE EINHEIT FUNKTIONIERT MIT FOLGENDEN WERKSEINSTELLUNGEN (siehe Abbildung):
90
P =
E
110
F =
9
MAX
SU =
85
80
EH/EC =
45
99
Durch Drücken der mittleren Taste für mehr als 5 Sekunden werden die Einstellwerte angezeigt.
abbildung 12
Fühler T2 wird im unteren Bereich des Wärmespeichers nahe
am Stutzen des Kollektoraustrittsrohrs angebracht. Auch hier
werden die besten Werte unter Verwendung einer Fühlerhülse
erreicht.
Fühler T3 wird in einer Hülse im Sonnenkollektor oder in
einem „heißen" Austrittsrohr im oberen Bereich des Kollektors
angebracht. Der Fühler muss sich so nahe wie möglich am
Sonnenkollektor befinden. Er muss vorsichtig angebracht
werden und ordnungsgemäß isoliert sein, damit bestmögliche
Werte erreicht werden. Das restliche Kabel muss innerhalb des
Gebäudes und geschützt vor Wind und Wetter verlegt werden.
Um Interferenzen zu vermeiden, dürfen die Fühlerkabel nicht
zusammen mit Stromkabeln verlegt werden.
