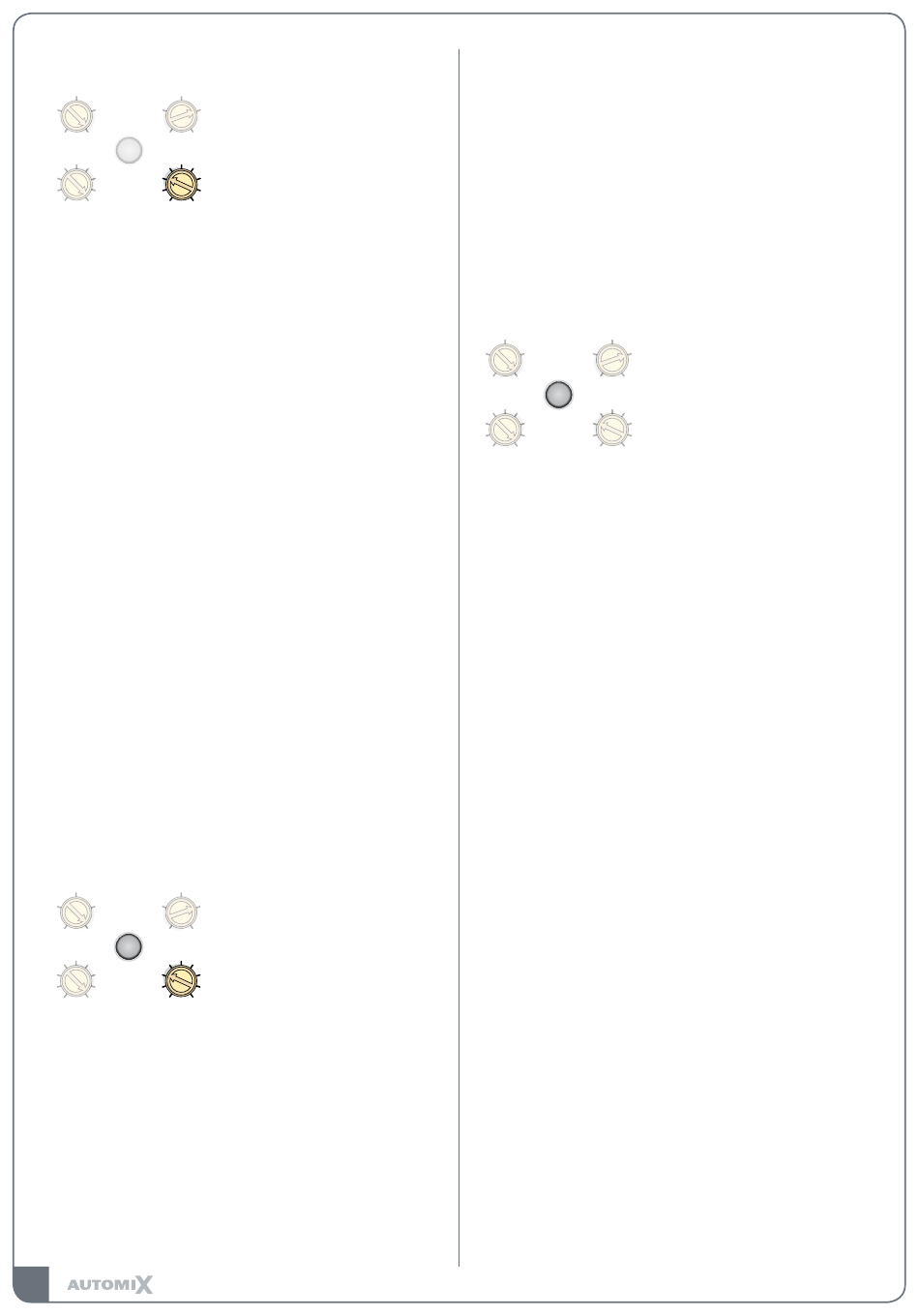

EH/EC-Regler (Zusatzheizung/Zusatzkühlung)
C
65
B
D
40
A
E
20
110
P
SU/T
MAX
5
65
4
6
3
7
40
2
8
1
9
20
99
F
EH/EC
Zusatzheizung
Falls der Wert des Fühlers T1 für die Temperatur im oberen
Bereich des Wärmespeichers unter den Sollwert fällt, schaltet
sich ein potentialfreies Relais ein. Dieses ermöglicht die
Regelung einer zusätzlichen Heizquelle. Die Temperatur, ab
der die Zusatzheizung zuschaltet, wird mit dem EH/EC-Regler
festgelegt. Wenn die Zusatzheizung zugeschaltet ist,
leuchtet die
EH/EC-LED auf.
Zusatzkühlung
Die Zusatzkühlung ist das Gegenteil zur Zusatzheizung.
Das entsprechende Relais schaltet sich ein, wenn der
Wärmespeicher gekühlt werden muss.
Die Temperatur, ab der die Zusatzkühlung zuschaltet, wird wie
bei der Zusatzheizung mit dem EH/EC-Regler festgelegt. Ob
eine Kühlung erforderlich ist, wird über den
Fühler T1 bestimmt. Während der Kühlung leuchtet die
entsprechende LED auf.
Wenn die Temperatur des Wärmespeichers am Fühler T1
den Sollwert überschreitet, schaltet sich ein potentialfreies
Relais ein und die grüne
Temperatur am Fühler T1 unter den Sollwert fällt, wird die
Kühlung abgeschaltet.
Überschüssige Wärme wird über ein zusätzliches Relais in
beispielsweise einen Swimmingpool oder einen externen
Kondensator geleitet.
Zuschaltung der Zusatzkühlung
C
65
B
D
40
A
E
20
110
P
SU/T
MAX
5
65
4
6
3
7
40
2
8
1
9
20
99
F
EH/EC
1. Halten Sie die Taste gedrückt, und warten Sie, bis die
Dezimalpunkte auf der Anzeige angezeigt werden.
2. Drehen Sie den EH/EC-Regler um etwa 90 Grad.
Die grüne
LED leuchtet auf.
3. Stellen Sie den EH/EC-Regler auf den gewünschten Wert
(> 20 °C) ein, und lassen Sie die Taste los.
Die Zusatzkühlung ist nun zugeschaltet. Die Betätigung des
EH/EC-Reglers ändert nun den Wert der Einstellung nicht
mehr.
4
90
80
abbildung 7
EH/EC-LED leuchtet auf. Wenn die
90
80
abbildung 8
Um die Zuschaltung der Zusatzkühlung zu prüfen, trennen Sie
die Einheit vom Stromnetz und schließen Sie sie wieder an.
Prüfen Sie anschließend, ob auf der Anzeige zu Anfang „EC"
oder „EH" angezeigt wird. „EC" steht für die Zusatzkühlung.
Abschalten der Zusatzkühlung
Gehen Sie wie bei der Aktivierung vor, stellen Sie jedoch
einen Wert von genau 20 °C ein. Die grüne
während der Einstellung ab, um die Abschaltung der Funktion
anzuzeigen.
Taste
C
65
B
D
40
90
A
E
20
110
P
SU/T
MAX
5
65
4
6
3
7
40
80
2
8
1
9
20
99
F
EH/EC
Tastenfunktion
Durch Drücken der Taste wechseln Sie zum nächsten
Programmstadium.
Nachdem die Einheit an das Stromnetz angeschlossen wurde,
befindet sich das Programm in Stadium 1.
1. T3, Anzeige zeigt die T3-Temperatur, T3-LED leuchtet.
Automatischer Betrieb.
2. T2, Anzeige zeigt die T2-Temperatur, T2-LED leuchtet.
Automatischer Betrieb.
3. T1, Anzeige zeigt die T1-Temperatur, T1-LED leuchtet.
Automatischer Betrieb.
4. Navigationsfunktion, Temperaturen T3, T2 und T1 werden
nacheinander auf der Anzeige angezeigt, die
entsprechenden LEDs leuchten auf.
Automatischer Betrieb.
5. Erzwungene Abschaltung, Temperaturen T3, T2, T1 und
OFF (AUS) werden nacheinander auf der Anzeige
angezeigt.
Pumpe ist deaktiviert. Überkochschutz ist aktiviert!
6. Erzwungene Einschaltung, Temperaturen T3, T2, T1 und
ON (EIN) werden nacheinander auf der Anzeige angezeigt.
Die Pumpe läuft bei maximaler Leistung.
7. E, Energiezähler. Auf der Anzeige wird die
von der Einheit gewonnene Energie angezeigt.
Durch ein weiteres Drücken der Taste kehren Sie in Stadium 1
zurück.
Durch Drücken der Taste für mehr als 5 Sekunden werden die
Anfangswerte auf der Anzeige angezeigt.
Durch Trennung der Stromzufuhr wird der Termomat 4
auf Position 1 zurückgesetzt. Es werden die auf Seite 5
aufgeführten Werte (1 bis 10) angezeigt.
LED schaltet
abbildung 9
