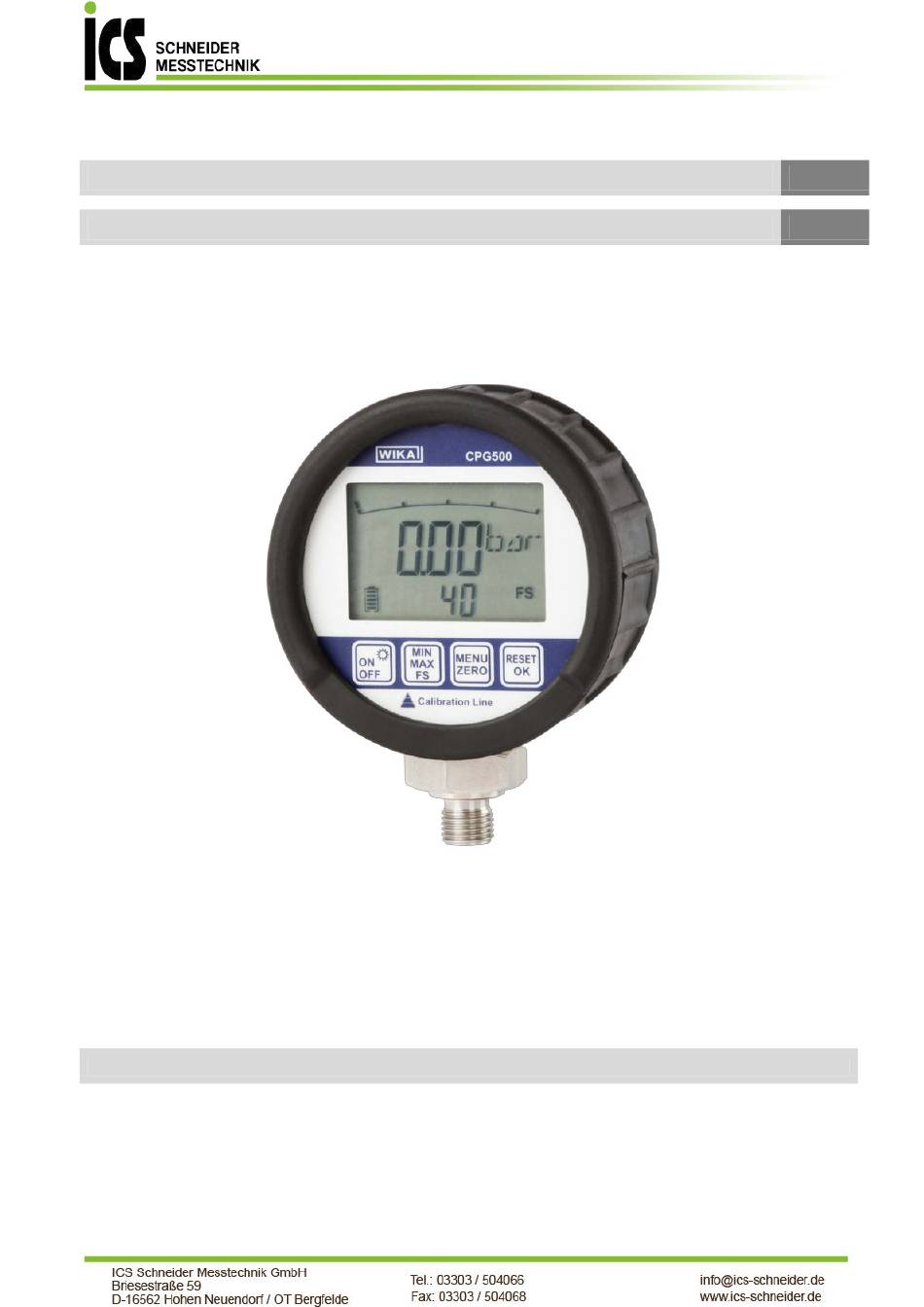

- Seite 1 Digital pressure gauge model CPG500 Digitalmanometer Typ CPG500 Digital pressure gauge model CPG500...
- Seite 2 Operating instructions model CPG500 Page 1 -18 Betriebsanleitung Typ CPG500 Seite 19 - 34 WIKA Operating Instruction, Model CPG500...
-
Seite 3: Inhaltsverzeichnis
6.2.13 Display serial number ....................16 Maintenance, cleaning and servicing ................17 Maintenance ........................17 Cleaning ........................17 Recalibration ......................... 17 Dismounting, return and disposal .................. 18 Dismounting ........................18 Return ........................... 18 Disposal ........................18 WIKA Operating Instruction, Model CPG500... -
Seite 4: General Information
CPG500 digital pressure gauge. The general terms and conditions, contained in the sales documentation, shall apply. ■ Subject to technical modifications. ■ Factory calibrations/DKD/DAkks calibrations are carried out in accordance with international ■ standards. WIKA Operating Instruction, Model CPG500... - Seite 5 ... indicates a potentially dangerous situation, which can result in light injuries or damage to equipment or the environment, if not avoided. Information ... points out useful tips, recommendations and information for efficient and trouble-free operation. WIKA Operating Instruction, Model CPG500...
-
Seite 6: Safety
Before putting it back into operation, wait for the instrument temperature and the room temperature to equalise. The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use. WIKA Operating Instruction, Model CPG500... -
Seite 7: Personnel Qualification
Digital pressure gauges should only be fitted or remored when the system is free ■ from pressure. Observe the working conditions in accordance with chapter “3. Specifications”. ■ Always operate the pressure indicator within its overload limits. ■ WIKA Operating Instruction, Model CPG500... -
Seite 8: Specifications
3 Specifications 3 Specifications WIKA Operating Instruction, Model CPG500... -
Seite 9: Design And Function
Indicates the MIN, MAX or FS value according to setting. MIN/MAX The indicated value is refreshed at intervals of 300 ms (3 times/s). Upper limit of the scale (e.g. 700 bar). Units Indicates the chosen unit. Battery Indicates the battery status (5 segments). WIKA Operating Instruction, Model CPG500... -
Seite 10: Menu Functions
When fitting the CPG500 digital pressure gauge do not exceed the specified torques. Pressure connection Torque G ¼ 25 Nm G ½ 25 Nm When fitting directly, ensure that the case of the CPG500 digital pressure gauge can be rotated freely. WIKA Operating Instruction, Model CPG500... -
Seite 11: Transport, Packaging And Storage
WARNING! Before storing the digital pressure gauge (following operation), remove any residual media. This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic, radioactive, etc. WIKA Operating Instruction, Model CPG500... -
Seite 12: Commissioning, Operation
Ensure correct polarity of the batteries. Batteries: 2 x 1.5 V (LR6 - AA) When in continuous operation (without light), the battery life is approx. 1,500 hours. A battery symbol permanently displays the actual battery status WIKA Operating Instruction, Model CPG500... -
Seite 13: Operating The Cpg500 Digital Pressure Gauge
If different pressure tests are to be carried out in succession, the MIN/MAX memory must be erased after each measurement. MIN/MAX-value is indicated in the display. WIKA Operating Instruction, Model CPG500... -
Seite 14: Full Scale (Fs) Indication
OFL/ZEro is displayed for 3 seconds if the measured pressure (0 bar) is greater than 5% of the measurement range. Zero point correction cannot be carried out. Please ensure that no system pressure is being applied. WIKA Operating Instruction, Model CPG500... -
Seite 15: Resetting The Zero Point Correction
The settings Auto Power Off or Continuous operations remain stored and are active when the device is turned off and on again. 6.2.11 Changing the unit Press for 2 seconds. Press Press once (briefly) The next unit is indicated Confirm unit selection. WIKA Operating Instruction, Model CPG500... -
Seite 16: Filter Settings
Filter selection is indicated. (Filter 0 no damping, Filter 3 max. damping) Confirm filter configuration. 6.2.13 Display serial number Press Display of serial number (1. line). Display of software version (2. line). Press WIKA Operating Instruction, Model CPG500... -
Seite 17: Maintenance, Cleaning And Servicing
12 months. Every factory recalibration includes, additionally, an extensive free- of-charge check of all system parameters with respect to their compliance with the specification. The basic settings will be corrected if necessary. WIKA Operating Instruction, Model CPG500... -
Seite 18: Dismounting, Return And Disposal
WARNING! Strictly observe when shipping the CPG500 digital pressure gauge: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.). When returning the digital pressure gauge, use the original packaging or a suitable transport package. - Seite 19 6.2.13 Anzeige der Seriennummer ................... 32 Wartung, Reinigung und Service ................... 33 Wartung ......................... 33 Reinigung ........................33 Rekalibrierung ....................... 33 Demontage, Rücksendung und Entsorgung ..............34 Demontage ........................34 Rücksendung ........................ 34 Entsorgung ........................34 WIKA Betriebsanleitung, Typ CPG500...
-
Seite 20: Allgemeine Informationen
Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, ■ Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Digitalmanometer CPG500. Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Werkskalibrierungen/DKD/DAkkS-Kalibrierungen erfolgen nach internationalen Normen. ■ WIKA Betriebsanleitung, Typ CPG500... - Seite 21 ... weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Information ... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. WIKA Betriebsanleitung, Typ CPG500...
-
Seite 22: Sicherheit
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Digitalmanometer CPG500 außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA- Servicemitarbeiter erforderlich. Elektronische Präzisionsmessgeräte mit erforderlicher Sorgfalt behandeln (vor Nässe, Stößen, starken Magnetfeldern, statische Elektrizität und extremen Temperaturen schützen, keine... -
Seite 23: Personalqualifikation
Explosionen und Gefahr für Mensch und Maschine führen kann. Digitalmanometer nur in drucklosen Zustand montieren bzw. demontieren. ■ Betriebsparameter gemäß Kapitel „3. Technische Daten“ beachten. ■ Druckmessgerät immer innerhalb des Überlastgrenzbereiches betreiben ■ WIKA Betriebsanleitung, Typ CPG500... -
Seite 24: Technische Daten
3 Technische Daten 3 Technische Daten WIKA Betriebsanleitung, Typ CPG500... -
Seite 25: Aufbau Und Funktion
Zeigt den MIN-, MAX- oder FS-Wert an, je nach Voreinstellung MIN/MAX Diese Anzeige wird in einem Intervall von 300 ms aktualisiert (3 Anzeigen/s). Skalenendwert (z.B. 700 bar). Einheiten Zeigt die eingestellte Einheit an. Batterie Zeigt den Batteriezustand an (5 Segmente). WIKA Betriebsanleitung, Typ CPG500... -
Seite 26: Menü-Funktionen
Das Digitalmanometer CPG500 wird gemäß den verschiedenen Versionen mit G1/4 oder G1/2 Außengewinde ausgeliefert. Bei Montage des Digitalmanometers CPG500 die angegebenen Drehmomente nicht überschreiten. Druckanschluss Drehmoment G ¼ 25 Nm G ½ 25 Nm Bei Direktmontage des Digitalmanometers CPG500 auf die Drehbarkeit des Gehäuses achten. WIKA Betriebsanleitung, Typ CPG500... -
Seite 27: Transport, Verpackung Und Lagerung
3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WARNUNG! Vor der Einlagerung des Digitalmanometer (nach Betrieb) alle anhaftenden Messstoffreste entfernen. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw. WIKA Betriebsanleitung, Typ CPG500... -
Seite 28: Inbetriebnahme, Betrieb
Abbildung ein. Achten Sie auf die Polarität der Batterie. Batterie: 2 x 1,5 V (LR6 - AA) Die Lebensdauer der Batterie beträgt ca. 1.500 Stunden bei kontinuierlichem Betrieb (ohne Beleuchtung). Die Batteriekapazität wird permanent mit dem Batteriesymbol dargestellt. WIKA Betriebsanleitung, Typ CPG500... -
Seite 29: Bedienung Des Cpg500
Um Druckspitzen zu messen wird die MIN/MAX-Funktion benutzt. Im MIN/MAX-Speicher stehen die jeweils kleinsten (MIN), bzw. größten (MAX) Messwerte. Beim Ausschalten wird der MIN/MAX- Speicher gelöscht. Sollen nacheinander verschiedene Drucktests durchgeführt werden, muss der MIN/MAX-Speicher nach jeder Messung gelöscht werden. MIN/MAX-Wert erscheint im Display. WIKA Betriebsanleitung, Typ CPG500... -
Seite 30: Fs Full Scale Anzeige
Die Nullpunktkorrektur ist durchgeführt. Im Display erscheint 0.0 bar als IST-Wert. Der Abgleich bleibt aktiviert, bis das Gerät ausgeschaltet wird. Ist der gemessene Druck (0 bar) größer als 5% des Messbereichs, erscheint OFL/ZEro (3 s). Die Korrektur kann nicht durchgeführt werden. Bitte drucklosen Zustand sicherstellen. WIKA Betriebsanleitung, Typ CPG500... -
Seite 31: Zurücksetzen Der Nullpunktkorrektur
Abschaltung nach 5 min. werden. Die Einstellungen Automatische Abschaltung oder Dauerbetrieb bleiben gespeichert und sind beim Einschalten wieder aktiv. 6.2.11 Verändern der Einheiten 2 s drücken. drücken kurz drücken Die nächste Einheit erscheint. Bestätigen der Einheit. WIKA Betriebsanleitung, Typ CPG500... -
Seite 32: Verändern Der Filtereinstellungen (Dämpfung)
Die Filterauswahl erscheint (Filter 0 keine Dämpfung, Filter 3 hohe Dämpfung) Bestätigen der Filtereinstellungen. 6.2.13 Anzeige der Seriennummer drücken Anzeige der Seriennummer (1. Zeile). Anzeige der Software-Version (2. Zeile). drücken WIKA Betriebsanleitung, Typ CPG500... -
Seite 33: Wartung, Reinigung Und Service
Es wird empfohlen, das Digitalmanometer in regelmäßigen Zeitabständen von ca. 12 Monaten durch den Hersteller rekalibrieren zu lassen. Jede werksseitige Rekalibrierung beinhaltet außerdem eine umfangreiche und kostenfreie Überprüfung aller Systemparameter auf Einhaltung der Spezifikationen. Die Grundeinstellungen werden wenn notwendig korrigiert. WIKA Betriebsanleitung, Typ CPG500... -
Seite 34: Demontage, Rücksendung Und Entsorgung
Prüf-/und Kalibrieraufbauten nur im drucklosen Zustand demontieren! Rücksendung WARNUNG! Beim Versand des Digitalmanometers CPG500 unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung von Digitalmanometern die Originalverpackung oder eine geeignete Transportverpackung verwenden. - Seite 35 Notizen/Notes Notizen/Notes WIKA Betriebsanleitung, Typ CPG500...
