Vorbereitung Des Elektrischen Anschlusses; Einbau Des Leaf Basic Rohbausets (Modul 1/3) - Montage Außen - Leaf Ventilation Basic Rohbauset 50 Montageanleitung

Leaf Basic Rohbauset

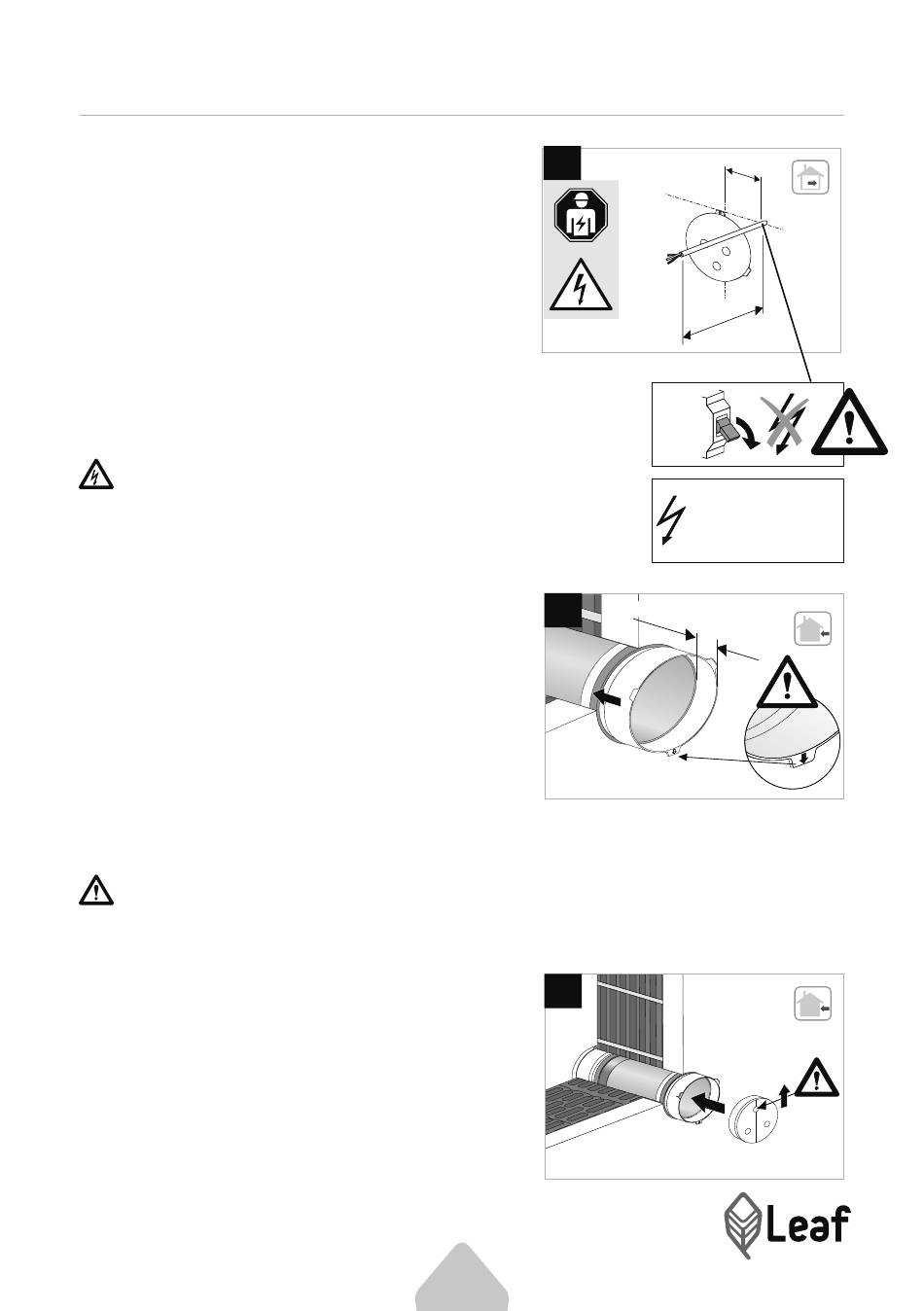

4.2 Vorbereitung des elektrischen Anschlusses

Zur Stromanbindung ist bauseitig ein Kabel-
austritt vorzusehen. Benutzen Sie für die
Platzierung des Kabelaustritts eine Wasser-
waage und halten Sie exakt einen Abstand
von 100 mm zur Mitte des Kernbohrlochs ein.
So ist sichergestellt, dass das Kabel durch die
vorgesehene Kabelführung der Wandan-
schlussplatte der Innenblende passt (Abb. 8).
Das von der Wand abgehende Kabel muss
auf mind. 150 mm abgelängt werden.
Achtung! Lassen Sie diesen Schritt nur von
Fachpersonal ausführen und achten Sie
darauf, dass die Leitung stromlos ist.
4.3 Einbau des Leaf Basic Rohbausets
(Modul 1/3) – Montage außen
Zum Fixieren des Leaf Basic Rohbausets an
der Außenwand werden die Putzabstandshal-
ter entsprechend der gewünschten Putz-
schichtstärke abgebrochen und Kompriband
um den dünneren Durchmesser des Wandan-
schlussadapters geklebt. Danach sofort den
Wandanschlussadapter über das überstehen-
de Wanddurchführungsrohr schieben (Abb. 9).
Achtung! Achten Sie darauf, dass der Pfeil auf
dem Adapter nach UNTEN zeigt.
Verschließen Sie das Wanddurchführungs-
rohr mit dem Putzstopfen außen [4], um ein
Eindringen von Schmutz und Zugluft zu
vermeiden (Abb. 10).
Montageanleitung
8
9
10
7
1 0 0
m
5 0 m
> 1
OFF
NYM
3 x 1,5 mm²
3 0 m
m
Ventilation
