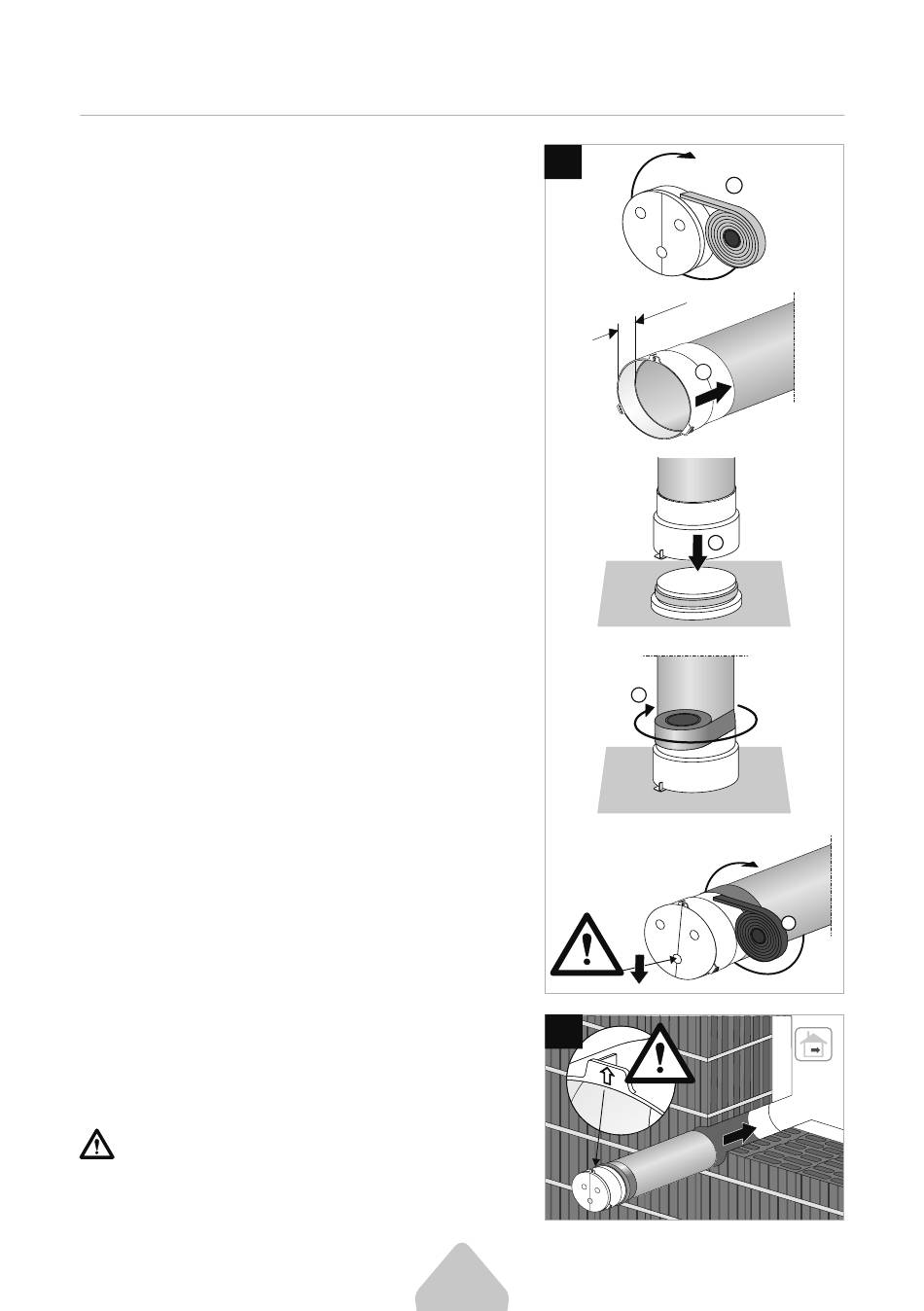

Dazu wird der Putzstopfen innen [1], zu er-
kennen am dem Pfeil auf der Front, mit dem
1
mitgelieferten Schaumstoffband [5] beklebt
(Abb. 6.1) und danach der Wandanschluss-
adapter [2] auf das Wanddurchführungs-
rohr [3] aufgeschoben (Abb. 6.2).
m m
3 0
Das Wanddurchführungsrohr wird mit Wand-
anschlussadapter bündig über dem Putz-
2
stopfen gestülpt (Abb. 6.3) und anschließend
wird der Wandanschlussadapter mit dem
Wanddurchführungsrohr verklebt. (Abb. 6.4).
2
Wir empfehlen ein geeignetes Lüftungs-
klebeband für die Verbindung von Wand-
anschlussadapter und Wanddurchführungs-
3
rohr zu verwenden.
Für einen diffusionsdichten Einbau
empfehlen wir die Verwendung von
Kompriband (z.B. 15/4-10). Das Kompriband
2
wird um den dünneren Durchmesser des
4
Wandanschlussadapters geklebt (Abb. 6.5).
5
15/4-10
7
Danach wird das vorbereitete Wanddurch-
führungsrohr sofort bis zum Anschlag der
Putzabstandshalter in die Kernlochbohrung
geschoben.
Achtung! Achten Sie darauf, dass der Pfeil
auf dem Adapter nach OBEN zeigt (Abb. 7).
