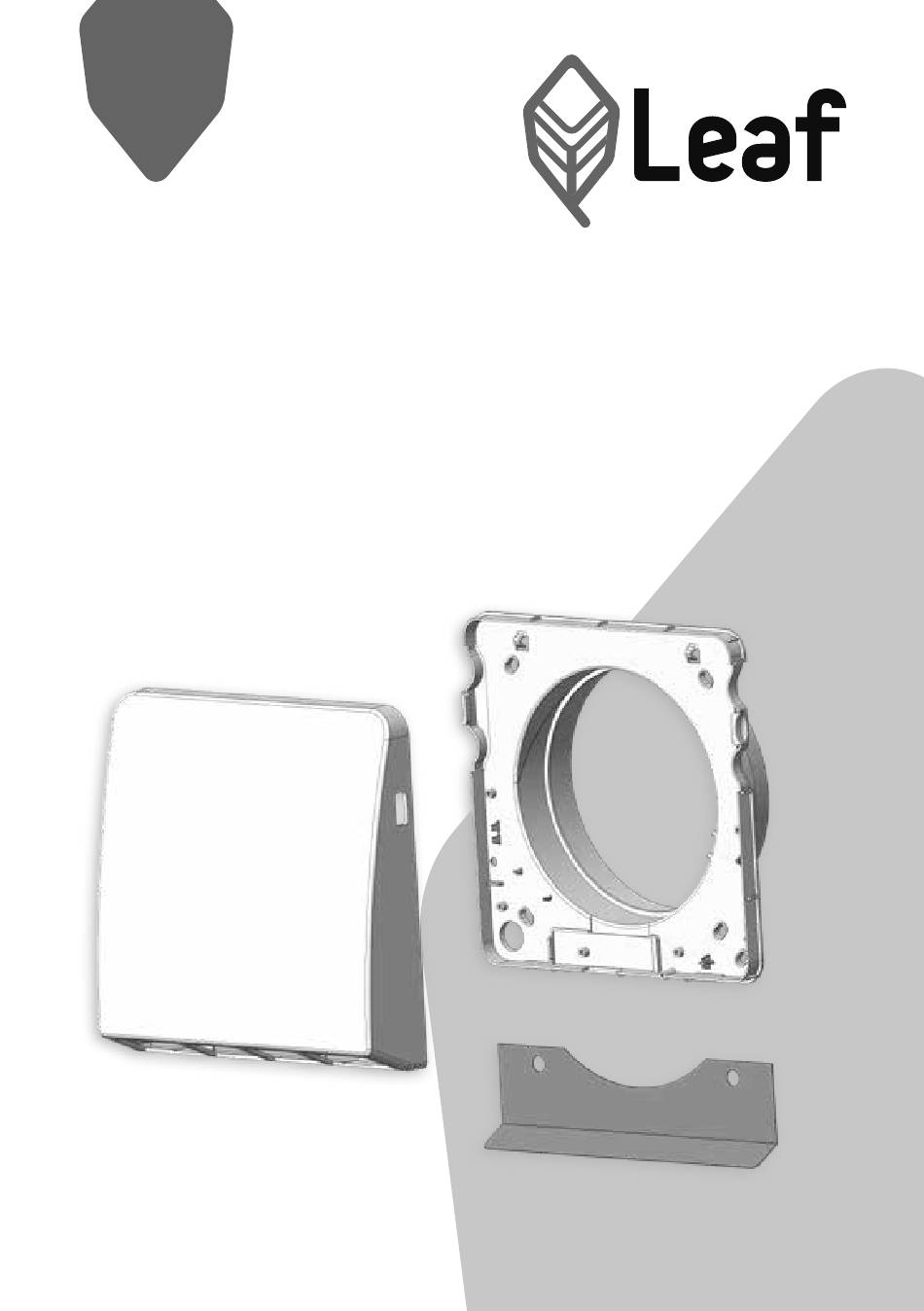

- Seite 1 Artikel-Nr: 700315 Ventilation Leaf Basic Außenset (Modul 2/3) Montageanleitung www.leaf-ventilation.de...
-
Seite 2: Allgemeines Zu Montageanleitung Und Dem Produkt
Montageanleitung Leaf Basic Außenset Inhalt 1. Allgemeines zu Montageanleitung und dem Produkt ______________________ 2. Lieferumfang ______________________________________________________ 3. Montage _________________________________________________________ 3.1 Einbau des Leaf Basic Außensets (Modul 2/3) _________________________ 1. Allgemeines zu Montageanleitung und dem Produkt Bitte diese Montageanleitung vor Beginn der Installation lesen. Prüfen Sie die Ware unmittelbar nach dem Empfang auf Vollständigkeit und Transportschäden! Die Lage- rung soll sicher und trocken erfolgen! Zeichen in dieser Anleitung:... -
Seite 3: Lieferumfang
Montageanleitung Leaf Basic Außenset Bitte beachten! Bei Planung, Einbau und Betrieb sind die Zulassungsbestimmungen und die geltenden Bauvorschriften, die Feuerschutzverordnung und die Unfallverhütungsvor- schriften der Berufsgenossenschaft zu befolgen. Bei Fragen wenden Sie sich an den für Sie zuständigen Bezirksschornsteinfeger. Weitere Informationen zu diesem Produkt und die Zulassungsunterlagen können Sie auf der Website www.leaf-ventilation.de einsehen. - Seite 4 Montageanleitung Leaf Basic Außenset Anschließend nehmen Sie den Wandanschluss [6] von der Außenblende [7] und schieben die- sen über das Wanddurchführungsrohr. Um das Leaf Basic Außenset einzubauen, entfer- nen Sie den Putzstopfen aus dem Wanddurch- führungsrohr. Nutzen Sie den Wandanschluss als Schablone und zeichnen Sie die Bohrlöcher zur Befestigung an.
- Seite 5 Montageanleitung Leaf Basic Außenset Anschließend schieben Sie die Tropfkante von unten unter den Wandanschluss und montieren die zwei unteren Schrauben und ziehen dann alle vier Schrauben fest. Setzen Sie die zwei Metallclips zur Sturmsiche- rung an die Oberkante des Wandanschlusses. Im nächsten Schritt setzen Sie bitte die Außen- blende [7] mit der geschlossenen Kante nach oben auf den Wandanschluss –...
- Seite 6 Montageanleitung Leaf Basic Außenset...
- Seite 7 Montageanleitung Leaf Basic Außenset Ventilation...
- Seite 8 Ventilation eine Marke der Marley Deutschland GmbH Adolf-Oesterheld-Str. 28 31515 Wunstorf Tel.: +49 5031/53-600 Mail: info@leaf-ventilation.de www.leaf-ventilation.de...
