Ausführung Im Trockenbau; Montage; Einbau Des Leaf Basic Rohbausets (Modul 1/3) - Montage Innen - Leaf Ventilation Basic Rohbauset 50 Montageanleitung

Leaf Basic Rohbauset
3.4 Ausführung im Trockenbau
Im Bereich des Trockenbaus besteht die Möglichkeit (je nach Ausschnitt in der Wand),
eine Bohrung mit einem Durchmesser von 182 mm zu setzen und diese abzudichten
oder einen rechtwinkligen Ausschnitt zu wählen, den Leaf Montageblock (Abb. 3)
einzusetzen und diffusions dicht einzukleben. Dieser hat schon ein voreingestelltes
Gefälle von 2° und zudem isolierende und schalldämmende Eigenschaften.

4. Montage

4.1 Einbau des Leaf Basic Rohbausets
(Modul 1/3) – Montage innen

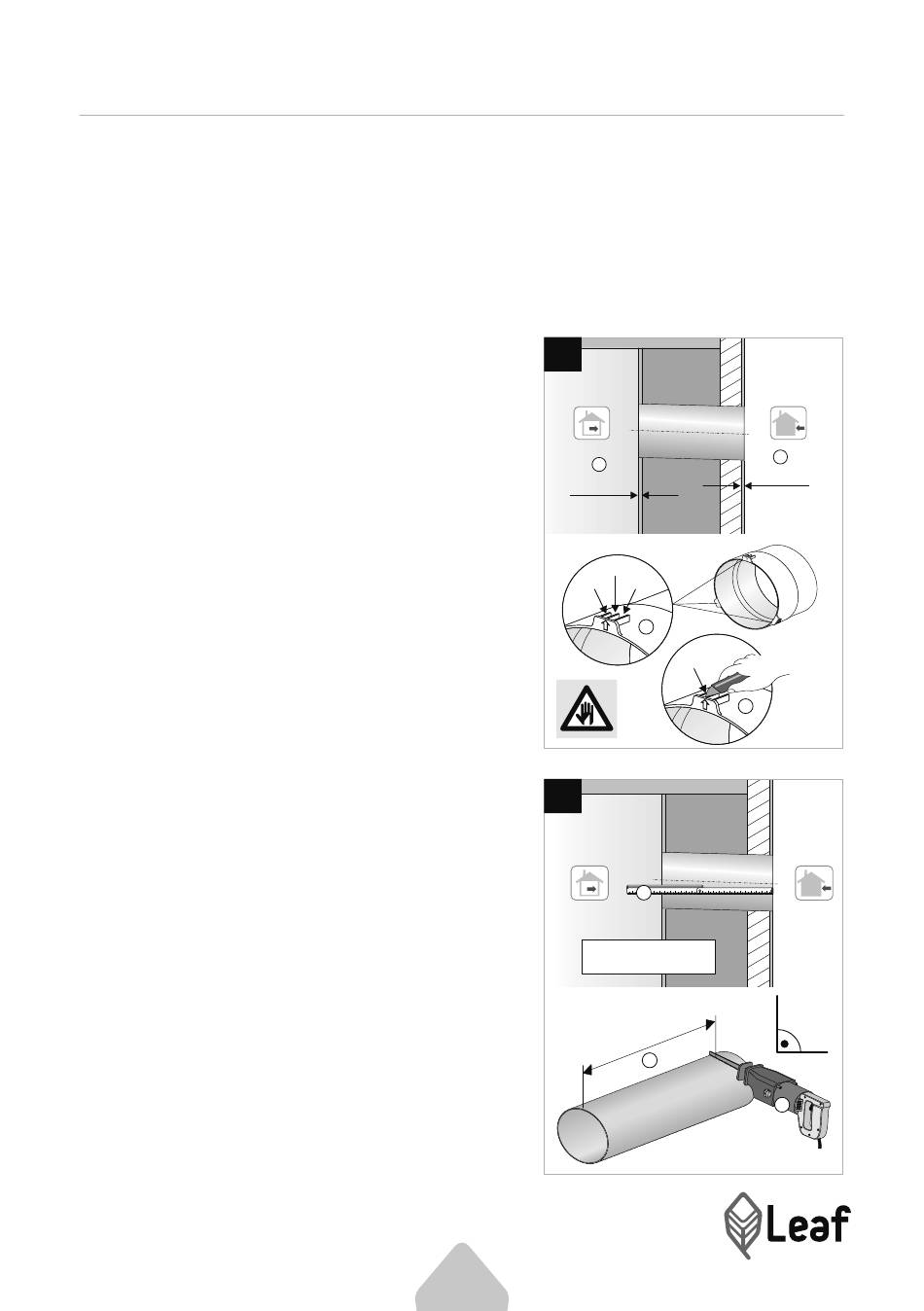

Die Putzabstandshalter der Wandanschluss-
adapter [2] werden auf die gewünschte
Länge abgebrochen (Abb. 4), so dass beim
späteren Verputzen der Innenwand ein
glatter Übergang geschaffen werden kann.
Im nächsten Schritt muss das Wanddurch-
führungsrohr [3] auf die Länge der finalen
Wandstärke – inklusiv Innen- und Außenputz
– abzüglich 60 mm gekürzt werden (Abb. 5).
Auf Grund des Aufbaus der Wandanschlüsse
müssen diese 60 mm abgelängt werden, da
sonst die Verbaubarkeit des gesamten Sets
nicht gewährleistet werden kann.
Die korrekte Länge des Wanddurchführungs-
rohrs beträgt:
Stärke der finalen Wand_____mm
+ Innenputz____ mm
+ Außenputz ____mm
- 60 mm
= Länge des Wanddurchführungsrohrs
