Kernlochbohrung; Positionierung Der Kernlochbohrung; Durchführung Und Hinweise; Ausführung Im Nassbau - Leaf Ventilation Basic Rohbauset 50 Montageanleitung

Leaf Basic Rohbauset

3. Kernlochbohrung

3.1 Positionierung der Kernlochbohrung

1

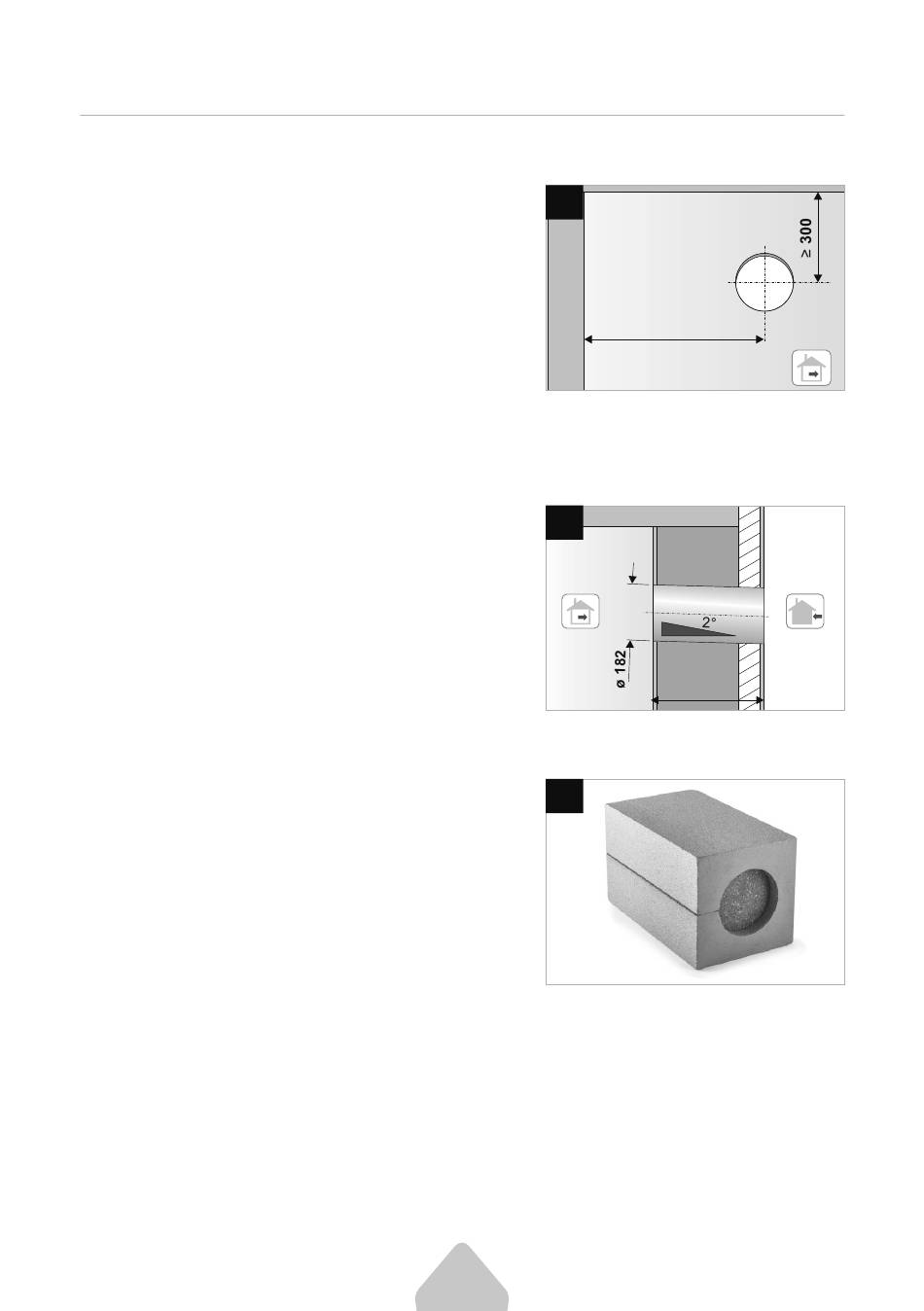

Die Position der Kernlochbohrung
(Ø 180-182 mm) sollte so gewählt werden,
dass sie sich nicht unmittelbar in der Nähe
einer Ecke befindet. Wir empfehlen einen
Abstand von ca. 300 mm zur Decke und 800
mm zur nächsten Wand (Abb. 1). Die Leaf
Basic Geräte sollten mit dem angegebenen
Mindestabstand eingebaut werden, um eine
2
Bündelung und Reflektion des Schalls zu
verhindern.
3.2 Durchführung und Hinweise
Bei der Kernlochbohrung ist auf ein Gefälle
von 2° von innen nach außen zu achten, da-
X =______mm
mit eventuell anfallendes Kondenswasser
keine Möglichkeit hat, in den Wohnraum zu
gelangen. Nach dem Bohren bitte die
Durchführung säubern und kontrollieren,
dass Staub oder Steine den sicheren Einbau
nicht behindern (Abb. 2).
3.3 Ausführung im Nassbau
Die Kernlochbohrung wird durch die gemau-
erte, unverputzte Wand erstellt, nachdem die
Isolierung von außen montiert ist. Bei Nass-
bauwänden, die keine separate Isolierung
benötigen (z.B. 36'er Gasbetonsteine), wird
die Kernlochbohrung in der beidseitig unver-
putzten Wand erstellt. Im Falle einer Sanie-
rung wird die Kernlochbohrung durch die
bereits verputzte Wand erstellt. Des Weiteren
kann im Nassbau auch der Leaf Montage-
block (Abb. 3) eingesetzt werden. Dieser kann
wie ein normaler Stein verbaut werden und
hat schon ein voreingestelltes Gefälle von 2°.
Zudem hat der Montageblock isolierende
und schalldämmende Eigenschaften.
