Webasto MicroGuard Einbauanleitung Seite 4

Handy fernbedienung für standheizungen

Abbildung 2: Anschlusspunkte für die Spannungsversorgung Masse (schwarz) und +3V (grün)

Versorgungsspannung für die Funk-FB über Akku-Ersatz

Neben der Masse- und Steuerleitung wird die Versorgungsspannung für den Betrieb der Funk-FB

benötigt. Den Abgriff kann man sehr einfach am Akku-Ersatz vornehmen, wie in Abb. 3 gezeigt.

Der Vorteil dieser Lösung: kompakte Ausführung ohne Kabelsalat und mit einem Verpolschutz.

Für den Anschluss wird ein zusätzlicher Spannungsregler benötigt. Dieser Spannungsregler ist auf

der Platine des Akku-Ersatzes bereits vorhanden. Die grüne Leitung führt die Spannung zur

Funkfernbedienung, wo sie entsprechend angelötet wird. Der Akku-Ersatz wird ohne die grüne

Anschlussleitung geliefert.

Regler

.......zur Fernbedienung

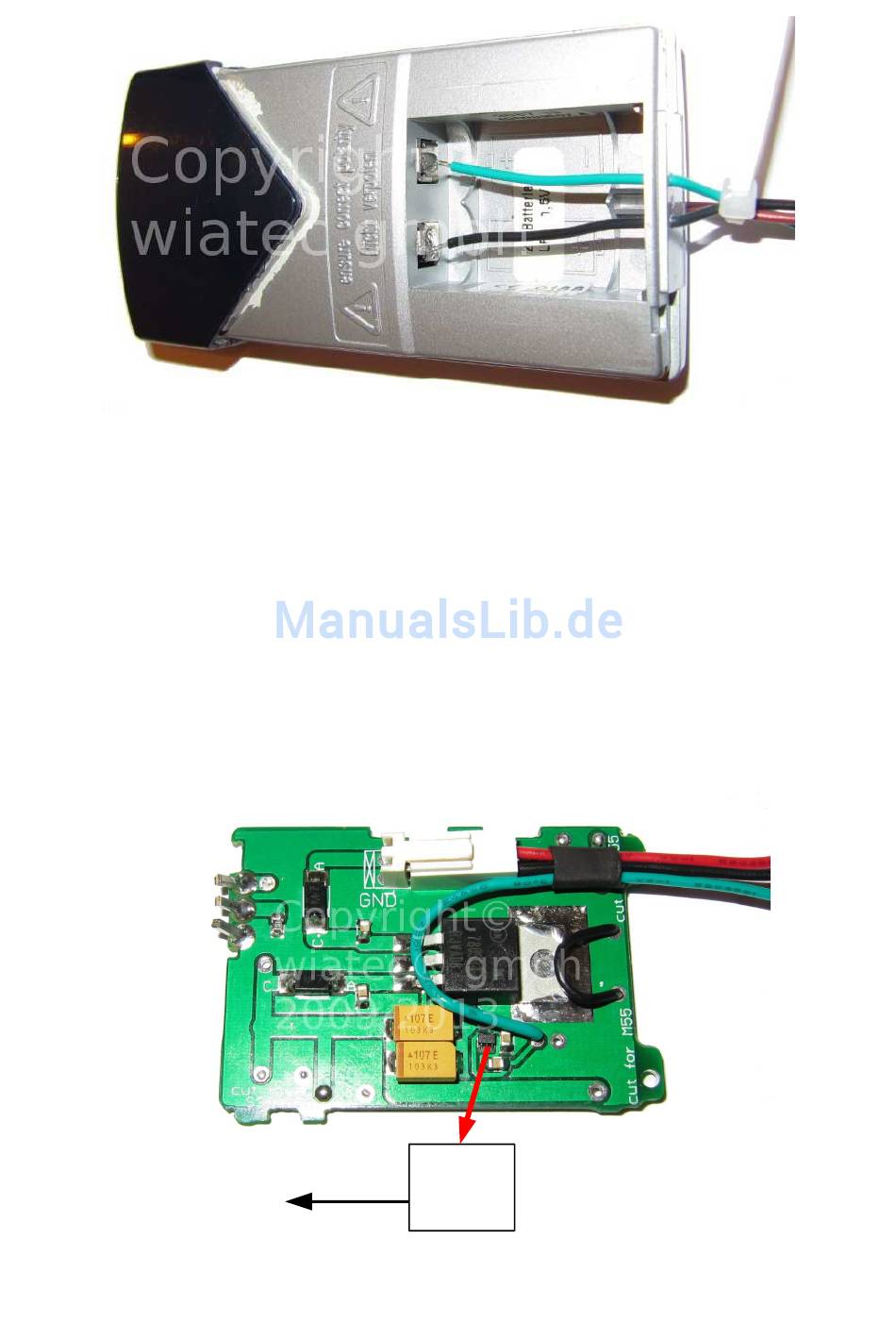

Abbildung 3: Anschluss der grünen Leitung für die Spannungsversorgung am Akku-Ersatz
