Umbau der Funk-Fernbedienung zum Anschluss an MicroGuard

Zum Anschließen der Steuerleitung an die Fernbedienung muss die Gummikappe (Tastenfeld)

entfernt werden, siehe Abb. 1. Die Gummikappe wird lediglich durch Einkerbungen festgehalten

und kann einfach mit einer Plastikkarte (alte EC-Karte) ausgehebelt werden.

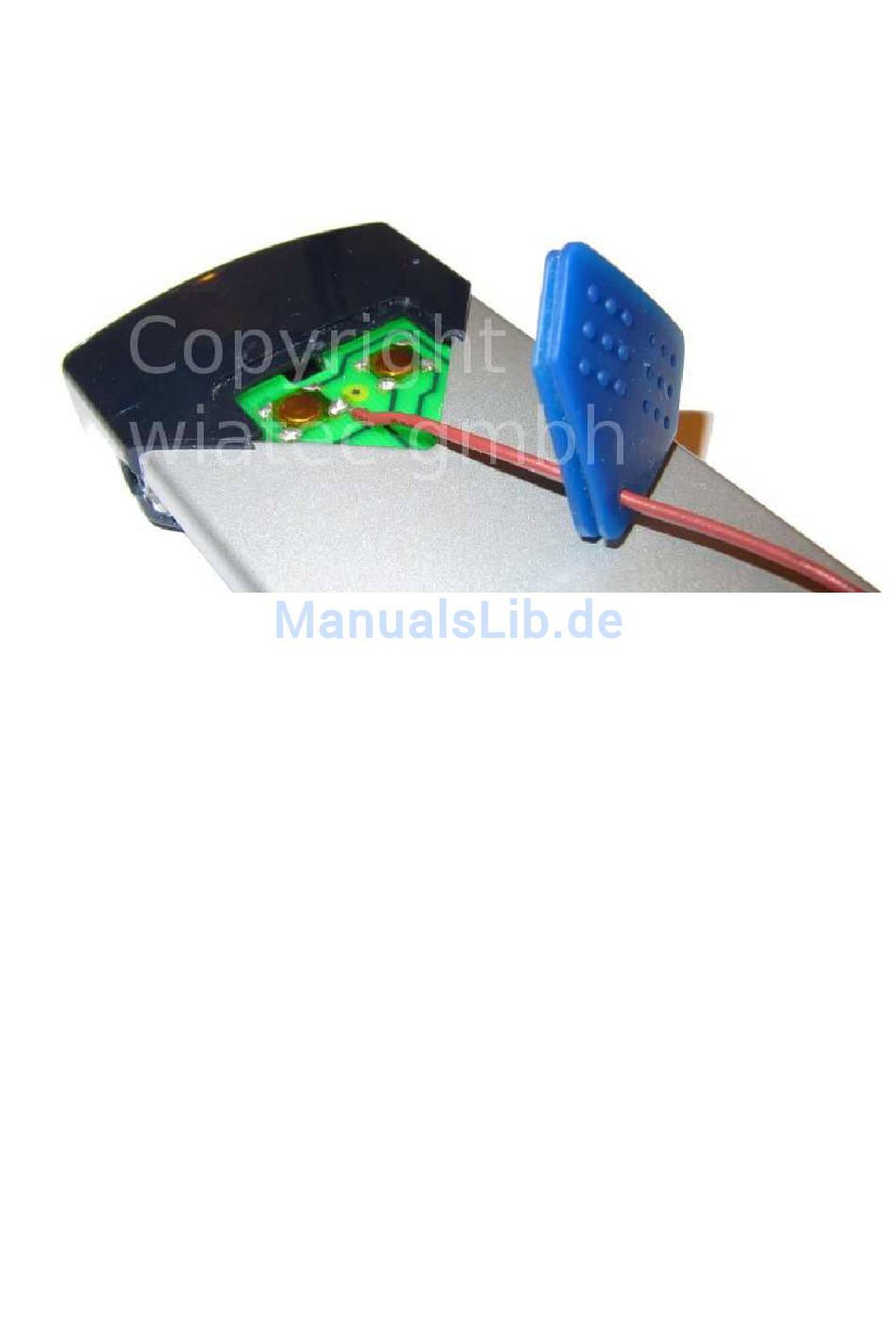

Abbildung 1: T60 Handsender – Tastenfeld wurde bereits mit einer Plastikkarte entfernt.

Zum Durchschleifen der Steuerleitung wird eine Bohrung mit etwa 2mm Durchmesser an der Spitze

der Tastenkappe benötigt. Schleifen Sie das Steuerkabel durch diese Öffnung mit und löten

anschließend das Kabel an der gezeigten Stelle an. Verschließen Sie den Handsender auf der

Vorderseite, indem Sie das Tastenfeld wieder einsetzen. Achten Sie darauf, dass dabei keine große

Zugspannung auf die Leitung ausgeübt wird.

Drehen Sie anschließend den Handsender um und entfernen den Deckel des Batteriefachs. Bohren

Sie zwei Öffnungen an der Unterseite des Handsenders. Durch diese Öffnungen werden die

Leitungen der Spannungsversorgung für den Handsender durchgeschleift, siehe Abb. 2. Löten Sie

die Leitungen an die Kontaktstellen für Batterien direkt an.

Führen Sie die grüne Leitung an den Akku-Ersatz und Löten diese an der gezeigten Stelle in Abb. 4

an die Dioden an.
