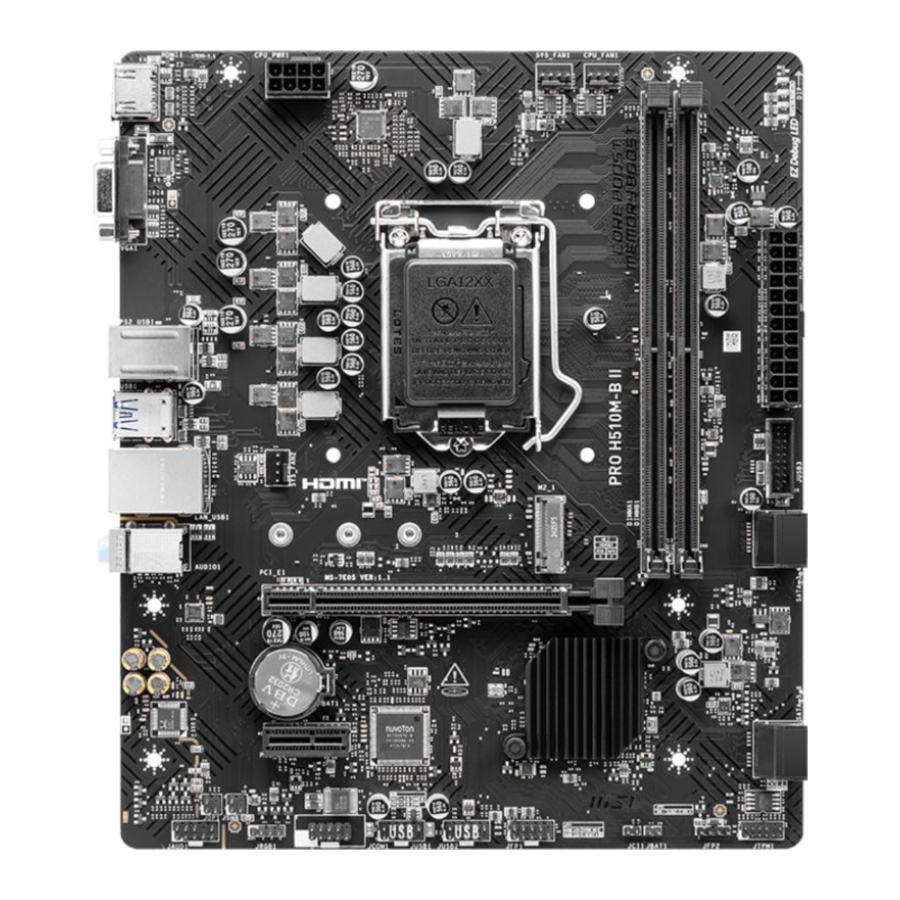

MSI PRO H510M-B II Handbuch

Inhalt

1 Schnellstart
2 Installation von DDR4-Arbeitsspeicher
3 Spezifikationen
4 Besondere Funktionen
5 Lieferumfang
6 Anschlüsse der Rückseite
7 Übersicht der Komponenten

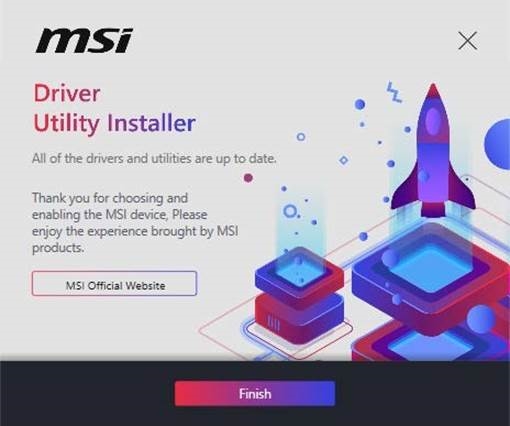

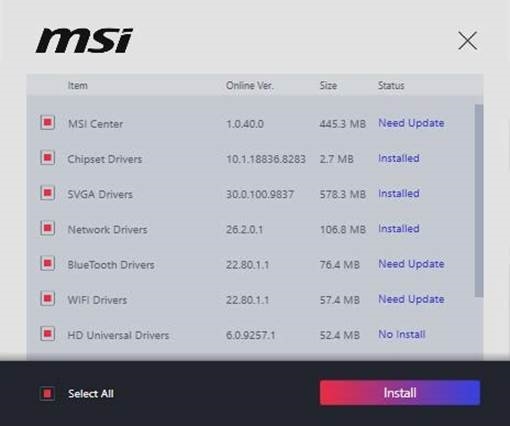

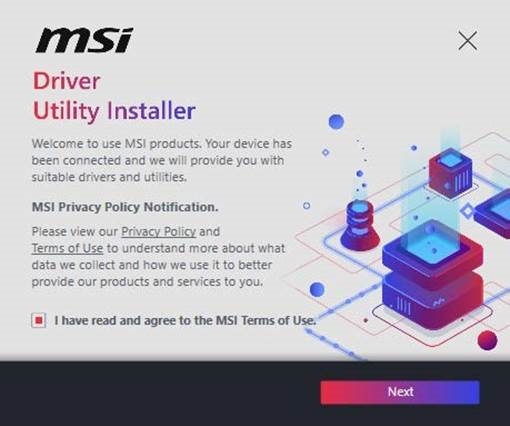

8 Betriebssystem, Treiber & MSI Center installieren
9 UEFI BIOS
10 Referenzen
11 Anleitung herunterladen
12 In anderen Sprachen

Schnellstart

Vielen Dank, dass Sie ein neues Mainboard von MSI® erworben haben. Dieser Schnellstart-Abschnitt enthält Demonstrationsdiagramme zur Installation Ihres Computers. Einige der Installationen bieten auch Video-Demonstrationen. Bitte rufen Sie die URL auf, um sie mit dem Webbrowser auf Ihrem Telefon oder Tablet anzusehen. Sie können die URL auch durch Scannen des QR-Codes aufrufen.

Vorbereitung von Werkzeugen und Komponenten

Sicherheitshinweise

Die in diesem Paket enthaltenen Komponenten können durch elektrostatische Entladung (ESD) beschädigt werden. Bitte befolgen Sie die nachstehenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
Stellen Sie sicher, dass alle Komponenten sicher verbunden sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
Fassen Sie das Mainboard an den Rändern an, um empfindliche Komponenten nicht zu berühren.
Es wird empfohlen, beim Umgang mit dem Mainboard ein ESD-Handgelenkband (electrostatic discharge) zu tragen, um elektrostatische Schäden zu vermeiden. Wenn kein ESD-Handgelenkband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Mainboard anfassen.
Lagern Sie das Mainboard in einem elektrostatisch abschirmenden Behälter oder auf einer antistatischen Unterlage, wenn es nicht installiert ist.
Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf dem Mainboard oder irgendwo im Computergehäuse befinden.
Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte dauerhafte Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.
Wenn Sie während eines Installationsschritts Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf.
Halten Sie dieses Mainboard von Feuchtigkeit fern.
Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, die auf dem Netzteil angegeben ist, bevor Sie das Netzteil an die Steckdose anschließen.
Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Stellen Sie nichts auf das Netzkabel.
Alle Vorsichtshinweise und Warnungen auf dem Mainboard sollten beachtet werden.
Wenn eine der folgenden Situationen eintritt, lassen Sie das Mainboard von Servicepersonal überprüfen:
- Flüssigkeit ist in den Computer eingedrungen.
- Das Mainboard war Feuchtigkeit ausgesetzt.
- Das Mainboard funktioniert nicht richtig oder Sie können es gemäß dem Benutzerhandbuch nicht zum Laufen bringen.
- Das Mainboard ist heruntergefallen und beschädigt worden.
- Das Mainboard weist offensichtliche Bruchspuren auf.
Lassen Sie dieses Mainboard nicht in einer Umgebung über 60 °C (140 °F) liegen, dies kann das Mainboard beschädigen.

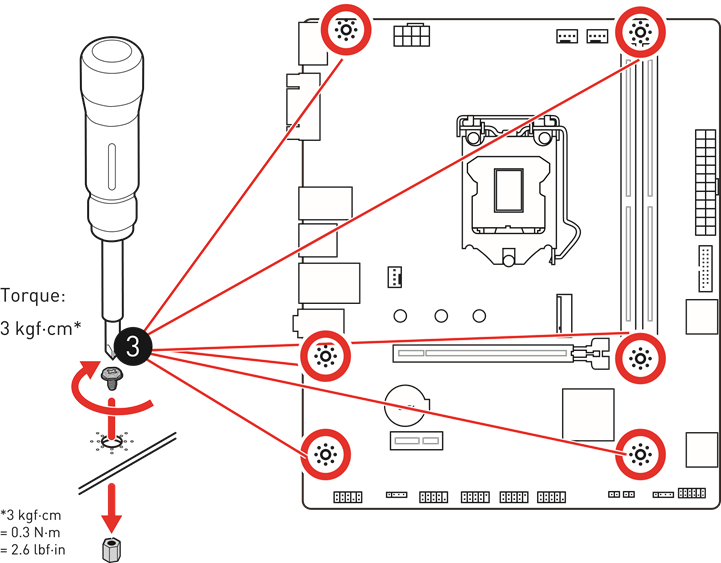

Hinweis zu Gehäuse-Abstandshaltern

Um Schäden am Mainboard zu vermeiden, sind unnötige Montage-Abstandshalter zwischen den Mainboard-Schaltkreisen und dem Computergehäuse verboten. Die Abstandshalter-Sperrzonen werden auf der Rückseite des Mainboards (wie unten gezeigt) als Warnung für den Benutzer markiert.

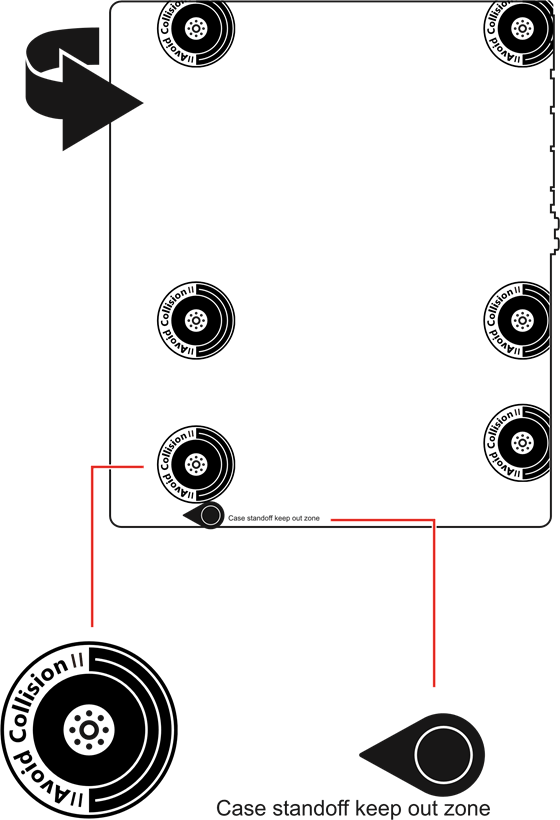

Hinweis zur Vermeidung von Kollisionen

Um ein Verkratzen von Teilen zu verhindern, ist um jedes Schraubenloch eine Schutzlackierung aufgedruckt.

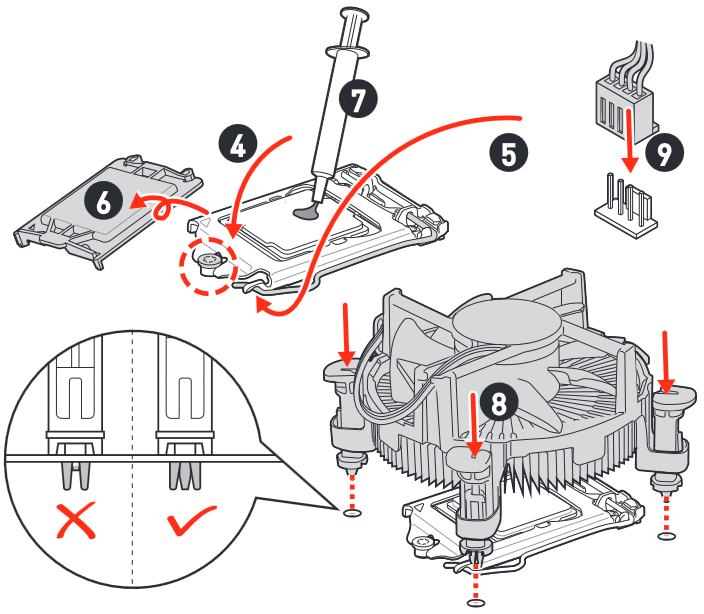

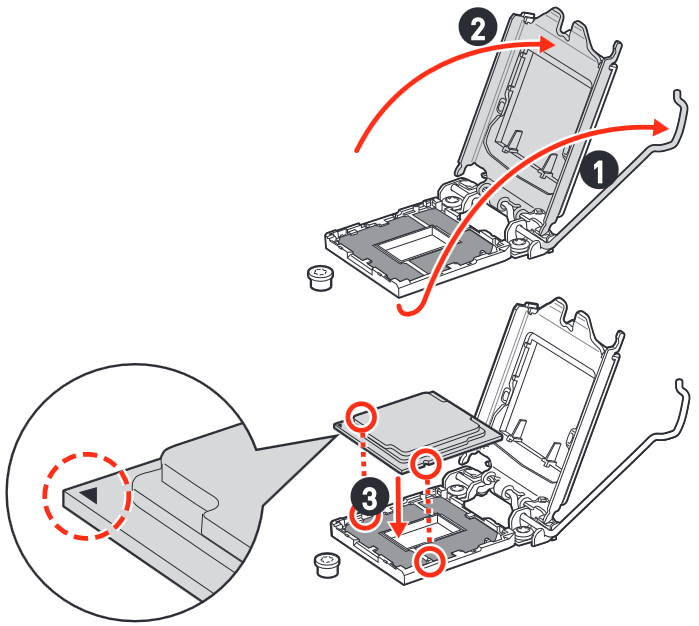

Installation eines Prozessors

https://youtu.be/4ce91YC3Oww

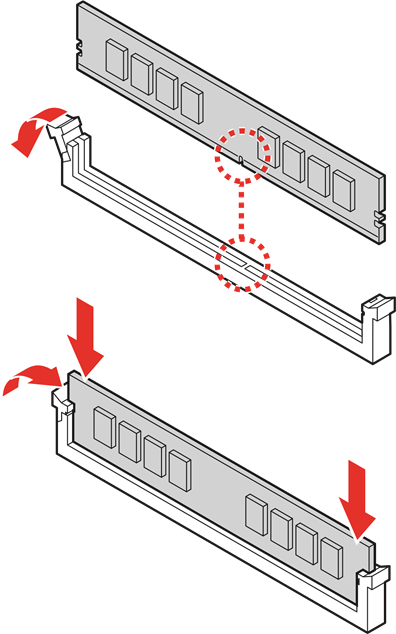

Installation von DDR4-Arbeitsspeicher

http://youtu.be/T03aDrJPyQs

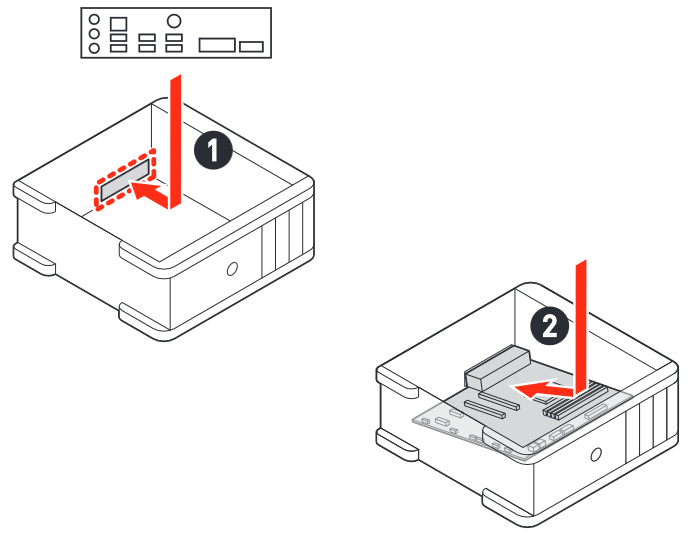

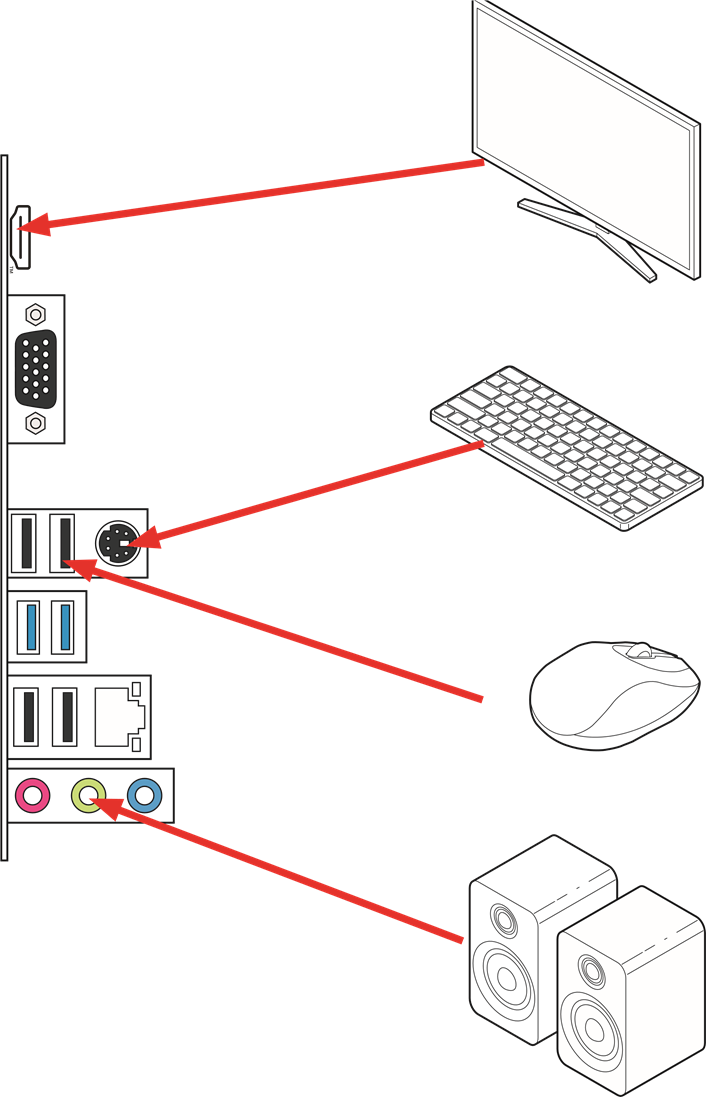

Anschluss von Peripheriegeräten

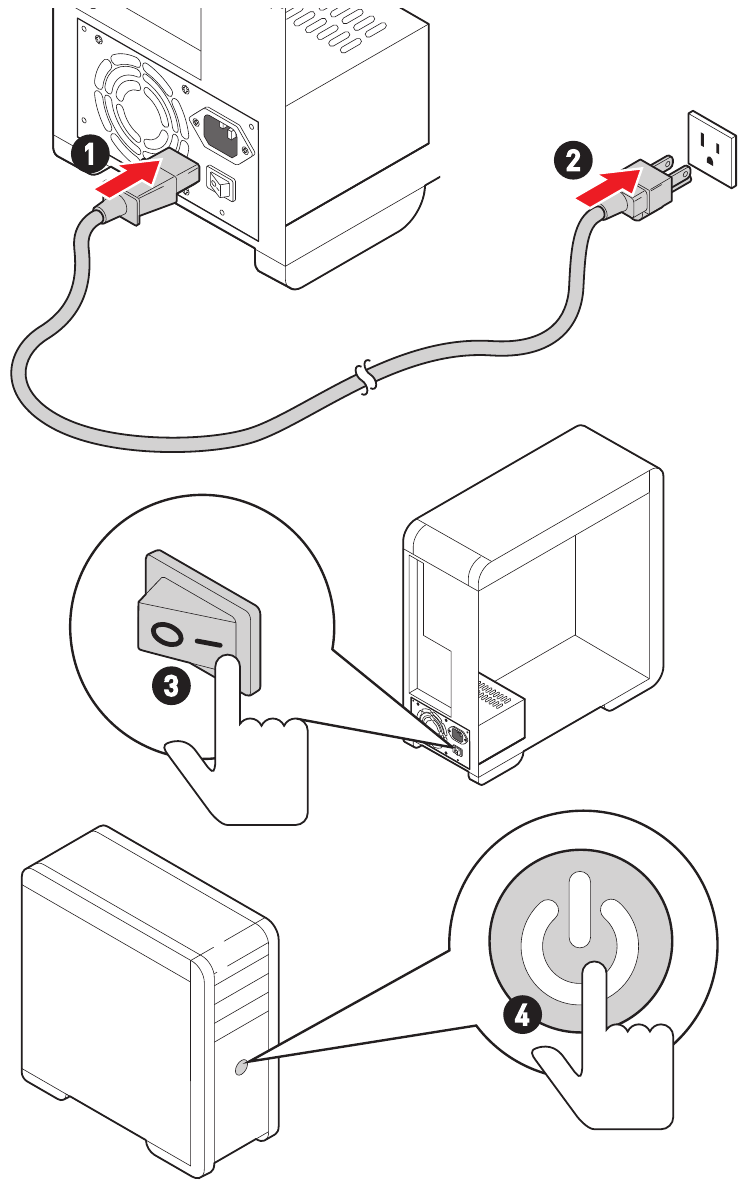

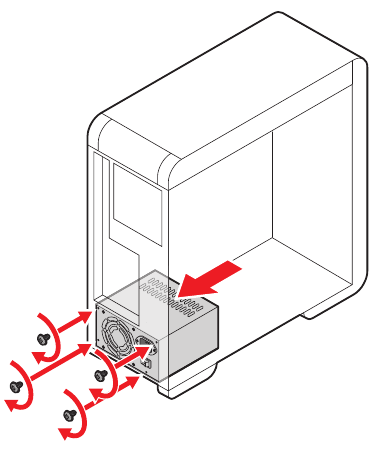

Einschalten

Spezifikationen

CPU	Unterstützt Intel® Core™ Prozessoren, Pentium® Gold und Celeron® Prozessoren der 10. Generation* Prozessorsockel LGA1200 * Bitte besuchen Sie www.msi.com für den aktuellsten Support-Status, da neue Prozessoren veröffentlicht werden.
Chipsatz	Intel® H470 Chipsatz
Arbeitsspeicher	2x DDR4-Speichersteckplätze, unterstützen bis zu 64GB* Unterstützt 1R 2133/ 2666/ 2933 MT/s für Intel® Core™ i9/ Core™ i7 CPU Unterstützt 1R 2133/ 2666 MHz für Intel® Core™ i5/ Core™ i3/ Pentium® Gold/ Celeron® CPU Unterstützt Dual-Channel-Modus Unterstützt nicht-ECC, ungepufferten Arbeitsspeicher Unterstützt Intel® Extreme Memory Profile (XMP) * Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.
Erweiterungssteckplätze	1x PCIe x16 Steckplatz PCI_E1 Steckplatz (von CPU) Unterstützt bis zu PCIe 3.0 x16 1x PCIe x1 Steckplatz PCI_E2 Steckplatz (vom H470 Chipsatz) Unterstützt PCIe 3.0 x1
Onboard-Grafik	1x VGA-Anschluss, unterstützt eine maximale Auflösung von 2048x1536 60Hz, 1920x1200 60Hz^/* 1x HDMI 1.4 Anschluss, unterstützt eine maximale Auflösung von 4K 30Hz^/* * Nur verfügbar bei Prozessoren mit integrierter Grafik. ** Die Grafikanforderungen können je nach installiertem Prozessor variieren.
SATA-Anschlüsse	4x SATA 6Gb/s Anschlüsse (vom H470 Chipsatz)
M.2 SSD-Steckplätze	1x M.2 Steckplatz (Key M, vom H470 Chipsatz) Unterstützt bis zu PCIe 3.0 x4 Unterstützt SATA 6Gb/s Unterstützt 2242/ 2260/ 2280 Speichergeräte
RAID	Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA-Speichergeräte
Audio	Realtek® ALC897 Codec 7.1-Kanal High Definition Audio
LAN	1x Realtek® 8111H Gigabit LAN Controller
Stromanschlüsse	1x 24-Pin ATX Hauptstromanschluss 1x 8-Pin +12V Stromanschluss
Interne USB-Anschlüsse	1x USB 3.2 Gen 1 5Gbps Anschluss (vom H470 Chipsatz) Unterstützt zusätzlich 2 USB 3.2 Gen 1 5Gbps Ports 2x USB 2.0 Anschlüsse (vom H470 Chipsatz) Unterstützt zusätzlich 4 USB 2.0 Ports
Lüfteranschlüsse	1x 4-Pin CPU Lüfteranschluss 2x 4-Pin Systemlüfteranschlüsse
Systemanschlüsse	1x Frontpanel Audio-Anschluss 2x Systempanel-Anschlüsse 1x Gehäuse-Einbruchserkennungsanschluss 1x TPM Modulanschluss 1x Serieller Anschluss
Jumper	1x Clear CMOS Jumper
LED-Funktionen	4x EZ Debug LED 1x 4-Pin RGB LED Anschluss
Rückpanel-Anschlüsse	1x HDMI™ Anschluss 1x VGA Anschluss 1x PS/2 Anschluss 4x USB 2.0 Type-A Anschlüsse (vom H470 Chipsatz) 2x USB 3.2 Gen 1 5Gbps Type-A Anschlüsse (vom H470 Chipsatz) 1x LAN (RJ45) Buchse 3x Audiobuchsen
I/O Controller	NUVOTON NCT6687D-M Controller Chip
Hardware-Monitor	CPU-/System-/Chipsatz-Temperaturerkennung CPU-/System-Lüftergeschwindigkeitserkennung CPU-/System-Lüftergeschwindigkeitssteuerung
Formfaktor	Micro-ATX Formfaktor 7,95 Zoll x 9,3 Zoll (202 mm x 236 mm)
BIOS-Funktionen	1x 128 Mb Flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.4 Mehrsprachig
Software	Treiber MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 Adobe Creative Cloud Acrobat

Besondere Funktionen

MSI Center

MSI AI Engine
Cooling Wizard
Mystic Light
Hardware-Überwachung
Live Update
MSI Companion
Systemdiagnose
True Color
Benutzerszenario

Audio

Audio Boost

Kühlung

Smart Fan Control

LED

Mystic Light Extension (RGB)
EZ DEBUG LED

Leistung

Memory Boost
Memory Force
Core Boost

Erlebnis

MSI Center
Click BIOS 5

Lieferumfang

Bitte überprüfen Sie den Inhalt Ihres Motherboard-Pakets. Es sollte Folgendes enthalten:

Platine

1x Motherboard

Dokumentation

1x Schnellinstallationsanleitung
1x Rechtliche Hinweise der Europäischen Union

Kabel

1x SATA 6Gb/s Kabel

Zubehör

1x I/O-Blende
1x M.2 Schrauben- und Abstandshalter-Set (1 Set/Packung)

Sollten Artikel beschädigt sein oder fehlen, wenden Sie sich bitte an Ihren Händler.

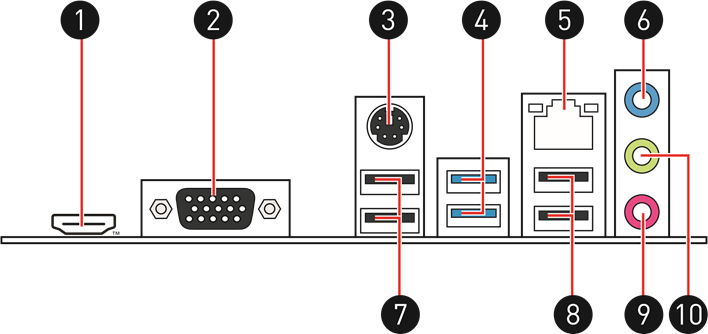

Anschlüsse der Rückseite

Artikel	Beschreibung
1	HDMI™ Anschluss
2	VGA-Anschluss
3	PS/2 Tastatur-/Maus-Anschluss
4	USB 3.2 Gen 1 5Gbps Typ-A Anschlüsse (Vom H470 Chipsatz)
5	1 Gbps LAN (RJ45) Anschluss
6	Line-In-Anschluss
7	USB 2.0 Typ-A Anschlüsse (Vom H470 Chipsatz)
8	USB 2.0 Typ-A Anschlüsse (Vom H470 Chipsatz)
9	Mikrofon-In-Anschluss
10	Line-Out-Anschluss

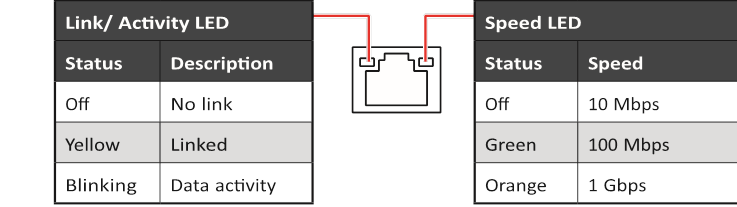

LAN-Anschluss LED-Status-Tabelle

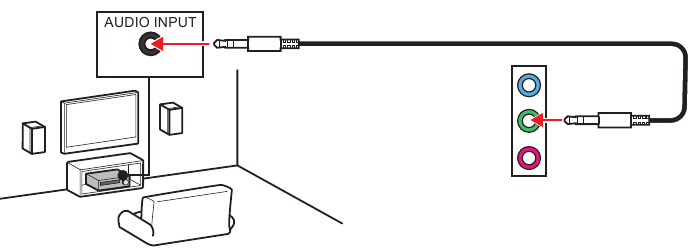

Audioanschlussbuchsen-Verbindung

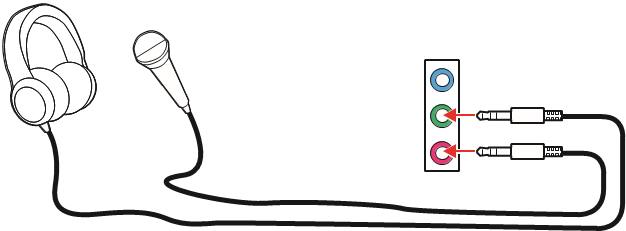

Diagramm: Audioanschlussbuchsen zu Kopfhörer und Mikrofon

Diagramm: Audioanschlussbuchsen zu Stereolautsprechern

Diagramm: Audioanschlussbuchsen zu 4-Kanal-Lautsprechern

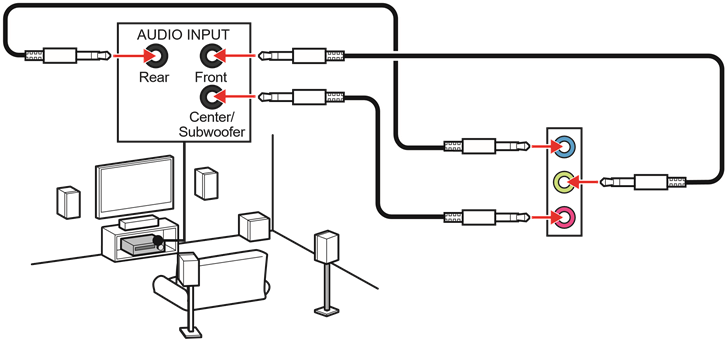

Diagramm: Audioanschlussbuchsen zu 5.1-Kanal-Lautsprechern

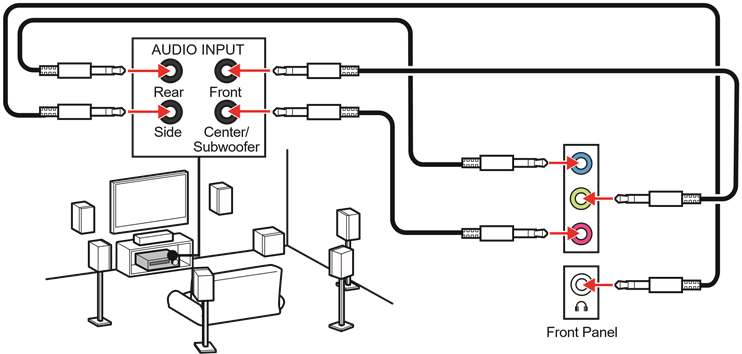

Diagramm: Audioanschlussbuchsen zu 7.1-Kanal-Lautsprechern

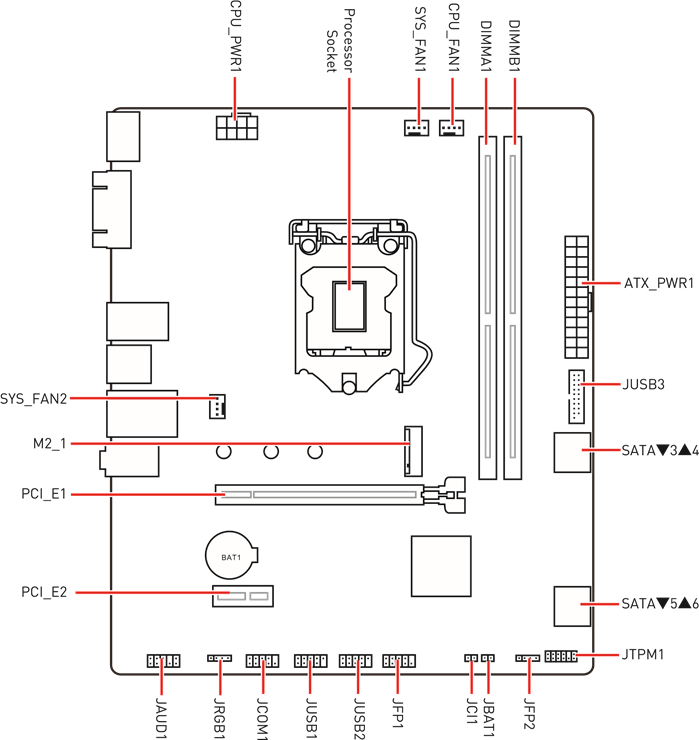

Übersicht der Komponenten

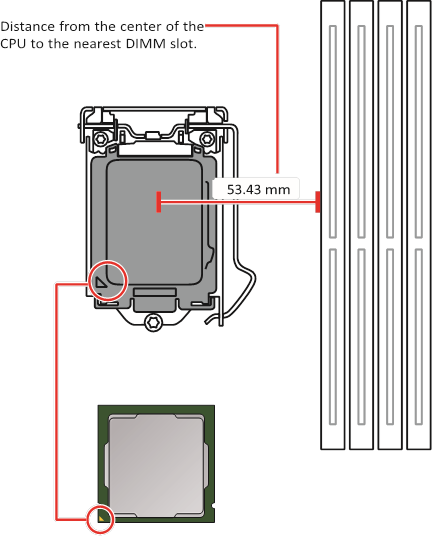

CPU-Sockel

Einführung in die LGA1200 CPU

Die Oberfläche der LGA 1200 CPU verfügt über zwei Aussparungen und ein goldenes Dreieck, um die korrekte Ausrichtung der CPU für die Platzierung auf dem Mainboard zu erleichtern. Das goldene Dreieck ist die Pin-1-Anzeige.

Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Rücksendungen (Return Merchandise Authorization, RMA) bearbeiten, wenn das Mainboard nur mit der Schutzkappe auf dem CPU-Sockel geliefert wird.
Beachten Sie bei der Installation einer CPU immer, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
Vergewissern Sie sich, dass der CPU-Kühler vor dem Starten Ihres Systems eine feste Verbindung mit der CPU hergestellt hat.
Überhitzung kann die CPU und das Mainboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitband) zwischen CPU und Kühlkörper aufzutragen, um die Wärmeableitung zu verbessern.
Wenn die CPU nicht installiert ist, schützen Sie die Pins des CPU-Sockels immer, indem Sie den Sockel mit der Plastikkappe abdecken.
Wenn Sie eine separate CPU und einen Kühlkörper/Kühler erworben haben, beachten Sie bitte die Dokumentation im Kühlkörper/Kühler-Paket für weitere Installationsdetails.
Dieses Mainboard ist für Overclocking ausgelegt. Bevor Sie versuchen zu übertakten, stellen Sie bitte sicher, dass alle anderen Systemkomponenten Overclocking tolerieren. Jeder Versuch, das Produkt über seine Spezifikationen hinaus zu betreiben, wird nicht empfohlen. MSI® übernimmt keine Garantie für Schäden oder Risiken, die durch unsachgemäßen Betrieb außerhalb der Produktspezifikationen entstehen.

DIMM-Steckplätze

Um Systemstabilität für den Dual-Channel-Modus zu gewährleisten, müssen Speichermodule vom gleichen Typ, der gleichen Anzahl und der gleichen Dichte sein.
Einige Speichermodule können beim Übertakten aufgrund der Abhängigkeit der Speicherfrequenz von ihrem Serial Presence Detect (SPD) mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten. Gehen Sie ins BIOS und suchen Sie nach DRAM Frequency (DRAM-Frequenz), um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit der angegebenen oder einer höheren Frequenz betreiben möchten.
Es wird empfohlen, für eine vollständige DIMM-Installation oder Übertaktung ein effizienteres Speicherkühlsystem zu verwenden.
Die Stabilität und Kompatibilität des installierten Speichermoduls hängen beim Übertakten von der installierten CPU und den Geräten ab.
Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.

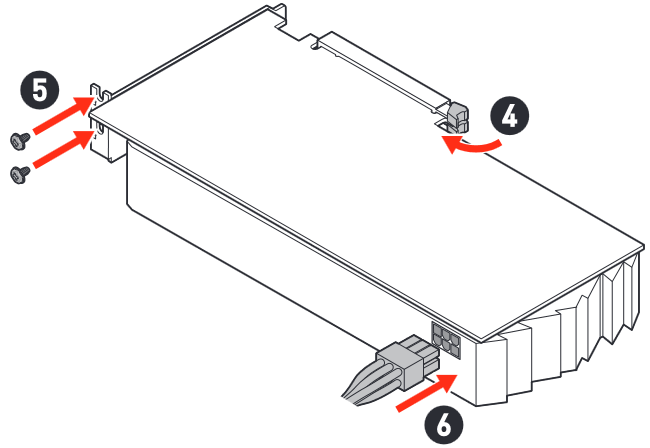

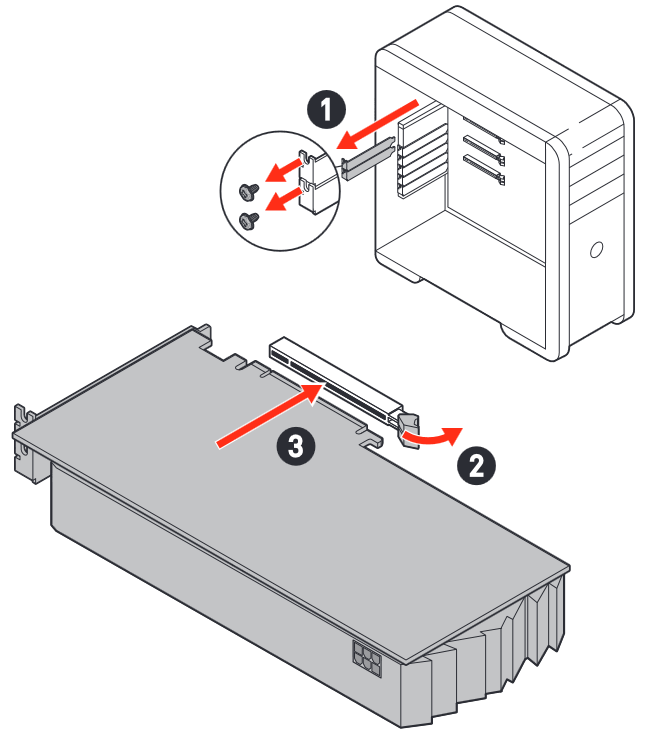

PCI_E1~2: PCIe-Erweiterungssteckplätze

Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Graphics Card Bolster (MSI Grafikkartenstütze) verwenden, um deren Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
Beim Hinzufügen oder Entfernen von Erweiterungskarten schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um eventuell notwendige zusätzliche Hardware- oder Softwareänderungen zu überprüfen.

M2_1: M.2-Steckplatz (Key M)

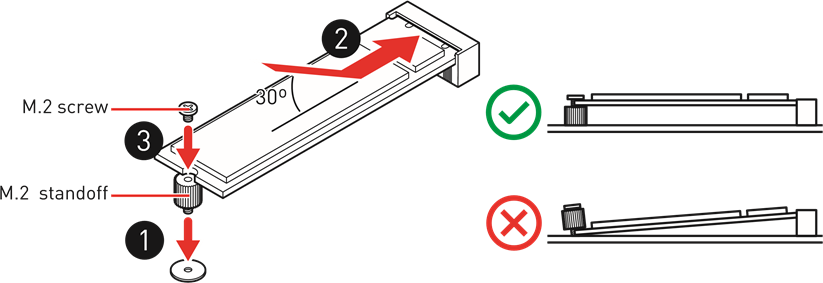

Installation des M.2-Moduls im M2_1-Steckplatz

Bitte installieren Sie den mitgelieferten M.2-Abstandshalter im M.2-Steckplatz entsprechend der Länge Ihrer SSD.
Stecken Sie Ihre M.2 SSD im 30-Grad-Winkel in den M.2-Steckplatz.
Befestigen Sie die M.2 SSD mit der mitgelieferten M.2-Schraube.

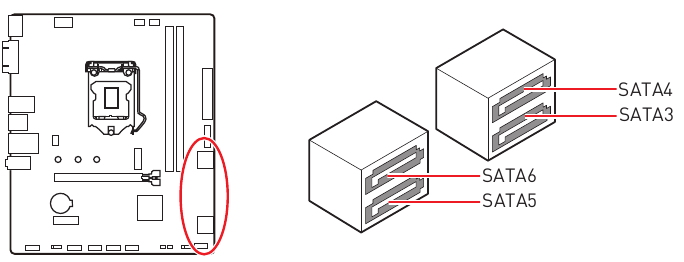

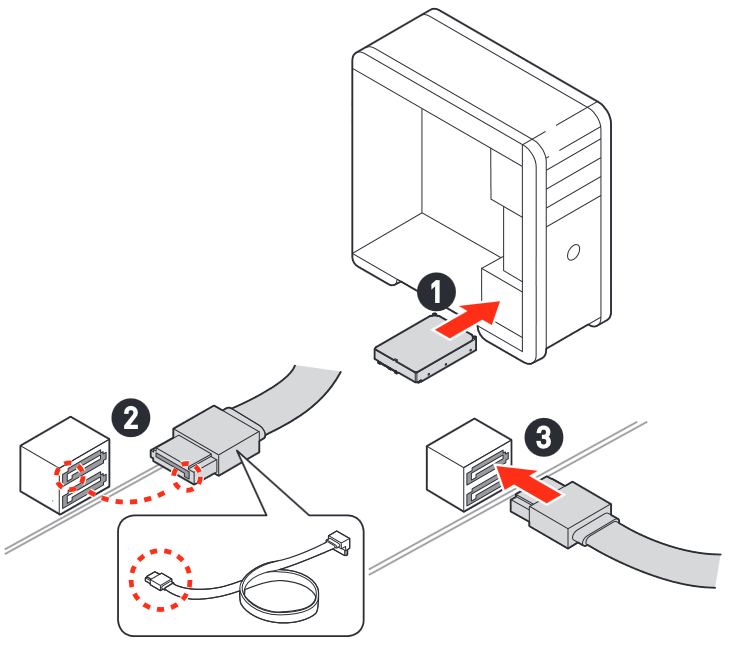

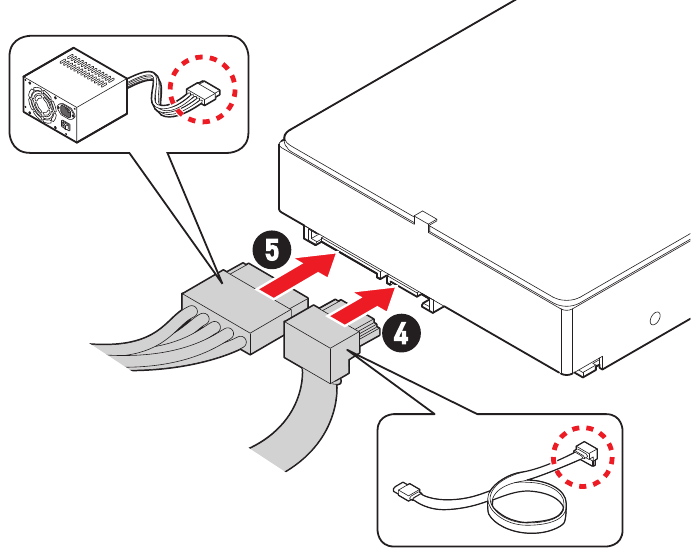

SATA3~6: SATA 6Gb/s Anschlüsse
Diese Anschlüsse sind SATA 6Gb/s-Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

Bitte knicken Sie das SATA-Kabel nicht im 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
SATA-Kabel haben an beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker am Mainboard anzuschließen, um Platz zu sparen.

JAUD1: Front-Audio-Anschluss
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen an der Vorderseite.

Pin	Signalname	Pin	Signalname
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

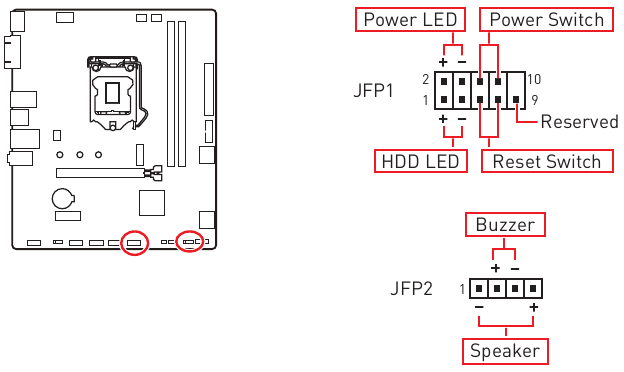

JFP1, JFP2: Frontpanel-Anschlüsse
Der JFP1-Anschluss steuert das Einschalten, den Power-Reset und die LEDs an Ihrem PC-Gehäuse/Chassis. Die Power Switch/Reset Switch-Header ermöglichen den Anschluss von Power-Taste/Reset-Taste. Der Power LED-Header wird mit der LED-Leuchte am PC-Gehäuse verbunden, und der HDD LED-Header zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für Buzzer und Lautsprecher. Um die Kabel vom PC-Gehäuse mit den richtigen Pins zu verbinden, beachten Sie bitte die folgenden Abbildungen.

Bitte beachten Sie, dass Power-LED und HDD-LED eine positive und negative Verbindung haben; Sie müssen das Kabel mit dem entsprechenden positiven und negativen Anschluss auf dem Mainboard verbinden. Andernfalls funktionieren die LEDs nicht richtig.

JCOM1: Serieller Anschluss
Dieser Anschluss ermöglicht den Anschluss des optionalen seriellen Ports mit Slotblende.

Pin	Signalname	Pin	Signalname
1	DCD	2	SIN
3	SOUT	4	DTR
5	Ground	6	DSR
7	RTS	8	CTS
9	RI	10	No pin

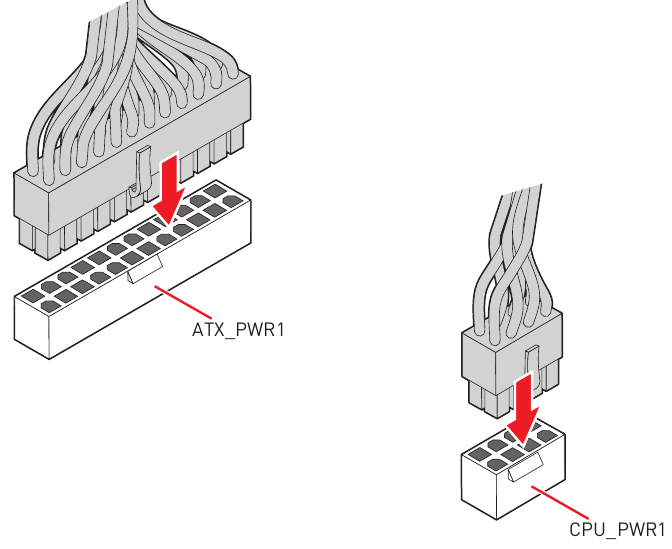

CPU_PWR1, ATX_PWR1: Stromanschlüsse
Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

CPU_PWR1

Pin	Signalname	Pin	Signalname
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signalname	Pin	Signalname
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

Stellen Sie sicher, dass alle Stromkabel sicher an ein geeignetes ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Mainboards zu gewährleisten.

JCI1: Gehäuse-Intrusionsanschluss
Dieser Anschluss ermöglicht es Ihnen, das Kabel des Gehäuse-Intrusionsschalters anzuschließen.

Verwendung des Gehäuse-Intrusionsdetektors

Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Intrusionsschalter/-sensor am Gehäuse.
Schließen Sie die Gehäuseabdeckung.
Gehen Sie zu BIOS (BIOS) > SETTINGS (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Gehäuse-Intrusionskonfiguration).
Setzen Sie Chassis Intrusion (Gehäuse-Intrusion) auf Enabled (Aktiviert).
Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste, um Yes (Ja) auszuwählen.
Sobald die Gehäuseabdeckung wieder geöffnet wird, erscheint beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm.

Zurücksetzen der Gehäuse-Intrusionswarnung

Gehen Sie zu BIOS (BIOS) > SETTINGS (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Gehäuse-Intrusionskonfiguration).
Setzen Sie Chassis Intrusion (Gehäuse-Intrusion) auf Reset (Zurücksetzen).
Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste, um Yes (Ja) auszuwählen.

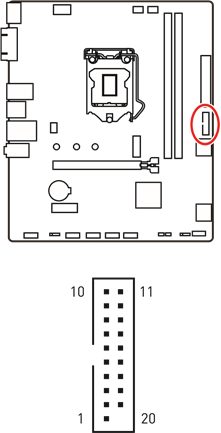

JUSB3: USB 3.2 Gen 1 Anschlüsse
Dieser Anschluss ermöglicht es Ihnen, USB 3.2 Gen 1 5Gbps Anschlüsse an der Frontblende anzuschließen.

Pin	Signal Name	Pin	Signal Name
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Beachten Sie, dass die Power- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JTPM1: TPM Modulanschluss
Dieser Anschluss ist für TPM (Trusted Platform Module). Weitere Details und Anwendungen entnehmen Sie bitte dem Handbuch der TPM-Sicherheitsplattform.

Pin	Signalname	Pin	Signalname
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

JUSB1~2: USB 2.0 Anschlüsse
Diese Anschlüsse ermöglichen es Ihnen, USB 2.0 Anschlüsse an der Frontblende anzuschließen.

Pin	Signalname	Pin	Signalname
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

Beachten Sie, dass die VCC- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
Um Ihr iPad, iPhone und iPod über die USB-Anschlüsse aufzuladen, installieren Sie bitte das MSI Center Dienstprogramm.

CPU_FAN1, SYS_FAN1~2: Lüfteranschlüsse
Lüfteranschlüsse können als PWM (Pulsweitenmodulation)-Modus oder DC-Modus klassifiziert werden. PWM-Modus-Lüfteranschlüsse liefern eine konstante 12V-Ausgabe und passen die Lüftergeschwindigkeit mit dem Geschwindigkeitssteuersignal an. DC-Modus-Lüfteranschlüsse steuern die Lüftergeschwindigkeit durch Ändern der Spannung. Die Auto-Modus-Lüfteranschlüsse können den PWM- und DC-Modus automatisch erkennen.

Sie können Lüfter im BIOS (BIOS) > HARDWARE MONITOR (Hardware-Monitor)-Panel steuern. Es ermöglicht Ihnen, DC oder PWM für Ihren Lüftertyp einzustellen. Aktivieren Sie den Smart Fan Mode (Intelligenter Lüftermodus), die Lüftergeschwindigkeit ändert sich dann entsprechend der CPU- oder Systemtemperatur. Deaktivieren Sie den Smart Fan Mode (Intelligenter Lüftermodus), der Lüfter dreht sich dann mit maximaler Geschwindigkeit.

Stellen Sie sicher, dass die Lüfter nach dem Umschalten des PWM/ DC-Modus ordnungsgemäß funktionieren.

DC-Modus Pinbelegung

Pin	Signalname	Pin	Signalname
1	Ground	2	Voltage Control
3	Sense	4	NC

Spezifikationen der Lüfteranschlüsse

Anschluss	Standard-Lüftermodus	Max. Strom	Max. Leistung
CPU_FAN1	Auto mode	2A	24W
SYS_FAN1~2	DC mode	1A	12W

JBAT1: Jumper zum Löschen des CMOS (BIOS zurücksetzen)
Auf der Hauptplatine befindet sich ein CMOS-Speicher, der extern von einer Batterie auf der Hauptplatine mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, setzen Sie die Jumper, um den CMOS-Speicher zu löschen.

Zurücksetzen des BIOS auf Standardwerte

Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab.
Verwenden Sie eine Jumper-Kappe, um JBAT1 für etwa 5-10 Sekunden zu überbrücken.
Entfernen Sie die Jumper-Kappe von JBAT1.
Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

JRGB1: RGB LED Anschluss
Der JRGB-Anschluss ermöglicht es Ihnen, die 5050 RGB LED-Streifen 12V anzuschließen.

Pin	Signalname	Pin	Signalname
1	+12V	2	G
3	R	4	B

RGB LED Streifenverbindung

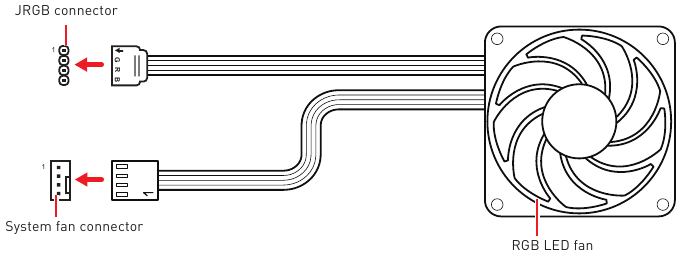

RGB LED Lüfterverbindung

Der JRGB-Anschluss unterstützt bis zu 2 Meter durchgehende 5050 RGB LED-Streifen (12V/G/R/B) mit einer maximalen Leistungsaufnahme von 3A (12V).
Schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB LED-Streifen installieren oder entfernen.
Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

EZ Debug LED
Diese LEDs zeigen den Debug-Status der Hauptplatine an.

CPU - zeigt an, dass die CPU nicht erkannt wurde oder fehlerhaft ist.

DRAM - zeigt an, dass der DRAM nicht erkannt wurde oder fehlerhaft ist.

VGA - zeigt an, dass die GPU nicht erkannt wurde oder fehlerhaft ist.

BOOT - weist darauf hin, dass das Startgerät nicht erkannt wurde oder fehlgeschlagen ist.

Betriebssystem, Treiber & MSI Center installieren

Bitte laden Sie die neuesten Dienstprogramme und Treiber von www.msi.com herunter und aktualisieren Sie diese.

Windows 10 / Windows 11 installieren

Schalten Sie den Computer ein.
Legen Sie die Windows 10 / Windows 11 Installations-CD/USB in Ihren Computer ein.
Drücken Sie die Schaltfläche Restart (Neustart) am Computergehäuse.
Drücken Sie die Taste F11 während des Computer-POST (Power-On Self Test), um ins Boot-Menü zu gelangen.
Wählen Sie die Windows 10 / Windows 11 Installations-CD/USB aus dem Boot-Menü.
Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung "Press any key to boot from CD or DVD..." (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt. Falls nicht, überspringen Sie diesen Schritt bitte.
Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows 10 / Windows 11 zu installieren.

Treiber mit dem MSI Driver Utility Installer installieren

Einige neue Netzwerkchips werden von Windows 10/ Windows 11 nicht nativ unterstützt. Es wird empfohlen, den LAN-Treiber zu installieren, bevor Treiber mit dem MSI Driver Utility Installer installiert werden. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter www.msi.com.
Der MSI Driver Utility Installer wird nur einmal automatisch angezeigt. Wenn Sie ihn während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center Handbuch, um die Treiber zu installieren. Sie können auch www.msi.com besuchen, um Ihr Motherboard zu suchen und die Treiber herunterzuladen.
Der MSI Driver Utility Installer muss über das Internet installiert werden.

Starten Sie Ihren Computer in Windows 10/ Windows 11.
Wählen Sie Start (Start) > Settings (Einstellungen) > Windows Update (Windows Update), und wählen Sie dann Check for updates (Nach Updates suchen).
Der MSI Driver Utility Installer wird automatisch angezeigt.
Wählen Sie das Kontrollkästchen I have read and agree to the MSI Terms of Use (Ich habe die MSI Nutzungsbedingungen gelesen und stimme ihnen zu) aus und klicken Sie dann auf Next (Weiter).
Aktivieren Sie das Kontrollkästchen Select All (Alle auswählen) unten links und klicken Sie auf Install (Installieren), um MSI Center und die Treiber zu installieren. Der Installationsfortschritt wird unten angezeigt.
Sobald der Vorgang abgeschlossen ist, klicken Sie auf Finish (Fertigstellen).

MSI Center

MSI Center ist eine Anwendung, mit der Sie Spieleinstellungen einfach optimieren und Software zur Inhaltserstellung reibungslos nutzen können. Sie ermöglicht es Ihnen auch, LED-Lichteffekte auf PCs und anderen MSI-Produkten zu steuern und zu synchronisieren. Mit MSI Center können Sie ideale Modi anpassen, die Systemleistung überwachen und die Lüftergeschwindigkeit einstellen.

MSI Center Benutzerhandbuch
Wenn Sie weitere Informationen über MSI Center wünschen, lesen Sie bitte http://download.msi.com/manual/mb/MSICENTER.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

UEFI BIOS

MSI UEFI BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. UEFI bietet viele neue Funktionen und Vorteile, die das traditionelle BIOS nicht erreichen kann, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als Standard-Boot-Modus, um die Funktionen des neuen Chipsatzes voll auszuschöpfen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich auf UEFI BIOS, sofern nicht anders angegeben.

UEFI-Vorteile

Schneller Systemstart - UEFI kann das Betriebssystem direkt starten und den BIOS-Selbsttestprozess überspringen. Außerdem entfällt die Zeit für den Wechsel in den CSM-Modus während des POST.
Unterstützt Festplattenpartitionen, die größer als 2 TB sind.
Unterstützt mehr als 4 primäre Partitionen mit einer GUID-Partitionstabelle (GPT).
Unterstützt eine unbegrenzte Anzahl von Partitionen.
Unterstützt die vollständigen Funktionen neuer Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
Unterstützt sicheren Systemstart - UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

32-Bit Windows-Betriebssystem - dieses Mainboard unterstützt nur Windows 10/ Windows 11 64-Bit-Betriebssysteme.
Ältere Grafikkarte - das System erkennt Ihre Grafikkarte. Wenn Sie ältere Grafikkarten verwenden, wird möglicherweise eine Warnmeldung angezeigt: "There is no GOP (Graphics Output protocol) support detected in this graphics card" (Für diese Grafikkarte wurde keine GOP (Graphics Output Protocol)-Unterstützung erkannt).

Wir empfehlen, die Grafikkarte durch eine GOP/UEFI-kompatible Grafikkarte zu ersetzen oder eine CPU mit integrierter Grafik zu verwenden, um die volle Funktionalität zu gewährleisten.

Wie überprüfe ich den BIOS-Modus?

Schalten Sie Ihren Computer ein.
Drücken Sie die Taste Delete, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Bootvorgangs auf dem Bildschirm erscheint.
Nach dem Aufrufen des BIOS können Sie den BIOS Mode (BIOS-Modus) oben auf dem Bildschirm überprüfen.

BIOS-Setup
Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter normalen Bedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung geringfügig vom neuesten BIOS abweichen und dient nur als Referenz. Sie können sich auch auf das HELP (HILFE)-Informationspanel für die Beschreibung der BIOS-Elemente beziehen.
Die BIOS-Bildschirme, Optionen und Einstellungen variieren je nach System.

Aufrufen des BIOS-Setups
Drücken Sie die Taste Delete, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Bootvorgangs auf dem Bildschirm erscheint.

Funktionstasten

F1:	Allgemeine Hilfeliste
F2:	Lieblingsartikel hinzufügen/entfernen
F3:	Favoritenmenü aufrufen
F4:	CPU-Spezifikationen-Menü aufrufen
F5:	Memory-Z-Menü aufrufen
F6:	Optimierte Standardeinstellungen laden
F7:	Zwischen Advanced mode (Erweitertem Modus) und EZ mode (EZ-Modus) umschalten
F8:	Übertaktungsprofil laden
F9:	Übertaktungsprofil speichern
F10:	Änderungen speichern und zurücksetzen*
F12:	Screenshot erstellen und auf USB-Stick speichern (nur FAT/ FAT32-Format).
Ctrl+F:	Suchseite aufrufen

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster, das die Änderungsinformationen anzeigt. Wählen Sie zwischen "Yes" (Ja) oder "No" (Nein), um Ihre Wahl zu bestätigen.

BIOS zurücksetzen
Möglicherweise müssen Sie die Standard-BIOS-Einstellungen wiederherstellen, um bestimmte Probleme zu lösen. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

Gehen Sie ins BIOS und drücken Sie F6, um die optimierten Standardeinstellungen zu laden.
Überbrücken Sie den Clear CMOS-Jumper auf dem Mainboard.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie CMOS-Daten löschen. Bitte beachten Sie den Abschnitt Clear CMOS-Jumper zum Zurücksetzen des BIOS.

BIOS aktualisieren
BIOS mit M-FLASH aktualisieren
Vor der Aktualisierung:
Bitte laden Sie die neueste BIOS-Datei, die Ihrem Mainboard-Modell entspricht, von der MSI-Website herunter. Speichern Sie anschließend die BIOS-Datei auf dem USB-Flash-Laufwerk.

BIOS aktualisieren:

Wechseln Sie mit dem Multi-BIOS-Schalter zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Mainboard diesen Schalter nicht besitzt.
Stecken Sie das USB-Flash-Laufwerk, das die Update-Datei enthält, in den USB-Anschluss.
Bitte beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.

Neustart und drücken Sie die Taste Ctrl + F5 während des POST und klicken Sie auf "Yes" (Ja), um das System neu zu starten.
Drücken Sie <Ctrl+F5>, um M-Flash für das BIOS-Update zu aktivieren.
Neustart und drücken Sie die Taste Del während des POST, um das BIOS aufzurufen. Klicken Sie auf die Schaltfläche M-FLASH und klicken Sie auf "Yes" (Ja), um das System neu zu starten.

Wählen Sie eine BIOS-Datei aus, um den BIOS-Update-Vorgang durchzuführen.
Wenn Sie dazu aufgefordert werden, klicken Sie auf "Yes" (Ja), um die BIOS-Wiederherstellung zu starten.
Nachdem der Flash-Vorgang zu 100% abgeschlossen ist, startet das System automatisch neu.

BIOS mit MSI Center aktualisieren
Vor der Aktualisierung:

Stellen Sie sicher, dass der LAN-Treiber bereits installiert ist und die Internetverbindung ordnungsgemäß eingerichtet ist.
Bitte schließen Sie alle anderen Anwendungssoftware, bevor Sie das BIOS aktualisieren.

BIOS aktualisieren:

Installieren und starten Sie MSI Center und navigieren Sie zur Support (Unterstützung)-Seite.
Wählen Sie "Live Update" (Live-Update) und klicken Sie auf die Schaltfläche "Advance" (Erweitert).
Wählen Sie die BIOS-Datei aus und klicken Sie auf die Schaltfläche "Install" (Installieren).
Die Installationserinnerung wird angezeigt, klicken Sie dann auf die Schaltfläche "Install" (Installieren).
Das System startet automatisch neu, um das BIOS zu aktualisieren.
Nachdem der Flash-Vorgang zu 100% abgeschlossen ist, startet das System automatisch neu.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI PRO H510M-B II Handbuch herunterladen
