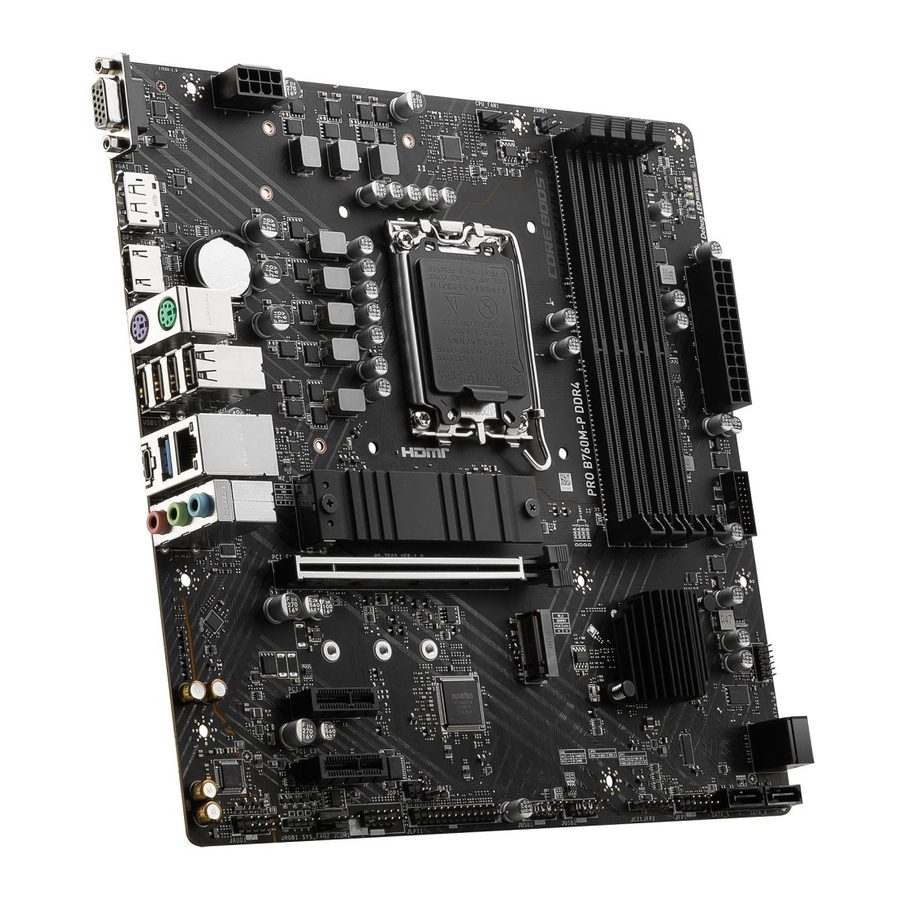

MSI PRO B760M-P DDR4 - Mainboard-Handbuch

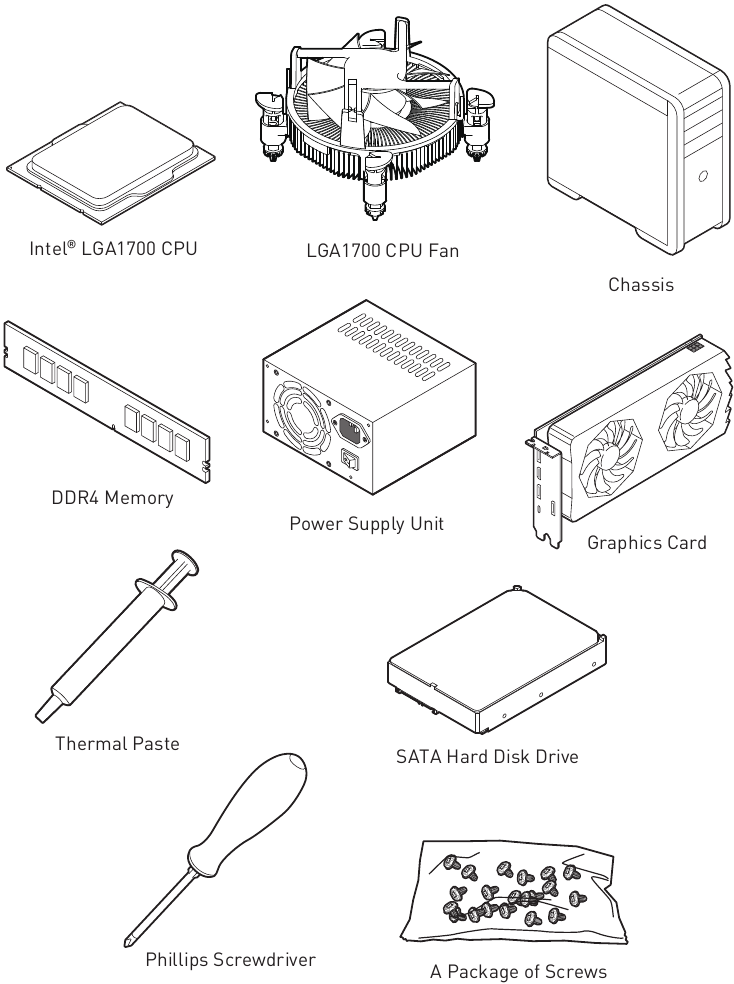

Vorbereitung von Werkzeugen und Komponenten

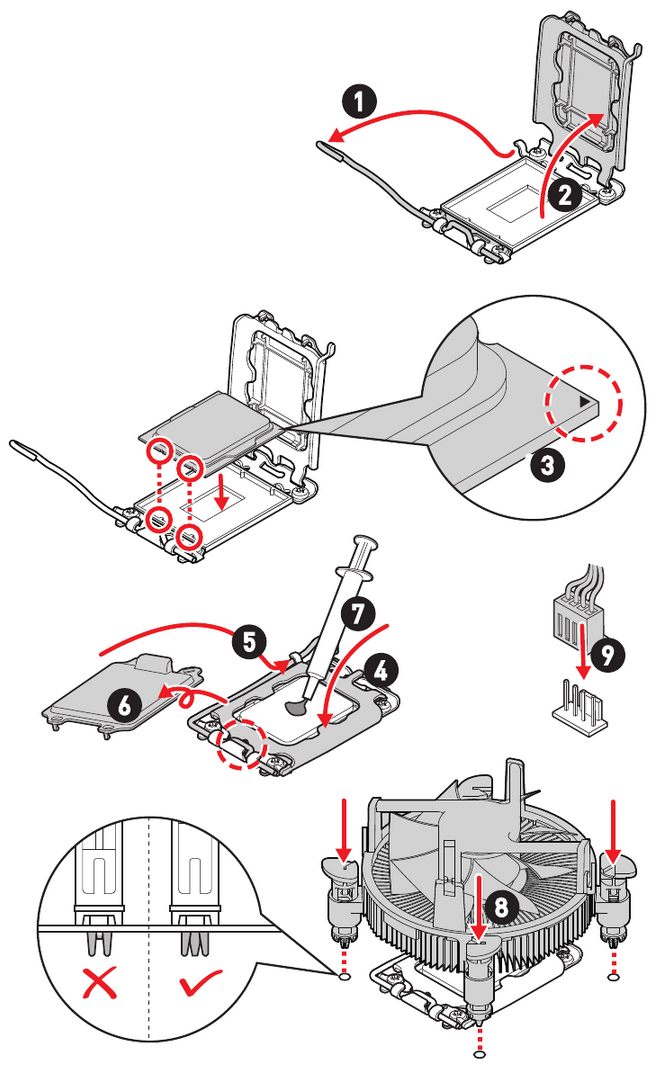

Prozessor installieren

• https://youtu.be/KMf9oIDsGes

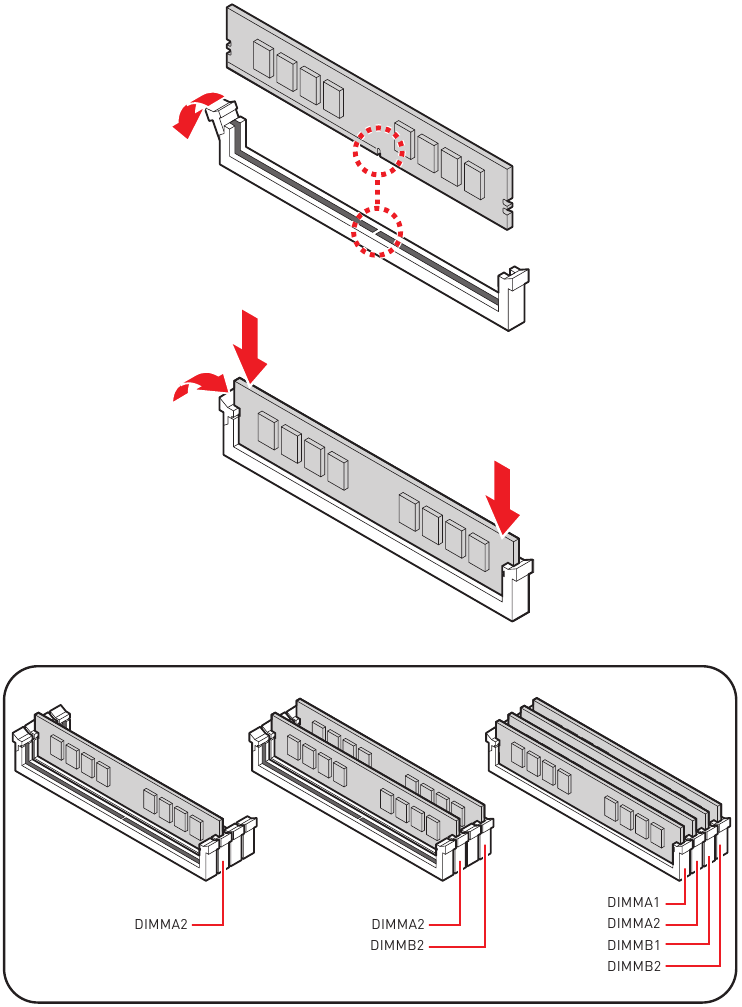

DDR4-Speicher installieren

• https://youtu.be/XiNmkDNZcZk

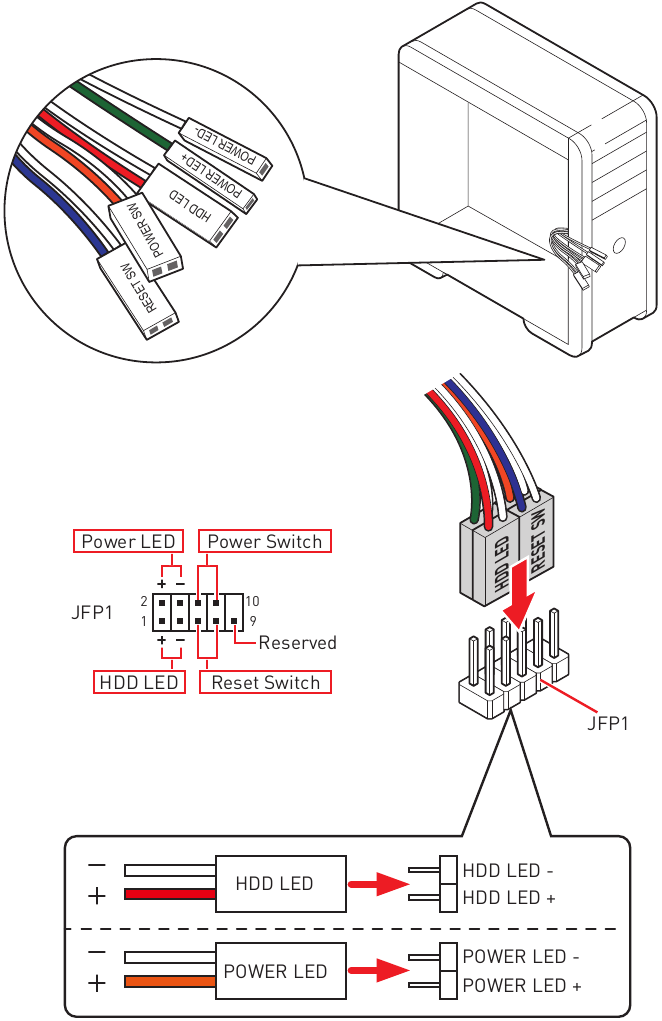

Frontpanel-Anschluss verbinden

• http://youtu.be/DPELIdVNZUI

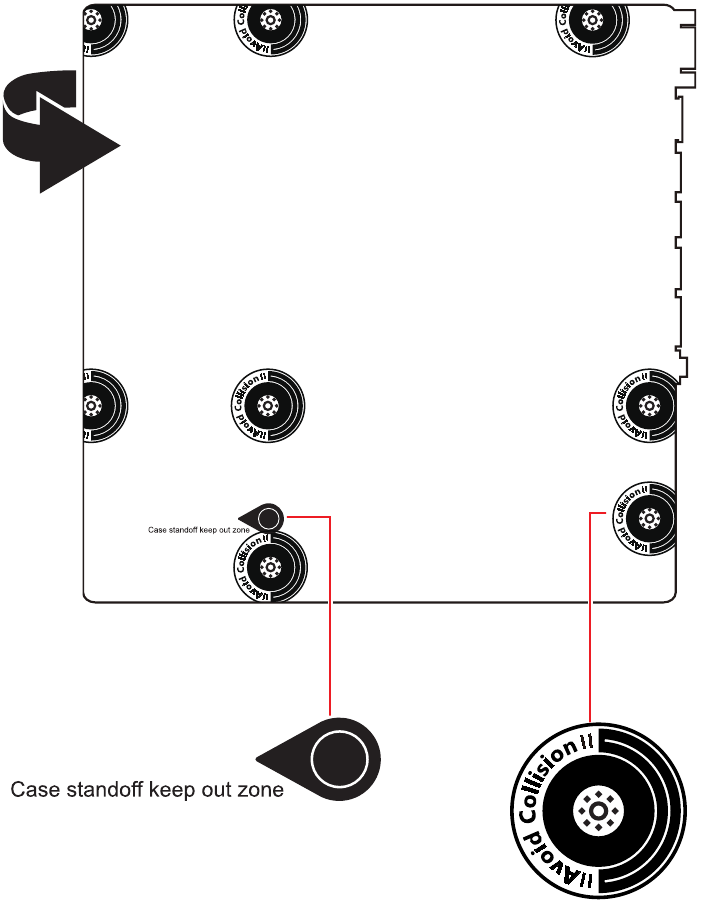

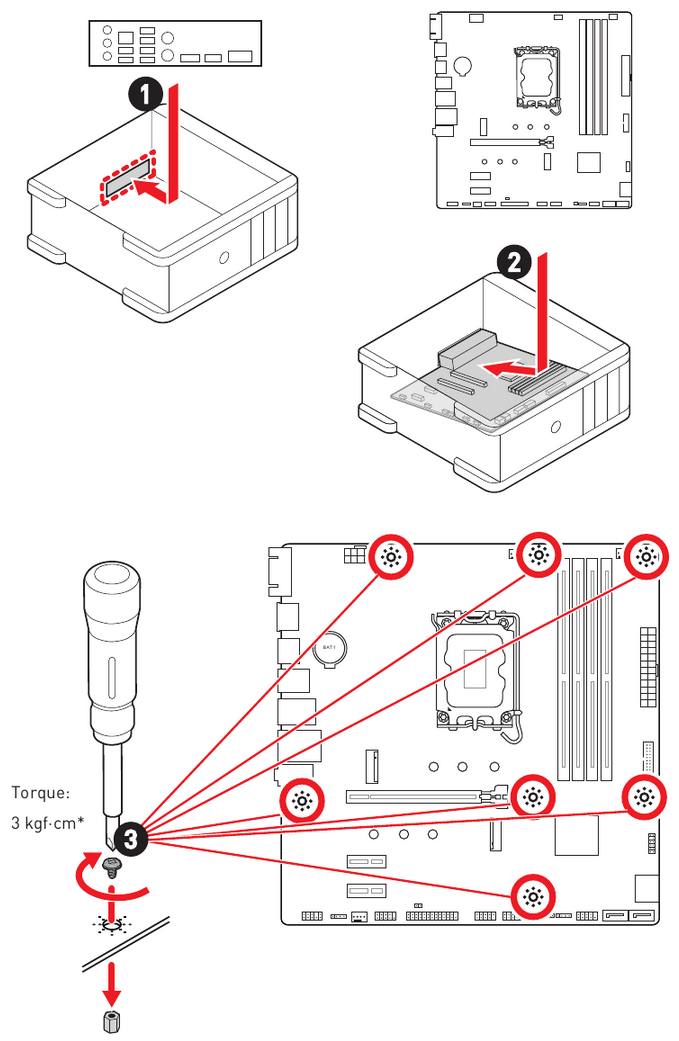

Mainboard installieren

*3 kgf·cm = 0.3 N·m = 2.6 lbf·in

• https://youtu.be/wWI6Qt51Wnc

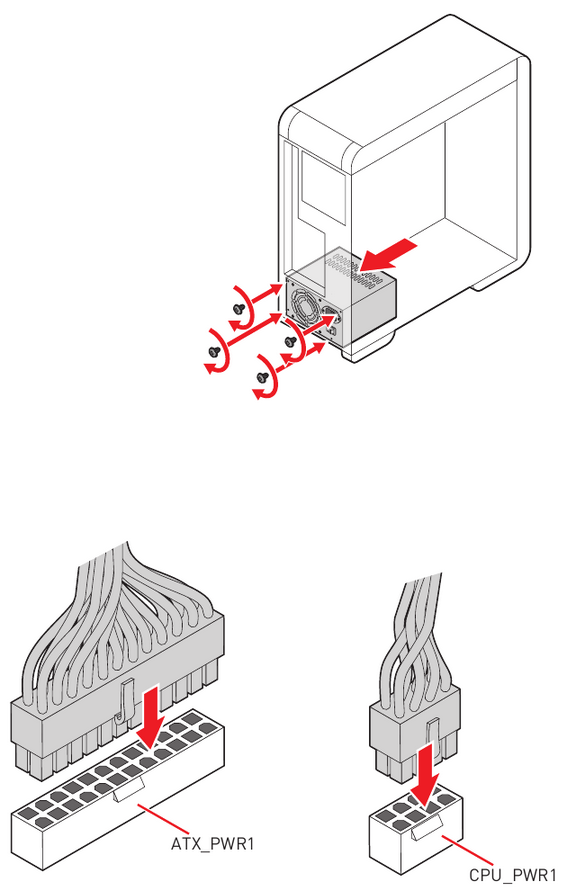

Stromanschlüsse verbinden

• http://youtu.be/gkDYyR_83I4

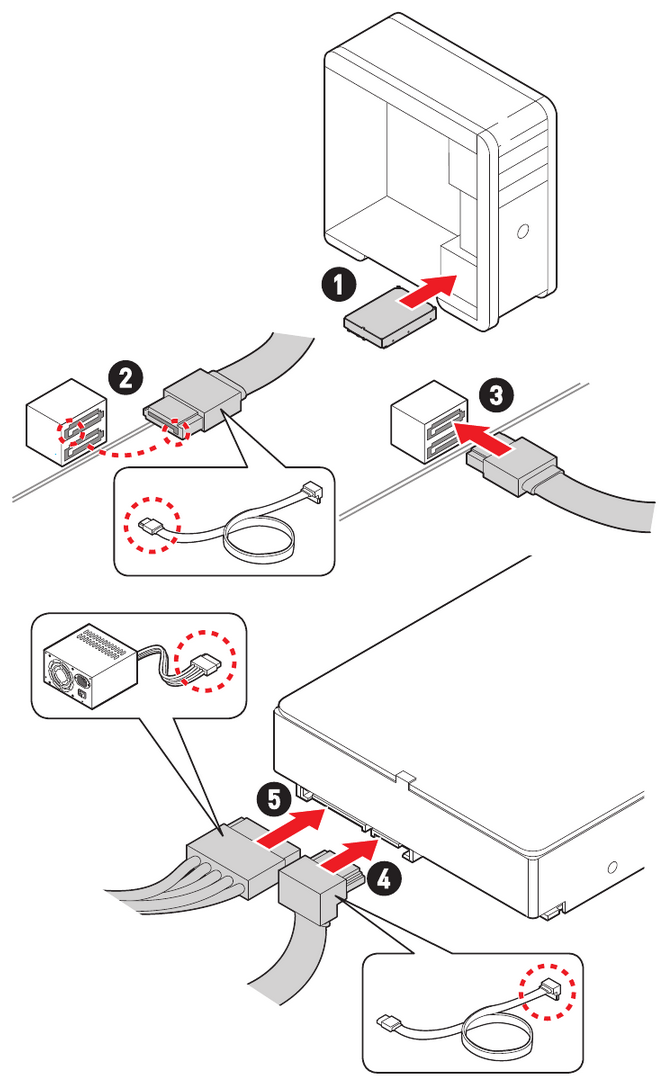

SATA-Laufwerke installieren

• http://youtu.be/RZsMpqxythc

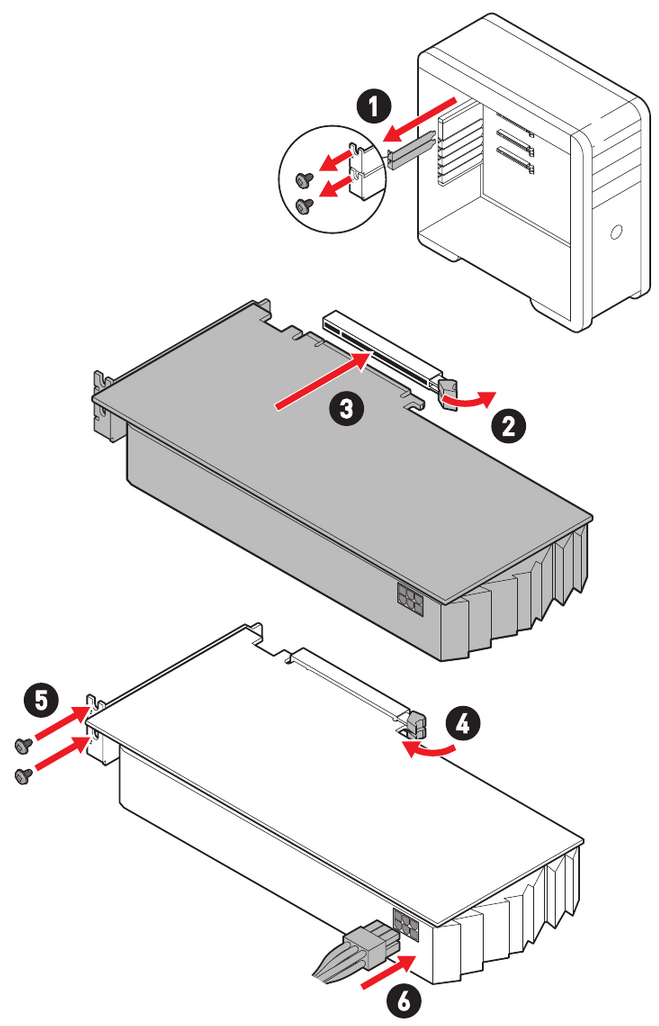

Grafikkarte installieren

• http://youtu.be/mG0GZpr9w_A

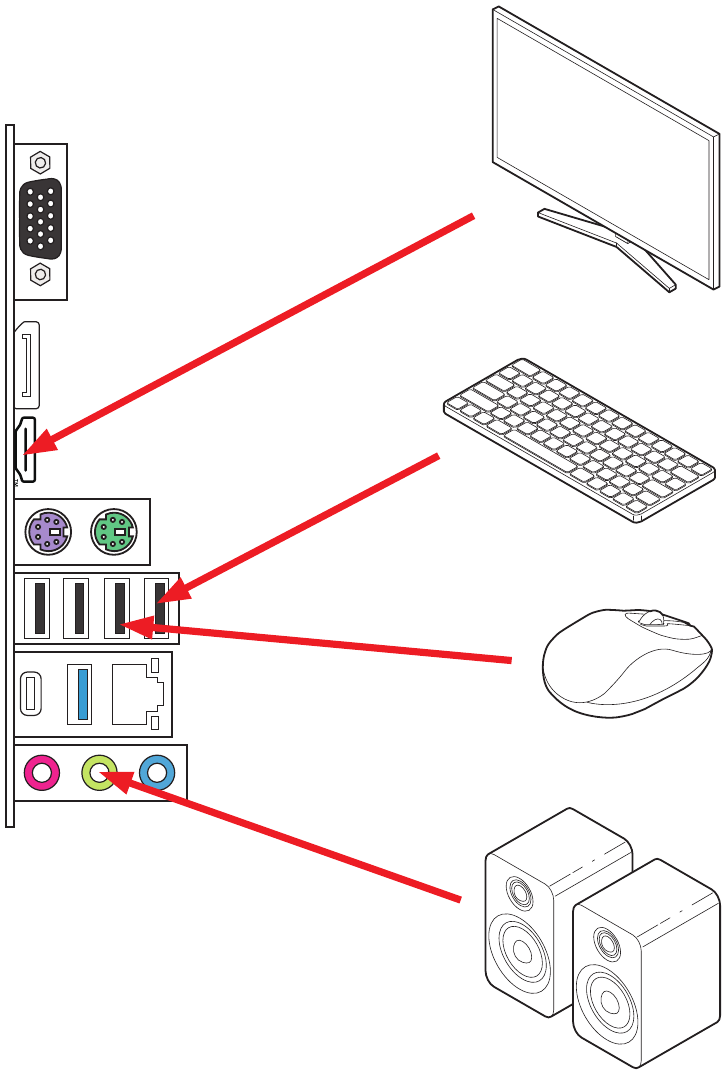

Peripheriegeräte anschließen

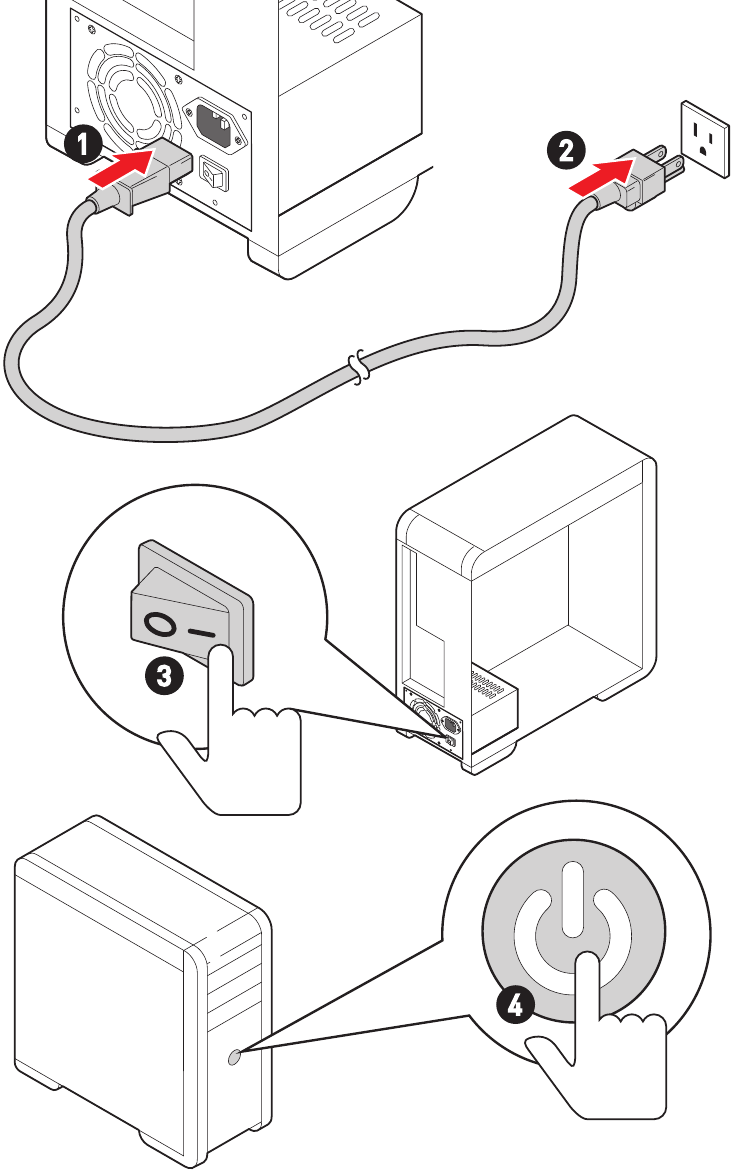

Einschalten

Spezifikationen

CPU	Unterstützt Intel® Core™ Prozessoren der 12./13. Generation, Pentium® Gold und Celeron® Prozessoren* Prozessorsockel LGA1700 * Bitte besuchen Sie www.msi.com für den neuesten Support-Status, sobald neue Prozessoren veröffentlicht werden.
Chipsatz	Intel® B760 Chipsatz
Arbeitsspeicher	4x DDR4-Speichersteckplätze, Unterstützung von bis zu 128 GB* Unterstützt 1R 2133/ 2666/ 3200 MHz (gemäß JEDEC & POR) Maximale Übertaktungsfrequenz: 1DPC 1R Maximale Geschwindigkeit bis zu 4800+ MHz 1DPC 2R Maximale Geschwindigkeit bis zu 4600+ MHz 2DPC 1R Maximale Geschwindigkeit bis zu 4400+ MHz 2DPC 2R Maximale Geschwindigkeit bis zu 4000+ MHz Unterstützt Dual-Channel-Modus Unterstützt non-ECC, ungepufferten Speicher Unterstützt Intel® Extreme Memory Profile (XMP) * Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.
Erweiterungssteckplätze	1x PCIe x16 Steckplatz PCI_E1 Steckplatz (von CPU) Unterstützt PCIe 4.0 x16 2x PCIe x1 Steckplätze PCI_E2 & PCI_E3 Steckplätze (von B760 Chipsatz) Unterstützt PCIe 4.0 x1
Integrierte Grafik	1x HDMI™ 1.4 Anschluss, unterstützt eine maximale Auflösung von 4K 30Hz*/** 1x DisplayPort 1.4 Anschluss, unterstützt eine maximale Auflösung von 4K 60Hz*/** 1x VGA-Anschluss, unterstützt eine maximale Auflösung von 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz*/** * Nur verfügbar bei Prozessoren mit integrierter Grafik. ** Die Grafikspezifikationen können je nach installierter CPU variieren.
SATA-Anschlüsse	4x SATA 6Gbit/s Anschlüsse* (vom B760 Chipsatz) * SATA5 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_2 Steckplatz installiert wird.
M.2 SSD Steckplatz	2x M.2 Steckplätze (Key M) M2_1 Steckplatz (von CPU) Unterstützt bis zu PCIe 4.0 x4 Unterstützt 2242/ 2260/ 2280 Speichergeräte M2_2 Steckplatz* (von B760 Chipsatz) Unterstützt bis zu PCIe 4.0 x4 Unterstützt bis zu SATA 6Gbit/s Unterstützt 2242/ 2260/ 2280 Speichergeräte * SATA5 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_2 Steckplatz installiert wird.
RAID	Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA-Speichergeräte
Audio	Realtek® ALC897 Codec 7.1-Kanal High Definition Audio
LAN	1x Realtek® RTL8111H 1-Gbit/s-LAN-Controller
Stromanschlüsse	1x 24-Pin ATX Hauptstromanschluss 1x 8-Pin +12V Stromanschluss
Interne USB-Anschlüsse	1x USB 3.2 Gen 1 5-Gbit/s Typ-A Anschluss (vom B760 Chipsatz) Unterstützt zusätzlich 2 USB 3.2 Gen 1 5-Gbit/s Ports 2x USB 2.0 Typ-A Anschlüsse (vom B760 Chipsatz) Unterstützt zusätzlich 4 USB 2.0 Ports
Lüfteranschlüsse	1x 4-Pin CPU-Lüfteranschluss 2x 4-Pin Systemlüfteranschlüsse
Systemanschlüsse	1x Frontpanel-Audioanschluss 2x Systempanel-Anschlüsse 1x Gehäuse-Intrusion-Anschluss 1x TPM-Modulanschluss 1x Serieller Port-Anschluss 1x Paralleler Port-Anschluss
Jumper	1x Clear CMOS Jumper
LED-Funktionen	1x 4-Pin RGB-LED-Anschluss 4x EZ Debug LED
Anschlüsse der Rückseite	1x VGA-Anschluss 1x DisplayPort 1x HDMI™ Anschluss 1x Mausanschluss 1x Tastaturanschluss 4x USB 2.0 Typ-A Anschlüsse (vom B760 Chipsatz) 1x 1-Gbit/s-LAN (RJ45) Anschluss 1x USB 3.2 Gen 1 5-Gbit/s Typ-A Anschluss (vom B760 Chipsatz) 1x USB 3.2 Gen 2 10-Gbit/s Typ-C Anschluss (vom B760 Chipsatz) 3x Audiobuchsen
I/O-Controller	NUVOTON NCT6687D Controller Chip
Hardware-Monitor	CPU-/System-/Chipsatz-Temperaturerkennung CPU-/Systemlüfter-Drehzahlerkennung CPU-/Systemlüfter-Drehzahlsteuerung
Formfaktor	m-ATX Formfaktor 9,6 Zoll x 9,6 Zoll (244 mm x 244 mm)
BIOS-Funktionen	1x 256 Mb Flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Mehrsprachig
Software	Treiber MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Besondere Funktionen

MSI Center Funktionen

• Mystic light
• Ambient Link
• Frozr AI Cooling
• User Scenario
• True Color
• Live Update
• Hardware Monitoring
• Super Charger
• Devices Speed Up
• Smart Image Finder
• MSI Companion
• System Diagnosis

Thermische Funktionen

• M.2 Shield Frozr
• Lüfteranschlüsse (CPU + SYSTEM)

Leistung

• Core Boost
• VRM Power Design (VCPU / VGT / AUX)
• Memory Boost
• Lightning Gen 4 PCI-E / M.2 Slot

DIY-freundlich

• PCI-E Steel Armor
• EZ M.2 Clip
• EZ DEBUG LED
• EZ LED Control

Audio

• Audio Boost

RGB-Unterstützung

• Mystic Light Extension (RGB)

BIOS

• Click BIOS 5

Lieferumfang

Bitte überprüfen Sie den Inhalt Ihres Mainboard-Pakets. Es sollte Folgendes enthalten sein:

Platine

• 1x Mainboard

Dokumentation

• 1x Kurzanleitung zur Installation
• 1x Hinweis zu EU-Vorschriften

Kabel

• 1x SATA 6Gbit/s Kabel

Zubehör

• 1x M.2 Schrauben- und Abstandshalterpaket (2 Sets/Packung)
• 1x E/A-Blende

Sollten Artikel beschädigt sein oder fehlen, kontaktieren Sie bitte Ihren Händler.

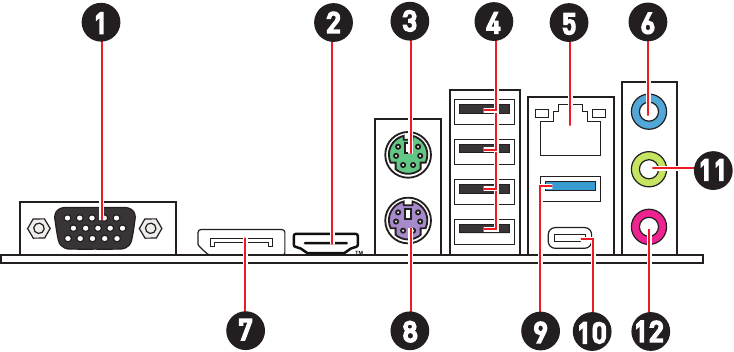

Anschlüsse der Rückseite

Position	Beschreibung
1	VGA-Anschluss
2	HDMI™-Anschluss
3	Maus-Anschluss
4	USB 2.0 Typ-A Anschlüsse (vom B760-Chipsatz)
5	1 Gbit/s LAN-Anschluss
6	Line-In-Anschluss
7	DisplayPort
8	Tastatur-Anschluss
9	USB 3.2 Gen 1 5Gbit/s Typ-A Anschluss (vom B760-Chipsatz)
10	USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss (vom B760-Chipsatz)
11	Line-Out-Anschluss
12	Mikrofon-Eingang

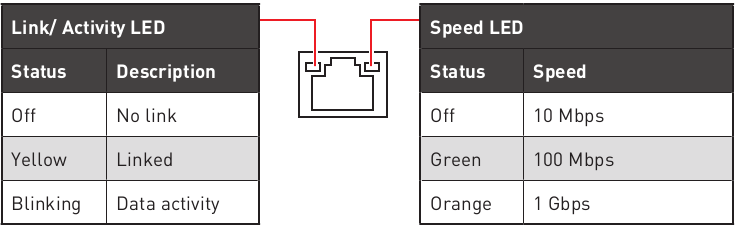

LAN-Anschluss-LED-Status-Tabelle

Anschluss der Audiobuchsen

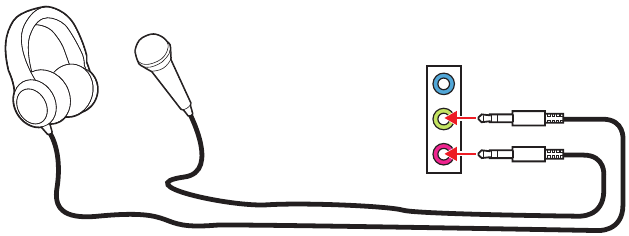

Diagramm: Audiobuchsen an Kopfhörer und Mikrofon

Diagramm: Audiobuchsen an Stereo-Lautsprecher

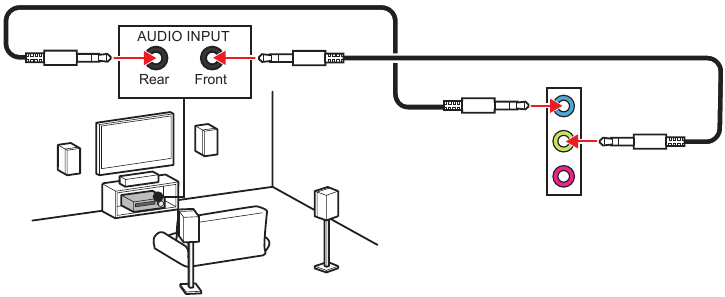

Diagramm: Audiobuchsen an 4-Kanal-Lautsprecher

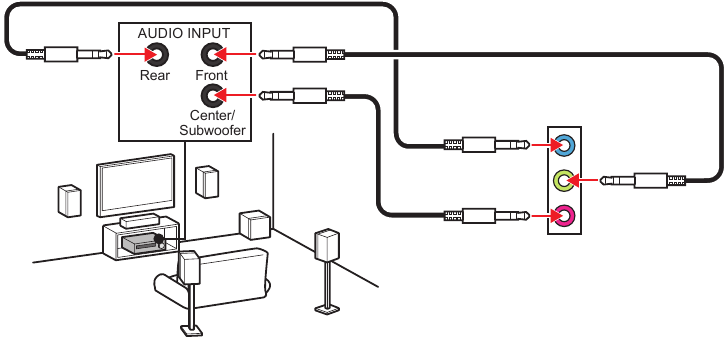

Diagramm: Audiobuchsen an 5.1-Kanal-Lautsprecher

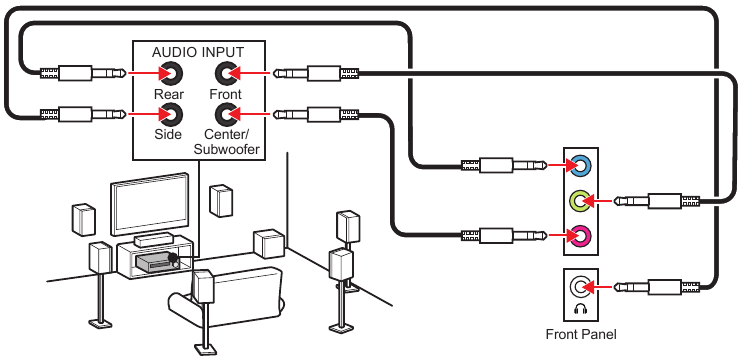

Diagramm: Audiobuchsen an 7.1-Kanal-Lautsprecher

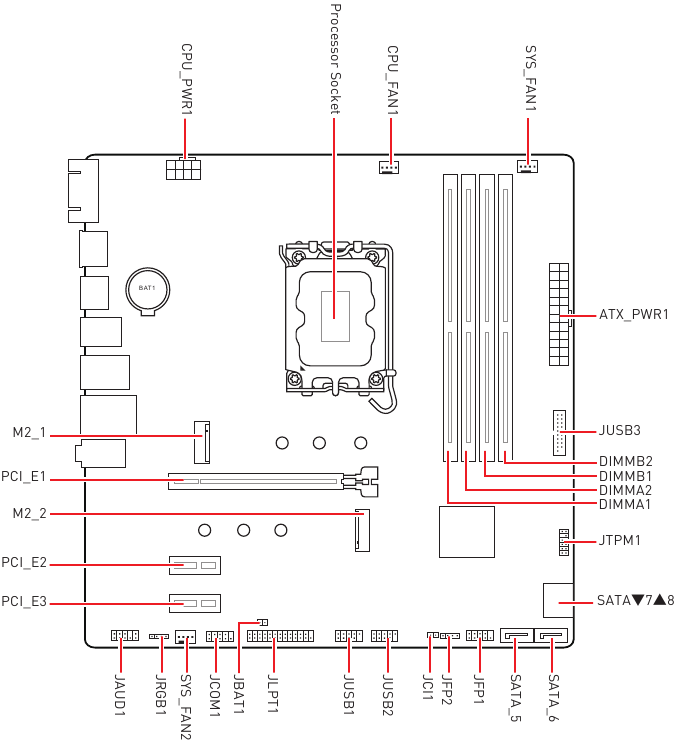

Übersicht der Komponenten

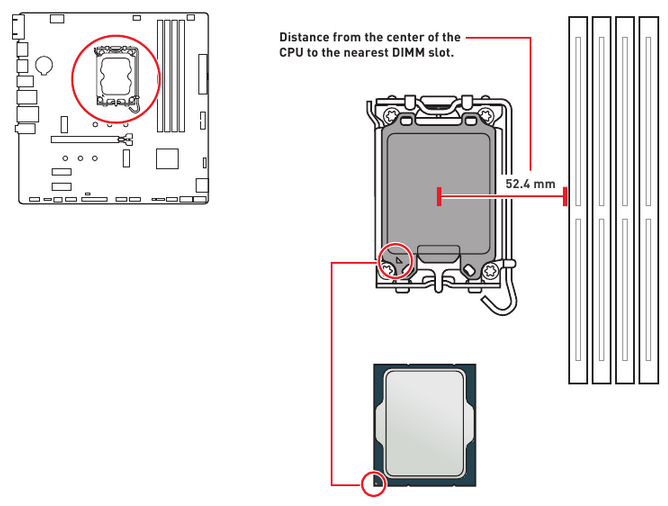

CPU-Sockel

Einführung zur LGA1700 CPU
Die Oberfläche der LGA1700 CPU hat vier Aussparungen und ein goldenes Dreieck, um die korrekte Ausrichtung der CPU für die Platzierung auf dem Motherboard zu erleichtern. Das goldene Dreieck ist der Pin 1-Indikator.

• Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
• Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Rücksendeanträge (Return Merchandise Authorization, RMA) bearbeiten, wenn nur das Motherboard mit der Schutzkappe auf dem CPU-Sockel versehen ist.
• Beim Installieren einer CPU denken Sie immer daran, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
• Vergewissern Sie sich, dass der CPU-Kühler vor dem Starten Ihres Systems eine dichte Verbindung mit der CPU hergestellt hat.
• Überhitzung kann die CPU und das Motherboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitpads) zwischen CPU und Kühler aufzutragen, um die Wärmeableitung zu verbessern.
• Wenn die CPU nicht installiert ist, schützen Sie die CPU-Sockelstifte immer, indem Sie den Sockel mit der Plastikkappe abdecken.
• Wenn Sie eine separate CPU und einen Kühler erworben haben, beachten Sie bitte die Dokumentation in der Kühlerverpackung für weitere Details zur Installation.
• Dieses Motherboard ist für Übertaktung ausgelegt. Bevor Sie versuchen zu übertakten, stellen Sie bitte sicher, dass alle anderen Systemkomponenten die Übertaktung tolerieren können. Jeder Versuch, außerhalb der Produktspezifikationen zu operieren, wird nicht empfohlen. MSI® übernimmt keine Garantie für Schäden oder Risiken, die durch unangemessenen Betrieb außerhalb der Produktspezifikationen verursacht werden.

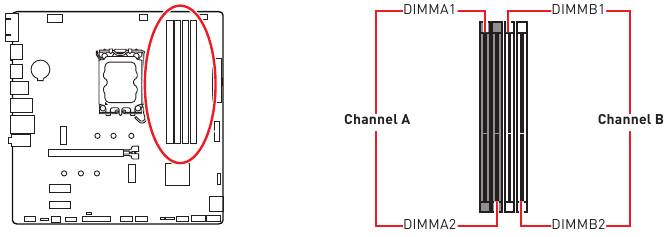

DIMM-Steckplätze

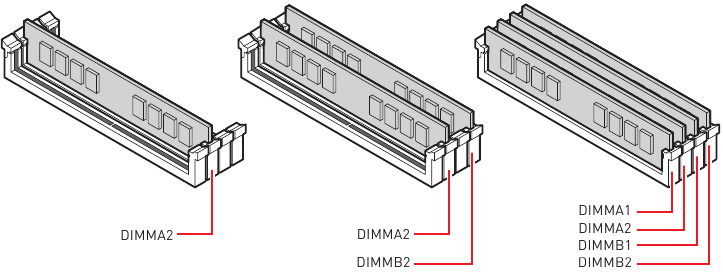

Installation des Speichermoduls

• Um die Systemstabilität im Dual-Channel-Modus zu gewährleisten, müssen Speichermodule vom gleichen Typ, gleicher Anzahl und gleicher Dichte sein.
• Einige Speichermodule können beim Übertakten mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten, da die Speicherfrequenz von ihrem Serial Presence Detect (SPD) abhängt. Gehen Sie ins BIOS und suchen Sie nach der DRAM Frequency, um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit dem angegebenen oder einer höheren Frequenz betreiben möchten.
• Es wird empfohlen, für die Installation oder Übertaktung von voll belegten DIMMs ein effizienteres Speicherkühlsystem zu verwenden.
• Die Stabilität und Kompatibilität des installierten Speichermoduls hängt beim Übertakten von der installierten CPU und den Geräten ab.
• Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.

PCI_E1~3: PCIe-Erweiterungssteckplätze

PCI_E1: PCIe 4.0 x16 (Von CPU)
PCI_E2: PCIe 4.0 x1 (Vom B760-Chipsatz)
PCI_E3: PCIe 4.0 x1 (Vom B760-Chipsatz)

• Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Graphics Card Bolster verwenden, um ihr Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
• Beim Hinzufügen oder Entfernen von Erweiterungskarten schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware- oder Softwareänderungen zu überprüfen.

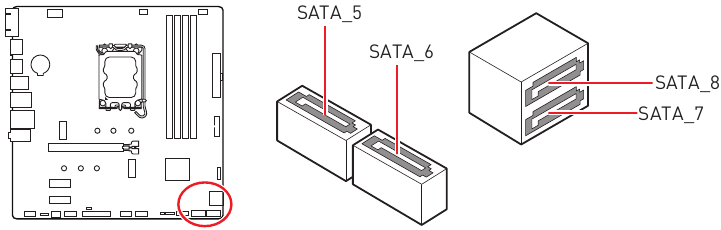

SATA_5~8: SATA 6Gb/s-Anschlüsse

Diese Anschlüsse sind SATA 6Gb/s-Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

• Bitte falten Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
• SATA-Kabel haben an beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker zur Platzersparnis mit dem Motherboard zu verbinden.
• SATA5 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_2-Steckplatz installiert ist.

M2_1~2: M.2-Steckplätze (Key M)

• Intel® RST unterstützt nur PCIe M.2 SSDs mit UEFI ROM.

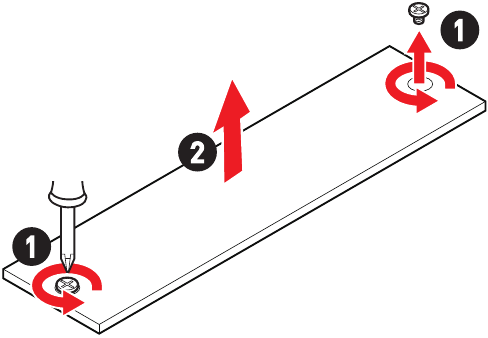

Installation eines M.2-Moduls im M2_1-Steckplatz

1. Lösen Sie die Schrauben des M.2 Shield Frozr Kühlkörpers.
2. Heben Sie den M.2 Shield Frozr Kühlkörper an und entfernen Sie ihn.

3. Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend der Länge Ihrer SSD. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.

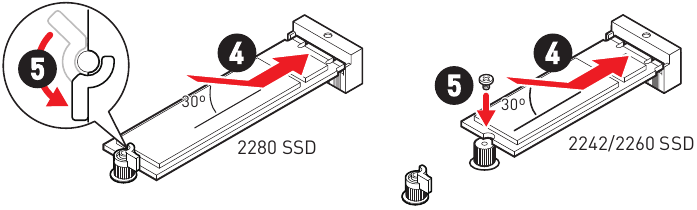

4. Führen Sie Ihre M.2 SSD in einem 30-Grad-Winkel in den M.2-Steckplatz ein.
5. Bei einer 2280 SSD drehen Sie den EZ M.2 Clip, um die M.2 SSD zu fixieren. Bei einer 2242/ 2260 SSD befestigen Sie die M.2 SSD mit der mitgelieferten M.2-Schraube.

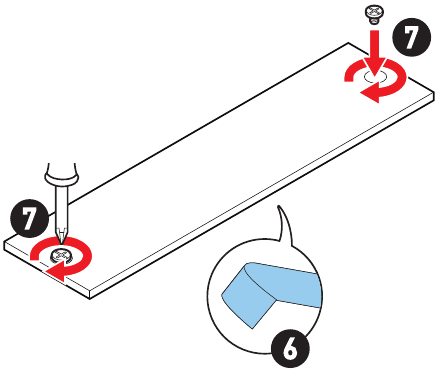

6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr Kühlkörper.
7. Setzen Sie den M.2 Shield Frozr Kühlkörper wieder ein und befestigen Sie ihn.

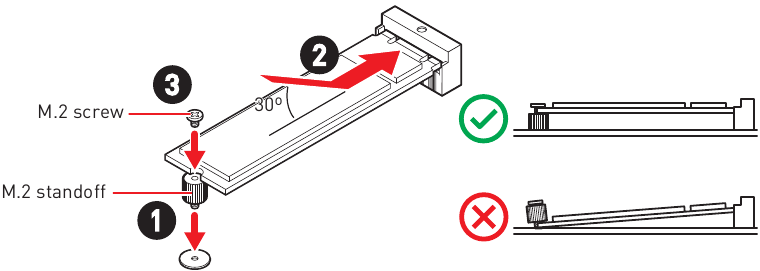

Installation eines M.2-Moduls im M2_2-Steckplatz

1. Befestigen Sie bei Bedarf den mitgelieferten M.2-Abstandshalter entsprechend der Länge Ihrer M.2 SSD.
2. Führen Sie Ihre M.2 SSD in einem 30-Grad-Winkel in den M.2-Steckplatz ein.
3. Befestigen Sie die M.2 SSD mit der mitgelieferten M.2-Schraube.

JAUD1: Front-Audioanschluss

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen an der Vorderseite.

Pin	Signal Name	Pin	Signal Name
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

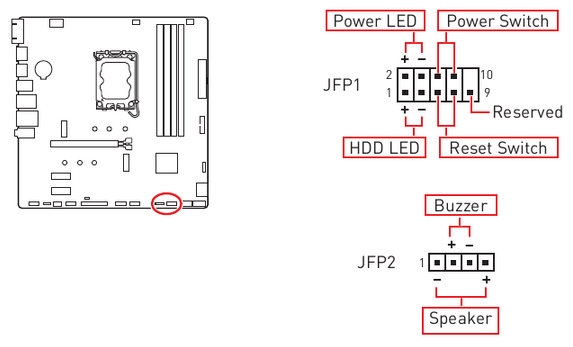

JFP1, JFP2: Frontpanel-Anschlüsse

Der JFP1-Anschluss steuert das Einschalten, das Zurücksetzen der Stromversorgung und die LEDs an Ihrem PC-Gehäuse/Chassis. Die Power Switch/Reset Switch-Header ermöglichen den Anschluss des Einschalt-/Reset-Knopfs. Der Power LED-Header verbindet sich mit der LED-Leuchte am PC-Gehäuse, und der HDD LED-Header zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für den Buzzer und Lautsprecher. Um die Kabel vom PC-Gehäuse mit den richtigen Pins zu verbinden, beachten Sie bitte die folgenden Abbildungen.

Bitte beachten Sie, dass Power LED und HDD LED eine positive und negative Verbindung haben; Sie müssen das Kabel mit dem entsprechenden positiven und negativen Anschluss auf dem Motherboard verbinden. Andernfalls funktionieren die LEDs nicht richtig.

JCI1: Gehäuse-Intrusions-Anschluss

Dieser Anschluss ermöglicht den Anschluss des Gehäuse-Intrusions-Schalterkabels.

Normal (Standard)

Ein Gehäuse-Intrusions-Ereignis auslösen

Verwendung des Gehäuse-Intrusions-Detektors

1. Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Intrusions-Schalter/Sensor am Gehäuse.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stellen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste, um Yes (Ja) auszuwählen.
6. Sobald die Gehäuseabdeckung erneut geöffnet wird, wird beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm angezeigt.

Zurücksetzen der Gehäuse-Intrusions-Warnung

1. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stellen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste, um Yes (Ja) auszuwählen.

CPU_PWR1, ATX_PWR1: Stromanschlüsse

Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

CPU_PWR1

Pin	Signal Name	Pin	Signal Name
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signal Name	Pin	Signal Name
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

Stellen Sie sicher, dass alle Stromkabel sicher an ein geeignetes ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Motherboards zu gewährleisten.

JCOM1: Anschluss für serielle Schnittstelle

Dieser Anschluss ermöglicht den Anschluss der optionalen seriellen Schnittstelle mit Blende.

Pin	Signalname	Pin	Signalname
1	DCD	2	SIN
3	SOUT	4	DTR
5	Ground	6	DSR
7	RTS	8	CTS
9	RI	10	Kein Pin

JLPT1: Anschluss für parallele Schnittstelle

Dieser Anschluss ermöglicht den Anschluss der optionalen parallelen Schnittstelle mit Blende.

Pin	Signalname	Pin	Signalname
1	RSTB#	2	AFD#
3	PRND0	4	ERR#
5	PRND1	6	PINIT#
7	PRND2	8	LPT_SLIN#
9	PRND3	10	Ground
11	PRND4	12	Ground
13	PRND5	14	Ground
15	PRND6	16	Ground
17	PRND7	18	Ground
19	ACK#	20	Ground
21	BUSY	22	Ground
23	PE	24	Ground
25	SLCT	26	Kein Pin

JUSB3: USB 3.2 Gen 1 Anschluss

Dieser Anschluss ermöglicht den Anschluss von USB 3.2 Gen 1 5Gbps-Anschlüssen an der Vorderseite.

Pin	Signalname	Pin	Signalname
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	Kein Pin

Beachten Sie, dass die Power- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JUSB1~2: USB 2.0 Anschlüsse

Diese Anschlüsse ermöglichen den Anschluss von USB 2.0-Ports an der Vorderseite.

Pin	Signalname	Pin	Signalname
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	Kein Pin	10	NC

• Beachten Sie, dass die VCC- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
• Um Ihr iPad, iPhone und iPod über USB-Ports aufzuladen, installieren Sie bitte das MSI Center Dienstprogramm.

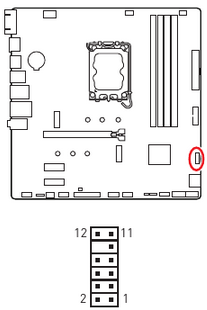

JTPM1: TPM Modul-Anschluss

Dieser Anschluss ist für TPM (Trusted Platform Module) vorgesehen. Weitere Details und Anwendungshinweise finden Sie im Handbuch zur TPM-Sicherheitsplattform.

Pin	Signalname	Pin	Signalname
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI-Daten)	4	Master Out Slave In (SPI-Daten)
5	Reserviert	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserviert	10	Kein Pin
11	Reserviert	12	Interrupt-Anforderung

CPU_FAN1, SYS_FAN1~2: Lüfteranschlüsse

Lüfteranschlüsse können als PWM-Modus (Pulsweitenmodulation) oder DC-Modus klassifiziert werden. Lüfteranschlüsse im PWM-Modus liefern eine konstante 12V-Ausgabe und regeln die Lüfterdrehzahl über ein Drehzahlregelsignal. Lüfteranschlüsse im DC-Modus steuern die Lüfterdrehzahl durch Änderung der Spannung. Die Lüfteranschlüsse im Auto-Modus können PWM- und DC-Modus automatisch erkennen.
Sie können die Lüfter im **BIOS> HARDWARE MONITOR**-Panel steuern. Es ermöglicht Ihnen, DC oder PWM für Ihren Lüftertyp einzustellen. Aktivieren Sie den **Smart Fan Mode**, um die Lüfterdrehzahl entsprechend der CPU- oder Systemtemperatur zu ändern. Deaktivieren Sie den **Smart Fan Mode**, um den Lüfter mit maximaler Drehzahl laufen zu lassen.

Pinbelegung im PWM-Modus

Pin	Signalname	Pin	Signalname
1	Ground	2	+12V
3	Sense	4	Drehzahlregelsignal

Pinbelegung im DC-Modus

Pin	Signalname	Pin	Signalname
1	Ground	2	Spannungsregelung
3	Sense	4	NC

Spezifikationen der Lüfteranschlüsse

Anschluss	Standard-Lüftermodus	Max. Stromstärke	Max. Leistung
CPU_FAN1	Auto-Modus	2A	24W
SYS_FAN1~2	DC-Modus	1A	12W

Stellen Sie sicher, dass die Lüfter nach dem Umschalten des PWM-/DC-Modus ordnungsgemäß funktionieren.

JBAT1: CMOS löschen (BIOS zurücksetzen) Jumper

Es gibt einen CMOS-Speicher auf der Hauptplatine, der extern über eine auf der Hauptplatine befindliche Batterie mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, setzen Sie die Jumper, um den CMOS-Speicher zu löschen.

Daten behalten (Standard)

CMOS löschen/ BIOS zurücksetzen

BIOS auf Standardwerte zurücksetzen

1. Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Jumper-Kappe, um **JBAT1** für etwa 5-10 Sekunden zu überbrücken.
3. Entfernen Sie die Jumper-Kappe von **JBAT1**.
4. Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

BAT1: CMOS-Batterie

Wenn die CMOS-Batterie entladen ist, wird die Zeit im BIOS zurückgesetzt und die Systemkonfigurationsdaten gehen verloren. In diesem Fall müssen Sie die CMOS-Batterie ersetzen.

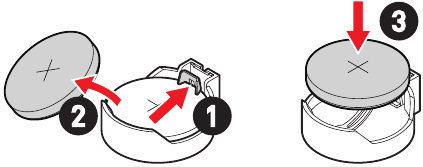

CMOS-Batterie ersetzen

1. Drücken Sie den Halteclip, um die Batterie zu lösen.
2. Entfernen Sie die Batterie aus der Fassung.
3. Setzen Sie die neue CR2032 Knopfzellenbatterie mit dem **+**-Zeichen nach oben ein. Stellen Sie sicher, dass der Halter die Batterie sicher festhält.

AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHREN

• Verschlucken kann zu chemischen Verbrennungen, Perforation von Weichgewebe und zum Tod führen.
• Schwere Verbrennungen können innerhalb von 2 Stunden nach der Einnahme auftreten.
• Wenn Sie glauben, dass Batterien verschluckt oder in irgendeinen Körperteil eingebracht wurden, suchen Sie sofort ärztliche Hilfe auf.

JRGB1: RGB LED-Anschluss

Der JRGB-Anschluss ermöglicht den Anschluss von 12V-5050-RGB-LED-Strips.

Pin	Signalname	Pin	Signalname
1	+12V	2	G
3	R	4	B

Anschluss des RGB-LED-Strips

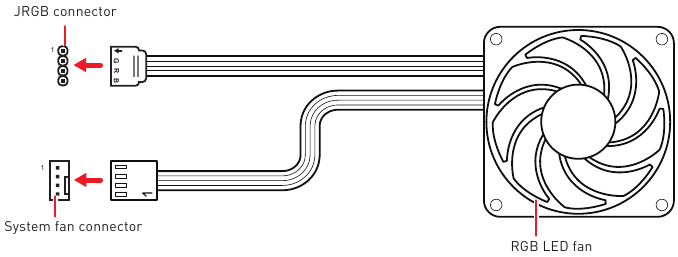

Anschluss des RGB-LED-Lüfters

• Der JRGB-Anschluss unterstützt kontinuierlich bis zu 2 Meter 5050 RGB-LED-Strips (12V/G/R/B) mit einer maximalen Nennleistung von 3A (12V).
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB-LED-Strip installieren oder entfernen.
• Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Strip zu steuern.

Onboard-LEDs

EZ Debug-LED

Diese LEDs zeigen den Debug-Status des Mainboards an.

CPU – zeigt an, dass die CPU nicht erkannt wurde oder defekt ist.
DRAM – zeigt an, dass der DRAM nicht erkannt wurde oder defekt ist.
VGA – zeigt an, dass die GPU nicht erkannt wurde oder defekt ist.
BOOT – zeigt an, dass das Startgerät nicht erkannt wurde oder defekt ist.

Installation von Betriebssystem, Treibern & MSI Center

Bitte laden Sie die neuesten Dienstprogramme und Treiber von www.msi.com herunter und aktualisieren Sie diese unter

Installation von Windows 10/ Windows 11

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows 10/ Windows 11 Installations-CD/-USB in Ihren Computer ein.
3. Drücken Sie die Taste Restart (Neu starten) am Computergehäuse.
4. Drücken Sie die Taste F11 während des Computer-POST (Power-On Self Test), um ins Boot Menu (Startmenü) zu gelangen.
5. Wählen Sie die Windows 10/ Windows 11 Installations-CD/-USB aus dem Boot Menu (Startmenü).
6. Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung Press any key to boot from CD or DVD... (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt. Andernfalls überspringen Sie diesen Schritt.
7. Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows 10/ Windows 11 zu installieren.

Installation von Treibern mit dem MSI Driver Utility Installer

• Einige neue Netzwerkchips werden von Windows 10/ Windows 11 nicht nativ unterstützt. Es wird empfohlen, den LAN-Treiber vor der Installation von Treibern mit dem MSI Driver Utility Installer zu installieren. Bitte besuchen Sie www.msi.com, um den LAN-Treiber für Ihr Mainboard zu installieren.
• Der MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie ihn während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel Live Update im MSI Center Handbuch, um die Treiber zu installieren. Sie können auch www.msi.com besuchen, um Ihr Mainboard zu suchen und die Treiber herunterzuladen.
• Der MSI Driver Utility Installer muss über das Internet installiert werden.

1. Starten Sie Ihren Computer unter Windows 10/ Windows 11.
2. Wählen Sie Start (Start) > Settings (Einstellungen) > Windows Update, und wählen Sie dann Check for updates (Nach Updates suchen).
3. Der MSI Driver Utility Installer wird automatisch angezeigt.

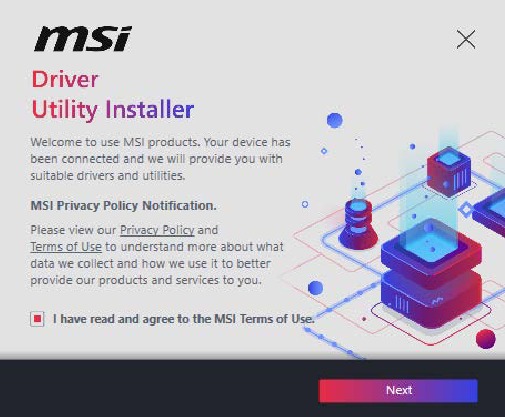

4. Wählen Sie das Kontrollkästchen I have read and agree to the MSI Terms of Use (Ich habe die Nutzungsbedingungen von MSI gelesen und stimme ihnen zu) aus und klicken Sie dann auf Next (Weiter).

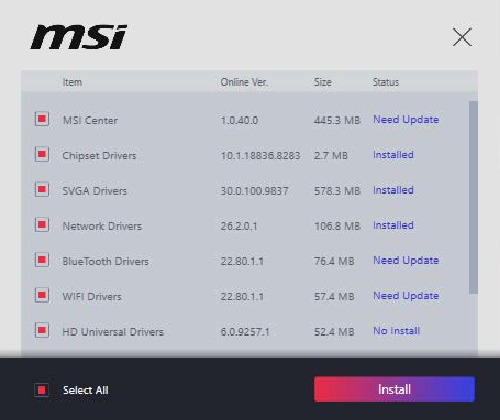

5. Aktivieren Sie das Kontrollkästchen Select All (Alle auswählen) in der unteren linken Ecke und klicken Sie auf Install (Installieren), um MSI Center und die Treiber zu installieren. Der Installationsfortschritt wird unten angezeigt.

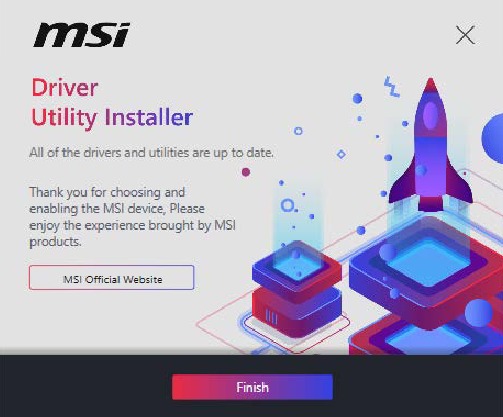

6. Sobald der Vorgang abgeschlossen ist, klicken Sie auf Finish (Fertigstellen).

MSI Center

MSI Center ist eine Anwendung, die Ihnen hilft, Spieleinstellungen einfach zu optimieren und Software zur Inhaltserstellung reibungslos zu nutzen. Es ermöglicht Ihnen auch, LED-Lichteffekte auf PCs und anderen MSI-Produkten zu steuern und zu synchronisieren. Mit MSI Center können Sie ideale Modi anpassen, die Systemleistung überwachen und die Lüftergeschwindigkeit einstellen.

MSI Center Benutzerhandbuch
Wenn Sie weitere Informationen zu MSI Center wünschen, lesen Sie bitte http://download.msi.com/manual/mb/MSICENTER.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

UEFI BIOS

MSI UEFI BIOS ist mit der UEFI (Unified Extensible Firmware Interface)-Architektur kompatibel. UEFI bietet viele neue Funktionen und Vorteile, die das traditionelle BIOS nicht erreichen kann, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als standardmäßigen Startmodus, um die Funktionen des neuen Chipsatzes voll auszuschöpfen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich auf UEFI BIOS, sofern nicht anders angegeben.

Vorteile von UEFI

• Schnelles Booten – UEFI kann das Betriebssystem direkt starten und den BIOS-Selbsttestprozess überspringen. Und eliminiert auch die Zeit für den Wechsel in den CSM-Modus während des POST.
• Unterstützt Festplattenpartitionen, die größer als 2 TB sind.
• Unterstützt mehr als 4 primäre Partitionen mit einer GUID-Partitionstabelle (GPT).
• Unterstützt eine unbegrenzte Anzahl von Partitionen.
• Unterstützt die vollen Funktionen neuer Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
• Unterstützt sicheren Start – UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

• 32-Bit Windows-Betriebssystem – dieses Mainboard unterstützt nur Windows 10/ Windows 11 64-Bit-Betriebssysteme.
• Ältere Grafikkarte – das System erkennt Ihre Grafikkarte. Wenn Sie ältere Grafikkarten verwenden, wird möglicherweise eine Warnmeldung angezeigt: There is no GOP (Graphics Output protocol) support detected in this graphics card (Auf dieser Grafikkarte wurde keine Unterstützung für GOP (Graphics Output Protocol) erkannt).

Wir empfehlen Ihnen, sie durch eine Grafikkarte mit GOP/UEFI-Unterstützung zu ersetzen oder eine CPU mit integrierter Grafik zu verwenden, um die normale Funktion zu gewährleisten.

So überprüfen Sie den BIOS-Modus

1. Schalten Sie Ihren Computer ein.
2. Drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Startvorgangs auf dem Bildschirm erscheint.
3. Nachdem Sie das BIOS aufgerufen haben, können Sie den BIOS Mode (BIOS-Modus) oben auf dem Bildschirm überprüfen.


BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für Systemstabilität unter normalen Bedingungen. Sie sollten die Standardeinstellungen immer beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

• BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung geringfügig vom neuesten BIOS abweichen und sollte nur als Referenz dienen. Sie können auch das Informationsfeld HELP (HILFE) für die Beschreibung des BIOS-Elements konsultieren.
• Die BIOS-Bildschirme, Optionen und Einstellungen variieren je nach System.

BIOS-Setup aufrufen

Drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Startvorgangs auf dem Bildschirm erscheint.

Funktionstaste

F1:	Allgemeine Hilfeliste
F2:	Ein Favoritenelement hinzufügen/entfernen
F3:	Menü 'Favoriten' aufrufen
F4:	Menü 'CPU-Spezifikationen' aufrufen
F5:	Menü 'Memory-Z' aufrufen
F6:	Optimierte Standardeinstellungen laden
F7:	Zwischen 'Advanced mode' (Erweitertem Modus) und 'EZ mode' (EZ-Modus) wechseln
F8:	Übertaktungsprofil laden
F9:	Übertaktungsprofil speichern
F10:	Änderungen speichern und zurücksetzen*
F12:	Einen Screenshot erstellen und auf einem USB-Flash-Laufwerk speichern (nur FAT/ FAT32-Format).
Ctrl+F:	Suchseite aufrufen

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster, das die Änderungsinformationen anzeigt. Wählen Sie zwischen Yes (Ja) oder No (Nein), um Ihre Wahl zu bestätigen.

BIOS Benutzerhandbuch
Wenn Sie weitere Anweisungen zur Einrichtung des BIOS wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

BIOS zurücksetzen

Möglicherweise müssen Sie die BIOS-Standardeinstellungen wiederherstellen, um bestimmte Probleme zu beheben. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

• Gehen Sie ins BIOS und drücken Sie F6, um die optimierten Standardeinstellungen zu laden.
• Überbrücken Sie den Clear CMOS-Jumper auf dem Mainboard.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie die CMOS-Daten löschen. Bitte beachten Sie den Abschnitt zum Clear CMOS-Jumper zum Zurücksetzen des BIOS.

BIOS aktualisieren

BIOS-Aktualisierung mit M-FLASH

Vor der Aktualisierung:
Bitte laden Sie die neueste BIOS-Datei, die Ihrem Mainboard-Modell entspricht, von der MSI-Website herunter. Speichern Sie die BIOS-Datei anschließend auf einem USB-Flash-Laufwerk.
BIOS aktualisieren:

1. Wechseln Sie über den Multi-BIOS-Schalter zum gewünschten BIOS-ROM. Überspringen Sie diesen Schritt, falls Ihr Mainboard diesen Schalter nicht besitzt.
2. Stecken Sie das USB-Flash-Laufwerk, das die Update-Datei enthält, in den USB-Anschluss.
3. Bitte beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.
   • Führen Sie einen Neustart durch und drücken Sie Strg + F5 während des POST und klicken Sie auf Yes (Ja), um das System neu zu starten.

   • Führen Sie einen Neustart durch und drücken Sie die Taste Entf während des POST, um das BIOS aufzurufen. Klicken Sie auf die Schaltfläche M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten.

4. Wählen Sie eine BIOS-Datei aus, um den BIOS-Aktualisierungsvorgang durchzuführen.
5. Klicken Sie bei Aufforderung auf Yes (Ja), um die Wiederherstellung des BIOS zu starten.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS-Aktualisierung mit MSI Center

Vor der Aktualisierung:

• Stellen Sie sicher, dass der LAN-Treiber bereits installiert und die Internetverbindung ordnungsgemäß eingerichtet ist.
• Bitte schließen Sie alle anderen Anwendungssoftwares, bevor Sie das BIOS aktualisieren.

BIOS aktualisieren:

1. Installieren und starten Sie MSI Center und gehen Sie zur Support-Seite.
2. Wählen Sie Live Update und klicken Sie auf die Schaltfläche Advance (Erweitert).
3. Wählen Sie die BIOS-Datei aus und klicken Sie auf die Schaltfläche Install (Installieren).
4. Die Installationserinnerung wird angezeigt, klicken Sie dann auf die Schaltfläche Install (Installieren).
5. Das System wird automatisch neu gestartet, um das BIOS zu aktualisieren.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

Technischer Support

Wenn ein Problem mit Ihrem System auftritt und keine Lösung im Benutzerhandbuch gefunden werden kann, wenden Sie sich bitte an Ihre Verkaufsstelle oder Ihren lokalen Händler. Alternativ können Sie die folgenden Hilfsmittel für weitere Unterstützung nutzen.

• Besuchen Sie die MSI-Website für technische Anleitungen, BIOS-Updates, Treiber-Updates und weitere Informationen: http://www.msi.com
• Registrieren Sie Ihr Produkt unter: http://register.msi.com

Revisionsverlauf

• Version 1.0, 2022/12, Erste Veröffentlichung.

Sicherheitsinformationen

• Die in diesem Paket enthaltenen Komponenten können durch elektrostatische Entladung (ESD) beschädigt werden. Bitte beachten Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
• Stellen Sie sicher, dass alle Komponenten sicher angeschlossen sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
• Halten Sie das Motherboard an den Kanten, um zu vermeiden, dass Sie empfindliche Komponenten berühren.
• Es wird empfohlen, beim Umgang mit dem Motherboard ein Erdungsarmband (ESD-Armband) zu tragen, um elektrostatische Schäden zu vermeiden. Wenn kein ESD-Armband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard handhaben.
• Lagern Sie das Motherboard in einem elektrostatisch abschirmenden Behälter oder auf einer antistatischen Matte, wenn es nicht installiert ist.
• Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf dem Motherboard oder irgendwo im Computergehäuse befinden.
• Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte zu dauerhaften Schäden an den Komponenten sowie zu Verletzungen des Benutzers führen.
• Wenn Sie bei einem Installationsschritt Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
• Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf.
• Halten Sie dieses Motherboard von Feuchtigkeit fern.
• Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, wie auf dem Netzteil (PSU) angegeben, bevor Sie das Netzteil an die Steckdose anschließen.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Legen Sie nichts auf das Netzkabel.
• Alle Vorsichtshinweise und Warnungen auf dem Motherboard sollten beachtet werden.
• Wenn eine der folgenden Situationen eintritt, lassen Sie das Motherboard von Servicepersonal überprüfen:
  • Flüssigkeit ist in den Computer eingedrungen.
  • Das Motherboard wurde Feuchtigkeit ausgesetzt.
  • Das Motherboard funktioniert nicht richtig oder Sie können es nicht gemäß dem Benutzerhandbuch zum Laufen bringen.
  • Das Motherboard ist heruntergefallen und beschädigt worden.
  • Das Motherboard weist offensichtliche Bruchspuren auf.
• Lassen Sie dieses Motherboard nicht in einer Umgebung über 60 °C (140 °F), da dies das Motherboard beschädigen kann.

Hinweis zu Gehäuse-Abstandshaltern

Um Schäden am Motherboard zu vermeiden, sind unnötige Montage-Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Sperrzonen für Gehäuse-Abstandshalter werden auf der Rückseite des Motherboards (wie unten gezeigt) als Warnung für den Benutzer markiert.

Hinweis zur Kollisionsvermeidung

Schutzlack ist um jedes Schraubenloch herum aufgedruckt, um Kratzer an den Teilen zu vermeiden.

Referenzen

• MSI - Weiterleitung
• MSI® ANLEITUNG Installation und Deinstallation von Intel LGA 1700 CPU - YouTube
• MSI® ANLEITUNG Installation und Deinstallation von DIMM-Speichermodulen - YouTube
• MSI® ANLEITUNG Installation von Frontpanel-Anschlüssen (JFP1) - YouTube
• MSI® ANLEITUNG Motherboard-Installation mit Drehmomentschrauber - YouTube
• MSI® ANLEITUNG Installation von Netzteilstromanschlüssen - YouTube
• MSI® ANLEITUNG Installation von SATA-Festplatten - YouTube
• MSI® ANLEITUNG Installation einer Grafikkarte im PCIe x16-Steckplatz mit Schmetterlingsverschluss - YouTube
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf
• Willkommen zur MSI-Mitgliedskonto-Anmeldung | MSI Member Center

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI PRO B760M-P DDR4 - Mainboard-Handbuch herunterladen

Verfügbare Sprachen
