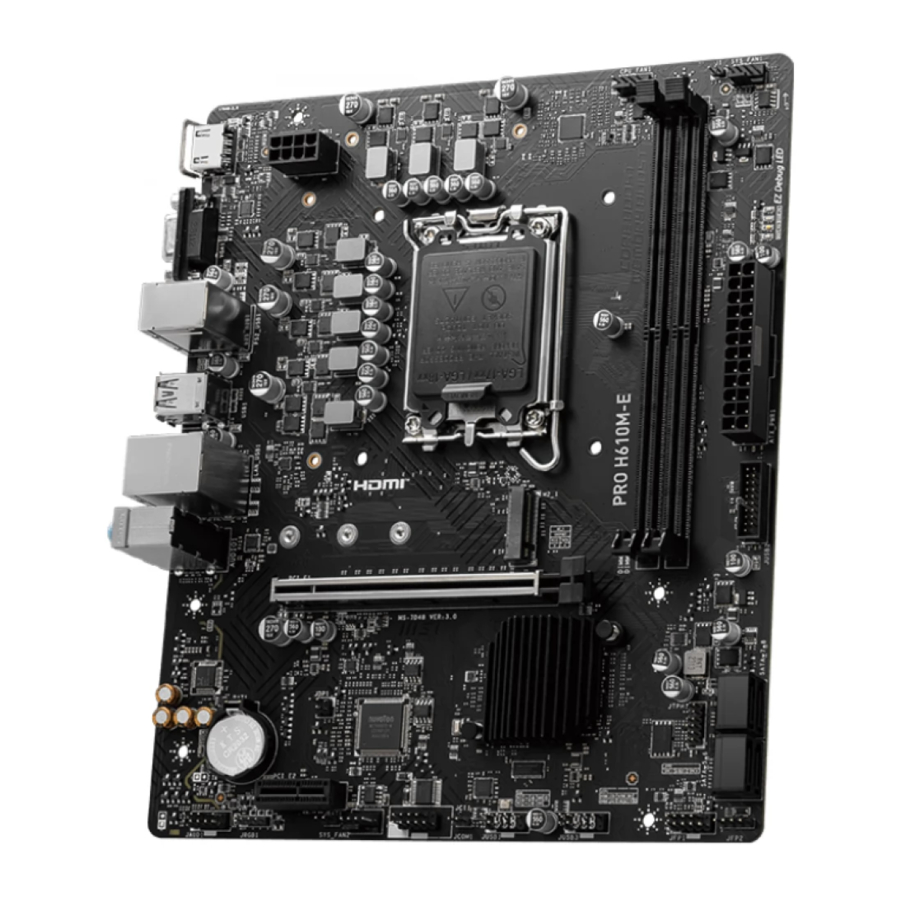

MSI PRO H610M-E Handbuch

Inhalt

1 Schnellstart
2 Spezifikationen
3 Besondere Funktionen
4 Lieferumfang
5 Anschlüsse der Rückseite
- 5.1 Status-Tabelle der LAN-Port-LED
- 5.2 Anschluss von Audiobuchsen
6 Übersicht der Komponenten
7 Onboard-LEDs
- 7.1 EZ Debug LED
8 Installation von Betriebssystem, Treibern & MSI Center
9 UEFI BIOS
10 Sicherheitshinweise

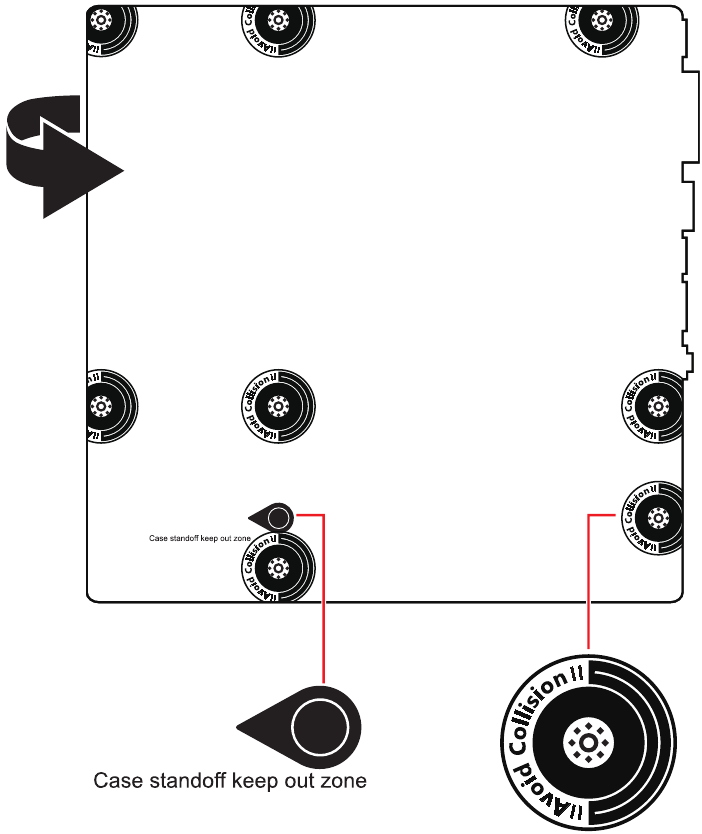

- 10.1 Hinweis zu Gehäuseabstandshaltern
11 Referenzen
12 Anleitung herunterladen
13 In anderen Sprachen

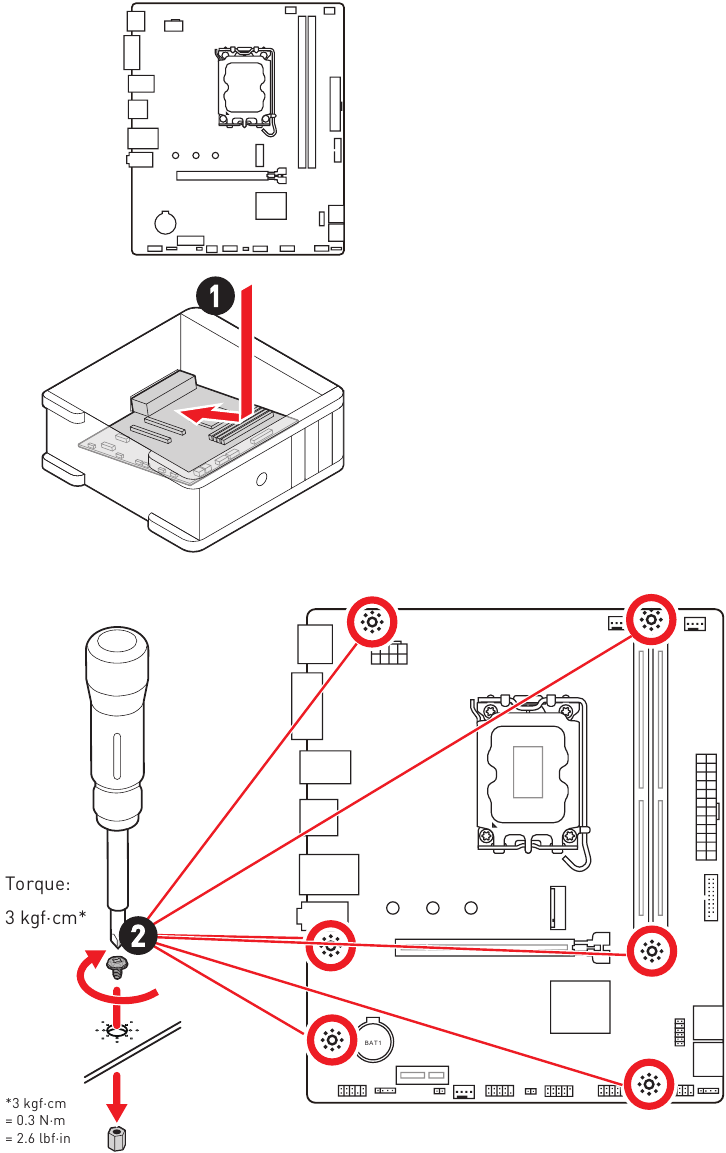

Schnellstart

Vielen Dank für den Kauf eines neuen Motherboards von MSI®. Dieser Schnellstart-Abschnitt enthält Demonstrationsdiagramme zur Installation Ihres Computers. Einige der Installationen bieten auch Videodemonstrationen. Bitte rufen Sie die URL auf, um das Video mit dem Webbrowser auf Ihrem Telefon oder Tablet anzusehen. Sie können die URL sogar durch Scannen des QR-Codes aufrufen.

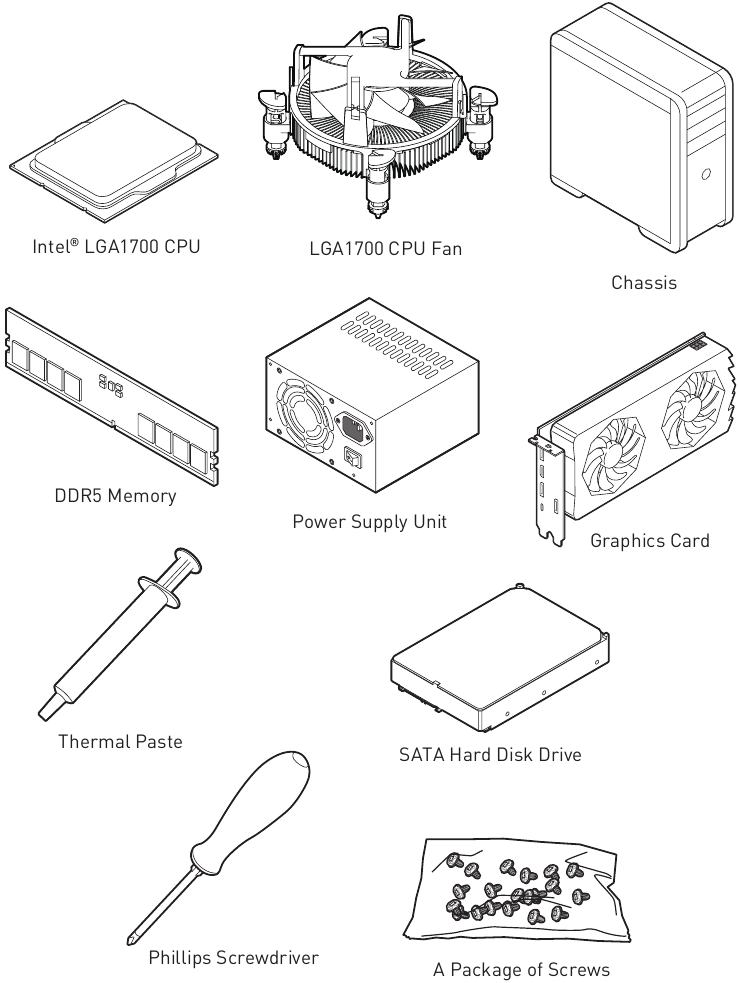

Vorbereitung von Werkzeugen und Komponenten

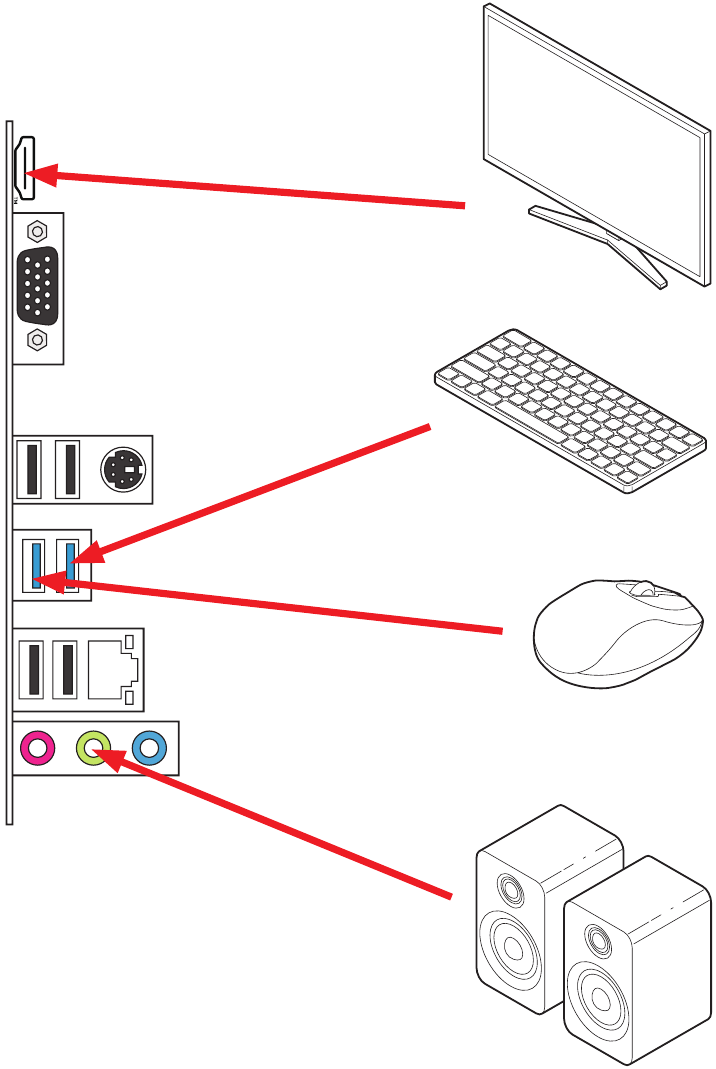

Anschließen von Peripheriegeräten

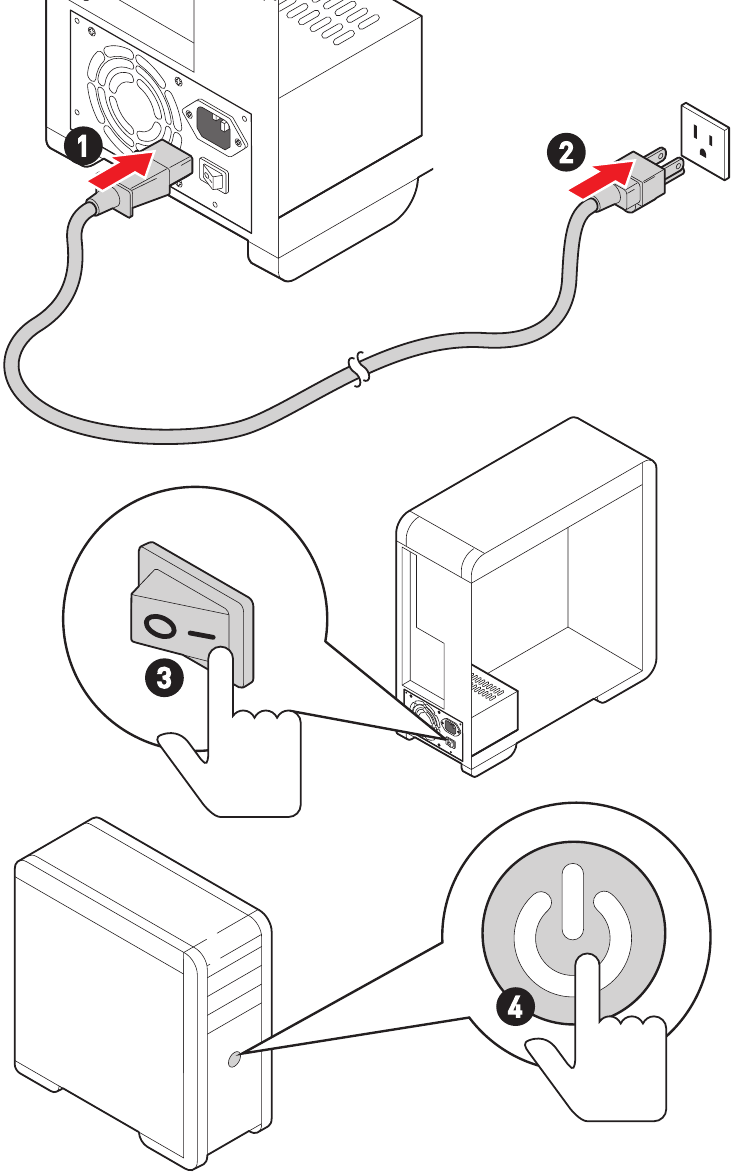

Einschalten

Spezifikationen

CPU	Unterstützt Intel® Core™ Prozessoren der 12./13. Generation, Pentium® Gold und Celeron® Prozessoren* Prozessorsockel LGA1700 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, sobald neue Prozessoren veröffentlicht werden.
Chipsatz	Intel® H610 Chipsatz
Arbeitsspeicher	2x DDR5-Speichersteckplätze, unterstützen bis zu 96GB* Unterstützt 1R 5600 MHz (nach JEDEC & POR) Unterstützt Intel® Extreme Memory Profile (XMP) Unterstützt Dual-Controller Dual-Channel-Modus Unterstützt nicht-ECC, ungepufferten Speicher * Weitere Informationen zu kompatiblem Arbeitsspeicher finden Sie unter www.msi.com.
Erweiterungssteckplätze	1x PCIe x16 Steckplatz (Von CPU) Unterstützt bis zu PCIe 4.0 x16 1x PCIe x1 Steckplatz (Vom H610 Chipsatz) Unterstützt bis zu PCIe 3.0 x1
Integrierte Grafik	1x HDMI™ 1.4 Port mit HDR, unterstützt eine maximale Auflösung von 4K 30Hz/* 1x VGA Port, unterstützt eine maximale Auflösung von 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz/* * Verfügbar für Prozessoren mit integrierter Grafik. ** Grafische Spezifikationen können je nach installierter CPU variieren.
SATA-Anschlüsse	4x SATA 6Gb/s Anschlüsse* (Vom H610 Chipsatz) * SATA_5 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_1-Steckplatz installiert wird.
M.2 SSD-Steckplatz	1x M.2 Steckplatz* (Key M) (Von CPU) Unterstützt bis zu PCIe 3.0 x4 Unterstützt bis zu SATA 6Gb/s Unterstützt 2242/2260/2280 Speichergeräte * SATA_5 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_1-Steckplatz installiert wird.
Audio	Realtek® ALC897Codec 7.1-Kanal High Definition Audio
LAN	1x Realtek® RTL8111H 1Gbps LAN Controller
Stromanschlüsse	1x 24-Pin ATX Hauptstromanschluss 1x 8-Pin +12V Stromanschluss
Interne USB-Anschlüsse	1x USB 3.2 Gen 1 5Gbps Anschluss (Vom H610 Chipsatz) Unterstützt zusätzlich 2 USB 3.2 Gen 1 5Gbps Ports 2x USB 2.0 Typ-A Anschlüsse (Vom Hub-GL850G) Unterstützt zusätzlich 4 USB 2.0 Ports
Lüfteranschlüsse	1x 4-Pin CPU-Lüfteranschluss 2x 4-Pin Systemlüfteranschlüsse
Systemanschlüsse	1x Frontpanel-Audioanschluss 2x Systempanel-Anschlüsse 1x Gehäuse-Intrusion-Anschluss 1x TPM-Modulanschluss 1x Serieller Port-Anschluss
Jumper	1x Clear CMOS Jumper
LED-Funktionen	1x 4-Pin RGB LED-Anschluss 4x EZ Debug LED
Rückseitenanschlüsse	1x HDMI™ Port 1x VGA Port 1x PS/2 Tastatur-/Maus-Kombianschluss 4x USB 2.0 Typ-A Ports (Vom H610 Chipsatz) 2x USB 3.2 Gen 1 5Gbps Typ-A Ports (Vom H610 Chipsatz) 1x LAN (RJ45) Port 3x Audiobuchsen
I/O Controller	NUVOTON NCT6687-D Controller-Chip
Hardware-Überwachung	CPU-/System-/Chipsatz-Temperaturerkennung CPU-/System-Lüftergeschwindigkeitserkennung CPU-/System-Lüftergeschwindigkeitssteuerung
Formfaktor	m-ATX Formfaktor 7,9 Zoll x 9,3 Zoll (200 mm x 236 mm)
BIOS-Funktionen	1x 256 Mb Flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.4 Mehrsprachig
Software	Treiber MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 AIDA64 Extreme - MSI Edition

Besondere Funktionen

MSI Center Funktionen

Mystic light
Frozr AI Cooling
User Scenario
True Color
Live Update
Hardware Monitoring
Super Charger
Devices Speed Up
Smart Image Finder
MSI Companion
System Diagnosis

Audio

Audio Boost

Kühlung

M.2 Shield Frozr
Smart Fan Control

LED

EZ DEBUG LED

Leistung

DDR5 Boost
Core Boost
USB3.2 Gen1 5G
USB with Type A
Front USB Type-A

Schutz

PCI-E Steel Armor

Erlebnis

Click BIOS 5

Lieferumfang

Bitte überprüfen Sie den Inhalt Ihres Motherboard-Pakets. Es sollte Folgendes enthalten:

Mainboard

1x Mainboard

Dokumentation

1x Schnellinstallationsanleitung
1x Hinweis zu EU-Vorschriften

Kabel

1x SATA 6Gb/s Kabel

Zubehör

1x M.2 Schrauben- und Abstandshalterpaket (1 Satz/Packung)

Sollten Artikel beschädigt sein oder fehlen, wenden Sie sich bitte an Ihren Händler.

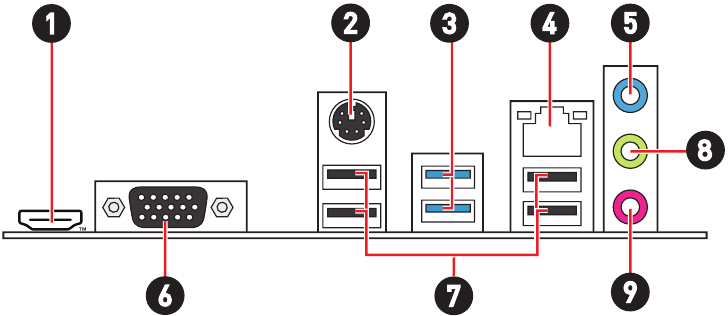

Anschlüsse der Rückseite

Nr.	Beschreibung
1	HDMI™-Anschluss
2	PS/2-Kombianschluss für Tastatur/Maus
3	USB 3.2 Gen 1 5Gbps Type-A-Anschlüsse (Vom H610-Chipsatz)
4	1-Gbit/s-LAN-Anschluss
5	Line-in-Anschluss
6	VGA-Anschluss
7	USB 2.0 Type-A-Anschlüsse (Vom H610-Chipsatz)
8	Line-out-Anschluss
9	Mic-in-Anschluss

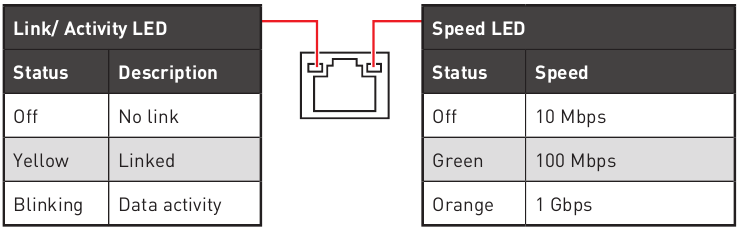

Status-Tabelle der LAN-Port-LED

Anschluss von Audiobuchsen

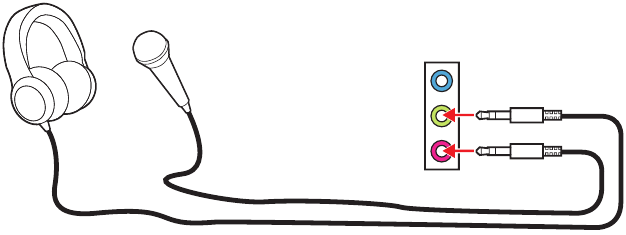

Diagramm: Audiobuchsen an Kopfhörer und Mikrofon

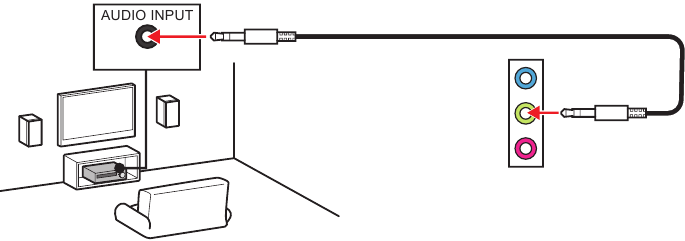

Diagramm: Audiobuchsen an Stereolautsprecher

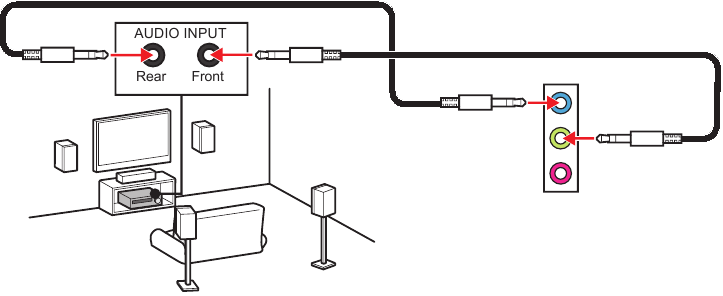

Diagramm: Audiobuchsen an 4-Kanal-Lautsprecher

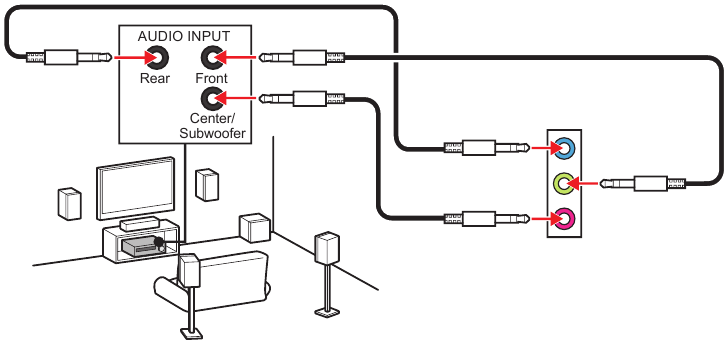

Diagramm: Audiobuchsen an 5.1-Kanal-Lautsprecher

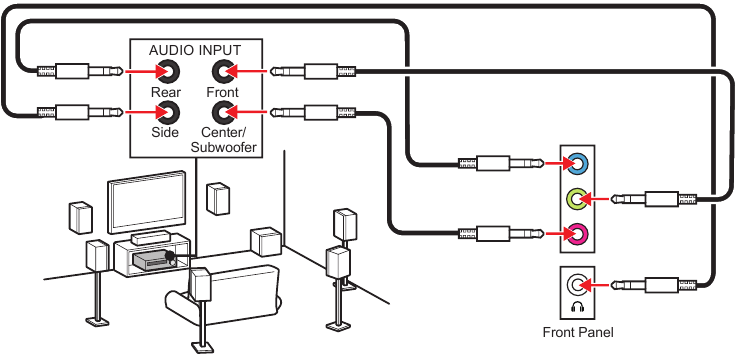

Diagramm: Audiobuchsen an 7.1-Kanal-Lautsprecher

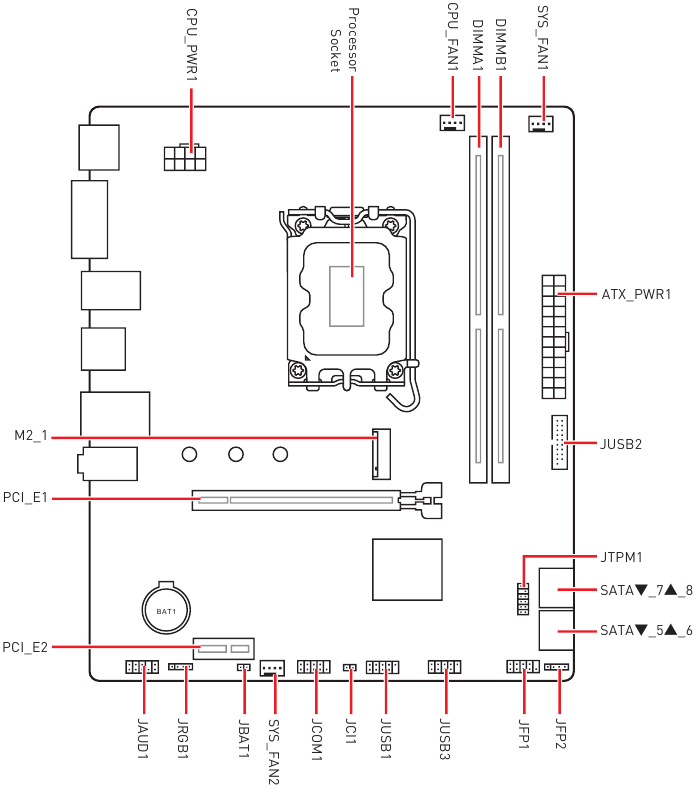

Übersicht der Komponenten

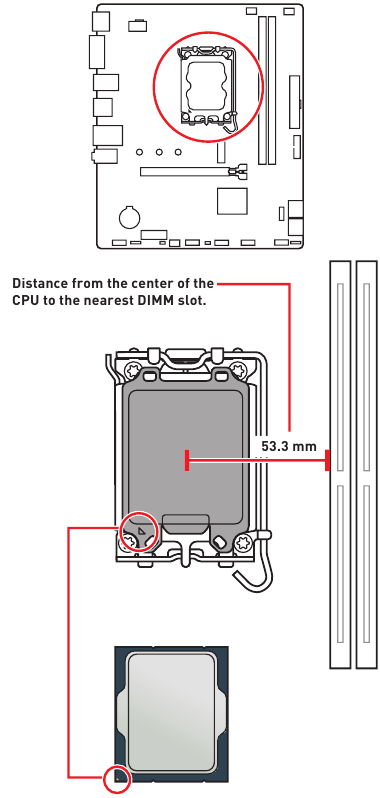

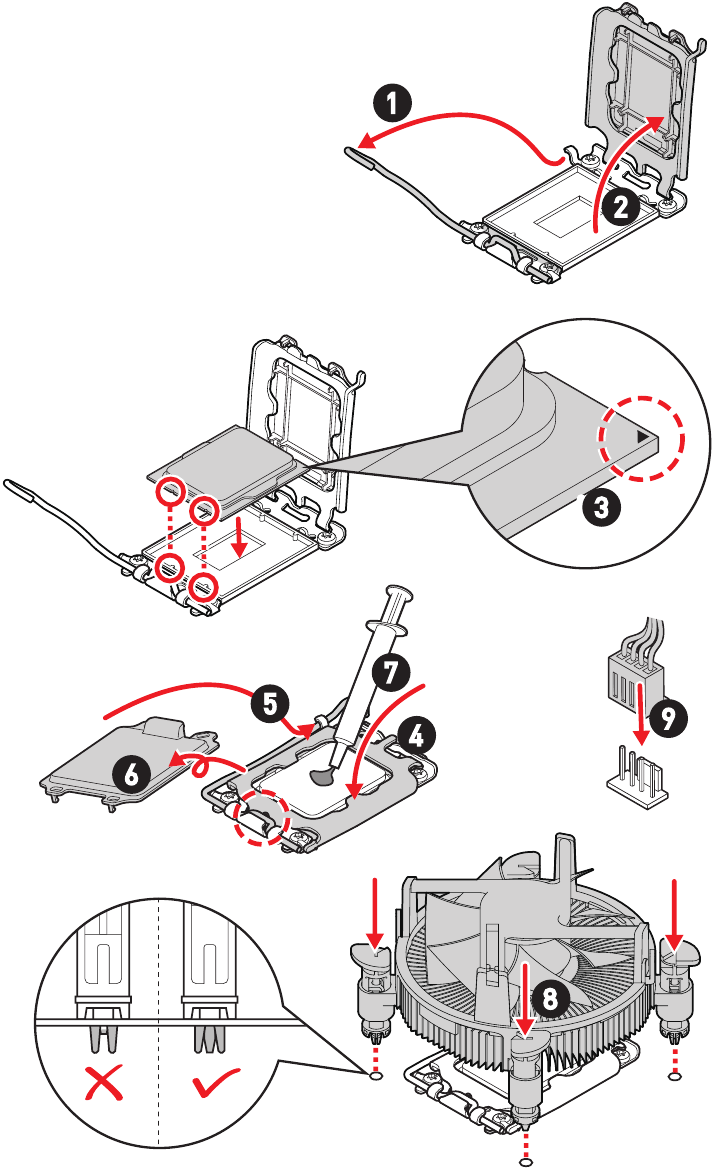

CPU-Sockel

Einführung in die LGA1700 CPU
Die Oberfläche der LGA1700-CPU verfügt über vier Kerben und ein goldenes Dreieck, um die korrekte Ausrichtung der CPU für die Platzierung auf dem Motherboard zu erleichtern. Das goldene Dreieck ist die Pin-1-Anzeige.

Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
Bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Rücksendungen (Return Merchandise Authorization, RMA) bearbeiten, wenn nur das Motherboard mit der Schutzkappe auf dem CPU-Sockel geliefert wird.
Denken Sie bei der Installation einer CPU immer daran, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
Vergewissern Sie sich, dass der CPU-Kühler vor dem Starten Ihres Systems eine feste Verbindung mit der CPU hergestellt hat.
Überhitzung kann die CPU und das Motherboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitpads) zwischen CPU und Kühler aufzutragen, um die Wärmeableitung zu verbessern.
Schützen Sie die CPU-Sockelstifte immer, indem Sie den Sockel mit der Plastikkappe abdecken, wenn die CPU nicht installiert ist.
Wenn Sie eine separate CPU und einen Kühler erworben haben, beachten Sie bitte die Dokumentation im Kühlerpaket für weitere Installationsdetails.
Dieses Motherboard ist für die Unterstützung von Übertaktung ausgelegt. Bevor Sie versuchen zu übertakten, stellen Sie bitte sicher, dass alle anderen Systemkomponenten Übertaktung tolerieren. Jeglicher Versuch, außerhalb der Produktspezifikationen zu operieren, wird nicht empfohlen. MSI® übernimmt keine Garantie für Schäden oder Risiken, die durch unsachgemäßen Betrieb außerhalb der Produktspezifikationen entstehen.

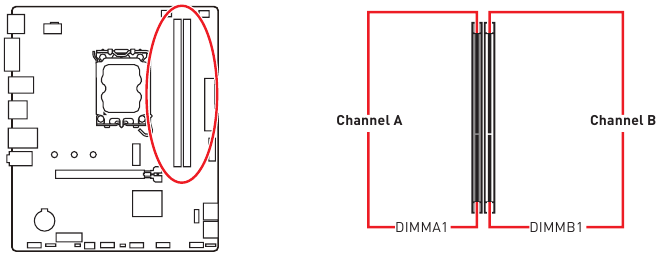

DIMM-Steckplätze

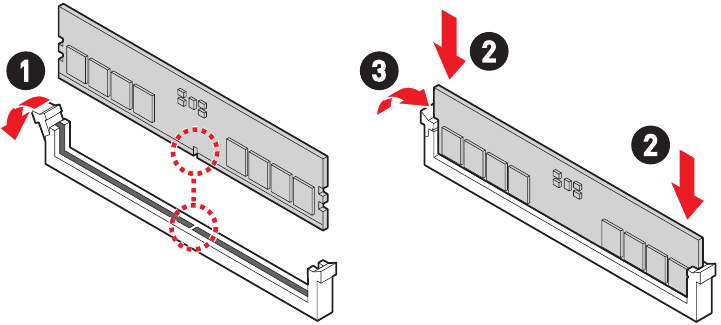

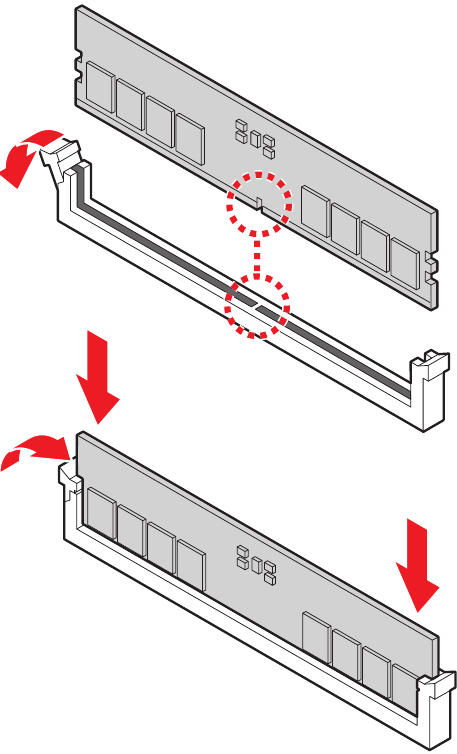

Speichermodul-Installation

Um die Systemstabilität im Dual-Channel-Modus zu gewährleisten, müssen die Speichermodule vom gleichen Typ, der gleichen Anzahl und der gleichen Dichte sein.
Einige Speichermodule können beim Übertakten aufgrund der Abhängigkeit der Speicherfrequenz von ihrem Serial Presence Detect (SPD) mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten. Gehen Sie ins BIOS und suchen Sie die Option DRAM Frequency, um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit der angegebenen oder einer höheren Frequenz betreiben möchten.
Es wird empfohlen, dass Benutzer bei der Installation aller DIMMs oder beim Übertakten ein effizienteres Speicherkühlsystem verwenden.
Die Stabilität und Kompatibilität des installierten Speichermoduls hängen beim Übertakten von der installierten CPU und den Geräten ab.
Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.

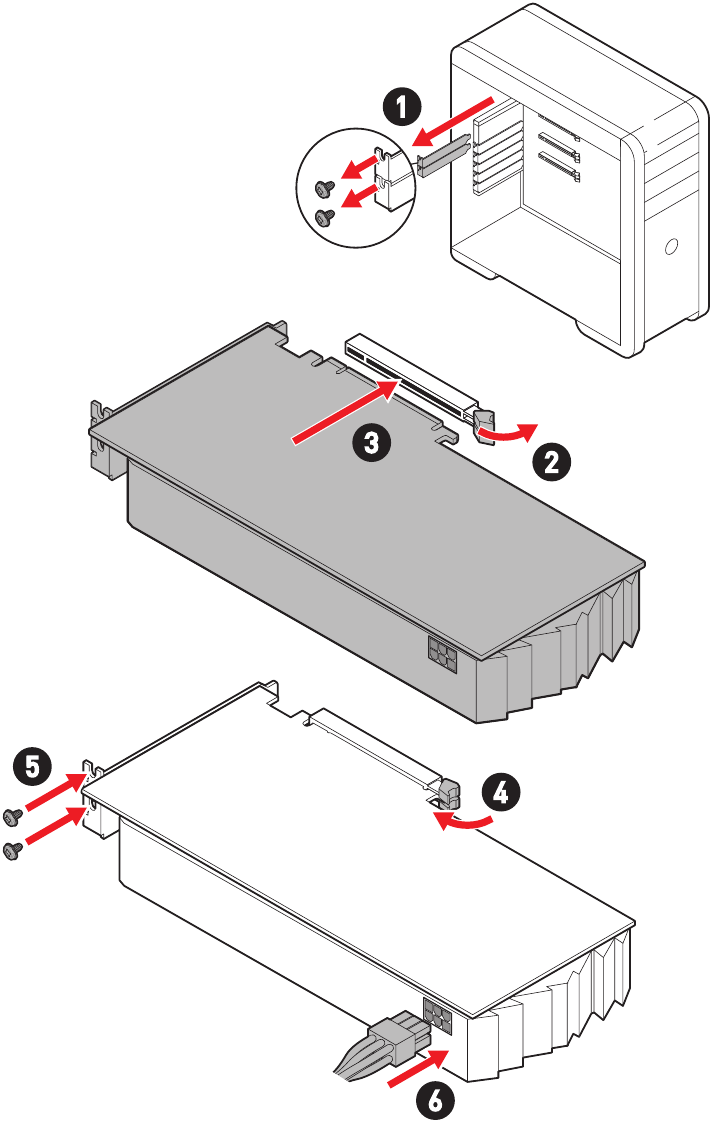

PCI_E1~2: PCIe-Erweiterungssteckplätze

Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Graphics Card Bolster verwenden, um ihr Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
Beim Hinzufügen oder Entfernen von Erweiterungskarten schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um eventuell notwendige zusätzliche Hardware- oder Softwareänderungen zu überprüfen.

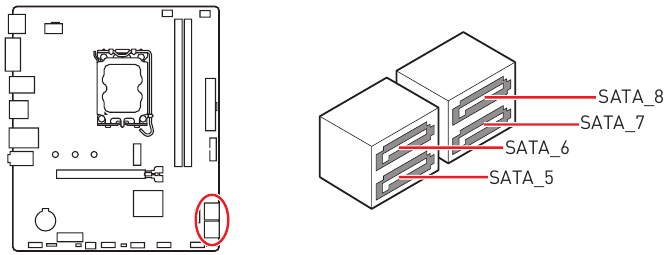

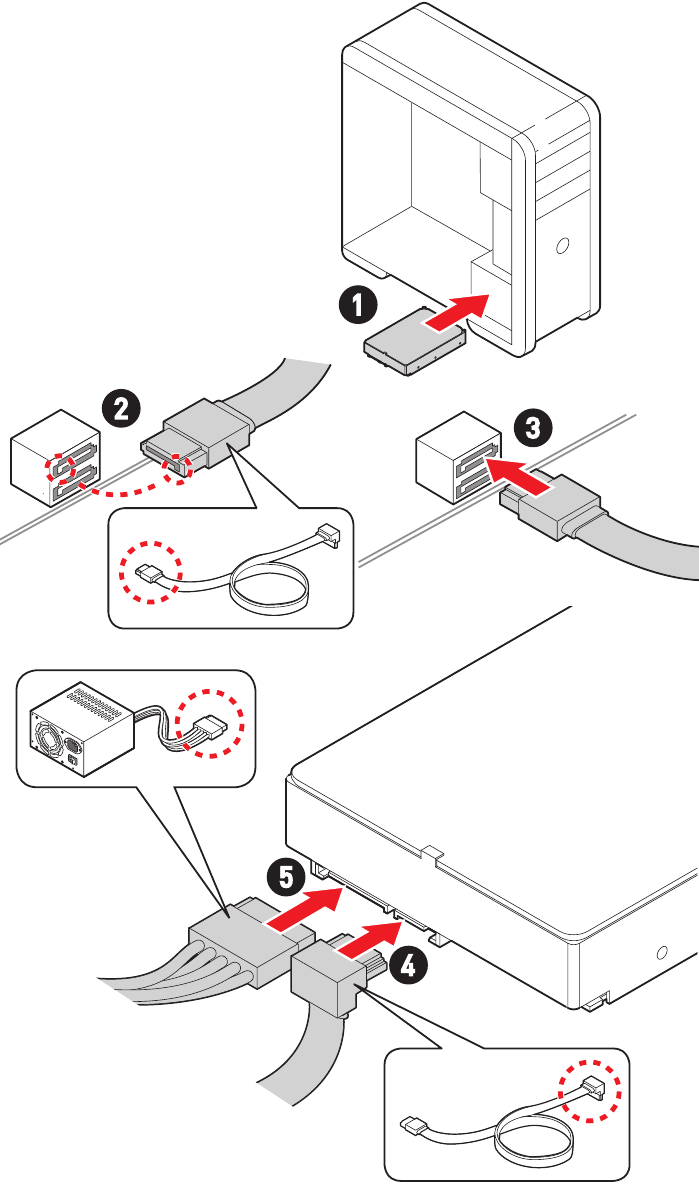

SATA_5~8: SATA 6Gb/s Anschlüsse

Diese Anschlüsse sind SATA 6Gb/s Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

Bitte falten Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
SATA-Kabel haben auf beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker zur Platzersparnis mit dem Motherboard zu verbinden.
SATA_5 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_1-Steckplatz installiert wird.

M2_1: M.2-Steckplatz (Key M)

Intel® RST unterstützt nur PCIe M.2 SSDs mit UEFI ROM.
SATA_5 ist nicht verfügbar, wenn eine M.2 SATA SSD im M2_1-Steckplatz installiert wird.

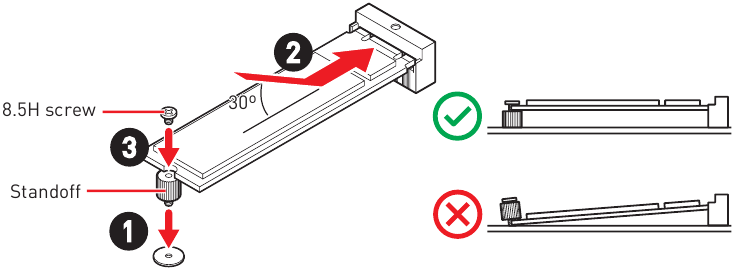

M.2-Modul installieren

Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend der Länge Ihrer M.2 SSD, falls erforderlich.
Setzen Sie Ihre M.2 SSD in einem 30-Grad-Winkel in den M.2-Steckplatz ein.
Befestigen Sie die M.2 SSD mit der mitgelieferten M.2 8.5H Schraube.

JAUD1: Front-Audio-Anschluss

Dieser Anschluss ermöglicht es Ihnen, Audiobuchsen am Frontpanel anzuschließen.

Pin	Signalname
1	MIC L
2	Ground
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	Kein Pin
9	Head Phone L
10	Head Phone Detection

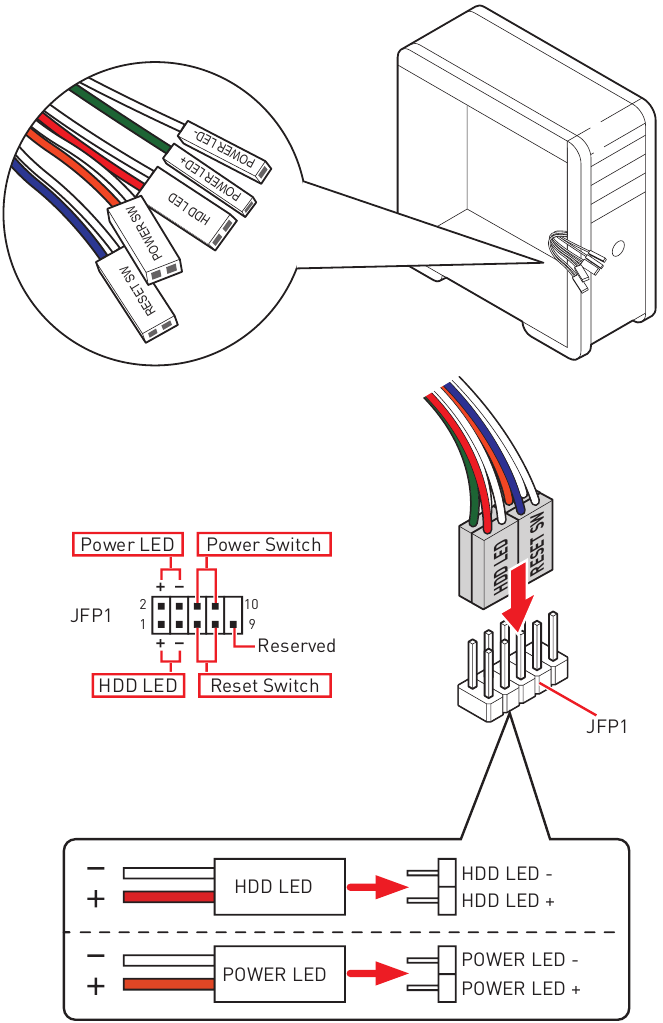

JFP1, JFP2: Frontpanel-Anschlüsse

Der JFP1-Anschluss steuert das Einschalten, den Power-Reset und die LEDs an Ihrem PC-Gehäuse/Chassis. Power Switch-/Reset Switch-Header ermöglichen den Anschluss von Ein-/Ausschalter und Reset-Taste. Der Power-LED-Header wird mit der LED-Leuchte am PC-Gehäuse verbunden, und der HDD-LED-Header zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für Buzzer und Lautsprecher. Um die Kabel vom PC-Gehäuse an die richtigen Pins anzuschließen, beachten Sie bitte die folgenden Abbildungen.

Bitte beachten Sie, dass Power LED und HDD LED eine positive und negative Verbindung haben; Sie müssen das Kabel an den entsprechenden positiven und negativen Anschluss auf dem Motherboard anschließen. Andernfalls funktionieren die LEDs nicht ordnungsgemäß.

JCI1: Gehäuse-Intrusionsanschluss

Dieser Anschluss ermöglicht es Ihnen, das Kabel des Gehäuse-Intrusionsschalters anzuschließen.

Verwendung des Gehäuse-Intrusionsdetektors

Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Intrusionsschalter/-Sensor am Gehäuse.
Schließen Sie die Gehäuseabdeckung.
Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Stellen Sie Chassis Intrusion auf Enabled.
Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Yes auszuwählen.
Sobald die Gehäuseabdeckung wieder geöffnet wird, erscheint beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm.

Zurücksetzen der Gehäuse-Intrusionswarnung

Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Stellen SieChassis Intrusion auf Reset.
Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Yes auszuwählen.

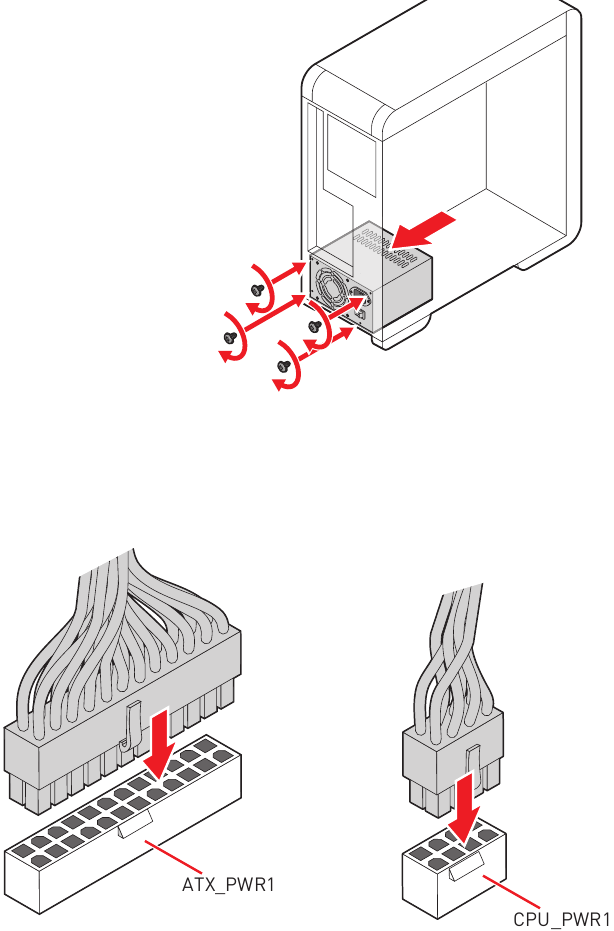

CPU_PWR1, ATX_PWR1: Stromanschlüsse

Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

CPU_PWR1

Pin	Signalname
1	Masse
2	Masse
3	Masse
4	Masse
5	+12V
6	+12V
7	+12V
8	+12V

ATX_PWR1

Pin	Signalname
1	+3.3V
2	+3.3V
3	Masse
4	+5V
5	Masse
6	+5V
7	Masse
8	PWR OK
9	5VSB
10	+12V
11	+12V
12	+3.3V
13	+3.3V
14	-12V
15	Masse
16	PS-ON#
17	Masse
18	Masse
19	Masse
20	Res
21	+5V
22	+5V
23	+5V
24	Masse

Stellen Sie sicher, dass alle Stromkabel fest an ein geeignetes ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Mainboards zu gewährleisten.

JCOM1: Anschluss für seriellen Port

Dieser Anschluss ermöglicht den Anschluss des optionalen seriellen Ports mit Slotblende.

Pin	Signalname
1	DCD
2	SIN
3	SOUT
4	DTR
5	Masse
6	DSR
7	RTS
8	CTS
9	RI
10	Kein Pin

JUSB2: USB 3.2 Gen 1 Anschluss

Dieser Anschluss ermöglicht den Anschluss von USB 3.2 Gen 1 5Gbps Ports an der Frontplatte.

Pin	Signalname
1	Strom
2	USB3_RX_DN
3	USB3_RX_DP
4	Masse
5	USB3_TX_C_DN
6	USB3_TX_C_DP
7	Masse
8	USB2.0-
9	USB2.0+
10	Masse
11	USB2.0+
12	USB2.0-
13	Masse
14	USB3_TX_C_DP
15	USB3_TX_C_DN
16	Masse
17	USB3_RX_DP
18	USB3_RX_DN
19	Strom
20	Kein Pin

Beachten Sie, dass die Strom- und Massepins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JUSB1 & JUSB3: USB 2.0 Anschlüsse

Diese Anschlüsse ermöglichen den Anschluss von USB 2.0 Ports an der Frontplatte.

Pin	Signalname
1	VCC
2	VCC
3	USB0-
4	USB1-
5	USB0+
6	USB1+
7	Masse
8	Masse
9	Kein Pin
10	NC

Beachten Sie, dass die VCC- und Massepins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
Um Ihr iPad, iPhone und iPod über die USB-Ports aufzuladen, installieren Sie bitte das MSI Center Dienstprogramm.

JTPM1: TPM Modulanschluss

Dieser Anschluss ist für TPM (Trusted Platform Module). Weitere Details und Anwendungsmöglichkeiten finden Sie im Handbuch zur TPM-Sicherheitsplattform.

Pin	Signalname
1	SPI-Stromversorgung
2	SPI Chip Select
3	Master In Slave Out (SPI-Daten)
4	Master Out Slave In (SPI-Daten)
5	Reserviert
6	SPI-Takt
7	Masse
8	SPI Reset
9	Reserviert
10	Kein Pin
11	Reserviert
12	Interrupt-Anfrage

CPU_FAN1, SYS_FAN1~2: Lüfteranschlüsse

Lüfteranschlüsse können als PWM (Pulsweitenmodulation)-Modus oder DC-Modus klassifiziert werden. Lüfteranschlüsse im PWM-Modus liefern eine konstante 12V-Ausgabe und regeln die Lüftergeschwindigkeit über ein Drehzahlregelsignal. Lüfteranschlüsse im DC-Modus steuern die Lüftergeschwindigkeit durch Ändern der Spannung.
Sie können Lüfter im **BIOS> HARDWARE MONITOR** Bereich steuern. Es ermöglicht Ihnen, DC oder PWM für Ihren Lüftertyp einzustellen. Wenn Sie den **Smart Fan Mode** aktivieren, ändert sich die Lüftergeschwindigkeit entsprechend der CPU- oder Systemtemperatur. Wenn Sie den **Smart Fan Mode** deaktivieren, dreht der Lüfter mit maximaler Geschwindigkeit.

Stellen Sie sicher, dass die Lüfter nach dem Wechsel des PWM-/DC-Modus ordnungsgemäß funktionieren.

Pin-Belegung im PWM-Modus

Pin	Signalname
1	Masse
2	+12V
3	Sense
4	Drehzahlregelsignal

Pin-Belegung im DC-Modus

Pin	Signalname
1	Masse
2	Spannungsregelung
3	Sense
4	NC

Spezifikationen der Lüfteranschlüsse

Anschluss	Standard-Lüftermodus	Max. Strom	Max. Leistung
CPU_FAN1	PWM-Modus	2A	24W
SYS_FAN1~2	DC-Modus	1A	12W

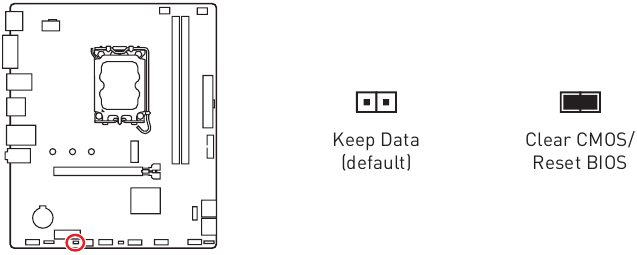

JBAT1: CMOS löschen (BIOS zurücksetzen) Jumper

Es gibt einen CMOS-Speicher an Bord, der extern über eine auf dem Motherboard befindliche Batterie mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, setzen Sie die Jumper, um den CMOS-Speicher zu löschen.

BIOS auf Standardwerte zurücksetzen

Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab.
Verwenden Sie eine Jumperkappe, um JBAT1 für etwa 5-10 Sekunden kurzzuschließen.
Entfernen Sie die Jumperkappe von JBAT1.
Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

JRGB1: RGB-LED-Anschluss

Der JRGB-Anschluss ermöglicht den Anschluss von 5050 RGB-LED-Streifen (12V).

Pin	Signalname
1	+12V
2	G
3	R
4	B

Anschluss des RGB-LED-Streifens

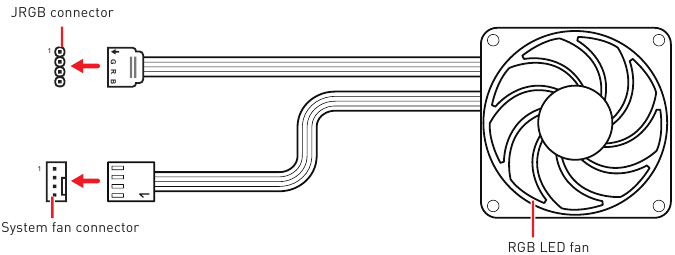

Anschluss des RGB-LED-Lüfters

Der JRGB-Anschluss unterstützt bis zu 2 Meter durchgehende 5050 RGB-LED-Streifen (12V/G/R/B) mit einer maximalen Leistungsaufnahme von 3A (12V).
Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB-LED-Streifen installieren oder entfernen.
Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

Onboard-LEDs

EZ Debug LED

Diese LEDs zeigen den Debug-Status des Mainboards an.

	CPU – zeigt an, dass die CPU nicht erkannt wird oder fehlerhaft ist.
	DRAM – zeigt an, dass der DRAM nicht erkannt wird oder fehlerhaft ist.
	VGA – zeigt an, dass die GPU nicht erkannt wird oder fehlerhaft ist.
	BOOT – zeigt an, dass das Startgerät nicht erkannt wird oder fehlerhaft ist.

Installation von Betriebssystem, Treibern & MSI Center

Bitte laden Sie die neuesten Dienstprogramme und Treiber unter www.msi.com herunter und aktualisieren Sie diese.

Installation von Windows 10/ Windows 11

Schalten Sie den Computer ein.
Legen Sie die Windows 10/ Windows 11 Installations-CD/-DVD/USB in Ihren Computer ein.
Drücken Sie die Schaltfläche Restart (Neustart) am Computergehäuse.
Drücken Sie während des Computer-POST (Power-On Self Test) die Taste F11, um ins Boot Menu (Startmenü) zu gelangen.
Wählen Sie die Windows 10/ Windows 11 Installations-CD/-DVD/USB aus dem Boot Menu (Startmenü).
Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung Press any key to boot from CD or DVD... (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt. Falls nicht, überspringen Sie diesen Schritt bitte.
Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows 10/ Windows 11 zu installieren.

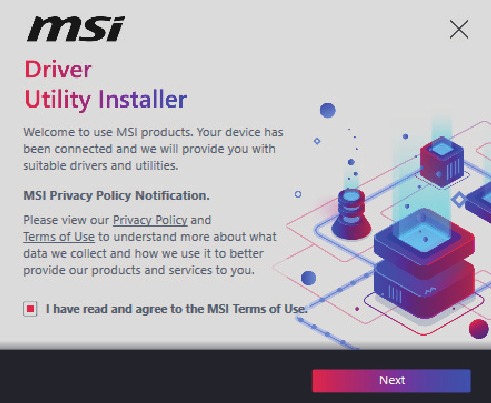

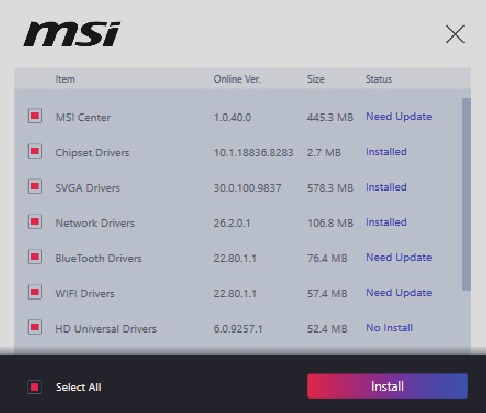

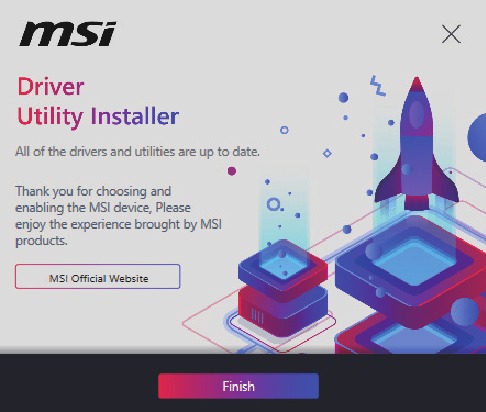

Installation von Treibern mit dem MSI Driver Utility Installer

Einige neue Netzwerk-Chips werden von Windows 10/ Windows 11 nicht nativ unterstützt. Es wird empfohlen, den LAN driver (LAN-Treiber) zu installieren, bevor Treiber mit dem MSI Driver Utility Installer installiert werden. Bitte besuchen Sie www.msi.com, um den LAN-Treiber für Ihr Mainboard zu installieren.
Der MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie ihn während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel Live Update im MSI Center Handbuch, um die Treiber zu installieren. Sie können auch www.msi.com besuchen, um Ihr Mainboard zu suchen und die Treiber herunterzuladen.
Der MSI Driver Utility Installer muss über das Internet installiert werden.

Starten Sie Ihren Computer in Windows 10/ Windows 11.
Wählen Sie Start > Settings (Einstellungen) > Windows Update, und wählen Sie dann Check for updates (Nach Updates suchen).
Der MSI Driver Utility Installer wird automatisch angezeigt.
Wählen Sie das Kontrollkästchen I have read and agree to the MSI Terms of Use (Ich habe die MSI Nutzungsbedingungen gelesen und stimme ihnen zu) und klicken Sie dann auf Next (Weiter).
Aktivieren Sie das Kontrollkästchen Select All (Alle auswählen) in der unteren linken Ecke und klicken Sie auf Install (Installieren), um MSI Center und die Treiber zu installieren. Der Installationsfortschritt wird unten angezeigt.
Sobald der Fortschritt abgeschlossen ist, klicken Sie auf Finish (Fertig stellen).

MSI Center

MSI Center ist eine Anwendung, die Ihnen hilft, Spieleinstellungen einfach zu optimieren und Software zur Inhaltserstellung reibungslos zu nutzen. Sie ermöglicht Ihnen auch, LED-Lichteffekte auf PCs und anderen MSI-Produkten zu steuern und zu synchronisieren. Mit MSI Center können Sie ideale Modi anpassen, die Systemleistung überwachen und die Lüftergeschwindigkeit einstellen.

MSI Center Benutzerhandbuch
Wenn Sie weitere Informationen zu MSI Center wünschen, lesen Sie bitte http://download.msi.com/manual/mb/MSICENTER.pdf oder scannen Sie den QR-Code zum Zugriff.

Die Funktionen können je nach Produkt variieren.

UEFI BIOS

MSI UEFI BIOS ist mit der UEFI (Unified Extensible Firmware Interface)-Architektur kompatibel. UEFI bietet viele neue Funktionen und Vorteile, die das traditionelle BIOS nicht erreichen kann, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als Standard-Boot-Modus, um die Fähigkeiten des neuen Chipsatzes voll auszuschöpfen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich auf UEFI BIOS, sofern nicht anders angegeben.

UEFI-Vorteile

Schnelles Booten – UEFI kann das Betriebssystem direkt starten und den BIOS-Selbsttestprozess überspringen. Außerdem entfällt die Zeit für den Wechsel in den CSM-Modus während des POST.
Unterstützt Festplattenpartitionen, die größer als 2 TB sind.
Unterstützt mehr als 4 primäre Partitionen mit einer GUID-Partitionstabelle (GPT).
Unterstützt eine unbegrenzte Anzahl von Partitionen.
Unterstützt die vollen Fähigkeiten neuer Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
Unterstützt sicheres Starten – UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

32-Bit-Windows-Betriebssystem – dieses Mainboard unterstützt nur Windows 10/ Windows 11 64-Bit-Betriebssysteme.
Ältere Grafikkarte – das System erkennt Ihre Grafikkarte. Wenn Sie ältere Grafikkarten verwenden, wird möglicherweise eine Warnmeldung angezeigt: There is no GOP (Graphics Output protocol) support detected in this graphics card (Es wurde keine Unterstützung für GOP (Graphics Output protocol) auf dieser Grafikkarte erkannt).

Wir empfehlen, sie durch eine Grafikkarte mit GOP/UEFI-Unterstützung zu ersetzen oder eine CPU mit integrierter Grafik zu verwenden, um eine normale Funktion zu gewährleisten.

Wie überprüft man den BIOS-Modus?

Schalten Sie Ihren Computer ein.
Drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Bootvorgangs auf dem Bildschirm erscheint.
Nach dem Aufrufen des BIOS können Sie den BIOS Mode (BIOS-Modus) oben auf dem Bildschirm überprüfen.

BIOS Setup

Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter normalen Bedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung leicht vom neuesten BIOS abweichen und sollte nur als Referenz dienen. Sie können sich auch auf das Informationsfeld HELP (Hilfe) für die Beschreibung des BIOS-Elements beziehen.
Die BIOS-Bildschirme, Optionen und Einstellungen variieren je nach System.

Aufrufen des BIOS-Setups

Drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Bootvorgangs auf dem Bildschirm erscheint.

Funktionstaste

F1:	Allgemeine Hilfeliste
F2:	Favoriten hinzufügen/entfernen
F3:	Favoritenmenü aufrufen
F4:	Menü CPU-Spezifikationen aufrufen
F5:	Menü Memory-Z aufrufen
F6:	Optimierte Standardwerte laden
F7:	Zwischen Advanced mode (Erweitertem Modus) und EZ mode (EZ-Modus) wechseln
F8:	Übertaktungsprofil laden
F9:	Übertaktungsprofil speichern
F10:	Änderungen speichern und zurücksetzen*
F12:	Screenshot erstellen und auf USB-Stick speichern (nur FAT/ FAT32-Format).
Ctrl+F:	Suchseite aufrufen

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster, das die Änderungsinformationen anzeigt. Wählen Sie zwischen Yes (Ja) oder No (Nein), um Ihre Auswahl zu bestätigen.

BIOS-Benutzerhandbuch

Wenn Sie weitere Anweisungen zur Einrichtung des BIOS wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf oder scannen Sie den QR-Code zum Zugriff.

Die Funktionen können je nach Produkt variieren.

BIOS zurücksetzen

Möglicherweise müssen Sie die Standard-BIOS-Einstellungen wiederherstellen, um bestimmte Probleme zu beheben. Es gibt verschiedene Möglichkeiten, das BIOS zurückzusetzen:

Gehen Sie ins BIOS und drücken Sie F6, um optimierte Standardwerte zu laden.
Überbrücken Sie den Clear CMOS (CMOS löschen)-Jumper auf dem Mainboard.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie CMOS-Daten löschen. Bitte beachten Sie den Abschnitt Clear CMOS (CMOS löschen)-Jumper zum Zurücksetzen des BIOS.

BIOS aktualisieren

BIOS-Aktualisierung mit M-FLASH

Vor der Aktualisierung:
Bitte laden Sie die neueste BIOS-Datei, die zu Ihrem Mainboard-Modell passt, von der MSI-Website herunter. Speichern Sie die BIOS-Datei anschließend auf dem USB-Stick.

BIOS aktualisieren:

Wechseln Sie mit dem Multi-BIOS-Schalter zum Ziel-BIOS-ROM. Bitte überspringen Sie diesen Schritt, wenn Ihr Mainboard diesen Schalter nicht hat.
Stecken Sie den USB-Stick, der die Update-Datei enthält, in den USB-Port.
Beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.
- Starten Sie neu und drücken Sie während des POST die Taste Strg + F5 und klicken Sie auf Yes (Ja), um das System neu zu starten.
- Starten Sie neu und drücken Sie während des POST die Taste Del, um ins BIOS zu gelangen. Klicken Sie auf die Schaltfläche M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten.
Wählen Sie eine BIOS-Datei, um den BIOS-Aktualisierungsvorgang durchzuführen.
Wenn Sie dazu aufgefordert werden, klicken Sie auf Yes (Ja), um die BIOS-Wiederherstellung zu starten.
Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS-Aktualisierung mit MSI Center

Vor der Aktualisierung:

Stellen Sie sicher, dass der LAN-Treiber bereits installiert und die Internetverbindung ordnungsgemäß eingerichtet ist.
Bitte schließen Sie alle anderen Anwendungssoftware, bevor Sie das BIOS aktualisieren.

So aktualisieren Sie das BIOS:

Installieren und starten Sie MSI Center und gehen Sie zur Support (Support)-Seite.
Wählen Sie Live Update und klicken Sie auf die Schaltfläche Advance (Erweitert).
Wählen Sie die BIOS-Datei aus und klicken Sie auf die Schaltfläche Install (Installieren).
Die Installationserinnerung wird angezeigt, klicken Sie dann auf die Schaltfläche Install (Installieren) darauf.
Das System wird automatisch neu starten, um das BIOS zu aktualisieren.
Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

Sicherheitshinweise

Die in diesem Paket enthaltenen Komponenten können durch elektrostatische Entladung (ESD) beschädigt werden. Bitte befolgen Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
Stellen Sie sicher, dass alle Komponenten sicher angeschlossen sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
Halten Sie die Hauptplatine an den Rändern, um empfindliche Komponenten nicht zu berühren.
Es wird empfohlen, beim Umgang mit der Hauptplatine ein Armband zur elektrostatischen Entladung (ESD) zu tragen, um elektrostatische Schäden zu vermeiden. Wenn kein ESD-Armband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie vor dem Umgang mit der Hauptplatine ein anderes Metallobjekt berühren.
Lagern Sie die Hauptplatine in einem elektrostatisch abschirmenden Behälter oder auf einer antistatischen Unterlage, wenn die Hauptplatine nicht installiert ist.
Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf der Hauptplatine oder irgendwo im Computergehäuse befinden.
Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte zu dauerhaften Schäden an den Komponenten sowie zu Verletzungen des Benutzers führen.
Wenn Sie während eines Installationsschritts Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
Halten Sie diese Hauptplatine von Feuchtigkeit fern.
Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, wie auf dem Netzteil (PSU) angegeben, bevor Sie das Netzteil (PSU) an die Steckdose anschließen.
Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Stellen Sie keine Gegenstände auf das Netzkabel.
Alle Vorsichtsmaßnahmen und Warnungen auf der Hauptplatine sind zu beachten.
Wenn eine der folgenden Situationen eintritt, lassen Sie die Hauptplatine von Servicepersonal überprüfen:
- Flüssigkeit ist in den Computer eingedrungen.
- Die Hauptplatine wurde Feuchtigkeit ausgesetzt.
- Die Hauptplatine funktioniert nicht richtig oder Sie können sie nicht gemäß der Bedienungsanleitung zum Laufen bringen.
- Die Hauptplatine ist heruntergefallen und beschädigt worden.
- Die Hauptplatine weist deutliche Bruchspuren auf.
Belassen Sie diese Hauptplatine nicht in einer Umgebung über 60 °C (140 °F), da dies die Hauptplatine beschädigen kann.

Hinweis zu Gehäuseabstandshaltern

Um Schäden an der Hauptplatine zu vermeiden, ist jeder unnötige Montageabstandshalter zwischen den Hauptplatinenschaltungen und dem Computergehäuse untersagt. Die "Case standoff keep out zone"-Schilder (Bereichsmarkierungen für Gehäuseabstandshalter) sind auf der Rückseite der Hauptplatine markiert (wie unten gezeigt), um als Warnung für den Benutzer zu dienen.

Hinweis zur Vermeidung von Kollisionen
Um Kratzer an den Teilen zu vermeiden, ist um jedes Schraubenloch eine Schutzlackierung aufgedrückt.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI PRO H610M-E Handbuch herunterladen
