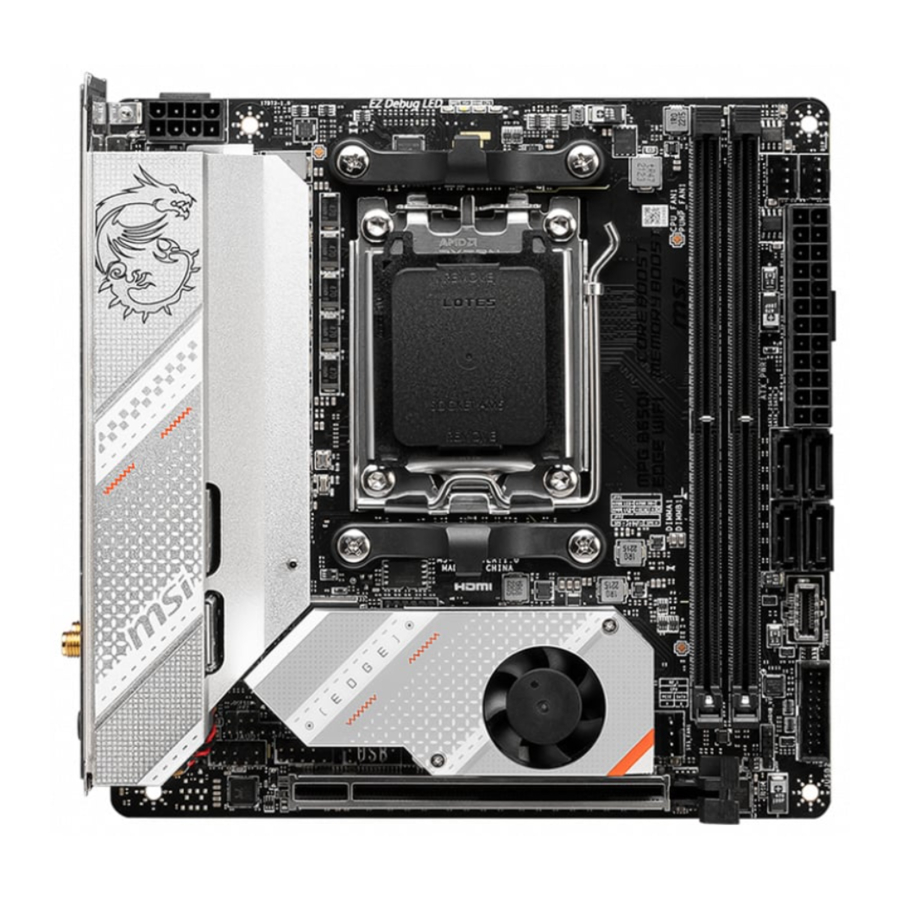

MSI MPG B650I EDGE WIFI - Mainboard-Handbuch

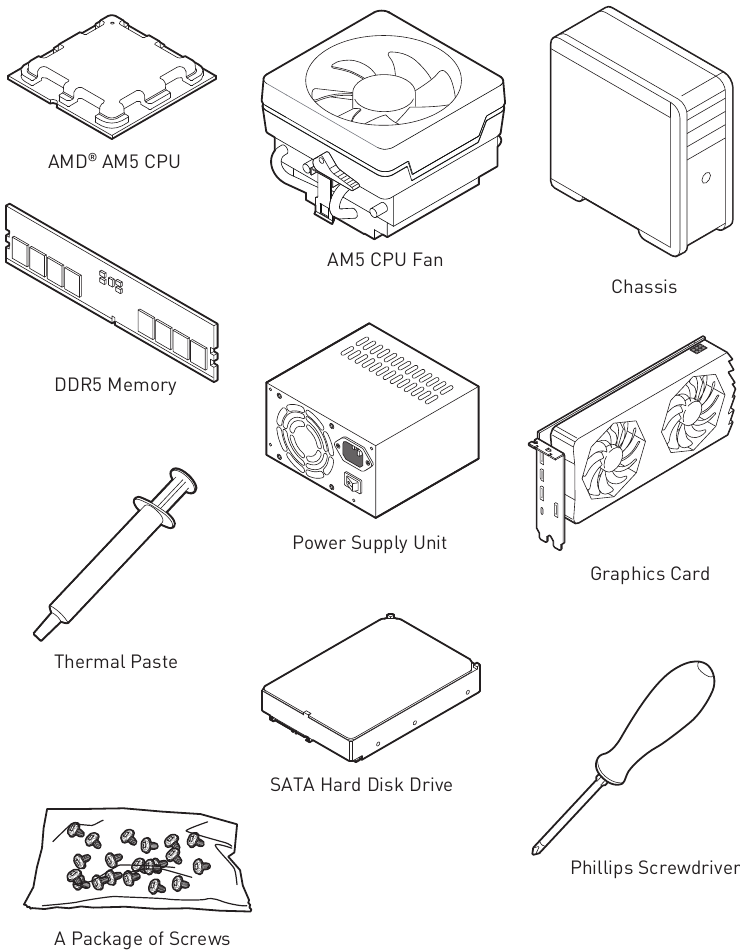

Vorbereitung von Werkzeugen und Komponenten

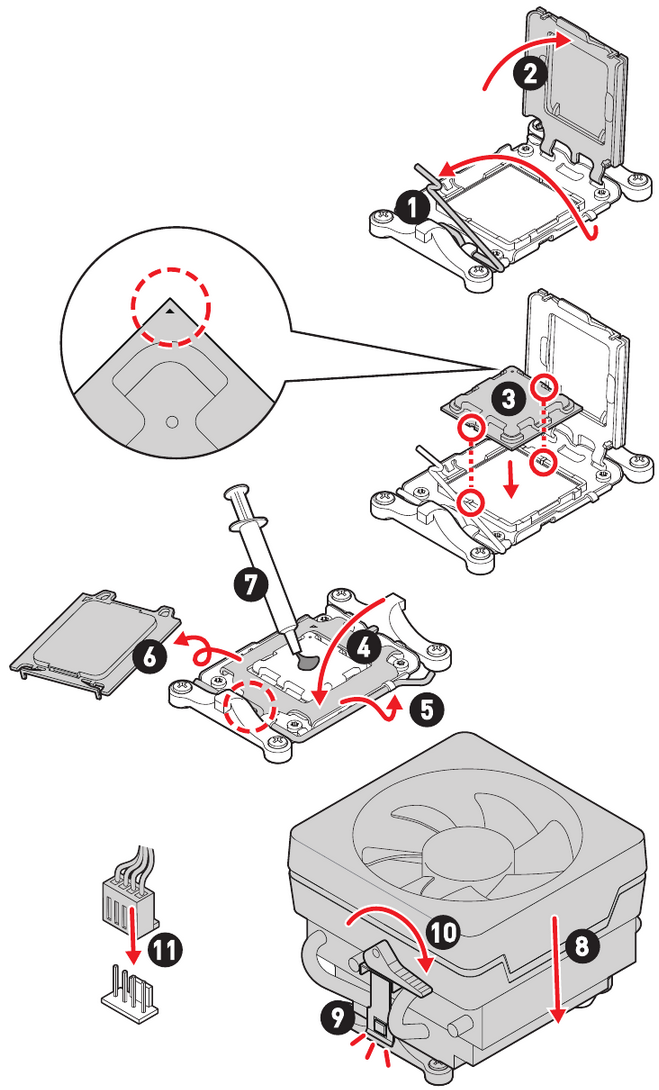

Prozessor installieren

• https://youtu.be/cltgIYiGtWY

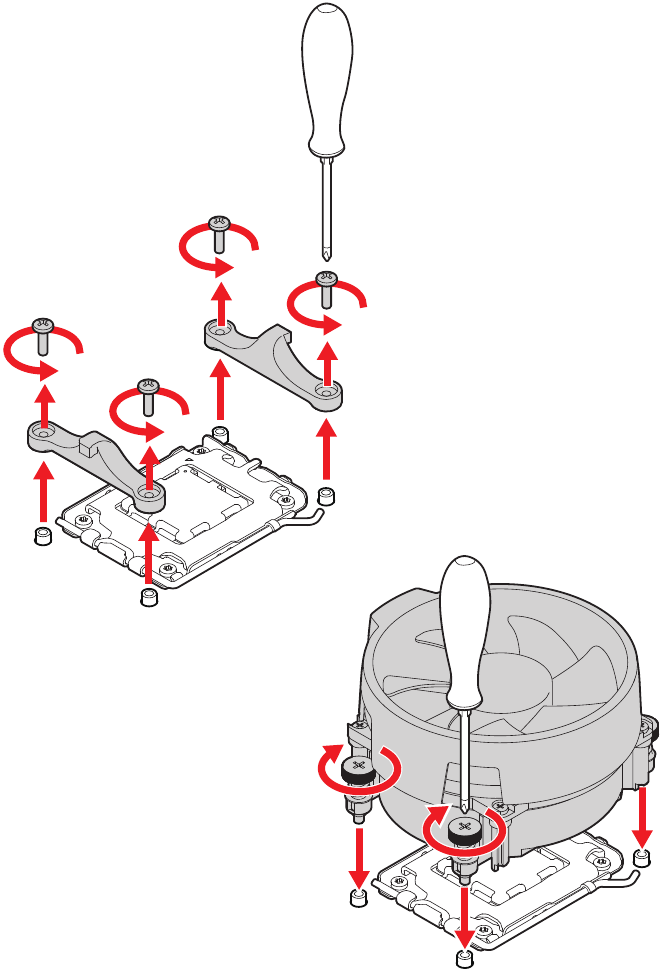

Wenn Sie den verschraubten CPU-Kühler installieren, entfernen Sie bitte zuerst das Haltemodul gemäß der Abbildung unten und installieren Sie dann den Kühler.

DDR5-Arbeitsspeicher installieren

• https://youtu.be/XiNmkDNZcZk

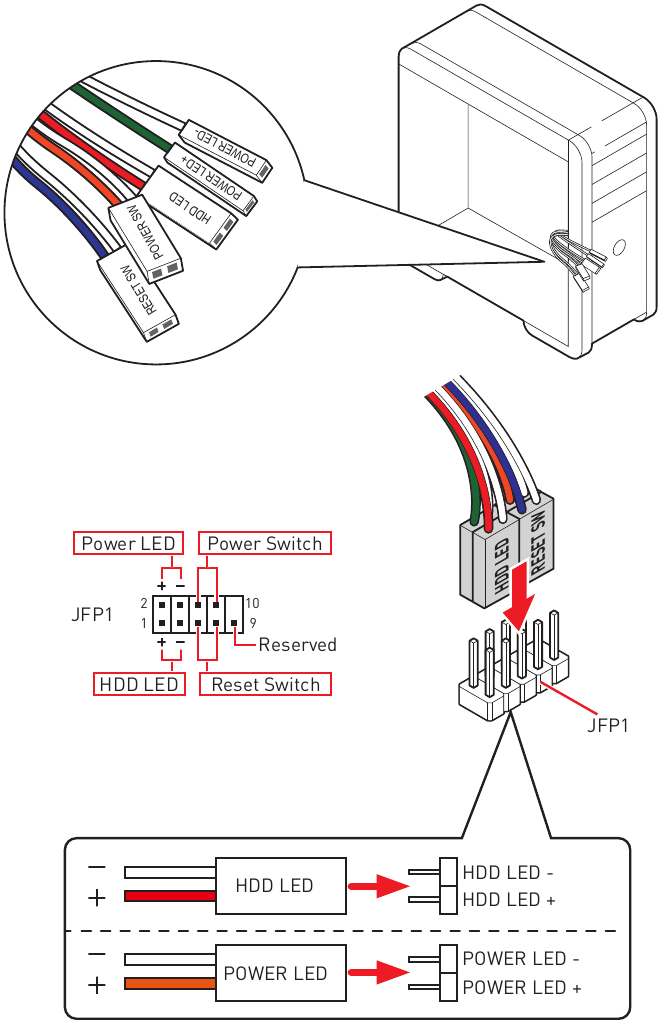

Frontpanel-Anschluss verbinden

• http://youtu.be/DPELIdVNZUI

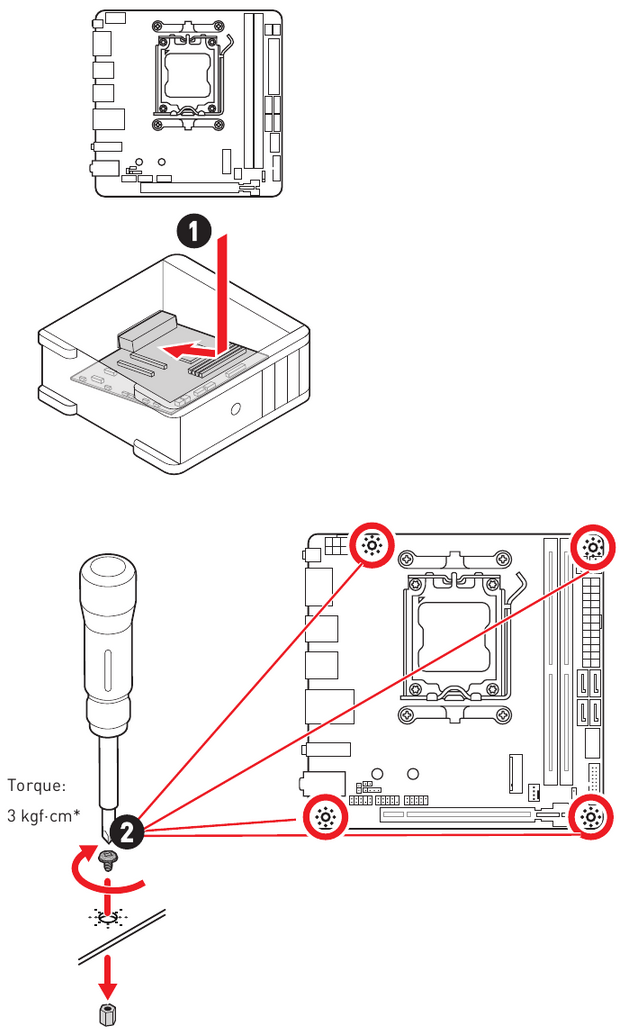

Mainboard installieren

*3 kgf·cm = 0.3 N·m = 2.6 lbf·in

• https://youtu.be/wWI6Qt51Wnc

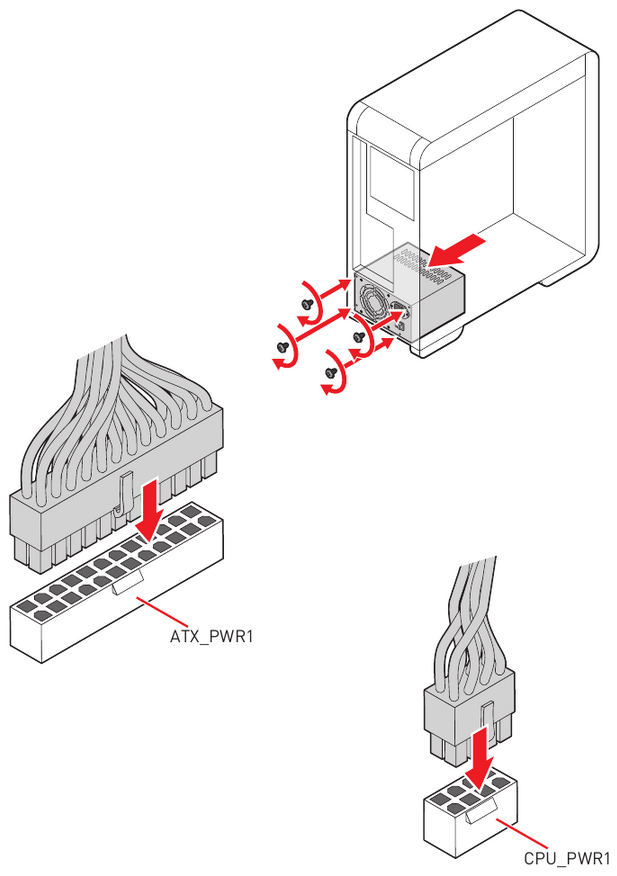

Stromanschlüsse verbinden

• http://youtu.be/gkDYyR_83I4

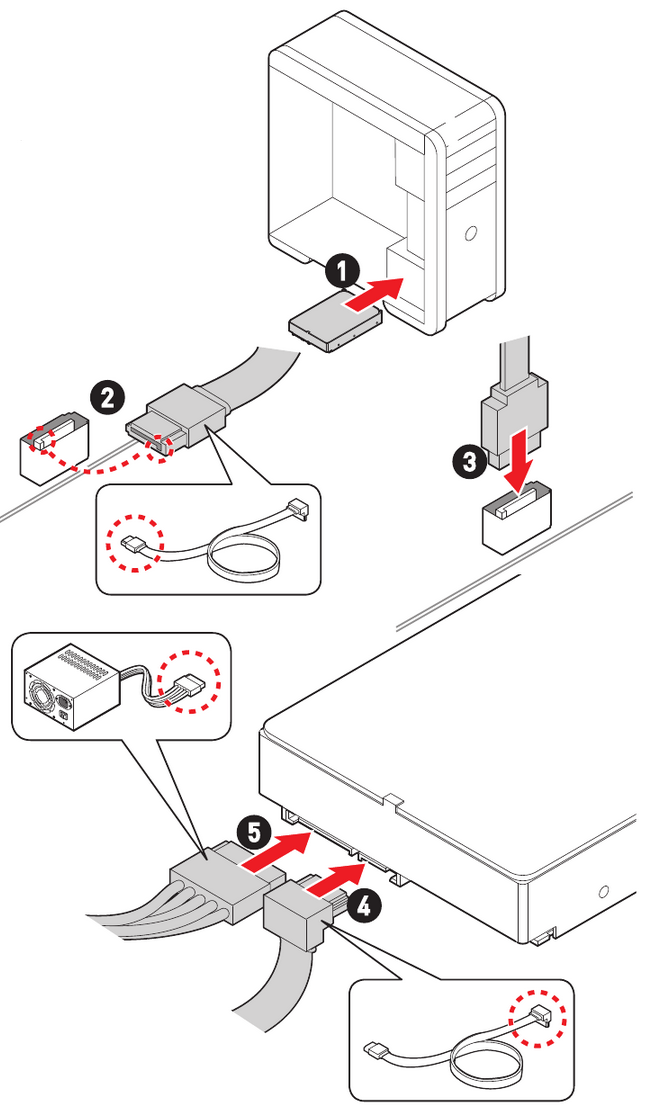

SATA-Laufwerke installieren

• http://youtu.be/RZsMpqxythc

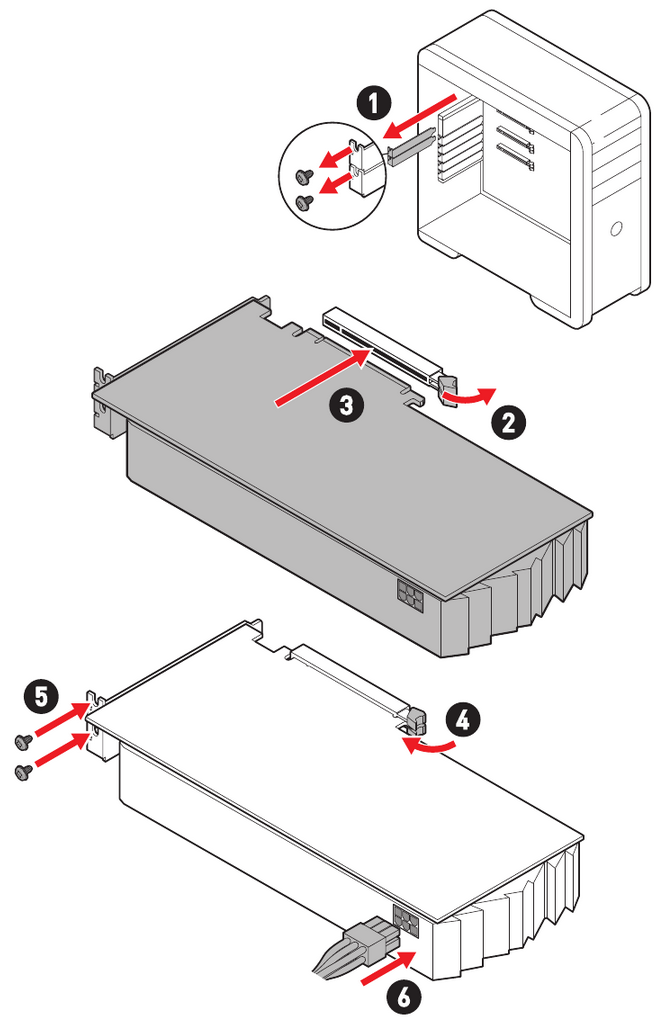

Grafikkarte installieren

• http://youtu.be/mG0GZpr9w_A

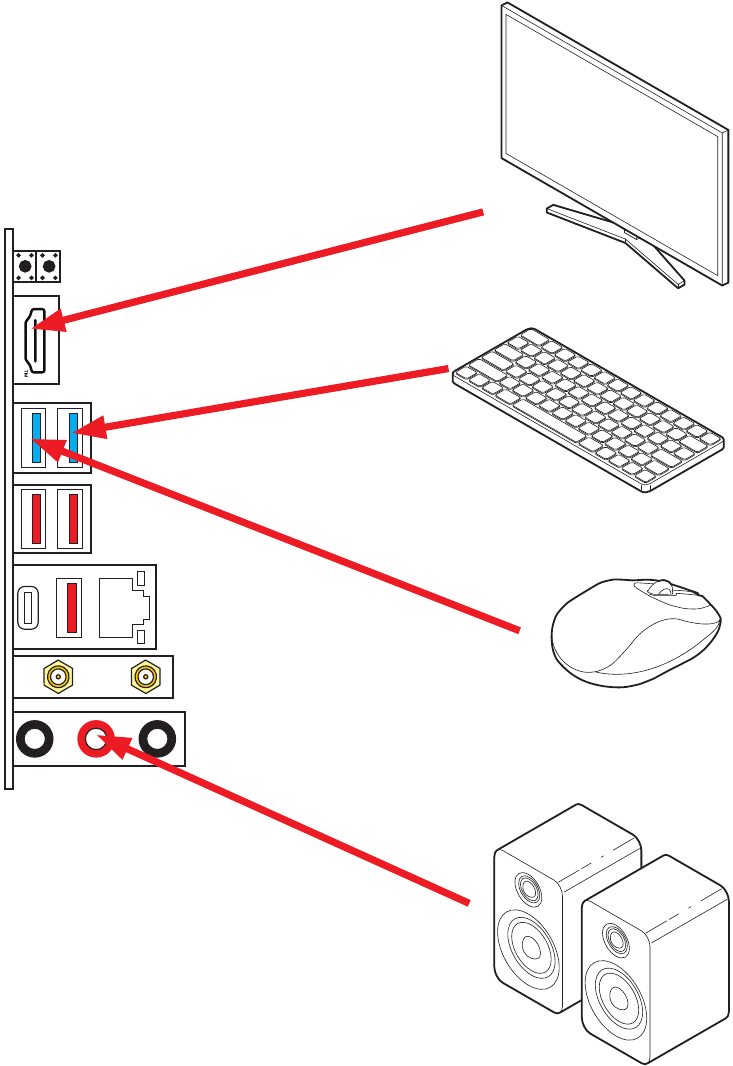

Peripheriegeräte anschließen

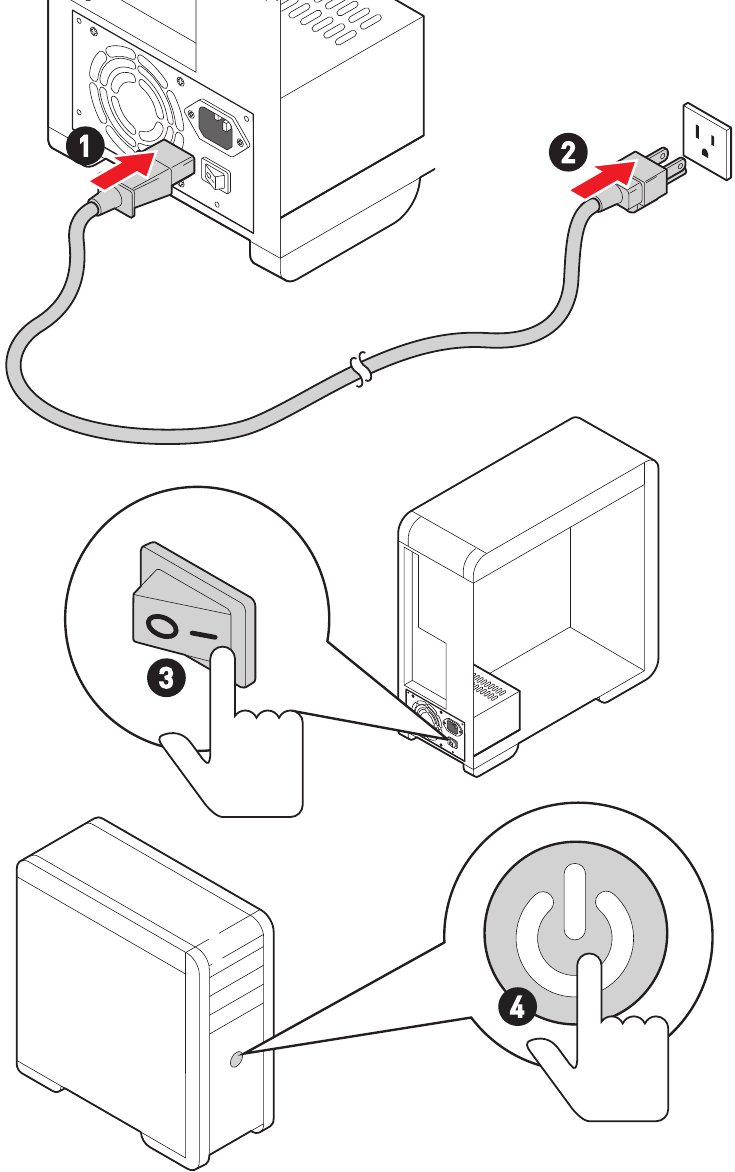

Einschalten

Spezifikationen

CPU	Unterstützt AMD Ryzen™ 7000er Serie Desktop-Prozessoren* Prozessorsockel AM5 * Den aktuellen Support-Status bei Veröffentlichung neuer Prozessoren finden Sie unter www.msi.com.
Chipsatz	AMD B650 Chipsatz
Arbeitsspeicher	2x DDR5-Arbeitsspeichersteckplätze, unterstützen bis zu 96GB* Unterstützt 1R 4800 MHz nach JEDEC Max. Übertaktungsfrequenz: 1DPC 1R Max. Geschwindigkeit bis zu 6000+ MHz 1DPC 2R Max. Geschwindigkeit bis zu 6000+ MHz Unterstützt Dual-Channel-Modus Unterstützt non-ECC, ungepufferten Arbeitsspeicher Unterstützt AMD EXPO * Weitere Informationen zu kompatiblem Arbeitsspeicher finden Sie unter www.msi.com.
Erweiterungssteckplätze	1x PCIe x16 Steckplatz (Von CPU) Unterstützt bis zu PCIe 4.0 x16
Onboard-Grafik	1x HDMI™ 2.1 Anschluss mit FRL, unterstützt eine maximale Auflösung von 4K 120Hz* / ** * Nur verfügbar bei Prozessoren mit integrierter Grafik. ** Grafikspezifikationen können je nach installierter CPU variieren.
SATA-Anschlüsse	4x SATA 6Gb/s Anschlüsse (Vom B650 Chipsatz)
M.2 SSD Steckplätze	2x M.2 Steckplätze (Key M) M2_1 Steckplatz (Von CPU) Unterstützt bis zu PCIe 4.0 x4 Unterstützt 2260/ 2280 Speichergeräte M2_2 Steckplatz (Vom Chipsatz) Unterstützt bis zu PCIe 4.0 x4 Unterstützt 2260/ 2280 Speichergeräte
RAID	Unterstützt RAID 0, RAID 1 und RAID 10 für SATA-Speichergeräte Unterstützt RAID 0 und RAID 1 für M.2 NVMe-Speichergeräte
Audio	Realtek® ALC4080 Codec 7.1-Kanal USB Hochleistungs-Audio Unterstützt bis zu 32-Bit/384kHz Wiedergabe am Frontpanel.
LAN	1x Realtek® 8125 2.5Gbps LAN-Controller
Wi-Fi & Bluetooth®	AMD Wi-Fi 6E Das Wireless-Modul ist im M.2 (Key-E) Steckplatz vorinstalliert. Unterstützt MU-MIMO TX/RX Unterstützt 20MHz, 40MHz, 80MHz, 160MHz Bandbreite in 2.4GHz/ 5GHz oder 6GHz* Bändern Unterstützt 802.11 a/ b/ g/ n/ ac/ ax Unterstützt Bluetooth® 5.2** * Die Nutzung des Wi-Fi 6GHz Bandes setzt Windows 11 Unterstützung voraus und hängt von den Bestimmungen jedes Landes ab. ** Die Bluetooth-Version kann aktualisiert werden, Details entnehmen Sie bitte der Webseite des Wi-Fi Chipsatz-Herstellers.
Stromanschlüsse	1x 24-Pin ATX-Hauptstromanschluss 1x 8-Pin +12V Stromanschluss
Interne USB-Anschlüsse	1x USB 3.2 Gen 2 10Gbps Typ-C Frontpanel-Anschluss (Vom B650 Chipsatz) 1x USB 3.2 Gen 1 5Gbps Anschluss (Vom B650 Chipsatz) Unterstützt zusätzliche 2 USB 3.2 Gen 1 5Gbps Anschlüsse 1x USB 2.0 Anschluss (Vom B650 Chipsatz) Unterstützt zusätzliche 2 USB 2.0 Anschlüsse
Lüfteranschlüsse	1x 4-Pin CPU-Lüfteranschluss 1x 4-Pin Wasserpumpen-Lüfteranschluss 1x 4-Pin Systemlüfteranschluss
Systemanschlüsse	1x Frontpanel-Audioanschluss 2x Systempanel-Anschlüsse 1x Gehäuse-Intrusion-Anschluss
Jumper	1x OC Safe-Boot Jumper

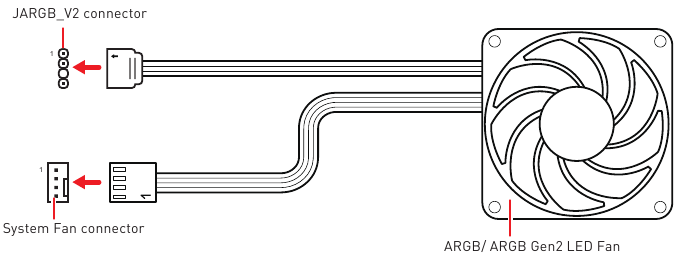

LED-Funktionen	1x 3-Pin A-RAINBOW V2 (ARGB Gen2) LED-Anschluss 4x EZ Debug LED
Anschlüsse Rückseite	1x Clear CMOS Taste 1x Flash BIOS Taste 1x HDMI™ Anschluss 2x USB 3.2 Gen 1 5Gbps Typ-A Anschlüsse (Von CPU) 2x USB 3.2 Gen 2 10Gbps Typ-A Anschlüsse (Von CPU) 1x USB 3.2 Gen 2 10Gbps Typ-A Anschluss (Vom B650 Chipsatz) 1x USB 3.2 Gen 2x2 20Gbps Typ-C Anschluss (Vom B650 Chipsatz) 1x 2.5 Gbit/s LAN (RJ45) Anschluss 2x Wi-Fi Antennenanschlüsse 3x Audiobuchsen
I/O Controller	NUVOTON NCT6687-R Controller Chip
Hardware-Monitor	CPU-/System-/Chipsatz-Temperaturerkennung CPU-/System-/Pumpen-/Chipsatz-Lüftergeschwindigkeitserkennung CPU-/System-/Pumpen-/Chipsatz-Lüftergeschwindigkeitssteuerung
Formfaktor	Mini-ITX Formfaktor 6.7 Zoll x 6.7 Zoll (170 mm x 170 mm)
BIOS-Funktionen	1x 256 Mb Flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Mehrsprachig
Software	Treiber MSI Center MSI APP Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Besondere Funktionen

MSI Center

• Gaming-Modus
• Smart Priority
• Game Highlights
• Mystic Light (Synchronisierung & Steuerung)
• Ambient Link
• Frozr AI Cooling
• Benutzerszenario
• True Color
• Live-Update
• Hardware-Überwachung
• Super Charger
• Gerätebeschleunigung
• Smart Image Finder
• MSI Companion
• Systemdiagnose
• Systeminfo
• Microsoft APP
• Mein Gerät
• MSI Display kit

Thermische Funktionen

• Erweitertes Kühlkörper-Design
• MOSFET-Grundplatte
• M.2 Shield Frozr
• K7 MOSFET Wärmeleitpad/ Zusätzliches Spulenpad
• Lüfteranschlüsse (CPU + PUMPE + SYSTEM)

Leistung

• Core Boost
• VRM Power Design
• Memory Boost
• Lightning Gen 4 PCI-E/ M.2 Steckplatz
• Front-USB Typ-C
• Server-Grade PCB
• 2oz Kupferverdickte Platine

DIY-freundlich

• PCI-E Steel Armor
• Vorinstalliertes I/O-Shield
• EZ DEBUG LED
• EZ LED Control
• Flash BIOS Button

Audio

• Audio Boost 5

RGB-Unterstützung

• Mystic Light Extension (A-RAINBOW V2)
• Ambient Link Unterstützung

BIOS

• Click BIOS 5

Lieferumfang

Bitte überprüfen Sie den Inhalt Ihres Mainboard-Pakets. Es sollte Folgendes enthalten:

Platine

• 1x Mainboard

Dokumentation

• 1x Kurzanleitung zur Installation
• 1x Hinweis zu EU-Vorschriften

Kabel

• 2x SATA6Gb/s Kabel
• 1x JARGB Verlängerungskabel

Zubehör

• 1x Wi-Fi Antennenset
• 1x Kabelaufkleber
• 3x M.2 Schrauben

Sollten Artikel beschädigt sein oder fehlen, wenden Sie sich bitte an Ihren Händler.

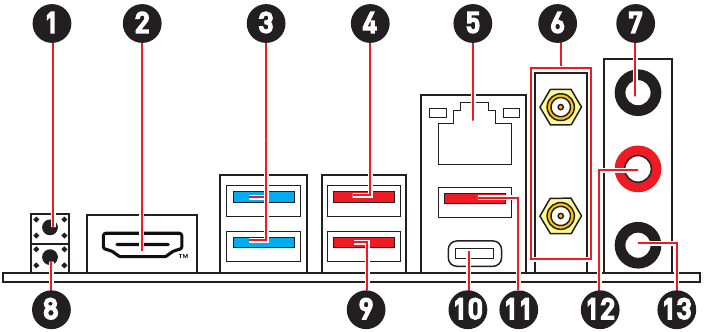

Anschlüsse der Rückseite

Position	Beschreibung
1	Clear CMOS button (Clear CMOS-Taste)
2	HDMI™-Anschluss
3	USB 3.2 Gen 1 5Gbps Typ-A Anschlüsse (Von CPU)
4	USB 3.2 Gen 2 10Gbps Typ-A Anschlüsse (Von CPU)
5	2.5 Gbps LAN-Buchse
6	Wi-Fi Antennenanschlüsse
7	Line-In-Buchse
8	Flash BIOS button (Flash BIOS-Taste)
9	USB 3.2 Gen 2 10Gbps Typ-A Anschluss (Von CPU) Flash BIOS-Anschluss
10	USB 3.2 Gen 2x2 (20Gbps) Typ-C Anschluss (Vom B650-Chipsatz)
11	USB 3.2 Gen 2 10Gbps Typ-A Anschluss (Vom B650-Chipsatz)
12	Line-Out-Buchse
13	Mic-In-Buchse

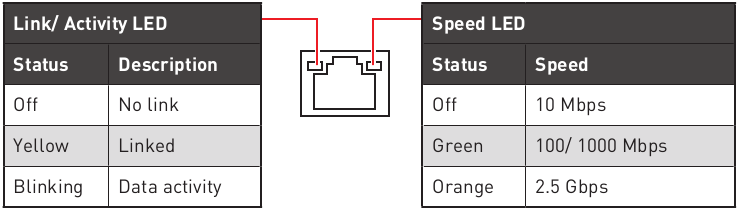

LAN-Anschluss-LED-Status-Tabelle

Anschluss der Audiobuchsen

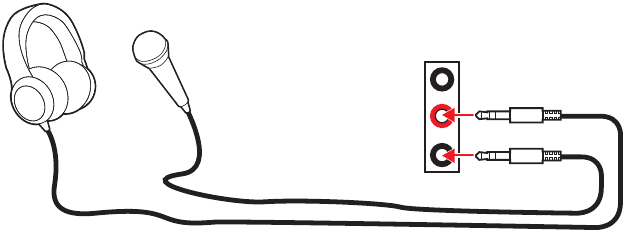

Diagramm der Audiobuchsen für Kopfhörer und Mikrofon

Diagramm der Audiobuchsen für Stereo-Lautsprecher

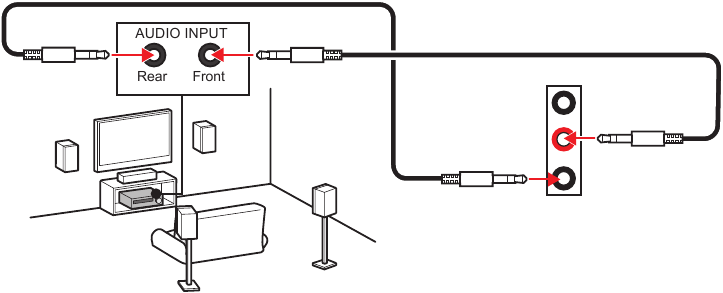

Diagramm der Audiobuchsen für 4-Kanal-Lautsprecher

Diagramm der Audiobuchsen für 5.1-Kanal-Lautsprecher

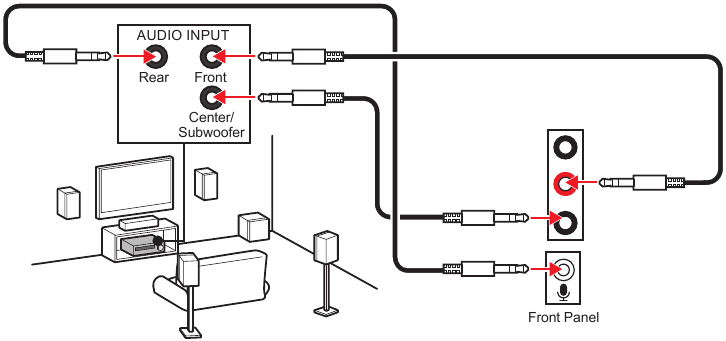

Diagramm der Audiobuchsen für 7.1-Kanal-Lautsprecher

Antennen installieren

1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie unten gezeigt.

2. Richten Sie die Antennen aus.

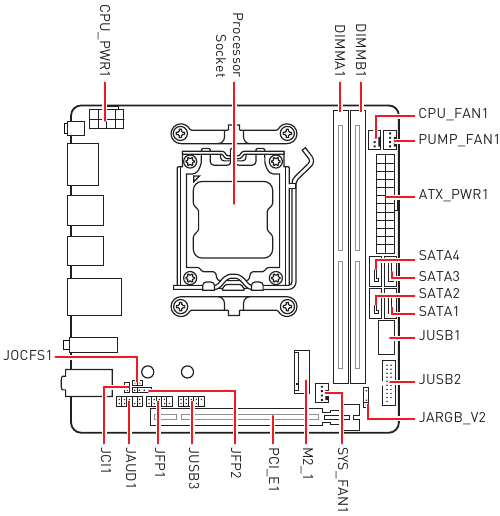

Übersicht der Komponenten

Vorderansicht

Unteransicht

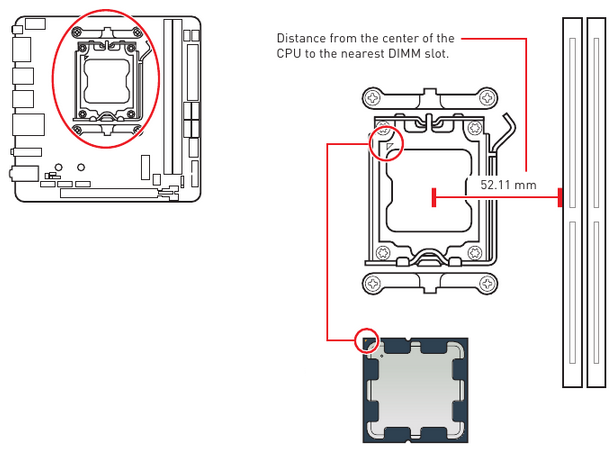

CPU-Sockel

Einführung zur AM5 CPU
Die Oberfläche der AM5 CPU besitzt zwei Kerben und ein goldenes Dreieck, um die korrekte Ausrichtung der CPU für die Platzierung auf dem Mainboard zu erleichtern. Das goldene Dreieck ist der Pin 1 Indikator.

• Beim Wechsel des Prozessors kann die Systemkonfiguration aufgrund der Architektur des AM5-Prozessors gelöscht und das BIOS auf die Standardwerte zurückgesetzt werden.
• Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
• Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Rücksendungsautorisierungs- (RMA) Anfragen bearbeiten, wenn das Mainboard mit der Schutzkappe auf dem CPU-Sockel geliefert wird.
• Beim Einbau einer CPU denken Sie immer daran, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität aufrechtzuerhalten.
• Stellen Sie vor dem Starten Ihres Systems sicher, dass der CPU-Kühler fest auf der CPU sitzt.
• Überhitzung kann die CPU und das Mainboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitband) zwischen CPU und Kühler aufzutragen, um die Wärmeableitung zu verbessern.
• Wenn die CPU nicht installiert ist, schützen Sie die Pins des CPU-Sockels immer, indem Sie den Sockel mit der Plastikkappe abdecken.
• Wenn Sie eine separate CPU und einen Kühler erworben haben, beachten Sie bitte die Dokumentation im Kühlerpaket für weitere Details zur Installation.
• Dieses Mainboard ist für Overclocking ausgelegt. Bevor Sie versuchen zu übertakten, stellen Sie bitte sicher, dass alle anderen Systemkomponenten Overclocking tolerieren können. Jeder Versuch, außerhalb der Produktspezifikationen zu operieren, wird nicht empfohlen. MSI® übernimmt keine Garantie für Schäden oder Risiken, die durch unsachgemäßen Betrieb außerhalb der Produktspezifikationen entstehen.

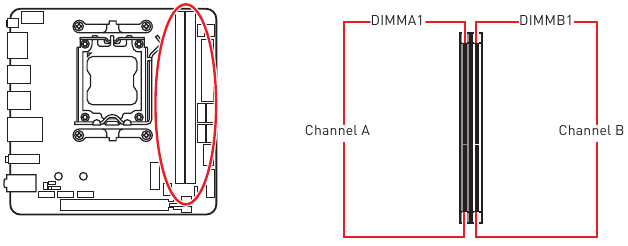

DIMM-Steckplätze

• Setzen Sie Speichermodule immer zuerst in den DIMMB1-Steckplatz ein.
• Um die Systemstabilität im Dual-Channel-Modus zu gewährleisten, müssen die Speichermodule vom gleichen Typ, gleicher Anzahl und gleicher Dichte sein.
• Einige Speichermodule können beim Übertakten aufgrund der Abhängigkeit der Speicherfrequenz von ihrem Serial Presence Detect (SPD) mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten. Gehen Sie ins BIOS und suchen Sie DRAM Frequency, um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit der angegebenen oder einer höheren Frequenz betreiben möchten.
• Es wird empfohlen, ein effizienteres Speicher-Kühlsystem für die vollständige DIMM-Installation oder das Übertakten zu verwenden.
• Die Stabilität und Kompatibilität des installierten Speichermoduls hängt beim Übertakten von der installierten CPU und den Geräten ab.
• Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.

PCI_E1: PCIe-Erweiterungssteckplatz

PCI_E1: PCIe 4.0 x16 (Von CPU)

• Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Graphics Card Bolster verwenden, um ihr Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
• Beim Hinzufügen oder Entfernen einer Erweiterungskarte schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um eventuell notwendige zusätzliche Hardware- oder Softwareänderungen zu überprüfen.

M2_1~2: M.2 Steckplätze (Key M)

Wenn Ihre M.2 SSD einen eigenen Kühlkörper besitzt, entfernen Sie bitte die M.2-Platte oder den Gummiklotz im M.2-Steckplatz, bevor Sie die M.2 SSD installieren. Installieren Sie den mit Ihrem Mainboard gelieferten Kühlkörper nicht erneut.

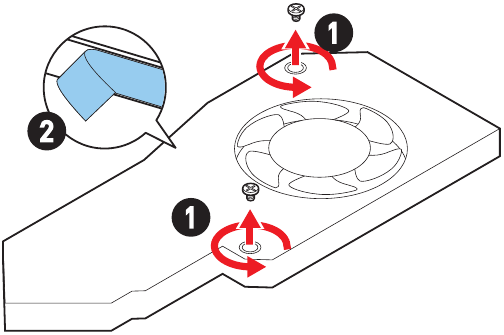

Installation eines M.2-Moduls in den M2_1-Steckplatz

1. Lösen Sie die Schrauben des M.2 Shield Frozr Kühlkörpers.

2. Entfernen Sie den M.2 Shield Frozr und ziehen Sie die Schutzfolien von der Wärmeleitfolie unter dem M.2 Shield Frozr ab.
3. Entfernen Sie die Schutzfolien von der Wärmeleitfolie auf der M.2-Platte.

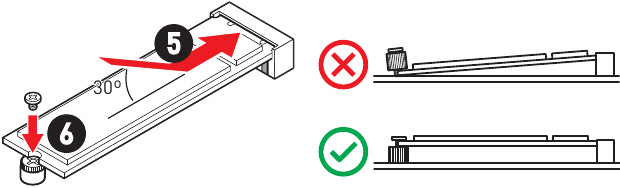

4. Verschieben und befestigen Sie die M.2-Abstandsschraube an der geeigneten Position für eine 2260 M.2 SSD. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.

5. Stecken Sie Ihre M.2 SSD in einem Winkel von 30 Grad in den M2_1-Steckplatz.

6. Befestigen Sie die M.2 SSD mit der mitgelieferten M.2-Schraube.

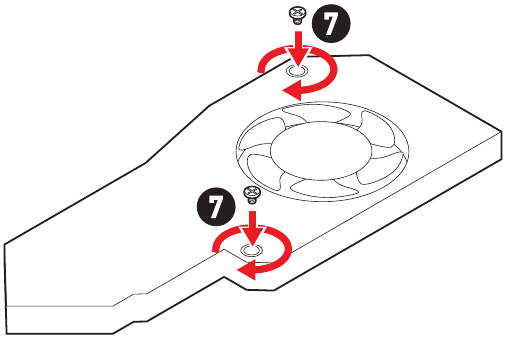

7. Setzen Sie den M.2 Shield Frozr Kühlkörper wieder ein und befestigen Sie ihn.


Installation eines M.2-Moduls in den M2_2-Steckplatz

1. Stecken Sie Ihre M.2 SSD in einem Winkel von 30 Grad in den M2_2-Steckplatz.

2. Befestigen Sie die M.2 SSD mit der mitgelieferten M.2-Schraube.

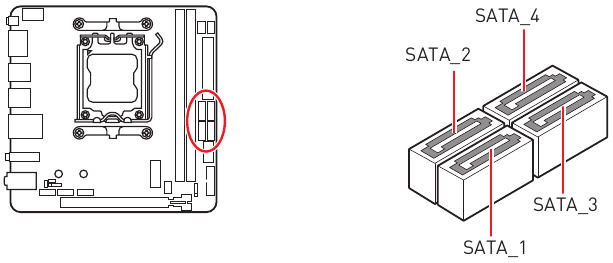

SATA_1~4: SATA 6Gb/s Anschlüsse

Diese Anschlüsse sind SATA 6Gb/s Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

• Bitte falten Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
• SATA-Kabel haben an beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker zur Platzersparnis mit dem Mainboard zu verbinden.

JAUD1: Front-Audio-Anschluss

Dieser Anschluss ermöglicht es Ihnen, Audiobuchsen am Frontpanel anzuschließen.

Pin	Signalname	Pin	Signalname
1	MIC L	2	Masse
3	MIC R	4	NC
5	Kopfhörer R	6	MIC-Erkennung
7	SENSE_SEND	8	Kein Pin
9	Kopfhörer L	10	Kopfhörer-Erkennung

JFP1, JFP2: Frontpanel-Anschlüsse

Der JFP1-Anschluss steuert das Einschalten, den Power-Reset und die LEDs an Ihrem PC-Gehäuse/Chassis. Die Header für Netzschalter/Reset-Schalter ermöglichen den Anschluss von Netzschalter/Reset-Taste. Der Power-LED-Header wird mit der LED-Leuchte am PC-Gehäuse verbunden, und der HDD-LED-Header zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für Summer und Lautsprecher. Um die Kabel vom PC-Gehäuse mit den richtigen Pins zu verbinden, beachten Sie bitte die folgenden Abbildungen.

Bitte beachten Sie, dass Power LED und HDD LED einen positiven und negativen Anschluss haben. Sie müssen das Kabel mit dem entsprechenden positiven und negativen Anschluss auf dem Mainboard verbinden. Andernfalls funktionieren die LEDs nicht richtig.

CPU_PWR1, ATX_PWR1: Stromanschlüsse

Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

CPU_PWR1

Pin	Signalname	Pin	Signalname
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signalname	Pin	Signalname
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

Stellen Sie sicher, dass alle Stromkabel sicher an einem geeigneten ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Mainboards zu gewährleisten.

JCI1: Gehäuse-Intrusion-Anschluss

Dieser Anschluss ermöglicht den Anschluss des Gehäuse-Intrusion-Schalterkabels.

Normal (Standard)

Gehäuse-Intrusion-Ereignis auslösen

Verwendung des Gehäuse-Intrusion-Detektors

1. Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Intrusion-Schalter/Sensor am Gehäuse.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Setzen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Eingabetaste (Enter), um Ja (Yes) auszuwählen.
6. Sobald die Gehäuseabdeckung wieder geöffnet wird, erscheint beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm.

Zurücksetzen der Gehäuse-Intrusion-Warnung

1. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Setzen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Eingabetaste (Enter), um Ja (Yes) auszuwählen.

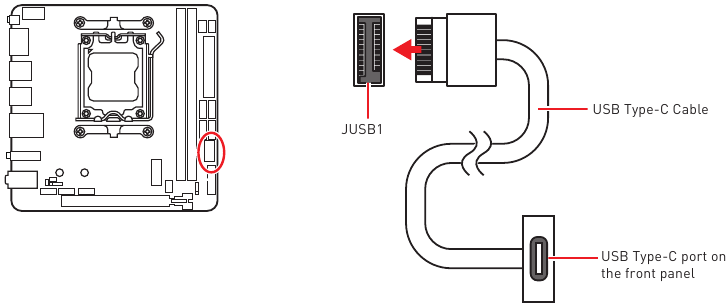

JUSB1: USB 3.2 Gen 2 10Gbps Typ-C Frontpanel-Anschluss

Dieser Anschluss ermöglicht den Anschluss eines USB Typ-C-Anschlusses am Frontpanel. Der Anschluss verfügt über ein verpolungssicheres Design. Achten Sie beim Anschließen des Kabels auf die richtige Ausrichtung.

JUSB2: USB 3.2 Gen 1 Anschluss

Diese Anschlüsse ermöglichen den Anschluss von USB 3.2 Gen 1 5Gbps Ports am Frontpanel.

Pin	Signalname	Pin	Signalname
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Beachten Sie, dass die Power- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JUSB3: USB 2.0 Anschluss

Dieser Anschluss ermöglicht den Anschluss von USB 2.0 Ports am Frontpanel.

Pin	Signalname	Pin	Signalname
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

• Beachten Sie, dass die VCC- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
• Um Ihr iPad, iPhone und iPod über die USB-Ports aufzuladen, installieren Sie bitte das MSI Center Utility.

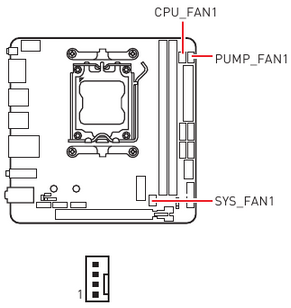

CPU_FAN1, PUMP_FAN1, SYS_FAN1: Lüfteranschlüsse

Lüfteranschlüsse können als PWM (Pulsweitenmodulation)-Modus oder DC-Modus klassifiziert werden. Lüfteranschlüsse im PWM-Modus liefern eine konstante 12V-Ausgabe und passen die Lüftergeschwindigkeit mit einem Drehzahlsteuersignal an. Lüfteranschlüsse im DC-Modus steuern die Lüftergeschwindigkeit durch Ändern der Spannung. Die Lüfteranschlüsse im Auto-Modus können PWM- und DC-Modus automatisch erkennen.
Sie können Lüfter im BIOS > HARDWARE MONITOR-Panel steuern. Dort können Sie DC oder PWM für Ihren Lüftertyp einstellen. Aktivieren Sie den Smart Fan Mode, ändert sich die Lüftergeschwindigkeit entsprechend der CPU- oder Systemtemperatur. Deaktivieren Sie den Smart Fan Mode, dreht der Lüfter mit maximaler Geschwindigkeit.

Pin-Belegung des PWM-Modus

Pin	Signalname	Pin	Signalname
1	Ground	2	+12V
3	Sense	4	Speed Control Signal

Pin-Belegung des DC-Modus

Pin	Signalname	Pin	Signalname
1	Ground	2	Voltage Control
3	Sense	4	NC

Spezifikationen der Lüfteranschlüsse

Anschluss	Standard-Lüftermodus	Max. Strom	Max. Leistung
CPU_FAN1	Auto-Modus	3A	36W
PUMP_FAN1	PWM-Modus	3A	36W
SYS_FAN1	DC-Modus	2A	24W

Stellen Sie sicher, dass die Lüfter nach dem Umschalten des PWM-/DC-Modus ordnungsgemäß funktionieren.

JOCFS1: Safe Boot Jumper

Dieser Jumper wird für Safe Boot verwendet. Einmal aktiviert, bootet das System mit Standardeinstellungen und einem niedrigeren PCIe (von CPU)-Modus.

Normal (Standard)
Booten mit den gespeicherten BIOS-Einstellungen.

Aktiviert
Übernehmen Sie die BIOS-Standardeinstellungen und den niedrigeren PCIe (von CPU)-Modus für Safe Boot.

BAT1: CMOS-Batterie

Ist die CMOS-Batterie entladen, werden die Uhrzeit im BIOS zurückgesetzt und die Systemkonfigurationsdaten gehen verloren. In diesem Fall müssen Sie die CMOS-Batterie austauschen.

CMOS-Batterie austauschen

1. Ziehen Sie das Batteriekabel vom BAT1-Anschluss ab und entfernen Sie die Batterie.
2. Schließen Sie die neue CR2032-Batterie mit Kabel an den BAT1-Anschluss an.


AUSSER REICHWEITE VON KINDERN AUFBEWAHREN

• Verschlucken kann zu Verätzungen, Perforation von Weichteilen und zum Tod führen.
• Schwere Verätzungen können innerhalb von 2 Stunden nach der Einnahme auftreten.
• Wenn Sie vermuten, dass Batterien verschluckt oder in irgendeinen Körperteil eingebracht wurden, suchen Sie sofort einen Arzt auf.

JARGB_V2: A-RAINBOW V2 (ARGB Gen2) LED-Anschluss

Der JARGB_V2-Anschluss ermöglicht den Anschluss von ARGB Gen2 und ARGB-basierten LED-Streifen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln ansteuerbare RGB-LEDs mit einer maximalen Leistungsaufnahme von 3A (5V).

Pin	Signalname	Pin	Signalname
1	+5V	2	Data
3	Kein Pin	4	Masse

Anschluss des adressierbaren RGB-LED-Streifens

Anschluss des adressierbaren RGB-LED-Lüfters

Schließen Sie nicht den falschen Typ von LED-Streifen an. Der JRGB-Anschluss und der JARGB_V2-Anschluss liefern unterschiedliche Spannungen, und das Anschließen eines ARGB 5V LED-Streifens an den JRGB-Anschluss führt zu einer Beschädigung des LED-Streifens.

• Wenn Sie ARGB Gen1 und ARGB Gen2 LED-Streifen an denselben Anschluss anschließen, kann dies zu Problemen führen. Bitte mischen Sie ARGB Gen1 LED- und ARGB Gen2 LED-Streifen nicht miteinander.
• Es wird empfohlen, LED-Streifen mit denselben Spezifikationen zu installieren, um die besten Effekte zu erzielen.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den adressierbaren RGB-LED-Streifen installieren oder entfernen.
• Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

EZ Debug-LED

Diese LEDs zeigen den Debug-Status des Motherboards an.

CPU - zeigt an, dass die CPU nicht erkannt wird oder fehlerhaft ist.
DRAM - zeigt an, dass der DRAM nicht erkannt wird oder fehlerhaft ist.
VGA - zeigt an, dass die GPU nicht erkannt wird oder fehlerhaft ist.
BOOT - zeigt an, dass das Startgerät nicht erkannt wird oder fehlerhaft ist.

Betriebssystem, Treiber & MSI Center installieren

Bitte laden Sie die neuesten Dienstprogramme und Treiber unter www.msi.com herunter und aktualisieren Sie diese.

Windows 10/ Windows 11 installieren

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows 10/ Windows 11 Installations-Disc/den USB-Stick in Ihren Computer ein.
3. Drücken Sie die Schaltfläche Restart (Neustart) am Computergehäuse.
4. Drücken Sie während des POST (Power-On Self Test) des Computers die Taste F11, um in das Boot-Menü zu gelangen.
5. Wählen Sie die Windows 10/ Windows 11 Installations-Disc/den USB-Stick aus dem Boot-Menü.
6. Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung Press any key to boot from CD or DVD... (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt. Falls nicht, überspringen Sie diesen Schritt.
7. Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows 10/ Windows 11 zu installieren.

Treiber mit dem MSI Driver Utility Installer installieren

• Einige neue Netzwerkchips werden von Windows 10/ Windows 11 nicht nativ unterstützt. Es wird empfohlen, den LAN-Treiber vor der Installation der Treiber mit dem MSI Driver Utility Installer zu installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter www.msi.com.
• Der MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie ihn während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel 'Live Update' im MSI Center Handbuch, um die Treiber zu installieren. Sie können auch unter www.msi.com nach Ihrem Motherboard suchen und die Treiber herunterladen.
• Der MSI Driver Utility Installer muss über das Internet installiert werden.

1. Starten Sie Ihren Computer unter Windows 10/ Windows 11.
2. Wählen Sie Start > Settings (Einstellungen) > Windows Update, und wählen Sie dann Check for updates (Nach Updates suchen).
3. Der MSI Driver Utility Installer wird automatisch angezeigt.

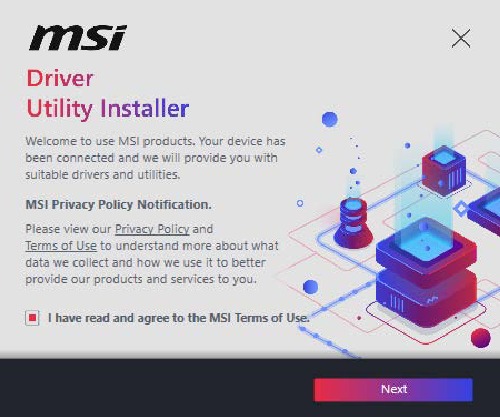

4. Aktivieren Sie das Kontrollkästchen I have read and agree to the MSI Terms of Use (Ich habe die MSI Nutzungsbedingungen gelesen und stimme ihnen zu) und klicken Sie dann auf Next (Weiter).

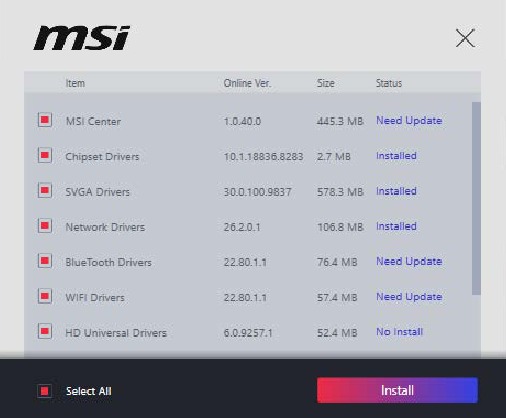

5. Aktivieren Sie das Kontrollkästchen Select All (Alle auswählen) in der unteren linken Ecke und klicken Sie auf Install (Installieren), um MSI Center und die Treiber zu installieren. Der Installationsfortschritt wird unten angezeigt.

6. Sobald der Fortschritt abgeschlossen ist, klicken Sie auf Finish (Fertigstellen).

MSI Center

MSI Center ist eine Anwendung, die Ihnen hilft, Spieleinstellungen einfach zu optimieren und Software zur Inhaltserstellung reibungslos zu nutzen. Es ermöglicht Ihnen auch, LED-Lichteffekte auf PCs und anderen MSI-Produkten zu steuern und zu synchronisieren. Mit MSI Center können Sie ideale Modi anpassen, die Systemleistung überwachen und die Lüftergeschwindigkeit einstellen.

MSI Center Benutzerhandbuch
Wenn Sie weitere Informationen zum MSI Center wünschen, lesen Sie bitte http://download.msi.com/manual/mb/MSICENTER.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

UEFI BIOS

MSI UEFI BIOS ist mit der UEFI (Unified Extensible Firmware Interface)-Architektur kompatibel. UEFI bietet viele neue Funktionen und Vorteile, die ein traditionelles BIOS nicht erreichen kann, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als Standard-Boot-Modus, um die neuen Funktionen des Chipsatzes voll auszuschöpfen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich, sofern nicht anders angegeben, auf UEFI BIOS.

UEFI-Vorteile

• Schnelles Booten - UEFI kann das Betriebssystem direkt booten und den BIOS-Selbsttest-Prozess überspringen. Außerdem entfällt die Zeit, die für den Wechsel in den CSM-Modus während des POST benötigt wird.
• Unterstützt Festplattenpartitionen größer als 2 TB.
• Unterstützt mehr als 4 primäre Partitionen mit einer GUID-Partitionstabelle (GPT).
• Unterstützt eine unbegrenzte Anzahl von Partitionen.
• Unterstützt die vollständigen Funktionen neuer Geräte - neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
• Unterstützt sicheren Start - UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

• 32-Bit Windows-Betriebssystem - dieses Motherboard unterstützt nur das Windows 10/ Windows 11 64-Bit-Betriebssystem.
• Ältere Grafikkarte - das System erkennt Ihre Grafikkarte. Wenn Sie ältere Grafikkarten verwenden, wird möglicherweise eine Warnmeldung angezeigt: There is no GOP (Graphics Output protocol) support detected in this graphics card (Es wurde keine GOP (Graphics Output protocol)-Unterstützung auf dieser Grafikkarte erkannt).

Wir empfehlen Ihnen, sie durch eine Grafikkarte mit GOP/UEFI-Unterstützung zu ersetzen oder eine CPU mit integrierter Grafik für die normale Funktion zu verwenden.

Wie überprüfe ich den BIOS-Modus?

1. Schalten Sie Ihren Computer ein.
2. Drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Bootvorgangs auf dem Bildschirm erscheint.
3. Nach dem Aufrufen des BIOS können Sie den BIOS Mode (BIOS-Modus) oben auf dem Bildschirm überprüfen.


BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für Systemstabilität unter normalen Bedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

• BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung leicht vom neuesten BIOS abweichen und sollte nur als Referenz dienen. Sie können sich auch auf das Informationsfeld HELP (HILFE) für die Beschreibung der BIOS-Elemente beziehen.
• Die BIOS-Bildschirme, Optionen und Einstellungen variieren je nach System.

Aufrufen des BIOS-Setups

Drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Drücken Sie die Taste DEL, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Bootvorgangs auf dem Bildschirm erscheint.

Funktionstaste

F1:	Allgemeine Hilfeliste
F2:	Ein bevorzugtes Element hinzufügen/entfernen
F3:	Favoritenmenü aufrufen
F4:	CPU-Spezifikationen-Menü aufrufen
F5:	Memory-Z-Menü aufrufen
F6:	Optimierte Standardeinstellungen laden
F7:	Zwischen Advanced (Expertenmodus) und EZ (einfacher Modus) wechseln
F8:	Overclocking-Profil laden
F9:	Overclocking-Profil speichern
F10:	Änderungen speichern und zurücksetzen*
F12:	Screenshot erstellen und auf USB-Stick speichern (nur FAT/ FAT32-Format).
Strg+F:	Suchseite aufrufen

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster mit den Änderungsinformationen. Wählen Sie zwischen Yes (Ja) oder No (Nein), um Ihre Auswahl zu bestätigen.

BIOS-Benutzerhandbuch

Wenn Sie weitere Anweisungen zur Einrichtung des BIOS wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

BIOS zurücksetzen

Möglicherweise müssen Sie die Standard-BIOS-Einstellungen wiederherstellen, um bestimmte Probleme zu lösen. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

• Gehen Sie ins BIOS und drücken Sie F6, um die optimierten Standardeinstellungen zu laden.
• Drücken Sie die Schaltfläche Clear CMOS (CMOS löschen) auf dem hinteren I/O-Panel.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie CMOS-Daten löschen. Bitte beachten Sie den Abschnitt zur Schaltfläche Clear CMOS (CMOS löschen) zum Zurücksetzen des BIOS.

BIOS aktualisieren

BIOS mit M-FLASH aktualisieren

Vor der Aktualisierung:
Bitte laden Sie die neueste BIOS-Datei, die Ihrem Motherboard-Modell entspricht, von der MSI-Website herunter. Speichern Sie die BIOS-Datei anschließend auf dem USB-Flash-Laufwerk.
BIOS aktualisieren:

1. Wechseln Sie mit dem Multi-BIOS-Schalter zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
2. Stecken Sie den USB-Flash-Laufwerk mit der Update-Datei in den USB-Anschluss.
3. Bitte beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.
   • Starten Sie neu und drücken Sie während des POST die Tastenkombination Strg + F5 und klicken Sie auf Yes (Ja), um das System neu zu starten.

   • Starten Sie neu und drücken Sie während des POST die Taste Del, um ins BIOS zu gelangen. Klicken Sie auf die Schaltfläche M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten.

4. Wählen Sie eine BIOS-Datei aus, um den BIOS-Update-Vorgang durchzuführen.
5. Wenn Sie dazu aufgefordert werden, klicken Sie auf Yes (Ja), um die BIOS-Wiederherstellung zu starten.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS mit MSI Center aktualisieren

Vor der Aktualisierung:

• Stellen Sie sicher, dass der LAN-Treiber bereits installiert ist und die Internetverbindung ordnungsgemäß eingerichtet ist.
• Bitte schließen Sie alle anderen Anwendungssoftware, bevor Sie das BIOS aktualisieren.

BIOS aktualisieren:

1. Installieren und starten Sie MSI Center und gehen Sie zur Seite Support (Support).
2. Wählen Sie Live Update und klicken Sie auf die Schaltfläche Advance (Erweitert).
3. Wählen Sie die BIOS-Datei aus und klicken Sie auf die Schaltfläche Install (Installieren).
4. Die Installationserinnerung wird angezeigt, klicken Sie dann auf die Schaltfläche Install (Installieren).
5. Das System startet automatisch neu, um das BIOS zu aktualisieren.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS mit der Flash BIOS-Taste aktualisieren

1. Bitte laden Sie die neueste BIOS-Datei, die Ihrem Motherboard-Modell entspricht, von der MSI®-Website herunter.
2. Benennen Sie die BIOS-Datei in MSI.ROM um und speichern Sie sie im Stammverzeichnis des USB-Speichergeräts.
3. Schließen Sie das Netzteil an CPU_PWR1 und ATX_PWR1 an. (CPU und Speicher müssen nicht installiert werden.)
4. Stecken Sie das USB-Speichergerät, das die MSI.ROM-Datei enthält, in den Flash BIOS Port auf der hinteren I/O-Blende.
5. Drücken Sie die Schaltfläche Flash BIOS Button (Flash BIOS-Taste), um das BIOS zu aktualisieren, und die LED beginnt zu blinken.
6. Die LED erlischt, wenn der Vorgang abgeschlossen ist.

Technischer Support

Sollte ein Problem mit Ihrem System auftreten und sich keine Lösung aus dem Benutzerhandbuch ergeben, wenden Sie sich bitte an Ihre Verkaufsstelle oder den lokalen Händler. Alternativ können Sie die folgenden Hilferessourcen für weitere Unterstützung nutzen.

• Besuchen Sie die MSI-Website für technische Anleitungen, BIOS-Updates, Treiber-Updates und weitere Informationen: http://www.msi.com
• Registrieren Sie Ihr Produkt unter: http://register.msi.com

Sicherheitshinweise

• Die in diesem Paket enthaltenen Komponenten können durch elektrostatische Entladung (ESD) beschädigt werden. Bitte beachten Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
• Stellen Sie sicher, dass alle Komponenten fest verbunden sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
• Fassen Sie das Mainboard an den Rändern an, um empfindliche Komponenten nicht zu berühren.
• Es wird empfohlen, beim Umgang mit dem Mainboard ein Erdungsarmband (ESD-Armband) zu tragen, um elektrostatische Schäden zu vermeiden. Falls kein ESD-Armband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Mainboard handhaben.
• Lagern Sie das Mainboard in einem elektrostatisch abschirmenden Behälter oder auf einer antistatischen Unterlage, wenn es nicht installiert ist.
• Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf dem Mainboard oder irgendwo im Computergehäuse befinden.
• Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte dauerhafte Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.
• Wenn Sie bei einem Installationsschritt Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
• Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
• Halten Sie dieses Mainboard von Feuchtigkeit fern.
• Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, wie auf dem PSU angegeben ist, bevor Sie das PSU an die Steckdose anschließen.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Legen Sie nichts auf das Netzkabel.
• Alle Vorsichtsmaßnahmen und Warnhinweise auf dem Mainboard sollten beachtet werden.
• Sollte eine der folgenden Situationen eintreten, lassen Sie das Mainboard von Servicepersonal überprüfen:
  • Flüssigkeit ist in den Computer eingedrungen.
  • Das Mainboard wurde Feuchtigkeit ausgesetzt.
  • Das Mainboard funktioniert nicht richtig oder Sie können es gemäß der Bedienungsanleitung nicht zum Laufen bringen.
  • Das Mainboard ist heruntergefallen und beschädigt worden.
  • Das Mainboard weist offensichtliche Bruchspuren auf.
• Setzen Sie dieses Mainboard keiner Umgebungstemperatur über 60 °C (140 °F) aus, da dies das Mainboard beschädigen könnte.

Referenzen

• MSI - Redirect
• MSI® HOW TO Install/ Uninstall AMD AM5 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI MPG B650I EDGE WIFI - Mainboard-Handbuch herunterladen

Verfügbare Sprachen
