Geberit AQUACLEAN MERA Handbuch

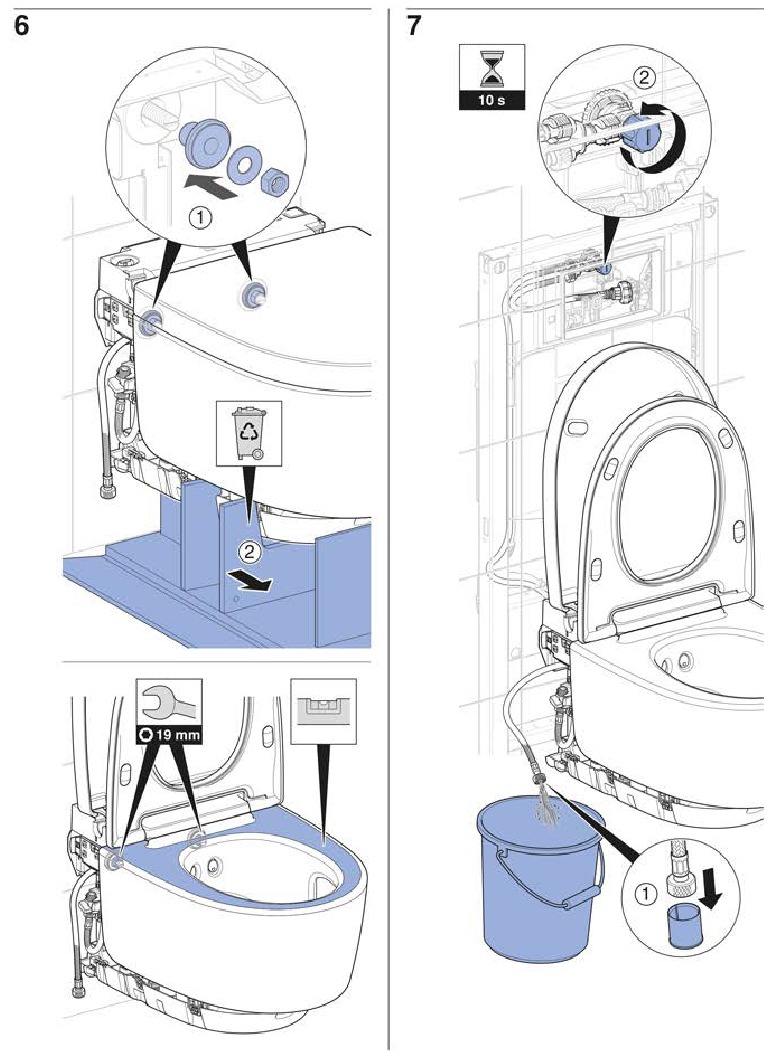

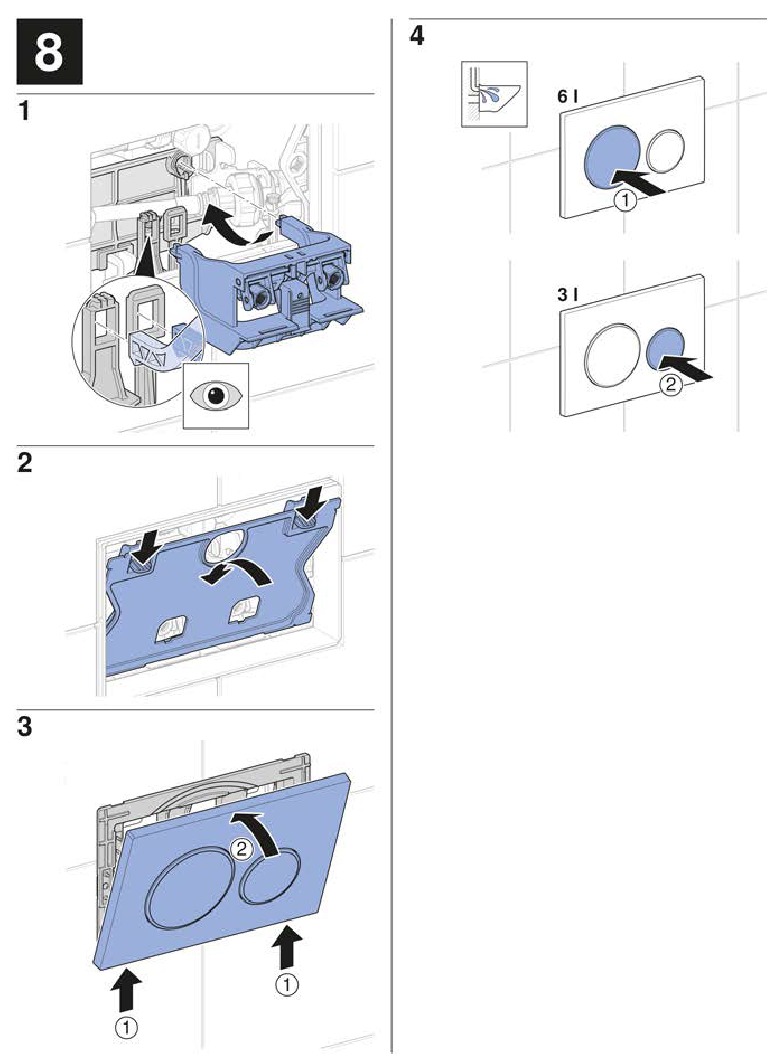

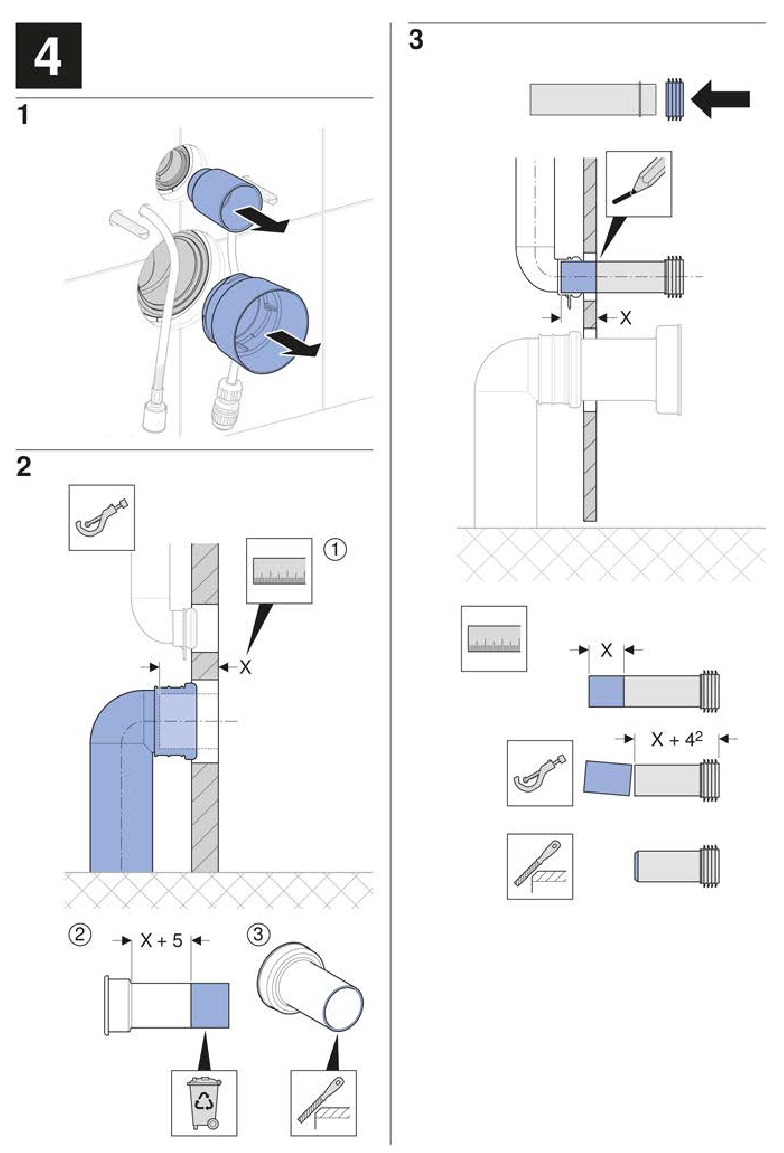

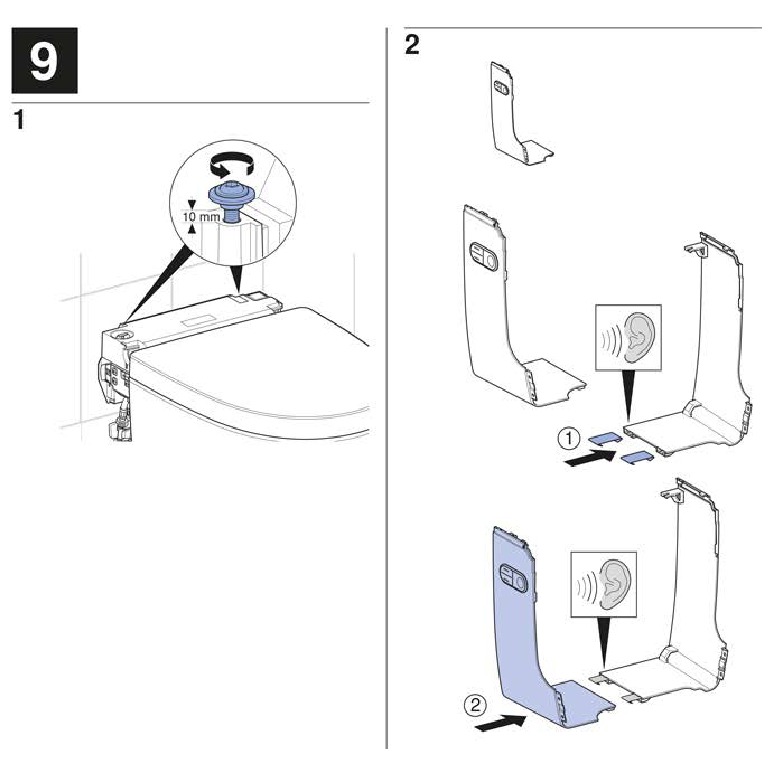

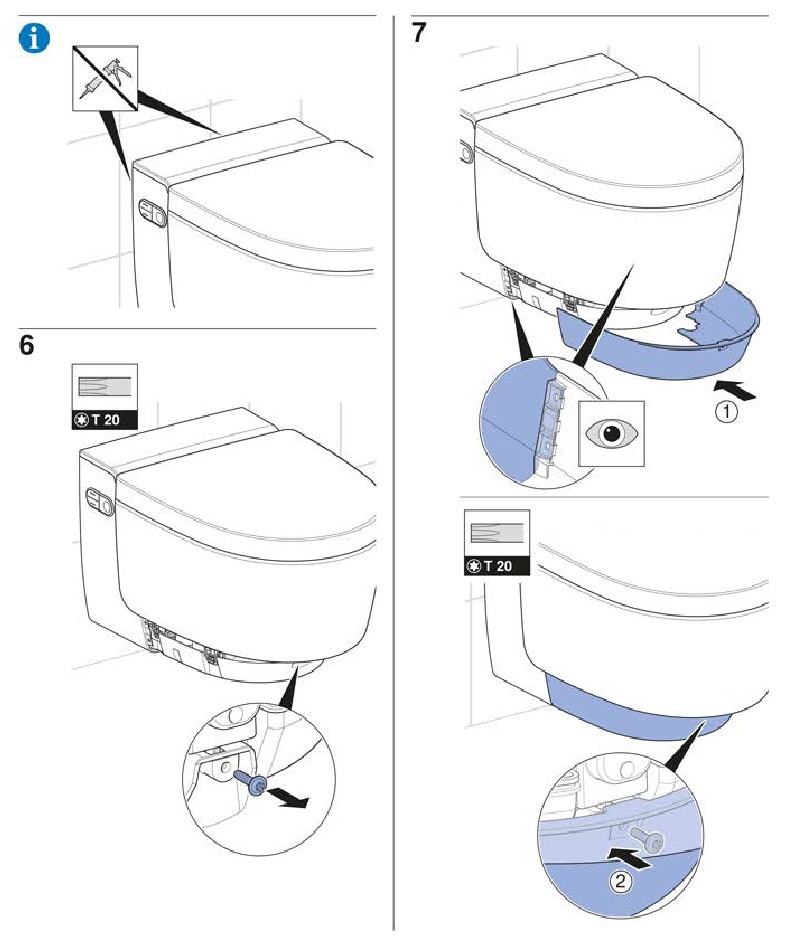

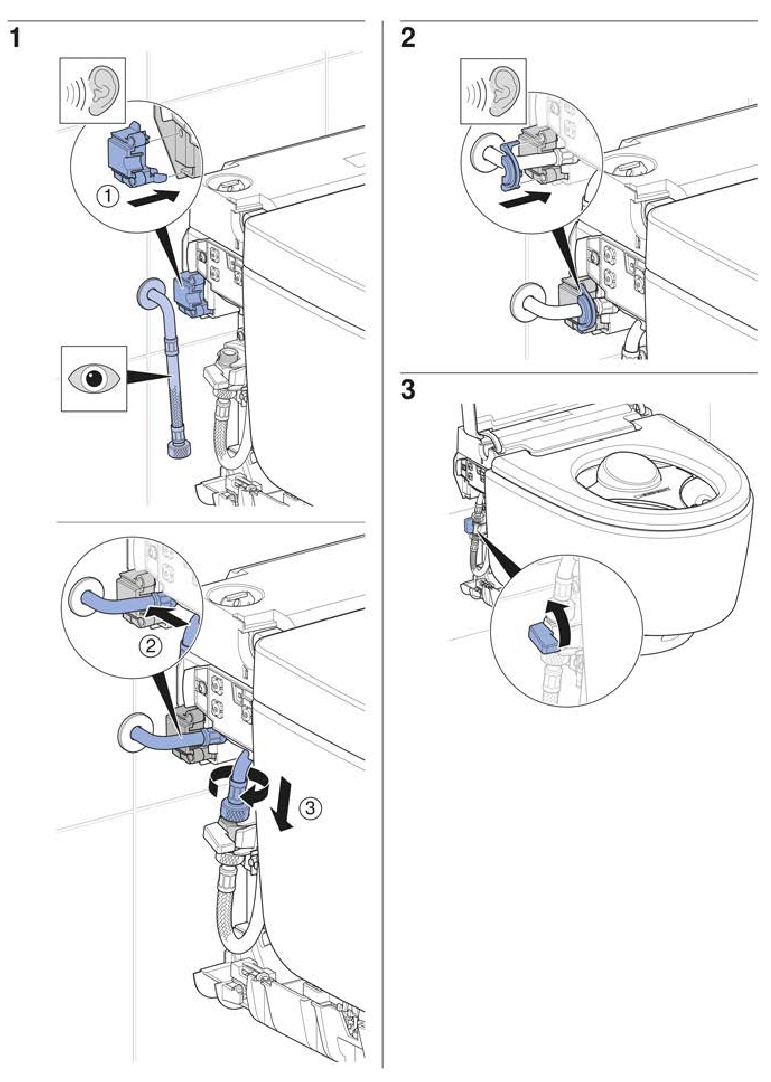

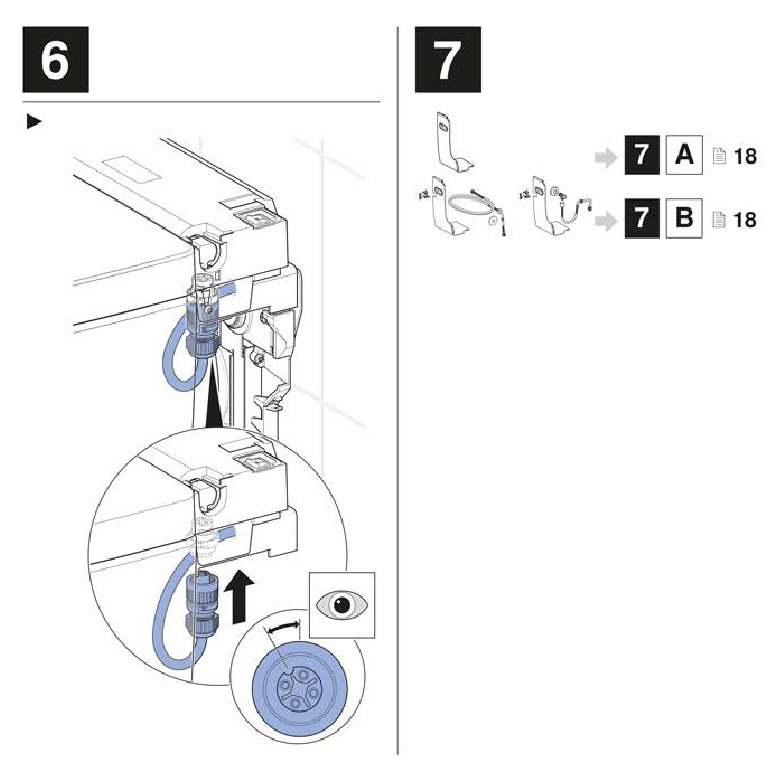

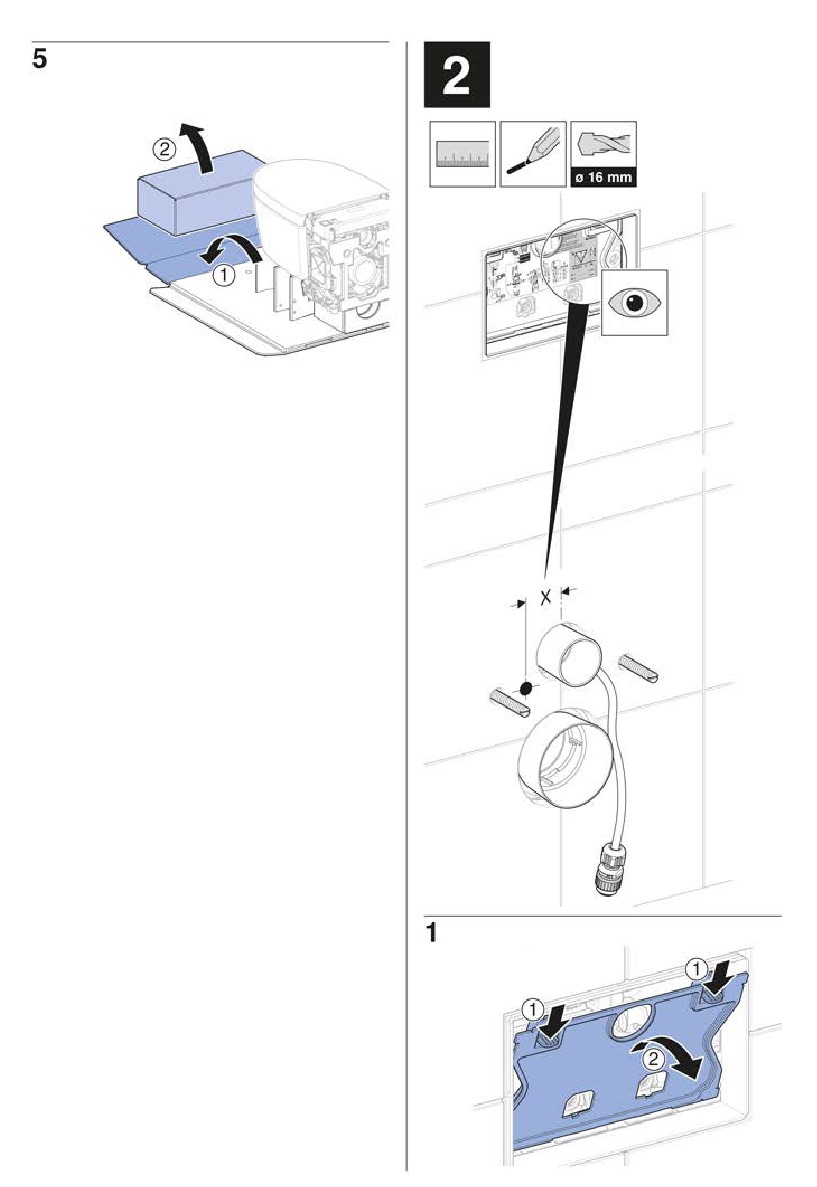

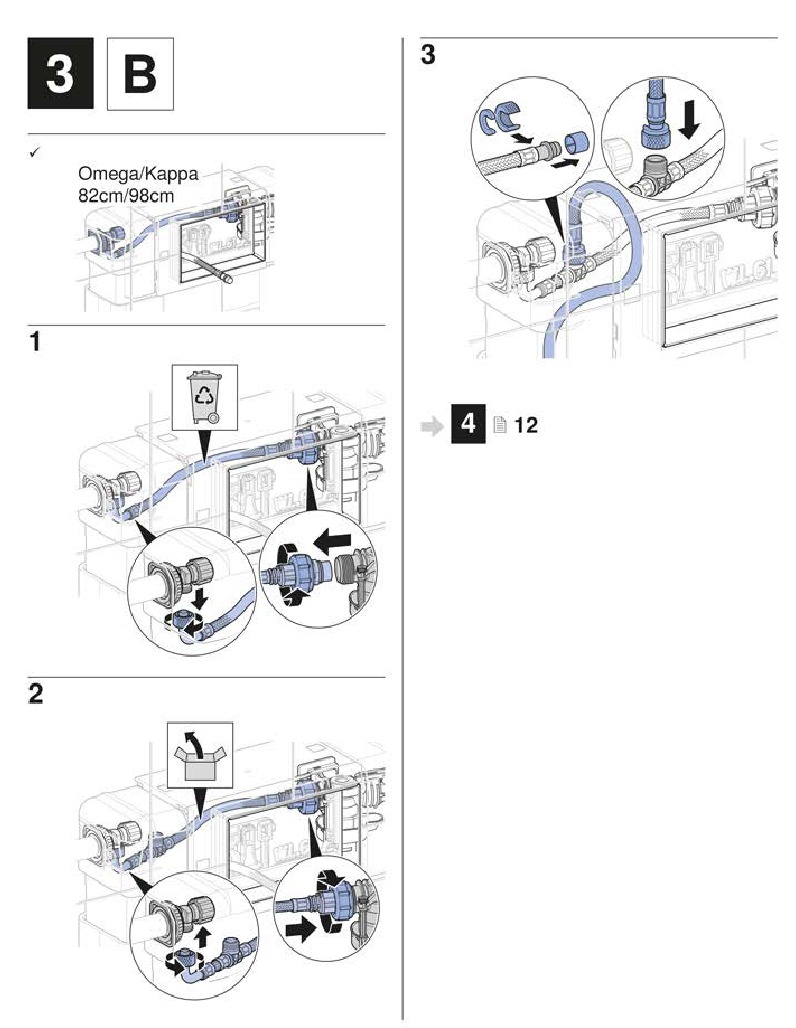

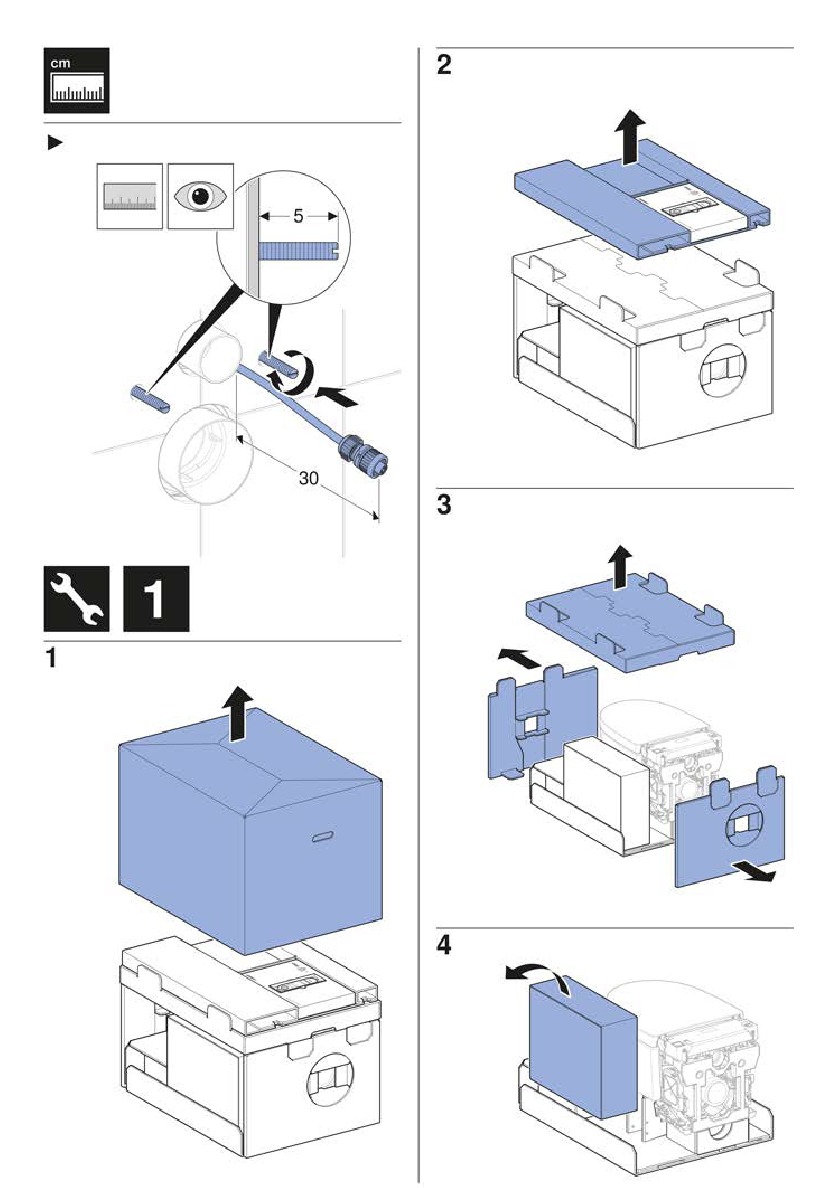

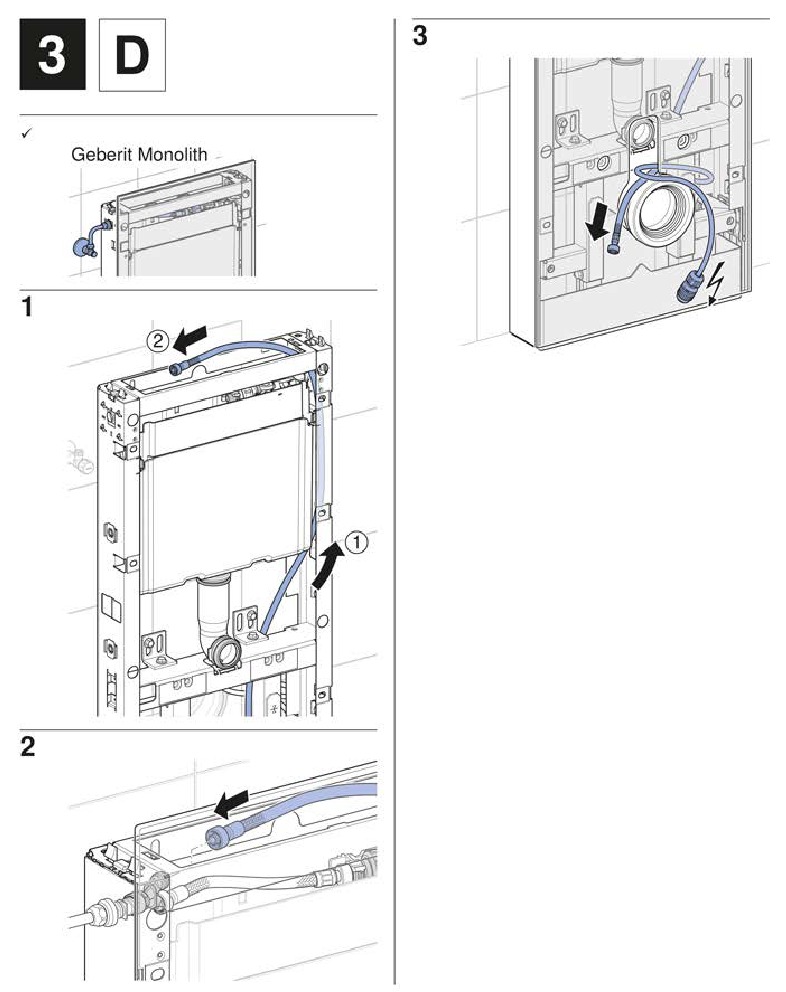

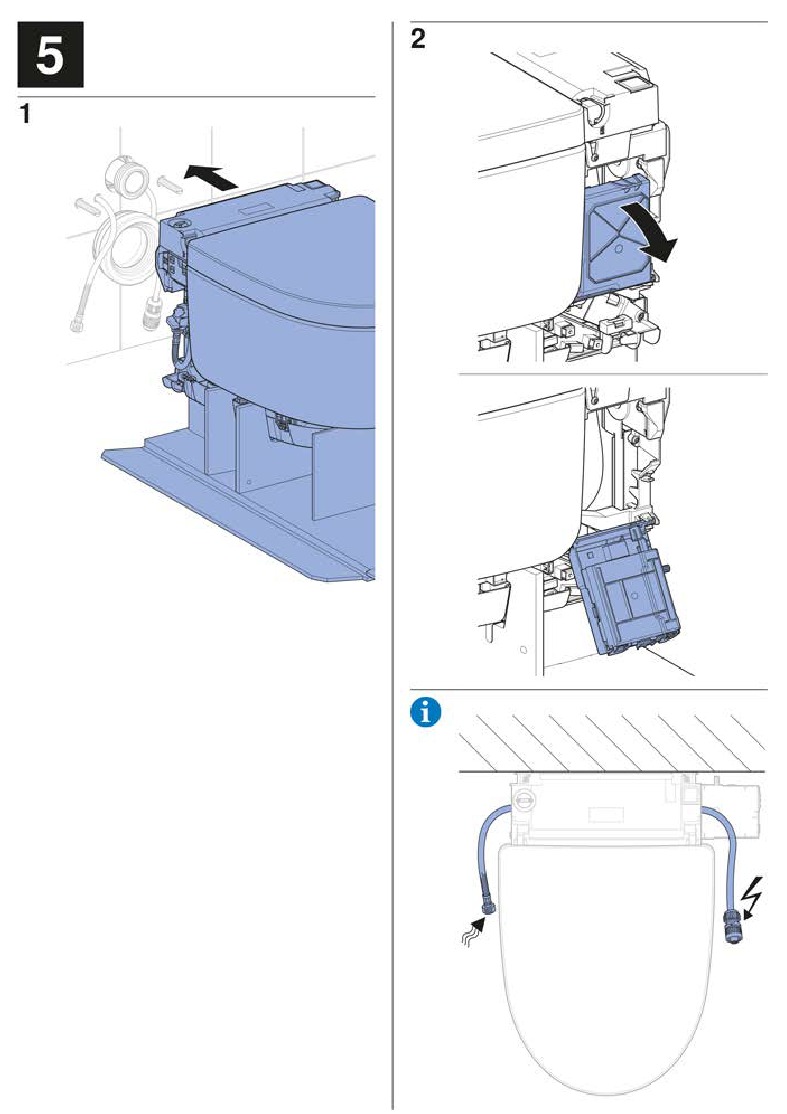

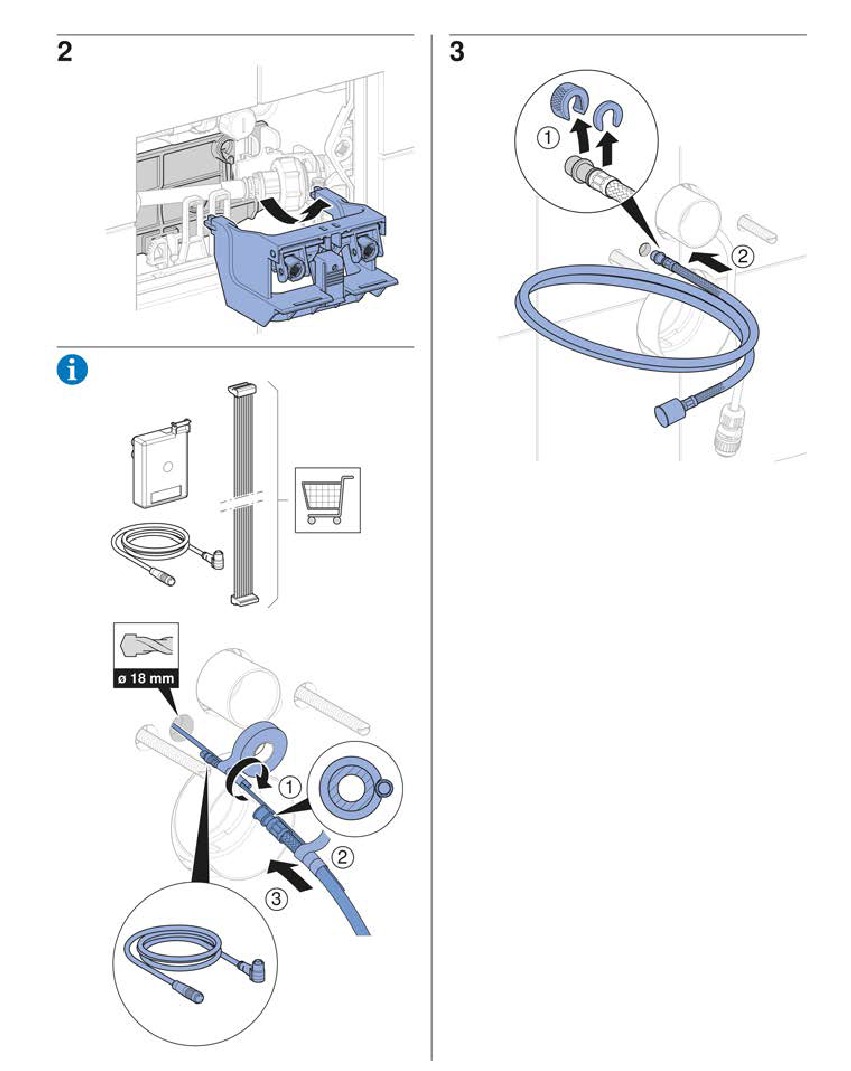

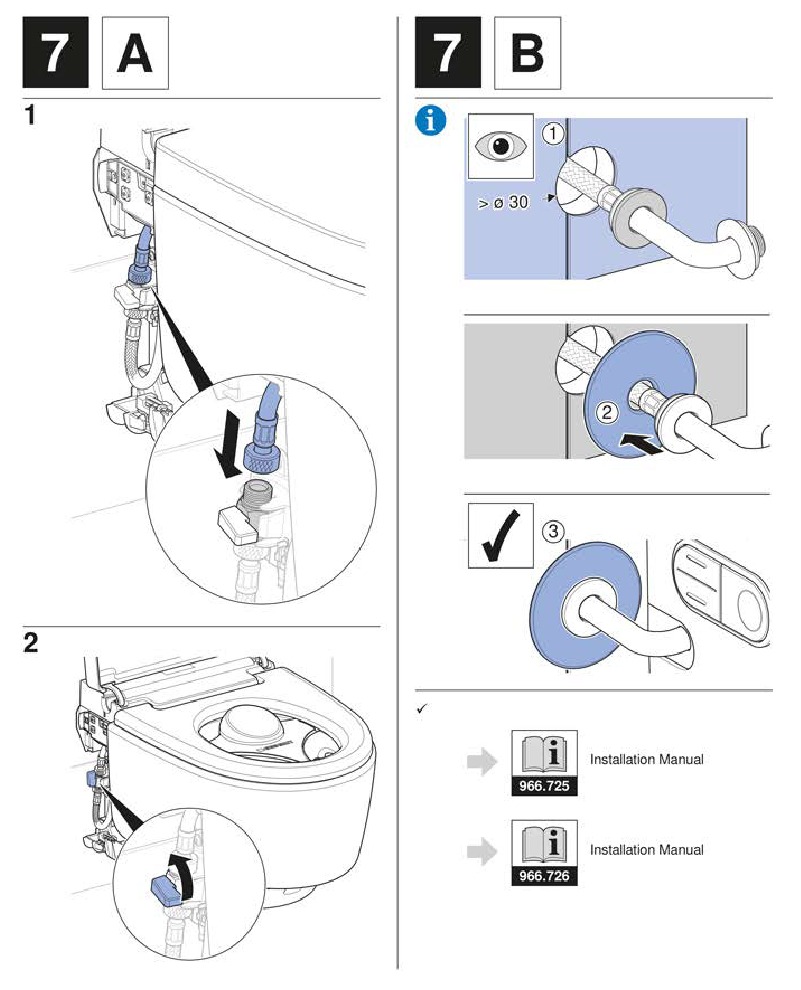

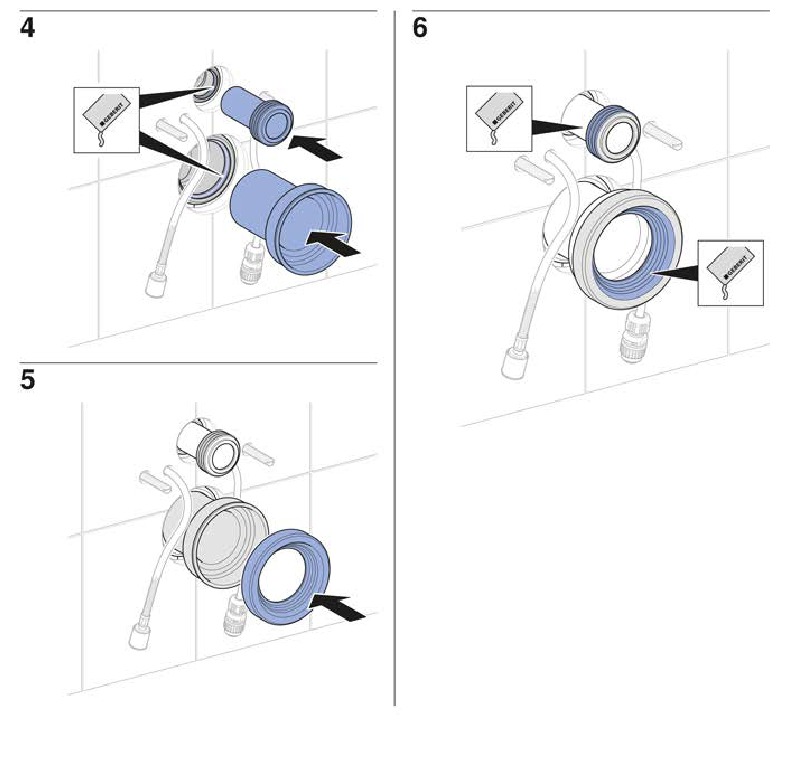

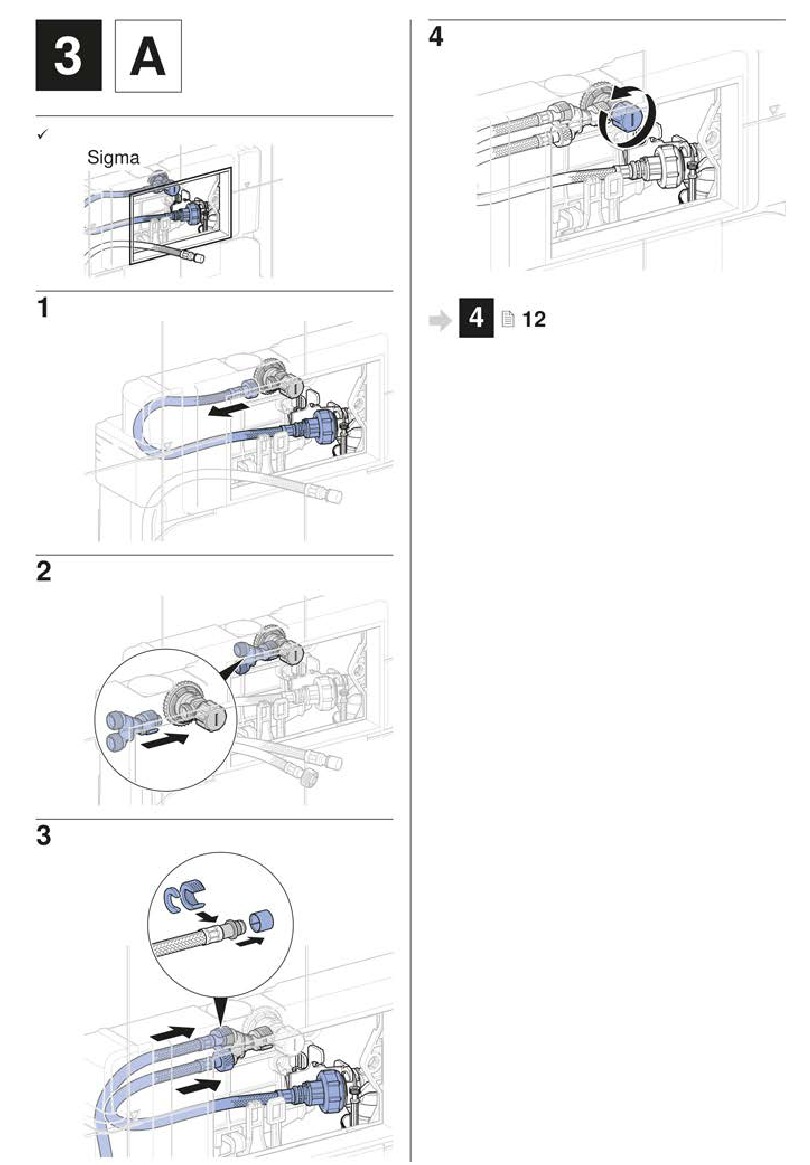

Einrichtung

Funktionstest

Einschalten des Geräts
Voraussetzung

• Der Netzstecker ist eingesteckt.
• Das Gerät ist montiert und angeschlossen.
• Die Wasserzufuhr am Kugelhahn ist geöffnet.
• Die seitlichen Designabdeckungen sind montiert.
• Die untere Designabdeckung ist montiert.
• Die Spritzschutzabdeckung ist montiert.
• Die obere Designabdeckung ist montiert.
• Wenn das Schnittstellenmodul für Spülauslösung optional installiert wurde: Alle Stecker sind angeschlossen.

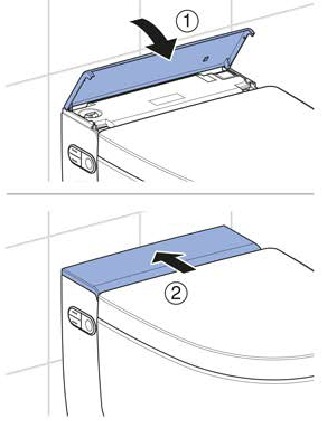

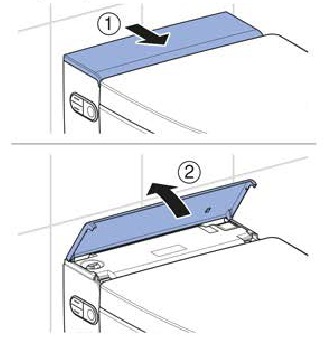

1. Designabdeckung anheben,


2. Gerät einschalten.


• Comfort model: Das Gerät initialisiert nach dem Einschalten. Die Status-LED am seitlichen Bedienfeld blinkt blau. Nach ca. 2 Minuten Aufwärmzeit ist der Warmwasserspeicher betriebsbereit.
• Classic model: Das Gerät initialisiert nach dem Einschalten.

3. Designabdeckung schliessen.


Ergebnis

• Die LED am seitlichen Bedienfeld leuchtet blau.
• Das Gerät ist betriebsbereit.

Wenn die Status-LED rot blinkt:

• Prüfen Sie, ob die Wasserzufuhr hergestellt wurde. Kugelhahn öffnen.
• Speicherwassererwärmer zurücksetzen. -+ Siehe "Resetting the storage water heater" (Speicherwassererwärmer zurücksetzen)
• Gerät ausschalten, 30 Sekunden warten und dann das Gerät wieder einschalten. Wenn die Status-LED nach diesen Massnahmen weiterhin rot blinkt, wenden Sie sich an den Kundendienst.

Inbetriebnahme der Fernbedienung

Wenn mehrere Geräte desselben Typs in unmittelbarer Nähe installiert sind (z.B. in Hotels), muss die Fernbedienung zugewiesen werden.
Siehe "Re-assigning the remote control" (Neuzuweisung der Fernbedienung).

Voraussetzung

• Der Funktionstest des Geräts wurde erfolgreich durchgeführt.

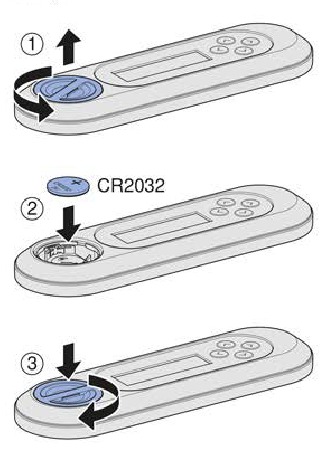

• Batteriefach öffnen und Batterie einlegen.


Ergebnis

• Das Display zeigt [Pairing Ok] (Kopplung erfolgreich) für 10 Sekunden an.
  Wenn die Meldung [Pairing Ok] (Kopplung erfolgreich) nicht angezeigt wird, Fernbedienung neu zuweisen.
  Siehe "Reassigning the remote control" (Neuzuweisung der Fernbedienung).

Neuzuweisung der Fernbedienung

Das Gerät kann nur mit einer einzigen, zugewiesenen Fernbedienung bedient werden.

• Drücken Sie die Taste auf der Fernbedienung und die Tassen-Taste auf dem seitlichen Bedienfeld gleichzeitig für ca. 30 Sekunden, bis [Pairing Ok] (Kopplung erfolgreich) auf dem Display erscheint.


Ergebnis

• Das Dusch-WC kann mit der Fernbedienung gesteuert werden.

Testen der automatischen Spülauslösung

Der folgende Test darf nur durchgeführt werden, wenn das Gerät mit dem optionalen Schnittstellenmodul für Spülauslösung (Art.-Nr. 147.039.00.1) ausgestattet ist.

Voraussetzung

• Die automatische Spülauslösung ist vollständig installiert.
• Die automatische Spülauslösung ist im Hauptmenü "[Basic settings] (Grundeinstellungen)" eingeschaltet.
• Alle Steckverbindungen sind korrekt angeschlossen.

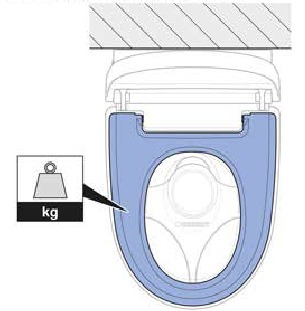

• Belasten Sie den WC-Sitz für mehr als 10 Sekunden. Entfernen Sie dann die Belastung.


Ergebnis

• Nach ca. 5 Sekunden wird eine Spülung ausgelöst.

Testen der Duschfunktionen

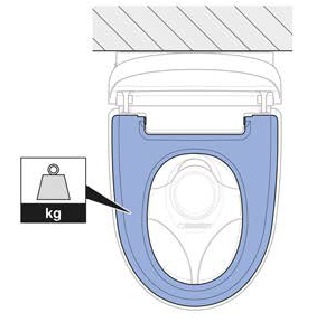

Für die folgenden Testschritte muss der WC-Sitz belastet werden, um einen Benutzer zu simulieren. Die LED am seitlichen Bedienfeld leuchtet währenddessen blau.

1. Anal-Duschfunktion testen.


• Das Gerät führt eine Düsenreinigung durch.
• Der Duscharm fährt aus.
• Die Analdusche beginnt mit beiden aktiven Düsenöffnungen.
• Nach Abschluss des Duschvorgangs fährt der Duscharm ein.
• Das Gerät führt eine Düsenreinigung durch.

Nach einem vollständigen Duschvorgang benötigt das Gerät ca. 2 Minuten, um den Warmwasserspeicher wieder auf Duschwassertemperatur zu bringen. Während dieser Zeit ist warmes Wasser nur über die hintere Duschdüse verfügbar.

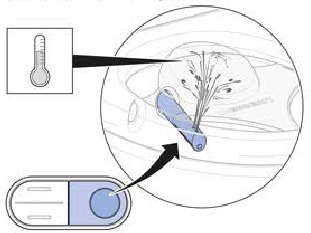

2. Duschwassertemperatur testen.


• Das Duschwasser ist während des gesamten Duschvorgangs spürbar erwärmt.

3. Einstellbarkeit der Duschstrahlintensität testen.


• Während eines Duschvorgangs kann die Duschstrahlintensität geändert werden.

4. Lady-Duschfunktion testen.


• Die Lady-Duschdüse fährt aus.
• Die Lady-Duschfunktion startet.
• Alle Düsenöffnungen sind aktiv.

Fernbedienung testen

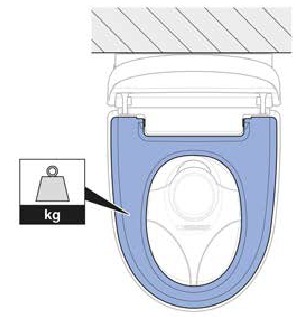

Für die folgenden Testschritte muss ein Gewicht auf den WC-Sitz aufgelegt werden, um einen Benutzer zu simulieren. Die LED an der seitlichen Bedieneinheit leuchtet währenddessen blau.

Voraussetzung

• Die Fernbedienung ist mit dem Gerät gekoppelt.
• Der Spritzschutz wurde installiert.

1. <Shower> (Dusche)-Taste für die Analdusche testen.


• Das Gerät führt einen Duschvorgang aus. Erneutes Drücken der -Taste unterbricht den Duschvorgang.

2. Die - und -Tasten testen.


• Während eines Duschvorgangs kann die Strahlintensität verändert werden.

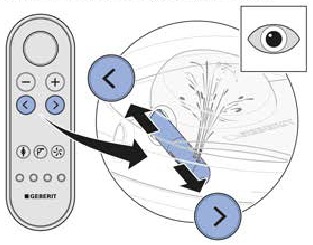

3. Die - und -Pfeiltasten testen.


• Während eines Duschvorgangs kann die Duscharmposition verändert werden.

4. Tastenkombination zum Einschalten des oszillierenden Duschstrahls testen.


• Durch gleichzeitiges Drücken der - und -Pfeiltasten kann die Oszillation ein- und ausgeschaltet werden.

5. <Lady shower» (Ladydusche)-Taste testen.


• Das Gerät führt einen Duschvorgang aus. Erneutes Drücken der <Lady shower» (Ladydusche)-Taste unterbricht den Duschvorgang.

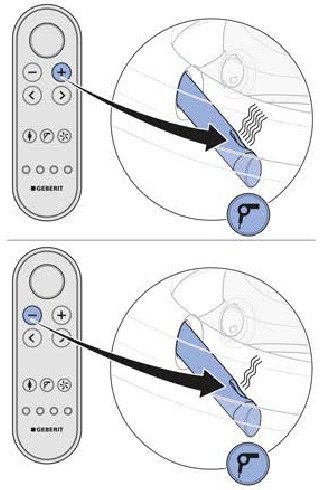

6. <Dryer> (Trockner)-Taste testen.


• Der Trocknerarm fährt aus. Die Warmlufttrocknung beginnt.

7. Die - und -Tasten testen.


8. <Odour extraction> (Geruchsabsaugung)-Taste testen.


• Sie hören, wie die Geruchsabsaugung anläuft.

9. Die <User profile> (Benutzerprofil) 1–4 Taste testen. Führen Sie die Tests wie folgt durch: Duschvorgang starten. Duscharmposition einstellen. Benutzerprofil-Taste drücken.


• Der Duscharm fährt in die Werkseinstellung zurück.
• Allen Tasten ist ein Benutzerprofil zugeordnet.

Speicherwassererhitzer zurücksetzen

Wenn die Lager- oder Transporttemperatur 45°C überschreitet, löst der Thermoschutzschalter aus.

Voraussetzung

• Die Status-LED an der seitlichen Bedieneinheit blinkt rot.

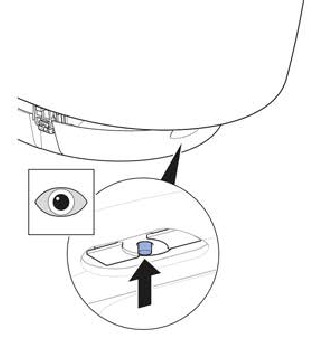

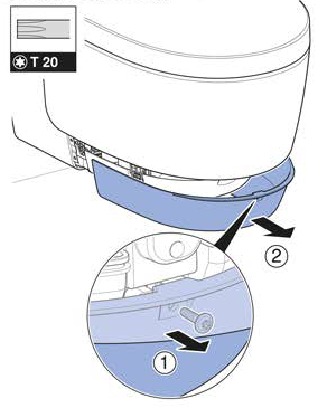

1. Frontverkleidung demontieren.


2. Thermoschutzschalter des Speicherwassererhitzers zurücksetzen.

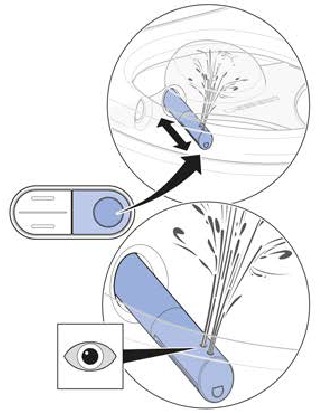

3. Duschvorgang aktivieren.


• Das Gerät initialisiert nach dem Einschalten. Die Status-LED an der seitlichen Bedieneinheit blinkt blau.

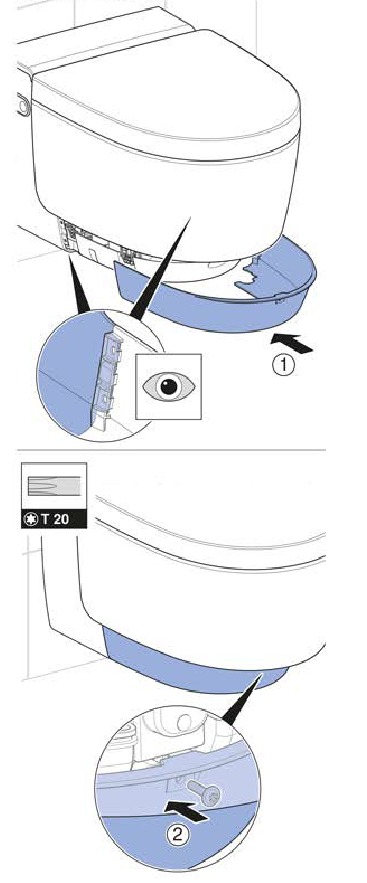

4. Frontverkleidung montieren.


Wenn die Status-LED rot blinkt:

• Gerät ausschalten, 30 Sekunden warten und Gerät wieder einschalten.

Wenn die Status-LED auch nach diesen Massnahmen weiterhin rot blinkt, wenden Sie sich an den Kundendienst.

Zusatzfunktionen des Comfort-Modells testen

Voraussetzung

• Bei Betreten des Erfassungsbereichs: Das Orientierungslicht schaltet sich ein.

1. Deckel-Hebefunktion für gleichmässige und geräuscharme Bewegung testen.

• Bei Betreten des Erfassungsbereichs: Der WC-Deckel öffnet sich.
• Bei Verlassen des Erfassungsbereichs: Der WC-Deckel schliesst sich nach 2 Minuten, wenn in dieser Zeit keine Benutzer erkannt werden.

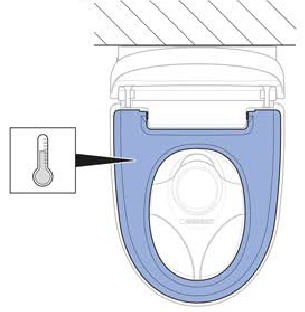

2. Heizfunktion des WC-Sitzes testen.


• Der WC-Sitz wird stetig spürbar handwarm.

3. Status des Speicherwassererhitzers an der seitlichen Bedieneinheit testen.


• Die LED leuchtet auf, wenn Sie den Erfassungsbereich betreten.
• Die LED schaltet sich aus, wenn Sie den Erfassungsbereich verlassen.

Deckel-Hebefunktion der Fernbedienung testen

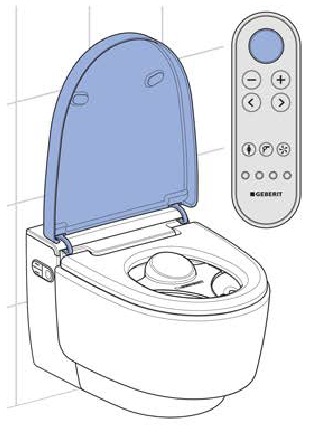

Der Deckelheber kann mit der <Shower> (Dusche)-Taste aktiviert werden.

• Drücken Sie die -Taste, um den Deckelheber zu aktivieren.


Ergebnis

• Der WC-Deckel öffnet sich vollständig. Erneutes Drücken der -Taste schliesst den WC-Deckel.

Grundeinstellungen nach Kundenwunsch anpassen

Comfort-Modell
Die Grundeinstellungen des Geräts werden auf der Rückseite der Fernbedienung eingestellt.
Die folgenden Schritte sind in verkürzter Form dargestellt. Eine Übersicht über das komplette Menü finden Sie in der Bedienungsanleitung.

Voraussetzung

• Die Funktionsprüfung des Geräts wurde erfolgreich durchgeführt.
• Die Funktionsprüfung der Fernbedienung wurde erfolgreich durchgeführt.

1. Hauptmenü [Basic settings] (Grundeinstellungen) über die -Pfeiltaste aufrufen.

   Untermenüs mit den - und <down> (Ab)-Pfeiltasten auswählen. Einstellungen mit den - und -Pfeiltasten konfigurieren.

2. Menü [Select language] (Sprache auswählen) aufrufen. Menüsprache einstellen.

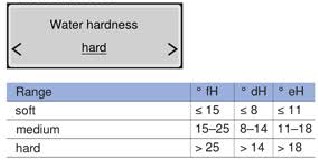

3. Menü [Water hardness] (Wasserhärte) aufrufen. Den Härtewert entsprechend der örtlichen Wasserhärte einstellen.

   Auf [hard] (hart) einstellen, wenn die örtliche Wasserhärte nicht bekannt ist.

4. Menü [System flush] (Systemspülung) aufrufen. Einschaltverhalten konfigurieren.


• [on] (Ein) Die Systemspülung startet, sobald ein Benutzer auf dem WC erkannt wird.
• [off] (Aus) Die Systemspülung startet vor dem Duschvorgang, sobald die -Taste gedrückt wird. Die Spülzeit vor dem Duschvorgang beträgt ca. 15 Sekunden.

5. Menü [Orient. light colour] (Orientierungslichtfarbe) aufrufen. Farbe einstellen.

   Wenn Geberit Monolith Plus installiert ist, dieselbe Farbe auswählen.

6. Menü [Orient light bright.] (Helligkeit Orientierungslicht) aufrufen. Helligkeit einstellen.

7. Menü [Orientation light] (Orientierungslicht) aufrufen. Einschaltverhalten konfigurieren.

8. Menü [WC lid detect. range] (WC-Deckel Erfassungsbereich) aufrufen. Sensorbereich einstellen.


• Erkennt den Benutzer zuverlässig.
  Der Sensor muss so konfiguriert werden, dass der WC-Deckel nicht unbeabsichtigt hochfährt.

9. Menü [Basic settings] (Grundeinstellungen) aufrufen.


Ergebnis

• Die Einstellungen sind gespeichert.
• Das Gerät ist korrekt installiert.

Klassisches Modell

Die Grundeinstellungen des Geräts werden von hinten 01 über die Fernbedienung vorgenommen.
Die folgenden Schritte sind in verkürzter Form dargestellt. Eine Übersicht über das vollständige Menü finden Sie in der Bedienungsanleitung.

Voraussetzung

• Der Funktionstest des Geräts wurde erfolgreich durchgeführt.
• Der Test der Fernbedienung wurde erfolgreich durchgeführt.

1. Hauptmenü [Basic settings] (Grundeinstellungen) über die Pfeiltaste <links>/<rechts> aufrufen

   Untermenüs mit den und Pfeiltasten auswählen. Einstellungen mit den und Pfeiltasten konfigurieren.

2. Das Menü [Select language] (Sprache auswählen) aufrufen. Die Menüsprache einstellen.

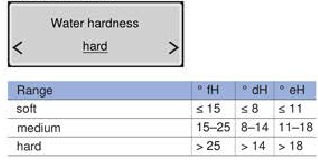

3. Das Menü [Water hardness] (Wasserhärte) aufrufen. Den Härtewert entsprechend der lokalen Wasserhärte einstellen.

   Auf [hard] (hart) einstellen, wenn die lokale Wasserhärte nicht bekannt ist.

4. Das Menü [Basic settings] (Grundeinstellungen) aufrufen.


Ergebnis

• Die Einstellungen sind gespeichert.
• Das Gerät ist korrekt installiert.

Inbetriebnahme

Inbetriebnahme des Geräts
Voraussetzung

• Funktionstest über das seitliche Bedienfeld wurde erfolgreich durchgeführt.
• Funktionstest der Fernbedienung wurde erfolgreich durchgeführt.
• Das Gerät ist korrekt installiert.

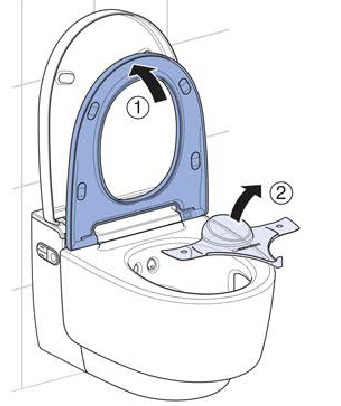

1. Den Sprühschutz entfernen.


2. Das Gerät reinigen.
3. Den WC-Sitz und den WC-Deckel schließen.

Ergebnis

• Das Gerät ist betriebsbereit und kann dem Kunden übergeben werden.

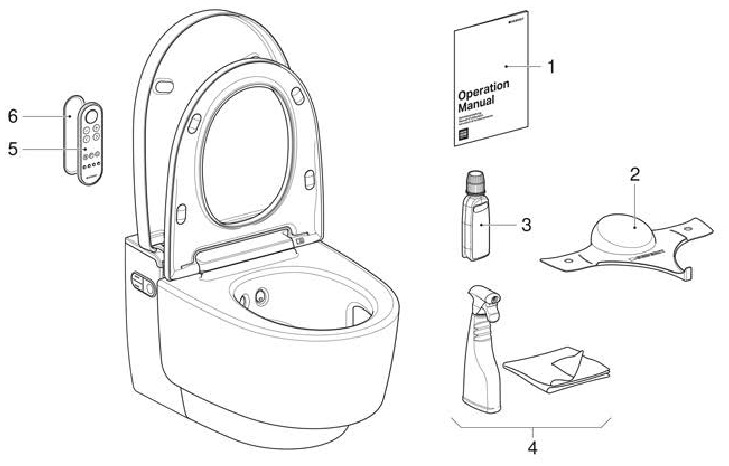

Übergabe des Geräts

1. Bedienungsanleitung
2. Geberit AquaClean Sprühschutz
3. Geberit AquaClean Entkalkungsmittel
4. Geberit AquaClean Reinigungsset
5. Fernbedienung
6. Wandhalterung für Fernbedienung

Voraussetzung

• Die Erstinbetriebnahme wurde erfolgreich durchgeführt.
• Alle Komponenten sind funktionsfähig und unbeschädigt.

1. Einen zweiten Seriennummernaufkleber auf die letzte Seite der Bedienungsanleitung kleben, damit er später verfügbar ist.
2. Den Kunden bezüglich Bedienung und Reinigung gemäß Bedienungsanleitung instruieren.
   Informationen zum jährlichen Entkalkungszyklus geben. Detaillierte Informationen zu Bedienung und Reinigung finden Sie in der Bedienungsanleitung.

3. Vollständige Endbenutzer-Dokumentation und Lieferumfang übergeben.
4. Gewährleistungskarte zusammen mit dem Kunden ausfüllen, Seriennummernaufkleber anbringen und an Geberit senden.

Stromschlag
Eine falsche Installation kann zum Tod oder zu schweren Verletzungen führen.

• Das Gerät darf nur an Steckdosen oder Festanschlüssen mit Schutzerdung betrieben werden.
