Urmet 1133, 1133/15 Handbuch

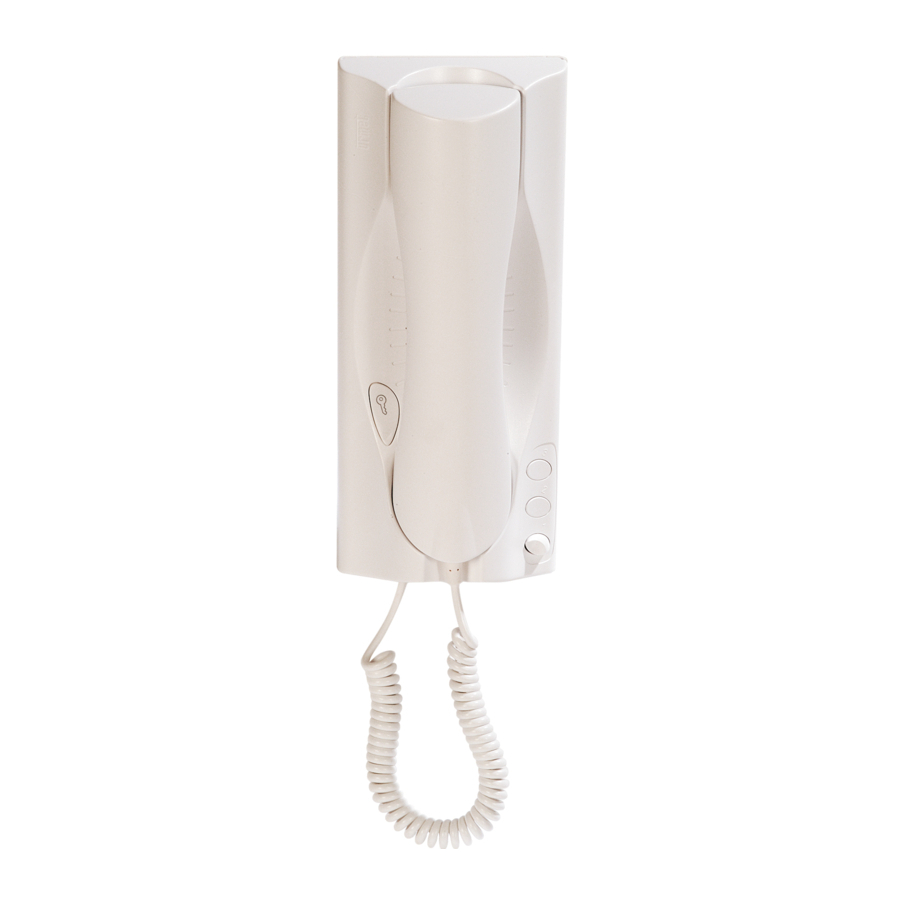

EIGENSCHAFTEN
Die Haupteigenschaften des Universal-Haustelefons 1133/15 sind die folgenden:
- Installation in 4+n (5-Draht-Audio) Systemen und in 1+n (2-Draht) Systemen mit jeder Art von Ruftastenfeld.
- Möglichkeit eines traditionellen Klingelrufs über Summer oder eines elektronischen Rufs über den Hörerlautsprecher.
- Elektronische Rufeinstellung oder -deaktivierung über einen Schiebeschalter mit drei Positionen:
- Maximale Lautstärke.
- Minimale Lautstärke.
- Rufdeaktivierung (dies wird durch eine kleine rote Fahne signalisiert, die aus dem Gehäuse des Haustelefons herausragt).
- Möglichkeit zur Einstellung der Lautstärke des eingehenden Sprachsignals (Hörerlautsprecher).
- Möglichkeit zur Einstellung der Lautstärke des ausgehenden Sprachsignals (Hörerlautsprecher).
Standardmäßig ist das Haustelefon für 4+n Signale und für den Ruf über Summer konfiguriert.
INSTALLATION/ANSCHLUSS
| 3 |  |
| 3 |  ø 6 mm |
Identifizieren Sie den Apartmentstationscode und den verwendeten Systemtyp anhand der Anzahl der angeschlossenen Drähte: 5 Drähte für 4+n-Systeme, 2 Drähte für 1+n-Systeme.
Bevor Sie die verwendete Apartmentstation trennen und demontieren, notieren Sie sich die Drahtfarben und die Anschlussbelegungsnummern, an die sie angeschlossen sind. Achtung: Manchmal gibt es Drähte mit der gleichen Farbe. Markieren Sie diese. Tragen Sie diese Informationen in diesem Dokument in die Äquivalenztabelle ein. Überprüfen Sie auch, ob es sich um eine Apartmentstation mit einem Summer (12 Vac) oder einem elektronischen Lautsprecher-Klingel handelt. Das Vorhandensein einer kleinen Spule an der Hörer-Basiseinheit weist darauf hin, dass es sich um einen Summer handelt; siehe Abbildung 1.
Abb. 1
Es ist nicht möglich, Haustelefone, die für einen elektronischen Klingelton programmiert sind, in Systemen mit Summer und umgekehrt zu installieren. Für das Programmierverfahren siehe die folgenden Seiten.
Das Haustelefon Ref. 1133/15 ist nicht kompatibel mit Urmet Domus Concierge-Telefonzentralen Mod. 605.
INSTALLATION
ANSCHLÜSSE DER KLEMMLEISTE GEMÄSS DER SYSTEMVERKABELUNG
4+n SYSTEME (5-Draht-Audio)
1 Eingehendes Sprachsignal (Lautsprecher)
CA Rufton über Summer oder elektronisch
2 Ausgehendes Sprachsignal (Mikrofon)
6 Systemerde
10 An den Haustelefon-Anschluss Pin 6 anzuschließen
9 Türöffner
1+n SYSTEME (2-Draht)
1 Systemerde
CA Nicht angeschlossen
2 Sprachsignal/Rufton/Türöffner
6 Nicht angeschlossen
10 An den Haustelefon-Anschluss Pin 1 anschließen
9 An den Haustelefon-Anschluss Pin 2 anschließen
Schließen Sie die Drähte mithilfe der Äquivalenztabelle und der notierten Informationen wieder an.
4+n SYSTEME
1+n SYSTEME
PROGRAMMIERUNG
Abb. 3
Die Jumper in der Abbildung sind in der Standardposition dargestellt (4+n Systeme mit Summer).
Der Jumper JPC muss immer auf Position "+" stehen.
4+n SYSTEME (STANDARDKONFIGURATION)
Setzen Sie den Jumper JPC auf Position "+".
Für 4+n (5-Draht-Audio) Systeme setzen Sie alle Jumper JP1, JP2, JP3, JP4 und JP5 in Position "5" (Standardkonfiguration).
Bei herkömmlichen Audiosignalen (Kohlemikrofon) belassen Sie die Trimmer MIC und SPK in der Standardposition (MIC vollständig im Uhrzeigersinn gedreht, SPK vollständig gegen den Uhrzeigersinn gedreht). Bei elektronischem Sprachsignal (Mikro-Elektret) drehen Sie alle Trimmer SPK vollständig im Uhrzeigersinn.
1+n SYSTEME
Setzen Sie den Jumper JPC in Position "+".
Für 1+n (2-Draht) Systeme setzen Sie alle Jumper JP1, JP2, JP3, JP4 und JP5 in Position "2".
Drehen Sie alle Trimmer SPK vollständig im Uhrzeigersinn.
Drehen Sie den Trimmer MIC in etwa die Mittelstellung.
RUF ÜBER SUMMER (STANDARDKONFIGURATION)
Setzen Sie den Jumper JPA in Position "R".
ELEKTRONISCHER RUF ÜBER HÖRERLAUTSPRECHER
Setzen Sie den Jumper JPA in Position "E".
PRÜFUNGEN/EINSTELLUNGEN
Rufen Sie die Apartmentstation vom Ruftastenfeld aus an, prüfen Sie, ob es klingelt; sprechen Sie; öffnen Sie die Tür. Stellen Sie die Lautstärke des elektronischen Klingeltons mit dem 3-Positionen-Schalter ein.
Die Ruflautstärke-Einstellung ist nur für Haustelefone verfügbar, die für elektronischen Ruf programmiert sind.
 |  |  |
| MAX Maximale Ruflautstärke | MIN Minimale Ruflautstärke | STUMM Kein Rufton |
Abb. 4
Stellen Sie den Gesprächs-Audiopegel mit den Potentiometern MICROPHONE (MIC) und LOUDSPEAKER (SPK) der Apartmentstation ein. Ändern Sie niemals die Mikrofon- und Lautsprechereinstellungen des Ruftastenfelds, da dies zum Verlust der bestehenden Gesprächspegeleinstellungen an den anderen Apartmentstationen des Systems führen würde.
FEHLER/LÖSUNGEN
| Das Klingelgerät funktioniert nicht | JPA-Jumper-Position ändern |
| Pfeifen (Larsen-Effekt) | Einstellung der Potentiometer MICROPHONE (MIC) und LOUDSPEAKER (SPK) ändern |
| Keine Türöffnung | Verbindungen prüfen, insbesondere das Vorhandensein des Jumpers zwischen den Anschlussklemmen 6 und 10 an der Klemmleiste der Apartmentstation |
| In anderen Fällen | Kontaktieren Sie den Kundendienst |

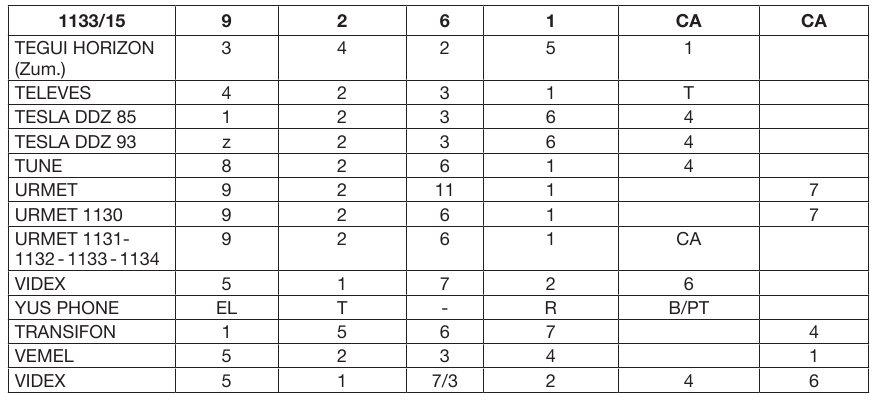

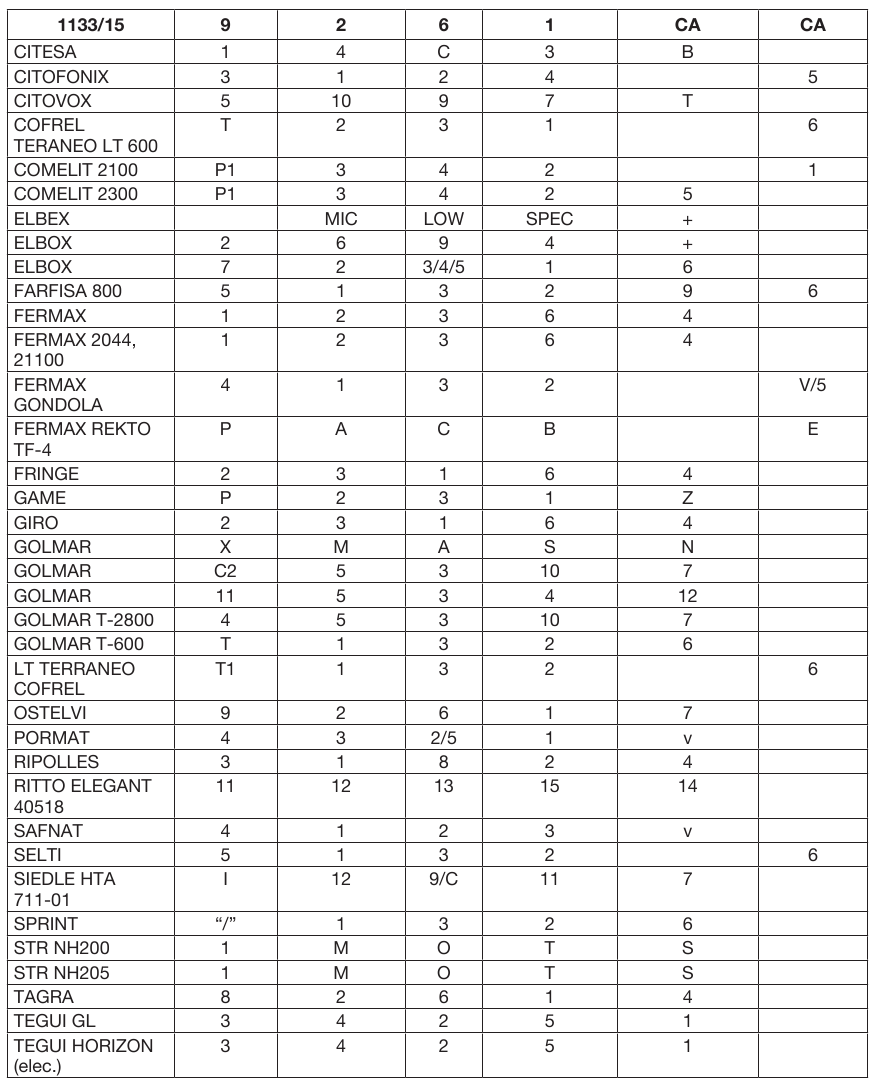

Verkabelungshinweise
Der Hersteller ist nicht verantwortlich für Fehlfunktionen, wenn das Haustelefon in einem System mit einer Türeinheit installiert wird, die kein Urmet Domus Modell ist.
4+n SYSTEME (5-Draht-Audio)
| 1133/15 | 9 | 2 | 6 | 1 | CA | CA |
| Hersteller | Türöffner | Ausgehendes Sprachsignal | Erde | Eingehendes Sprachsignal | Elektronischer Rufton | Rufton über Summer |
| ACET | 5 | 10 | 2 | 9 | ||
| ACET- ANTENOPHONE 901 | 5 | 10 | 2 | 9 | ||
| ACET-ANTENOPHONE 701 | 7 | 3 | 6 | 5 | ||
| AIPHONE VCK | 4 | 1 | 3 | B | ||
| AMPER | D | A | C | B | E | |
| AMPLIVOX | Z | T | 0 | R | 1 | |
| AMPLIVOX | Z | 8 | 0 | T | 1 | |
| AMPLIVOX | 2 | T | 0 | R | 1 | |
| ATEA | 2 | 4 | 3 | 1 | 5 | |
| AUTA TF92 | 10 | 3 | 4 | 7 | 12 | |
| AUTELCO | P5 | a | 1 | b | 2 | |
| BELL SYSTEM TELEPHO. | Z | R | O | T | I | |
| BITRON VIDEO AN000 | 9 | 2 | 6 | 1 | C | 11 |
| BOGEN | T | 1 | 3 | 2 | 6 | |
| BPT | 2 | 1 | 4 | 5 | 3 | |
| CENTRAMATIC | 4 | 2 | 1 | 3 | 5 | |
| CEVAM 0 | 2 | 6 | 9 | 4 | R |
1+n SYSTEME (2-Draht)
| 1133/15 | 1 | 2 | (E) | (R) |
| Erde | Sprache/Ruf | Elektronischer Rufton | Rufton über Summer | |
| ACET/ANTENOPHONE 0 | 5 | 6 | • | |
| LT TERRANEO/COFREL 603 | 4 | 1 | • | |
| SELTI/VIDEX 55 | 3 | 1 | • | |
| TONNA/VIDEX | 5 | 6 | • | |
| URMET 1130/50/2F | 1 | 2 | • |
URMET S.p. A.
10154 TORINO (ITALY)
VIA BOLOGNA 1/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax +39 011.24.00.300 - 323
http://www.urmet.com
e-mail: info@urmet.com
