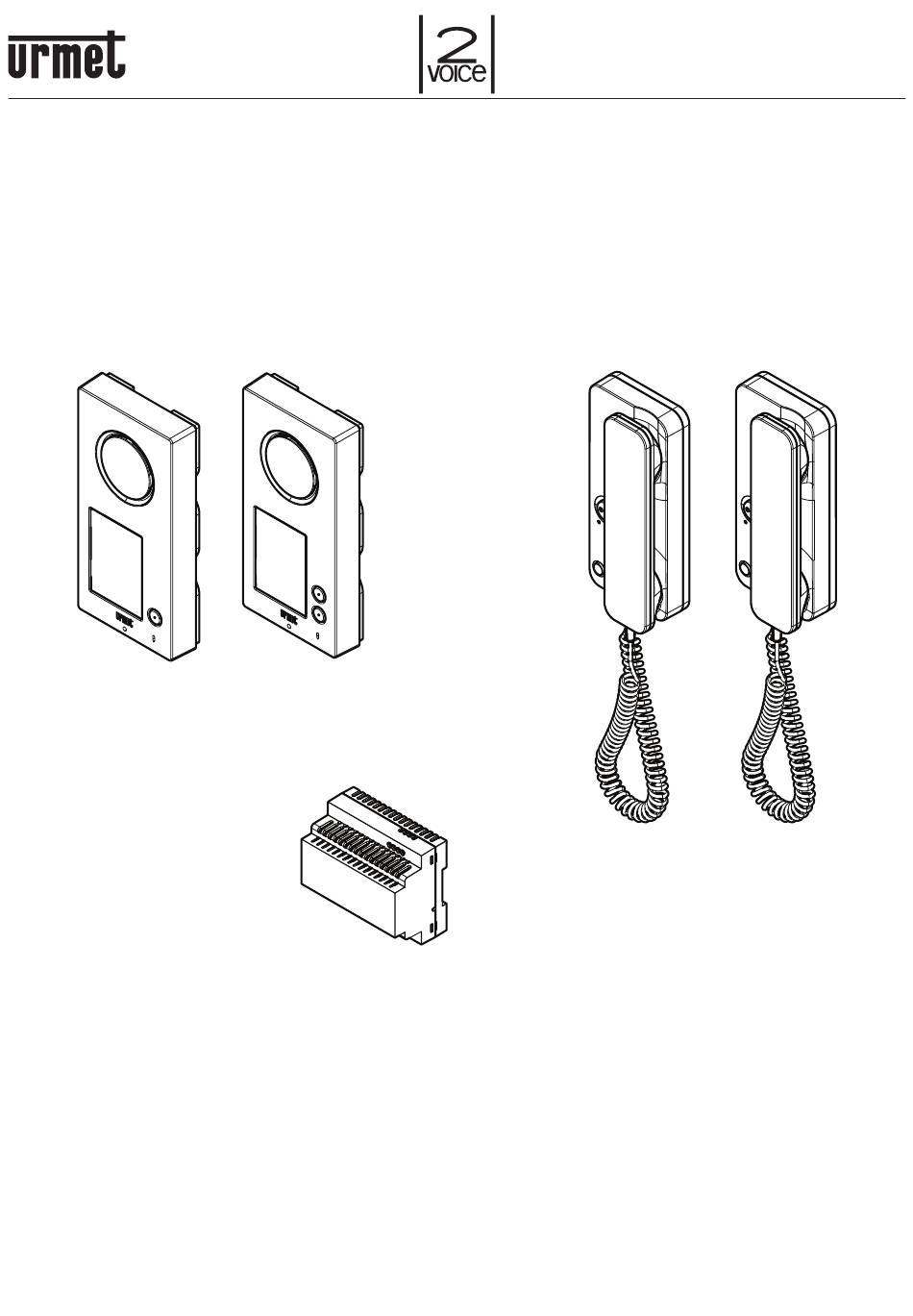

2VOICE EINFAMILIEN- UND ZWEIFAMILIENHAUS-
AUDIO-KIT MIKRA2
TYP 1183/631 - 1183/632
(*)
(*)
(*)
INSTALLATIONSANLEITUNG
Urmet S.p.A verpflichtet s ich, d ie U mweltauswirkungen z u r eduzieren, i ndem ausschließlich r ecyceltes Papier f ür d en D ruck d er Produktunterlagen
verwendet wird.
Inhaltsverzeichnis
Verwandte Anleitungen für urmet 1183/631
Inhaltszusammenfassung für urmet 1183/631
- Seite 1 2VOICE EINFAMILIEN- UND ZWEIFAMILIENHAUS- AUDIO-KIT MIKRA2 TYP 1183/631 - 1183/632 INSTALLATIONSANLEITUNG Urmet S.p.A verpflichtet s ich, d ie U mweltauswirkungen z u r eduzieren, i ndem ausschließlich r ecyceltes Papier f ür d en D ruck d er Produktunterlagen verwendet wird.
-
Seite 2: Allgemeine Beschreibung
DEUTSCH 1. ALLGEMEINE BESCHREIBUNG Die Türsprechanlagen-Kits 2Voice BN 1183/631 und /632 dienen dank der Verwendung von nur 2 ungepolten Drähten einer einfache Verbindung der verschiedenen Geräte miteinander. Die Merkmale des Systems für Türsprechanlagen sind die Folgenden: System • Kit für Einfamilienhäuser BN 1183/631: –... -
Seite 3: Zusätzliche Vorrichtungen
Elektroverriegelung (12 V~, max. 15 VA) Taste zur Betätigung der Elektroverriegelung des Eingangs Zusätzliche Türsprechanlagen 1183/5 • in Menge 3 im Bausatz BN 1183/631 • in Menge 6 im Bausatz BN 1183/632 Etagenruftaste für „Master“-Türsprechanlagen • in Menge 1 im Bausatz BN 1183/631 •... -
Seite 4: Einfamilienhausanlage
6. Block-Anschlussdiagramme 6.1 EINFAMILIENHAUSANLAGE Master Slave Slave Slave 6.1.1 Maximale Abstände zwischen den Geräten Kabeltyp 2Voice 2Voice Telefonschleife Ø 0,6 mm CAT5 1,5 mm Abschnitt BN 1083/92 BN 1083/94 ohne Ummantelung Einzelkabel A1 – C 300 m 300 m 300 m 200 m 300 m C –... -
Seite 5: Zweifamilienhausanlage
6.2 ZWEIFAMILIENHAUSANLAGE Master 1 Master 2 Slave Slave Slave Slave Slave Slave 6.2.1 Maximale Abstände zwischen den Geräten Kabeltyp 2Voice 2Voice Telefonschleife Ø 0,6 mm CAT5 1,5 mm Abschnitt BN 1083/92 BN 1083/94 ohne Ummantelung Einzelkabel A2 – C 300 m 300 m 300 m 200 m... -
Seite 6: Installation Der Türsprechanlage
Bei Störungen, Änderungen oder Eingriffen an den Geräten der Anlage CODE: dip n.2÷8 (Stromversorgung etc.) Fachpersonal hinzuziehen. DIP-SWITCH-KONFIGURATION 7.2.1 Zuordnung der Ruftaste zur Gegensprechanlage Kit für Einfamilienhäuser BN 1183/631 (default) Position Dip-Switch 8 Gegensprechanlage verbunden mit der Ruftaste 0 Kit für Zweifamilienhäuser BN 1183/632 (default) -
Seite 7: Code Der Sprechanlagendurchwahl
7.2.2 Code der sprechanlagendurchwahl Wenn zusätzliche „Slave“-Türsprechstellen installiert oder die Master-Türsprechstelle ausgetauscht werden soll, muss jeder Wohnungsstation BN 1183/5 den entsprechenden Code mit den INT-Dip-Schaltern Nr. 1 und 2. Position Dip-Switch 1 und 2 Position Dip-Switch 1 und 2 Sprechanlagentyp Sprechanlagentyp (INT) (INT) -
Seite 8: Beschreibung Der Bestandteile
9. INSTALLATION DES TASTENFELDS BESCHREIBUNG DER BESTANDTEILE FRONTANSICHT Audio-Tastenfeld mit 1 Taste BN 1083/1 Audio-Tastenfeld mit 2 Tasten BN 1083/2 (vorhanden im Kit BN 1183/631) (vorhanden im Kit BN 1183/632) 1. Lautsprecher 2.A Cartellino numero civico 2.B Namensschilder 3. Ruftaste/n 4. - Seite 9 INSTALLATION 1. Unterputzdose 503 oder die Einbaudose Ø 60 senkrecht montieren. Einbaudose Mod. 503 Runddose Ø 60 mm 2. Entfernen Sie die hintere Abdeckung des Tastenfeldes. 3. Schrauben Sie die vordere Sicherungsschraube mit dem mitgelieferten Inbusschlüssel ab.. 4. Nehmen Sie die vordere Abdeckung des Tastenfeldes ab. 2,5-mm-Inbusschlüssel (im Lieferumfang enthalte) 5.
- Seite 10 7. Befestigen Sie das Paneel mit den mitgelieferten Schrauben und Dübeln an der Wand. 8. Drehen Sie die 2 Sicherungsstifte in Richtung des Symbols , um das Namensschild freizugeben. 9. Öffnen Sie die Klappe und entnehmen Sie den darin befindlichen Schilderdrücker. 10.
-
Seite 11: Anschlussklemmen
Die Stellung des DIP-Schalters 7 bestimmt die Aktivierungszeit der elektrischen Fußgängersperre. Türöffnerzeit Position Dip-Switch 7 Türöffnerzeit Position Dip-Switch 7 1 Sekunde 10 Sekunden JUMPER (JP2) Bausatz für Einfamilienhaushalte BN 1183/631 1-Tasten-Tastatur BN 1083/1 (Standard) Ruftaste Adresse der Wohnung Taste 0 DS1183-027... -
Seite 12: Technische Daten
Bausatz Zweifamilienhaus BN 1183/632 2-Tasten-Tastatur BN 1083/2 (Standard) Ruftaste Adresse der Wohnung Taste 0 002 (Apt 1) Taste 1 003 (Apt 2) Taste 0 Taste 1 EINSTELLUNG DER LAUTSPRECHERLAUTSTÄRKE Die Lautstärkepegel werden vom Hersteller so voreingestellt, dass sie in den meisten Installationen nicht mehr geändert werden müssen. Ist die Änderung der Tonhöhe dennoch erforderlich, muss die Regelung der Lautsprecherlautstärke mit einem Schraubendreher betätigt werden (siehe Absatz BESCHREIBUNG DER BESTANDTEILE). - Seite 13 12.4 HINWEISE IN VERBINDUNG MIT DEN PLÄNEN VD.007 Etagenruftaste VX.008 (Rev. A) Die Geräte an einen Filter oder eine Schutzvorrichtung für die Versorgungsleitung anschließen. Ref./BN.1382/85 Ref./BN.1332/86 DS1183-027...
- Seite 14 DEUTSCH RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE) Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Hausmüll entsorgt werden darf. Es liegt daher in Ihrer Verantwortung, Ihre Altgeräte zu entsorgen, indem Sie diese bei einer geeigneten Sammelstelle für das Recycling für Elektro- und Elektronik-Altgeräte abgeben.
- Seite 15 DS1183-027 LBT21660 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.1962.0029 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323 MADE IN CHINA...
