AOC Q32V3S Handbuch

Einrichtung

Lieferumfang

Nicht alle Signalkabel (DP-, HDMI-Kabel) werden für alle Länder und Regionen bereitgestellt. Bitte erkundigen Sie sich bei Ihrem lokalen Händler oder der AOC-Niederlassung zur Bestätigung.

Aufbau von Ständer & Standfuß

Bitte montieren oder entfernen Sie den Standfuß gemäß den folgenden Schritten.

Aufbau:

Entfernen:

Blickwinkel einstellen

Für eine optimale Betrachtung wird empfohlen, frontal auf den Monitor zu blicken und dann den Winkel des Monitors nach Ihren Wünschen anzupassen.
Halten Sie den Ständer fest, damit der Monitor beim Ändern des Winkels nicht umkippt.
Sie können den Monitor wie folgt einstellen:

HINWEIS:Berühren Sie den LCD-Bildschirm nicht, wenn Sie den Winkel ändern. Dies kann zu Beschädigungen oder zum Bruch des LCD-Bildschirms führen.

* Das Display-Design kann von den Abbildungen abweichen.

• Um mögliche Bildschirmschäden, wie z.B. das Ablösen des Panels, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird.
• Drücken Sie nicht auf den Bildschirm, während Sie den Winkel des Monitors einstellen. Fassen Sie nur den Rahmen an.

Monitor anschließen

Kabelanschlüsse an der Rückseite von Monitor und Computer:

1. Netzanschluss
2. Kopfhörer
3. DisplayPort
4. HDMI

Anschluss an den PC

1. Schließen Sie das Netzkabel fest an der Rückseite des Displays an.
2. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
3. Verbinden Sie das Displaysignalkabel mit dem Videoanschluss an der Rückseite Ihres Computers.
4. Stecken Sie das Netzkabel Ihres Computers und Ihres Displays in eine Steckdose in der Nähe.
5. Schalten Sie Ihren Computer und Ihr Display ein.
   Wenn Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Wenn kein Bild angezeigt wird, lesen Sie bitte den Abschnitt zur Fehlerbehebung.
   Zum Schutz der Geräte schalten Sie den PC und den LCD-Monitor immer aus, bevor Sie Verbindungen herstellen.

Anpassen

Hotkeys

1. Quelle/Beenden/Auf
2. Eco/DCR/Ab
3. Clear Vision/Links
4. Lautstärke/Rechts
5. Ein/Aus/ Menü/Bestätigen

Menu (Menü)/Enter (Bestätigen)
Wenn kein OSD angezeigt wird, drücken Sie, um das OSD anzuzeigen oder die Auswahl zu bestätigen. Halten Sie die Taste etwa 2 Sekunden lang gedrückt, um den Monitor auszuschalten.

Power (Ein/Aus)
Drücken Sie die Power (Ein/Aus)-Taste, um den Monitor einzuschalten.

Volume (Lautstärke)/Right (Rechts)
Wenn kein OSD angezeigt wird, drücken Sie die Volume (Lautstärke)-Taste, um die Lautstärkeanpassungsleiste zu aktivieren. Drücken Sie Links oder Rechts, um die Lautstärke einzustellen.

Source (Quelle)/Exit (Beenden)
Wenn das OSD geschlossen ist, dient die Taste Source (Quelle)/Exit (Beenden) als Hotkey-Funktion für die Quelle.

Eco (Eco)/DCR (DCR)/Down (Ab)
Wenn kein OSD angezeigt wird, drücken Sie diese Taste, um die Eco/DCR-Anpassung aufzurufen. Drücken Sie dann die Links- oder Rechts-Taste, um verschiedene Eco/DCR-Einstellungen auszuwählen.

Clear Vision

1. Wenn kein OSD angezeigt wird, drücken Sie die Taste „Left“ (Links), um Clear Vision zu aktivieren.
2. Verwenden Sie die Tasten „Left“ (Links) oder „Right“ (Rechts), um zwischen den Einstellungen „weak“ (schwach), „medium“ (mittel), „strong“ (stark) oder „off“ (aus) zu wählen. Die Standardeinstellung ist immer „off“ (aus).

3. Halten Sie die Taste „Left“ (Links) 5 Sekunden lang gedrückt, um die Clear Vision Demo zu aktivieren. Eine Meldung „Clear Vision Demo: on“ (Clear Vision Demo: ein) wird für 5 Sekunden auf dem Bildschirm angezeigt. Halten Sie die Taste „Left“ (Links) erneut 5 Sekunden lang gedrückt, um die Clear Vision Demo auszuschalten.


Die Clear Vision Funktion bietet das beste Bildanzeigeerlebnis, indem sie Bilder mit niedriger Auflösung und unscharfe Bilder in klare und lebendige Bilder umwandelt.

OSD-Einstellungen

Grundlegende und einfache Anleitung zu den Steuerungstasten.

1. Drücken Sie dieMENU-button (MENU-Taste), um das OSD-Fenster zu aktivieren.
2. Drücken Sie Left (Links) oder Right (Rechts), um durch die Funktionen zu navigieren. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie die MENU-button (MENU-Taste), um sie zu aktivieren. Drücken Sie Left (Links) oder Right (Rechts), um durch die Untermenüfunktionen zu navigieren. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie die MENU-button (MENU-Taste), um sie zu aktivieren.
3. Drücken Sie Left (Links) oder Right (Rechts), um die Einstellungen der ausgewählten Funktion zu ändern. Drücken Sie die Exit–button (Exit-Taste), um zu beenden. Wenn Sie eine andere Funktion anpassen möchten, wiederholen Sie die Schritte 2-3.
4. OSD-Sperr-/Entsperrfunktion: Um das OSD zu sperren oder zu entsperren, halten Sie die Down–button (Abwärtstaste) 10 Sekunden lang gedrückt, während die OSD-Funktion nicht aktiv ist.

Hinweise:

1. Wenn das Produkt nur einen Signaleingang hat, ist der Punkt "Input Select" (Eingangsauswahl) nicht einstellbar.
2. ECO-Modi (außer Standardmodus), Clear Vision, DCR, DCB-Modus und Picture Boost: Für diese Zustände kann jeweils nur ein Zustand aktiv sein.

Helligkeit

	Kontrast	0-100		Kontrast vom Digitalregister.
	Helligkeit	0-100		Hintergrundbeleuchtungseinstellung.
	Eco-Modus	Standard		Standard-Modus.
		Text		Text-Modus.
		Internet		Internet-Modus.
		Spiel		Spiel-Modus.
		Film		Film-Modus.
		Sport		Sport-Modus.
		Lesen		Lese-Modus.
	Gamma	Gamma1		Anpassen auf Gamma 1.
		Gamma2		Anpassen auf Gamma 2.
		Gamma3		Anpassen auf Gamma 3.
	DCR	Ein		Dynamisches Kontrastverhältnis aktivieren.
		Aus		Dynamisches Kontrastverhältnis deaktivieren.
	HDR-Modus	Aus		HDR-Modus auswählen.
		HDR-Bild
		HDR-Film
		HDR-Spiel

Hinweis:
Wenn "HDR-Modus" auf "nicht-aus" eingestellt ist, können die Elemente "Kontrast", "Helligkeit", "Gamma" nicht angepasst werden.

Farbeinstellungen

	Farbtemperatur	Warm		Warme Farbtemperatur aus dem EEPROM wiederherstellen.
		Normal		Normale Farbtemperatur aus dem EEPROM wiederherstellen.
		Kühl		Kühle Farbtemperatur aus dem EEPROM wiederherstellen.
		sRGB		sRGB-Farbtemperatur aus dem EEPROM wiederherstellen.
		Benutzer		Farbtemperatur aus dem EEPROM wiederherstellen.
	DCB-Modus	Vollständige Verbesserung	Ein oder Aus	Modus 'Vollständige Verbesserung' deaktivieren oder aktivieren
		Natürliche Hauttöne	Ein oder Aus	Modus 'Natürliche Hauttöne' deaktivieren oder aktivieren
		Grünes Feld	Ein oder Aus	Modus 'Grünes Feld' deaktivieren oder aktivieren
		Himmelblau	Ein oder Aus	Modus 'Himmelblau' deaktivieren oder aktivieren
		Auto-Erkennung	Ein oder Aus	Modus 'Auto-Erkennung' deaktivieren oder aktivieren
		Aus	Ein oder Aus	Modus 'Aus' deaktivieren oder aktivieren
	DCB-Demo		Ein oder Aus	Demo deaktivieren oder aktivieren
	Rot		0-100	Rot-Verstärkung vom Digitalregister.
	Grün		0-100	Grün-Verstärkung vom Digitalregister.
	Blau		0-100	Blau-Verstärkung vom Digitalregister.

Hinweis:
Wenn "HDR-Modus" unter "Helligkeit" auf "nicht-aus" eingestellt ist, können alle Elemente unter "Farbeinstellungen" nicht angepasst werden.

Bildverbesserung

	Heller Rahmen	ein oder aus	Hellen Rahmen deaktivieren oder aktivieren
	Rahmengröße	14-100	Rahmengröße anpassen
	Helligkeit	0-100	Rahmenhelligkeit anpassen
	Kontrast	0-100	Rahmenkontrast anpassen
	H. Position	0-100	Horizontale Rahmenposition anpassen
	V. Position	0-100	Vertikale Rahmenposition anpassen

Hinweis:
Passen Sie Helligkeit, Kontrast und Position des Hellen Rahmens für ein besseres Seherlebnis an.
Wenn "HDR-Modus" unter "Helligkeit" auf "nicht-aus" eingestellt ist, können alle Elemente unter "Bildverbesserung" nicht angepasst werden.

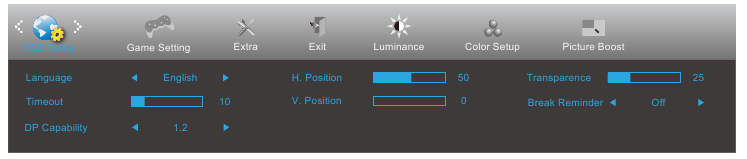

OSD-Einrichtung

	Sprache		Die OSD-Sprache auswählen
	Zeitüberschreitung	5-120	Die OSD-Zeitüberschreitung anpassen
	DP-Funktionalität (nur für bestimmte Modelle)	1.1/1.2	Wenn der DP-Videoinhalt DP1.2 unterstützt, wählen Sie bitte DP1.2 für die DP-Funktionalität; andernfalls wählen Sie bitte DP1.1. Bitte beachten Sie, dass nur DP1.2 die Adaptive-Sync-Funktion unterstützt
	H. Position	0-100	Die horizontale Position des OSD anpassen
	V. Position	0-100	Die vertikale Position des OSD anpassen
	Transparenz	0-100	Die Transparenz des OSD anpassen
	Pausen-Erinnerung	ein oder aus	Pausen-Erinnerung, wenn der Benutzer länger als 1 Stunde ununterbrochen arbeitet

Spieleinstellungen

	Spielmodus	Aus	Keine Optimierung durch Smart Image Game
		FPS	Zum Spielen von FPS (First Person Shooter)-Spielen. Verbessert die Schwarzwertdetails bei dunklen Themen.
		RTS	Zum Spielen von RTS (Echtzeitstrategie)-Spielen. Verbessert die Bildqualität.
		Rennspiel	Zum Spielen von Rennspielen. Bietet schnellste Reaktionszeit und hohe Farbsättigung.
		Gamer 1	Benutzereinstellungen als Gamer 1 gespeichert.
		Gamer 2	Benutzereinstellungen als Gamer 2 gespeichert.
		Gamer 3	Benutzereinstellungen als Gamer 3 gespeichert.
	Schattenkontrolle	0-100	Schattenkontrolle ist standardmäßig auf 50 eingestellt. Der Endbenutzer kann von 50 auf 100 oder auf 0 anpassen, um den Kontrast für ein klares Bild zu erhöhen. Wenn das Bild zu dunkel ist, um Details klar zu erkennen, passen Sie von 50 auf 100 an, um ein klares Bild zu erhalten. Wenn das Bild zu hell ist, um Details klar zu erkennen, passen Sie von 50 auf 0 an, um ein klares Bild zu erhalten.
	Overdrive (nur für bestimmte Modelle)	Aus	Reaktionszeit anpassen.
		Schwach
		Mittel
		Stark
	Spielfarbe	0-20	Spielfarbe bietet 0-20 Stufen zur Anpassung der Sättigung für ein besseres Bild.
	LowBlue Modus	Lesen / Büro / Internet / Multimedia / Aus	Reduziert blaue Lichtwellen durch Steuerung der Farbtemperatur.
	Zielpunkt	Ein oder Aus	Die Funktion "Zielpunkt" platziert einen Zielindikator in der Mitte des Bildschirms, um Spielern bei First Person Shooter (FPS)-Spielen ein präzises und genaues Zielen zu ermöglichen.
	Adaptive-Sync (nur für bestimmte Modelle)	Ein oder Aus	Adaptive-Sync deaktivieren oder aktivieren. Adaptive-Sync Hinweis: Wenn die Adaptive-Sync-Funktion aktiviert ist, kann es in einigen Spielumgebungen zu Flackern kommen.
	Bildfrequenzzähler (nur für bestimmte Modelle)	Aus / Oben-Rechts / Unten- Rechts / Unten-Links / Oben-Links	V-Frequenz an der ausgewählten Ecke anzeigen

Hinweis:
Wenn "HDR-Modus" unter "Helligkeit" auf "nicht-aus" eingestellt ist, können die Elemente "Spielmodus", "Schattenkontrolle", "Spielfarbe" nicht angepasst werden.

Zusätzlich

	Eingangsauswahl						Eingangssignalquelle auswählen
	Ausschalt-Timer			0-24 Std.			Ausschaltzeit festlegen
	Bildformat			Breitbild			Bildformat für die Anzeige auswählen.
				4:3
	DDC/CI			Ja oder Nein			DDC/CI-Unterstützung EIN-/AUSSCHALTEN
	Zurücksetzen			Ja oder Nein			Das Menü auf die Standardeinstellungen zurücksetzen (ENERGY STAR® für ausgewählte Modelle verfügbar)
				ENERGY STAR® oder Nein

Beenden

Beenden

Das Haupt-OSD verlassen

LED-Anzeige

Fehlerbehebung

Spezifikation

Allgemeine Spezifikation

Voreingestellte Anzeigemodi

Pinbelegung

20-poliges Farbanzeige-Signalkabel

Plug and Play

Plug & Play DDC2B-Funktion
Dieser Monitor ist mit VESA DDC2B-Funktionen gemäß dem VESA DDC STANDARD ausgestattet. Er ermöglicht es dem Monitor, dem Host-System seine Identität mitzuteilen und, abhängig vom verwendeten DDC-Level, zusätzliche Informationen über seine Anzeigefähigkeiten zu kommunizieren.
Der DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Das Host-System kann EDID-Informationen über den DDC2B-Kanal anfordern.

Sicherheit

Nationale Konventionen

Die folgenden Unterabschnitte beschreiben die in diesem Dokument verwendeten Notationskonventionen.

Hinweise, Vorsichtsmaßnahmen und Warnungen
In diesem Handbuch können Textblöcke von einem Symbol begleitet und in Fettschrift oder Kursivschrift gedruckt sein. Diese Blöcke sind Hinweise, Vorsichtsmaßnahmen und Warnungen und werden wie folgt verwendet:

HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihr Computersystem besser zu nutzen.

Eine VORSICHT weist entweder auf mögliche Hardwareschäden oder Datenverlust hin und erklärt, wie das Problem vermieden werden kann.

Eine WARNUNG weist auf die Gefahr von Personenschäden hin und erklärt, wie das Problem vermieden werden kann. Einige Warnungen können in alternativen Formaten erscheinen und ohne Symbol sein. In solchen Fällen ist die spezifische Darstellung der Warnung durch die Aufsichtsbehörde vorgeschrieben.

Stromversorgung

Der Monitor sollte nur mit der auf dem Etikett angegebenen Stromquelle betrieben werden. Wenn Sie sich über die Art der Stromversorgung in Ihrem Haus nicht sicher sind, wenden Sie sich an Ihren Händler oder das örtliche Energieversorgungsunternehmen.

Der Monitor ist mit einem dreipoligen Schutzkontaktstecker ausgestattet, einem Stecker mit einem dritten (Erdungs-)Stift. Dieser Stecker passt als Sicherheitsmerkmal nur in eine geerdete Steckdose. Wenn Ihre Steckdose den dreipoligen Stecker nicht aufnimmt, lassen Sie von einem Elektriker die richtige Steckdose installieren oder verwenden Sie einen Adapter, um das Gerät sicher zu erden. Umgehen Sie nicht den Sicherheitszweck des geerdeten Steckers.

Ziehen Sie den Stecker des Geräts während eines Gewitters oder wenn es längere Zeit nicht benutzt wird. Dies schützt den Monitor vor Schäden durch Überspannungen.

Überlasten Sie Steckdosenleisten und Verlängerungskabel nicht. Eine Überlastung kann zu Brand oder Stromschlag führen.

Um einen zufriedenstellenden Betrieb zu gewährleisten, verwenden Sie den Monitor nur mit UL-gelisteten Computern, die entsprechend konfigurierte Buchsen mit der Kennzeichnung 100-240V AC, Min. 1.5A haben.

Die Steckdose ist in der Nähe des Geräts zu installieren und leicht zugänglich zu sein.

Installation

Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, Dreifuß, Halterung oder Tisch. Fällt der Monitor herunter, kann er Personen verletzen und dieses Produkt ernsthaft beschädigen. Verwenden Sie nur einen vom Hersteller empfohlenen oder mit diesem Produkt verkauften Wagen, Ständer, Dreifuß, Halterung oder Tisch. Befolgen Sie die Anweisungen des Herstellers bei der Installation des Produkts und verwenden Sie vom Hersteller empfohlene Montagezubehörteile. Eine Kombination aus Produkt und Wagen sollte vorsichtig bewegt werden.

Stecken Sie niemals Gegenstände in die Schlitze des Monitorgehäuses. Dies könnte Schaltungsteile beschädigen und einen Brand oder Stromschlag verursachen. Verschütten Sie niemals Flüssigkeiten auf dem Monitor.

Legen Sie die Vorderseite des Produkts nicht auf den Boden.

Wenn Sie den Monitor an einer Wand oder in einem Regal montieren, verwenden Sie ein vom Hersteller zugelassenes Montagekit und befolgen Sie die Anweisungen des Kits.

Um mögliche Schäden zu vermeiden, z. B. dass sich das Panel vom Rahmen löst, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird. Wenn der maximale Neigungswinkel von -5 Grad nach unten überschritten wird, sind die Monitorschäden nicht durch die Garantie abgedeckt.

Lassen Sie wie unten gezeigt etwas Platz um den Monitor. Andernfalls kann die Luftzirkulation unzureichend sein, wodurch Überhitzung einen Brand oder Schäden am Monitor verursachen kann.

Nachfolgend sind die empfohlenen Belüftungsbereiche um den Monitor dargestellt, wenn der Monitor an der Wand oder auf dem Standfuß installiert ist:

Mit Standfuß installiert

Bitte erwerben Sie eine geeignete Wandhalterung, um den fehlenden Abstand zwischen dem rückseitigen Signalkabel und der Wand zu vermeiden.

Reinigung

Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken abzuwischen, anstelle eines starken Reinigungsmittels, das das Produktgehäuse angreifen würde.

Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Produkt gelangt. Das Reinigungstuch sollte nicht zu rau sein, da es sonst die Bildschirmoberfläche zerkratzen würde.

Bitte ziehen Sie das Netzkabel ab, bevor Sie das Produkt reinigen.

Sonstiges

Wenn das Produkt einen seltsamen Geruch, Ton oder Rauch abgibt, ziehen Sie SOFORT den Netzstecker und wenden Sie sich an ein Service-Center.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch einen Tisch oder Vorhang blockiert werden.

Setzen Sie den LCD-Monitor während des Betriebs keinen starken Vibrationen oder Stößen aus.

Schlagen oder lassen Sie den Monitor während des Betriebs oder Transports nicht fallen.
