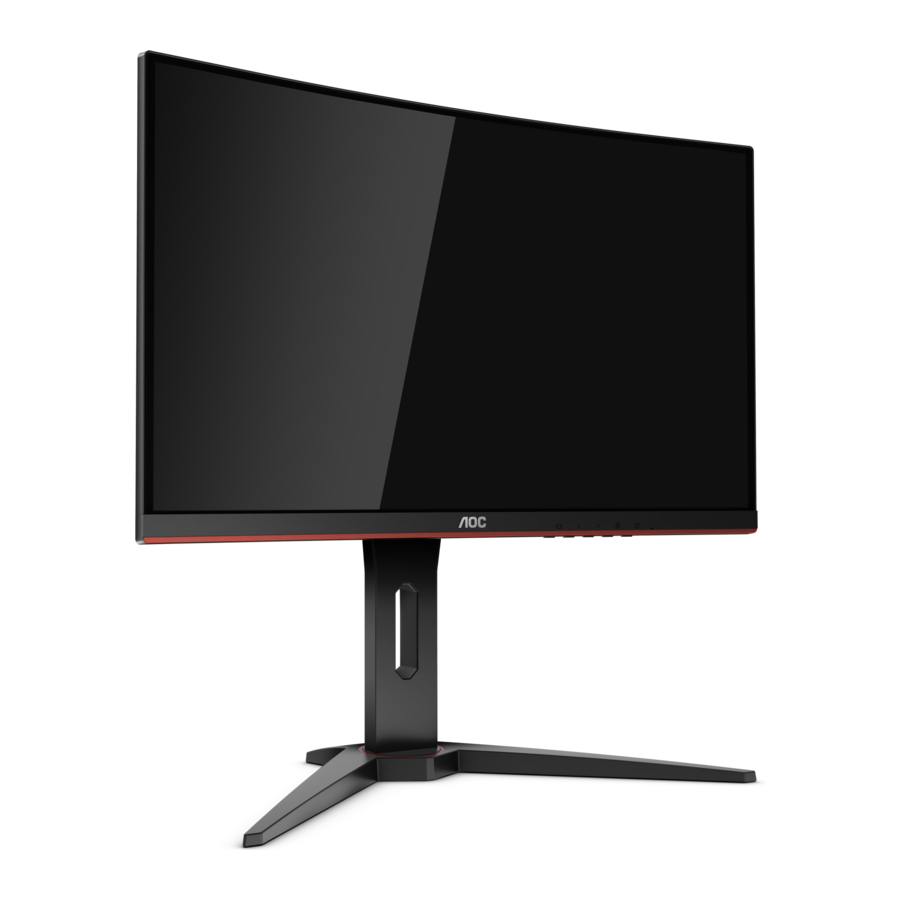

AOC C24G1A Handbuch

Einrichtung

Lieferumfang

Nicht alle Signalkabel (DP-, HDMI-, VGA-Kabel) werden für alle Länder und Regionen bereitgestellt. Bitte erkundigen Sie sich bei Ihrem lokalen Händler oder der AOC-Niederlassung zur Bestätigung.

Standfuß & Basis montieren

Bitte montieren oder entfernen Sie die Basis gemäß den unten stehenden Schritten.
Montage:

Entfernen:

Anpassen des Betrachtungswinkels

Für eine optimale Betrachtung wird empfohlen, direkt auf den Monitor zu schauen und anschließend den Winkel des Monitors nach Ihren Wünschen anzupassen.
Halten Sie den Standfuß fest, damit der Monitor beim Ändern des Winkels nicht umkippt.
Sie können den Monitor wie folgt einstellen:

HINWEIS:
Berühren Sie den LCD-Bildschirm nicht, wenn Sie den Winkel ändern. Dies kann zu Beschädigungen oder einem Bruch des LCD-Bildschirms führen.

Anschließen des Monitors

Kabelanschlüsse an der Rückseite des Monitors und des Computers:

1. HDMI-2
2. HDMI-1
3. DP
4. D-SUB
5. Kopfhörer
6. Strom

Anschluss an den PC

1. Schließen Sie das Netzkabel fest an der Rückseite des Displays an.
2. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
3. Verbinden Sie das Displaysignalkabel mit dem Videoanschluss an der Rückseite Ihres Computers.
4. Stecken Sie die Netzkabel Ihres Computers und Ihres Displays in eine Steckdose in der Nähe.
5. Schalten Sie Ihren Computer und Ihr Display ein.
   Wenn Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Wenn kein Bild angezeigt wird, lesen Sie bitte den Abschnitt zur Fehlerbehebung.
   Zum Schutz der Geräte schalten Sie den PC und den LCD-Monitor vor dem Anschließen immer aus.

Wandmontage

Vorbereitung zur Installation eines optionalen Wandmontagearms.

Dieser Monitor kann an einem separat erhältlichen Wandmontagearm befestigt werden. Trennen Sie die Stromversorgung vor diesem Vorgang.
Gehen Sie wie folgt vor:

1. Entfernen Sie die Basis.
2. Befolgen Sie die Anweisungen des Herstellers, um den Wandmontagearm zusammenzubauen.
3. Platzieren Sie den Wandmontagearm auf der Rückseite des Monitors. Richten Sie die Löcher des Arms an den Löchern an der Rückseite des Monitors aus.
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung an der Wand finden Sie im Benutzerhandbuch des optionalen Wandmontagearms.
   Hinweis: VESA-Befestigungslöcher sind nicht bei allen Modellen verfügbar. Bitte erkundigen Sie sich bei Ihrem Händler oder der offiziellen Abteilung von AOC.

Adaptive-Sync Funktion

1. Die Adaptive-Sync Funktion funktioniert mit DP/HDMI.
2. Kompatible Grafikkarten: Empfohlene Liste siehe unten, kann auch unter www.AMD.com überprüft werden.

• Radeon™ RX Vega Serie
• Radeon™ RX 500 Serie
• Radeon™ RX 400 Serie
• Radeon™ R9/R7 300 Serie (außer R9 370/X, R7 370/X, R7 265)
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano Serie
• Radeon™ R9 Fury Serie
• Radeon™ R9/R7 200 Serie (außer R9 270/X, R9 280/X)

Anpassen

Hotkeys

Power (Ein/Aus)
Drücken Sie die Power-Taste, um den Monitor einzuschalten.

Menu/Enter (Menü/Eingabe)
Wenn kein OSD angezeigt wird, drücken Sie die Taste, um das OSD anzuzeigen oder die Auswahl zu bestätigen. Drücken Sie die Taste ca. 2 Sekunden lang, um den Monitor auszuschalten.

Game Mode/
Wenn kein OSD angezeigt wird, drücken Sie die ""-Taste, um den Spielmodus (FPS, RTS, Racing, Gamer 1, Gamer 2 oder Gamer 3) entsprechend den verschiedenen Spieltypen auszuwählen.

Dial Point/> (Fadenkreuz/>)
Wenn kein OSD angezeigt wird, drücken Sie die Dial Point-Taste, um das Fadenkreuz anzuzeigen/auszublenden.

Source/Auto/Exit (Quelle/Auto/Beenden)
Wenn das OSD geschlossen ist, hat das Drücken der Source/Auto/Exit-Taste die Hotkey-Funktion Quelle.
Wenn das OSD geschlossen ist, drücken Sie die Source/Auto/Exit-Taste ca. 2 Sekunden lang ununterbrochen, um eine automatische Konfiguration durchzuführen (Nur für Modelle mit D-Sub).

OSD-Einstellungen

Grundlegende und einfache Anweisungen zu den Bedientasten.

1. . Drücken Sie die MENU-button (MENU-Taste), um das OSD-Fenster zu aktivieren.
2. . Drücken Sie< oder >, um durch die Funktionen zu navigieren. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie die MENU-button (MENU-Taste), um sie zu aktivieren. Drücken Sie < oder >, um durch die Untermenüfunktionen zu navigieren. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie die MENU-button (MENU-Taste), um sie zu aktivieren.
3. . Drücken Sie< oder >, um die Einstellungen der ausgewählten Funktion zu ändern. Drücken Sie die AUTO–button (AUTO–Taste), um den Vorgang zu beenden. Wenn Sie eine andere Funktion anpassen möchten, wiederholen Sie die Schritte 2-3.
4. . OSD-Sperrfunktion: Um das OSD zu sperren, halten Sie die MENU-button (MENU-Taste) gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die power button (Einschalttaste), um den Monitor einzuschalten. Um das OSD zu entsperren, halten Sie die MENU-button (MENU-Taste) gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die power button (Einschalttaste), um den Monitor einzuschalten.

Hinweise:

1. . Wenn das Produkt nur einen Signaleingang hat, ist der Punkt "Input Select (Eingangsauswahl)" nicht einstellbar.
2. . DCR, Color Boost und Picture Boost: Von diesen Zuständen kann nur einer existieren.

Leuchtdichte

	Contrast (Kontrast)	0-100		Kontrast vom Digitalregister.
	Brightness (Helligkeit)	0-100		Hintergrundbeleuchtungseinstellung
	Eco mode (Eco-Modus)	Standard (Standard)		Standardmodus
		Text (Text)		Textmodus
		Internet (Internet)		Internetmodus
		Game (Spiel)		Spielmodus
		Movie (Film)		Filmmodus
		Sports (Sport)		Sportmodus
		Reading (Lesen)		Lesemodus
	Gamma (Gamma)	Gamma1 (Gamma1)		Anpassen an Gamma 1
		Gamma2 (Gamma2)		Anpassen an Gamma 2
		Gamma3 (Gamma3)		Anpassen an Gamma 3
	DCR (DCR)	Off (Aus)		Dynamisches Kontrastverhältnis deaktivieren
		On (Ein)		Dynamisches Kontrastverhältnis aktivieren
	HDR Mode (HDR-Modus)	OFF (AUS)		HDR-Modus anpassen.
		HDR Picture (HDR-Bild)
		HDR Movie (HDR-Film)
		HDR Game (HDR-Spiel)

Hinweis:
Wenn "HDR Mode (HDR-Modus)" auf "nicht-aus" eingestellt ist, können die Elemente "Contrast (Kontrast)", "Brightness (Helligkeit)" und "Gamma (Gamma)" nicht angepasst werden.

Bildeinstellungen

	Clock (Takt)	0-100	Passen Sie den Bild-Takt an, um vertikales Linienrauschen zu reduzieren.
	Phase (Phase)	0-100	Passen Sie die Bildphase an, um horizontales Linienrauschen zu reduzieren.
	Sharpness (Schärfe)	0-100	Passen Sie die Bildschärfe an.
	H. Position (H. Position)	0-100	Passen Sie die horizontale Position des Bildes an.
	V. Position (V. Position)	0-100	Passen Sie die vertikale Position des Bildes an.

Farbeinstellungen

	Farbtemperatur	Warm		Warme Farbtemperatur aus dem EEPROM abrufen.
		Normal		Normale Farbtemperatur aus dem EEPROM abrufen.
		Kühl		Kühle Farbtemperatur aus dem EEPROM abrufen.
		sRGB		sRGB Farbtemperatur aus dem EEPROM abrufen.
		Benutzer		Farbtemperatur aus dem EEPROM wiederherstellen.
	DCB-Modus	Vollverbesserung	Ein oder Aus	Vollverbesserungsmodus deaktivieren oder aktivieren
		Naturhaut	Ein oder Aus	Naturhaut-Modus deaktivieren oder aktivieren
		Grünes Feld	Ein oder Aus	Grünes-Feld-Modus deaktivieren oder aktivieren
		Himmelblau	Ein oder Aus	Himmelblau-Modus deaktivieren oder aktivieren
		AutoDetect	Ein oder Aus	AutoDetect-Modus deaktivieren oder aktivieren
		Aus	Ein oder Aus	Aus-Modus deaktivieren oder aktivieren
	DCB-Demo		Ein oder Aus	Demo deaktivieren oder aktivieren
	Rot		0-100	Rotverstärkung aus dem Digitalregister.
	Grün		0-100	Grünverstärkung aus dem Digitalregister.
	Blau		0-100	Blauverstärkung aus dem Digitalregister.

Hinweis:
Wenn "HDR Mode" (HDR-Modus) unter "Luminance" (Leuchtdichte) auf "non-off" (nicht-aus) eingestellt ist, können alle Elemente unter "Color Setup" (Farbeinstellungen) nicht angepasst werden.

Bildverbesserung

	Heller Rahmen	ein oder aus	Hellen Rahmen deaktivieren oder aktivieren
	Rahmengröße	14-100	Rahmengröße anpassen
	Helligkeit	0-100	Rahmenhelligkeit anpassen
	Kontrast	0-100	Rahmenkontrast anpassen
	H. Position	0-100	Horizontale Rahmenposition anpassen
	V. Position	0-100	Vertikale Rahmenposition anpassen

Hinweis:
Passen Sie Helligkeit, Kontrast und Position des Hellen Rahmens für ein besseres Seherlebnis an.
Wenn "HDR Mode" (HDR-Modus) unter "Luminance" (Leuchtdichte) auf "non-off" (nicht-aus) eingestellt ist, können alle Elemente unter "Picture Boost" (Bildverbesserung) nicht angepasst werden.

OSD-Einstellungen

	Sprache		Die OSD-Sprache auswählen
	Timeout	5-120	Das OSD-Timeout anpassen
	DP-Fähigkeit	1.1/1.2	Bitte beachten Sie, dass nur DP1.2 die Adaptive-Sync-Funktion unterstützt
	H. Position	0-100	Die horizontale Position des OSD anpassen
	V. Position	0-100	Die vertikale Position des OSD anpassen
	Lautstärke	0-100	Lautstärkeanpassung.
	Transparenz	0-100	Die Transparenz des OSD anpassen
	Pausenerinnerung	ein oder aus	Pausenerinnerung, wenn der Benutzer länger als 1 Stunde ununterbrochen arbeitet

Hinweis:
Wenn die DP-Videoinhalte DP1.2 unterstützen, wählen Sie bitte DP1.2 für die DP-Fähigkeit; andernfalls wählen Sie bitte DP1.1

Spieleinstellungen

	Game Mode	FPS	Zum Spielen von FPS (First Person Shooter) Spielen. Verbessert Details in dunklen Themenbereichen.
		RTS	Zum Spielen von RTS (Real Time Strategy). Verbessert die Bildqualität.
		Racing (Rennen)	Zum Spielen von Rennspielen. Bietet schnellste Reaktionszeit und hohe Farbsättigung.
		Gamer 1	Benutzereinstellungen gespeichert als Gamer 1.
		Gamer 2	Benutzereinstellungen gespeichert als Gamer 2.
		Gamer 3	Benutzereinstellungen gespeichert als Gamer 3.
		off (Aus)	Keine Optimierung durch SmartImage Game.
	Shadow Control	0-100	Shadow Control Standardwert ist 50. Der Endbenutzer kann den Wert von 50 auf 100 oder von 0 erhöhen, um den Kontrast für ein klares Bild anzupassen. Wenn das Bild zu dunkel ist, um Details klar zu erkennen, von 50 auf 100 für ein klares Bild anpassen. Wenn das Bild zu hell ist, um Details klar zu erkennen, von 50 auf 0 für ein klares Bild anpassen.
	Overdrive	Weak (Schwach)	Die Reaktionszeit anpassen.
		Medium (Mittel)
		Strong (Stark)
		Boost
		Off (Aus)
	Game Color	0-20	Game Color bietet 0-20 Stufen zur Anpassung der Sättigung für ein besseres Bild.
	LowBlue Mode	Reading (Lesen) / Office (Büro) / Internet (Internet) / Multimedia (Multimedia) / Off (Aus)	Reduziert die blaue Lichtwelle durch Steuerung der Farbtemperatur.
	MBR	0 ~ 20	Die Reduzierung der Bewegungsunschärfe (Motion Blur Reduction) anpassen.
	Adaptive-Sync	On/Off (Ein/Aus)	Adaptive-Sync anpassen.
	Frame Counter	Off (Aus) / Right-up (Oben rechts) / Right-Down (Unten rechts) / Left- Down (Unten links) / Left-Up (Oben links)	Zeigt die vertikale Frequenz in der ausgewählten Ecke an.

Hinweis:
Die Funktionen MBR und Overdrive Boost sind nur verfügbar, wenn Adaptive-Sync ausgeschaltet ist und die vertikale Frequenz bis zu 75 Hz beträgt.
Wenn "HDR Mode" unter "Luminance" auf "nicht aus" gesetzt ist, können die Elemente "Game Mode", "Shadow Control", "Game Color" und "Low Blue Mode" nicht angepasst werden.

Extra

	Input Select		Eingangssignalquelle auswählen
	Auto Config.	yes or no (Ja oder Nein)	Bild automatisch auf Standardeinstellungen anpassen
	Off timer	0-24hrs	DC-Ausschaltzeit auswählen
	Image Ratio	Wide (Breit)	Bildseitenverhältnis für die Anzeige auswählen.
		4:3
	DDC/CI	yes or no (Ja oder Nein)	DDC/CI-Unterstützung EIN/AUS schalten
	Reset	yes or no (Ja oder Nein)	Menü auf Standard zurücksetzen. (ENERGY STAR® für ausgewählte Modelle verfügbar.)
		ENERGY STAR® or no (ENERGY STAR® oder Nein)

Beenden

Exit (Beenden)

Haupt-OSD verlassen

LED-Anzeige

Fehlerbehebung

Spezifikation

Allgemeine Spezifikation

Voreingestellte Anzeigemodi

Pinbelegungen

19-poliges Farbanzeige-Signalkabel

20-poliges Farbanzeige-Signalkabel

15-poliges Farbanzeige-Signalkabel

Plug & Play

Plug & Play DDC2B-Funktion
Dieser Monitor ist gemäß dem VESA DDC-STANDARD mit VESA DDC2B-Funktionen ausgestattet. Er ermöglicht es dem Monitor, dem Host-System seine Identität mitzuteilen und, abhängig vom verwendeten DDC-Standard, zusätzliche Informationen über seine Anzeigefähigkeiten zu übermitteln.
DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal anfordern.

Sicherheit

Nationale Konventionen

Die folgenden Unterabschnitte beschreiben die in diesem Dokument verwendeten Notationskonventionen.

Hinweise, Vorsicht und Warnungen
In diesem Handbuch können Textblöcke von einem Symbol begleitet und fett oder kursiv gedruckt sein. Diese Blöcke sind Hinweise, Vorsichtsmaßnahmen und Warnungen und werden wie folgt verwendet:
HINWEIS: EIN HINWEIS kennzeichnet wichtige Informationen, die Ihnen helfen, Ihr Computersystem besser zu nutzen.

EINE VORSICHT weist entweder auf mögliche Hardwareschäden oder Datenverlust hin und erklärt, wie Sie das Problem vermeiden können.

EINE WARNUNG weist auf die Möglichkeit von Körperverletzungen hin und erklärt, wie Sie das Problem vermeiden können. Einige Warnungen können in alternativen Formaten erscheinen und ohne ein Symbol sein. In solchen Fällen ist die spezifische Darstellung der Warnung durch die Aufsichtsbehörde vorgeschrieben.

Stromversorgung

Der Monitor sollte nur mit der auf dem Etikett angegebenen Stromquelle betrieben werden. Wenn Sie sich nicht sicher sind, welche
Art von Strom in Ihrem Haus vorhanden ist, wenden Sie sich an Ihren Händler oder das örtliche Energieversorgungsunternehmen.
Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, einem Stecker mit einem dritten (Erdungs-)Pin. Dieser Stecker passt aus Sicherheitsgründen nur in eine geerdete Steckdose. Wenn Ihre Steckdose den dreipoligen Stecker nicht aufnimmt, lassen Sie von einem Elektriker die richtige Steckdose installieren oder verwenden Sie einen Adapter, um das Gerät sicher zu erden. Umgehen Sie nicht den Sicherheitszweck des geerdeten Steckers.
Ziehen Sie das Gerät bei Gewitter oder bei längerem Nichtgebrauch aus der Steckdose. Dies schützt den
Monitor vor Schäden durch Überspannung.
Überlasten Sie keine Steckdosenleisten und Verlängerungskabel. Eine Überlastung kann zu Brand oder Stromschlag führen.
Um einen zufriedenstellenden Betrieb zu gewährleisten, verwenden Sie den Monitor nur mit UL-gelisteten Computern, die entsprechend konfigurierte
Steckdosen mit 100-240 V AC, min. 5 A, aufweisen.
Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

Installation

Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, ein Stativ, eine Halterung oder einen Tisch. Wenn der Monitor herunterfällt, kann dies Personen verletzen und dieses Produkt ernsthaft beschädigen. Verwenden Sie nur einen vom Hersteller empfohlenen oder mit diesem Produkt verkauften Wagen, Ständer, ein Stativ, eine Halterung oder einen Tisch. Befolgen Sie die Anweisungen des Herstellers bei der Installation des Produkts und verwenden Sie vom Hersteller empfohlene Montagezubehörteile. Eine Kombination aus Produkt und Wagen sollte vorsichtig bewegt werden.
Stecken Sie niemals Gegenstände in die Schlitze des Monitorgehäuses. Dies könnte Schaltungsteile beschädigen und einen Brand oder Stromschlag verursachen.
Verschütten Sie niemals Flüssigkeiten auf dem Monitor.
Legen Sie die Vorderseite des Produkts nicht auf den Boden.
Wenn Sie den Monitor an einer Wand oder einem Regal montieren, verwenden Sie ein vom Hersteller zugelassenes Montageset und befolgen Sie die Anweisungen des Sets.

Lassen Sie um den Monitor herum etwas Platz, wie unten gezeigt. Andernfalls kann die Luftzirkulation unzureichend sein, was zu Überhitzung und damit zu Brand oder Beschädigung des Monitors führen kann.
Siehe unten die empfohlenen Belüftungsbereiche um den Monitor, wenn der Monitor an der Wand oder auf dem Ständer installiert ist:
Mit Standfuß installiert

Reinigung

Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken zu entfernen, anstelle eines starken Reinigungsmittels,
das das Produktgehäuse angreifen würde.
Achten Sie beim Reinigen darauf, dass kein Reinigungsmittel in das Produkt gelangt. Das Reinigungstuch sollte nicht zu rau sein, da es die Bildschirmoberfläche zerkratzen könnte.
Bitte ziehen Sie vor der Reinigung des Produkts das Netzkabel ab.

Sonstiges

Wenn das Produkt einen seltsamen Geruch, Ton oder Rauch abgibt, ziehen Sie SOFORT den Netzstecker und wenden Sie sich an ein
Service-Center.
Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch einen Tisch oder Vorhang blockiert werden.
Setzen Sie den LCD-Monitor während des Betriebs keinen starken Vibrationen oder Stößen aus.
Schlagen oder lassen Sie den Monitor während des Betriebs oder Transports nicht fallen.
