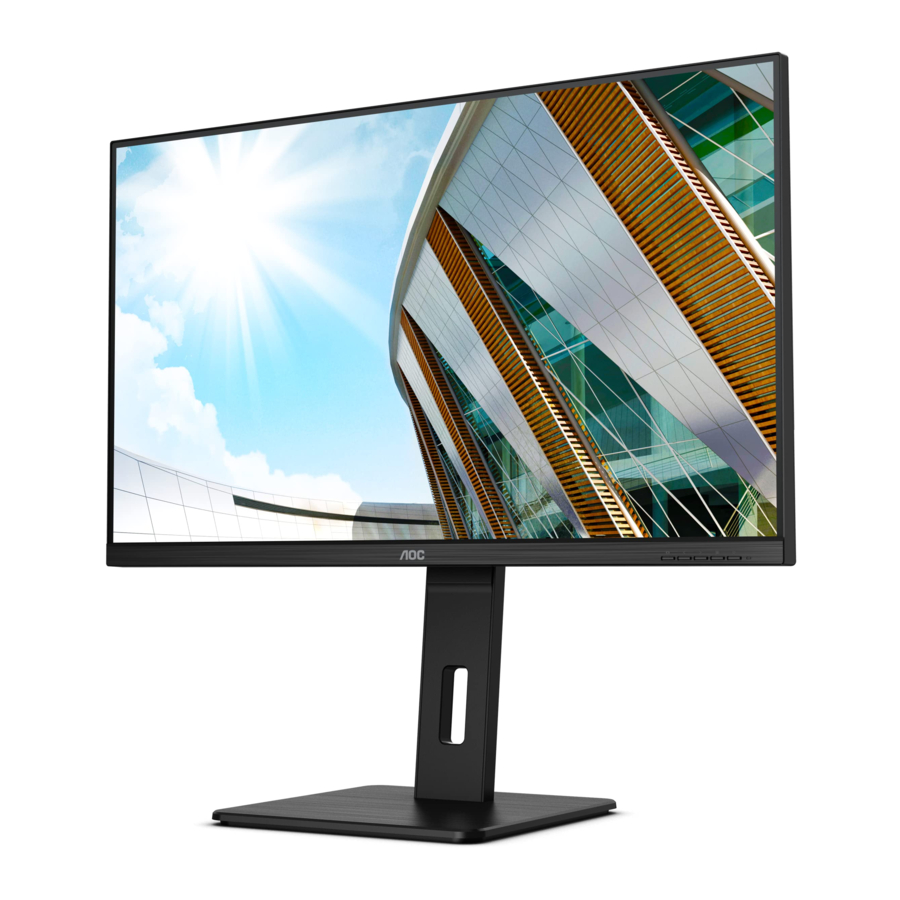

AOC U32P2 Handbuch

Einrichtung

Lieferumfang

Nicht alle Signalkabel werden für alle Länder und Regionen bereitgestellt. Bitte erkundigen Sie sich beim örtlichen Händler oder der AOC-Niederlassung.

Aufstellen von Standfuß & Basis

Bitte montieren oder entfernen Sie die Basis gemäß den folgenden Schritten.

Montage:

Entfernen:

Blickwinkel einstellen

Für eine optimale Ansicht wird empfohlen, direkt auf den Monitor zu blicken und anschließend den Blickwinkel des Monitors nach Ihren Wünschen anzupassen.
Halten Sie den Standfuß fest, damit der Monitor beim Ändern des Blickwinkels nicht umkippt.
Sie können den Monitor wie folgt einstellen:

HINWEIS:
Berühren Sie den LCD-Bildschirm nicht, wenn Sie den Winkel ändern. Dies kann zu Beschädigungen oder zum Bruch des LCD-Bildschirms führen.

1. Um mögliche Bildschirmbeschädigungen, wie z. B. Ablösungen des Panels, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird.
2. Drücken Sie nicht auf den Bildschirm, während Sie den Winkel des Monitors einstellen. Fassen Sie nur den Rahmen an.

Monitor anschließen

Kabelanschlüsse an der Rückseite von Monitor und Computer:

1. USB3.2 Gen1+Ladefunktion
2. USB3.2 Gen1
3. USB-PC (USB-Upstream)
4. USB3.2 Gen1
5. Stromanschluss
6. HDMI x 2
7. DP
8. Kopfhörer

Anschluss an den PC

1. Schließen Sie das Netzkabel fest an die Rückseite des Monitors an.
2. Schalten Sie Ihren Computer aus und ziehen Sie dessen Netzkabel ab.
3. Schließen Sie das Displaysignalkabel an den Videoanschluss auf der Rückseite Ihres Computers an.
4. Stecken Sie das Netzkabel Ihres Computers und Ihres Monitors in eine nahegelegene Steckdose.
5. Schalten Sie Ihren Computer und den Monitor ein.
   Wenn Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Wenn kein Bild angezeigt wird, lesen Sie bitte den Abschnitt zur Fehlerbehebung.
   Zum Schutz der Geräte schalten Sie den PC und den LCD-Monitor immer aus, bevor Sie Kabel anschließen.

Wandmontage

Vorbereitung zur Installation eines optionalen Wandmontagearms.

Dieser Monitor kann an einem separat erhältlichen Wandmontagearm befestigt werden. Trennen Sie vor diesem Vorgang die Stromversorgung.
Führen Sie diese Schritte aus:

1. Entfernen Sie die Basis.
2. Befolgen Sie die Anweisungen des Herstellers zur Montage des Wandmontagearms.
3. Platzieren Sie den Wandmontagearm auf der Rückseite des Monitors. Richten Sie die Löcher des Arms an den Löchern auf der Rückseite des Monitors aus.
4. Führen Sie die 4 Schrauben in die Löcher ein und ziehen Sie sie fest.
5. Schließen Sie die Kabel wieder an. Beachten Sie die Bedienungsanleitung, die mit dem optionalen Wandmontagearm geliefert wurde, um Anweisungen zur Befestigung an der Wand zu erhalten.
   Hinweis: VESA-Befestigungsschraubenlöcher sind nicht bei allen Modellen verfügbar, bitte erkundigen Sie sich beim Händler oder der offiziellen AOC-Abteilung.


* Das Design des Displays kann von den Abbildungen abweichen.

1. Um mögliche Bildschirmbeschädigungen, wie z. B. Ablösungen des Panels, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird.
2. Drücken Sie nicht auf den Bildschirm, während Sie den Winkel des Monitors einstellen. Fassen Sie nur den Rahmen an.

Anpassen

Hotkeys

1. Quelle/Beenden
2. Clear Vision/<
3. Lautstärke/>
4. Menü/Eingabe
5. Ein/Aus

Power (Ein/Aus)
Drücken Sie die Power-Taste (Ein/Aus-Taste), um den Monitor ein-/auszuschalten.

Menu (Menü)/Select (Auswählen)
Aktiviert das OSD-Menü oder die Bestätigung der Funktionseinstellung.

Volume (Lautstärke) / increase (Erhöhen)
Wenn das OSD-Menü geschlossen ist, drücken Sie die ">"-Taste, um die Lautstärkeregelungsleiste zu öffnen, und drücken Sie die "<"- oder ">"-Taste, um die Lautstärke des Kopfhörerausgangs einzustellen.

Source switching (Quellenwechsel)/exit (Beenden)
Wenn das OSD-Menü ausgeschaltet ist, drücken Sie diese Taste, um die Signalquellenumschaltfunktion zu aktivieren. Drücken Sie diese Taste wiederholt, um die in der Informationsleiste angezeigte Signalquelle auszuwählen, und drücken Sie die Menütaste, um zur ausgewählten Signalquelle zu wechseln.
Wenn das OSD-Menü aktiv ist, fungiert diese Taste als Beenden-Taste (zum Verlassen des OSD-Menüs).

Clear Vision

1. Wenn kein OSD aktiv ist, drücken Sie die "<"-Taste, um Clear Vision zu aktivieren.
2. Verwenden Sie die "<"- oder ">"-Tasten, um zwischen den Einstellungen schwach, mittel, stark oder aus zu wählen. Die Standardeinstellung ist immer "off" (aus).

3. Halten Sie die "<"-Taste 5 Sekunden lang gedrückt, um die Clear Vision Demo zu aktivieren. Eine Meldung "Clear Vision Demo: on" (Clear Vision Demo: ein) wird 5 Sekunden lang auf dem Bildschirm angezeigt. Drücken Sie die Menu (Menü)- oder Exit (Beenden)-Taste, die Meldung verschwindet. Halten Sie die "<"-Taste erneut 5 Sekunden lang gedrückt, und die Clear Vision Demo wird ausgeschaltet.


Die Clear Vision Funktion bietet das beste Seherlebnis, indem sie Bilder mit niedriger Auflösung und unscharfe Bilder in klare und lebendige Bilder umwandelt.

OSD-Einstellungen

Grundlegende und einfache Anleitung zu den Steuertasten.

1. Drücken Sie die MENU-button (MENU-Taste), um das OSD-Fenster zu aktivieren.
2. Drücken Sie < oder >, um durch die Funktionen zu navigieren. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie die MENU-button (MENU-Taste), um sie zu aktivieren, drücken Sie < oder >, um durch die Untermenüfunktionen zu navigieren. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie die MENU-button (MENU-Taste), um sie zu aktivieren.
3. Drücken Sie < oder >, um die Einstellungen der ausgewählten Funktion zu ändern. Drücken Sie die AUTO–button (AUTO-Taste), um zu beenden. Wenn Sie eine andere Funktion anpassen möchten, wiederholen Sie die Schritte 2-3.
4. OSD Lock Function (OSD-Sperrfunktion): Um das OSD zu sperren, halten Sie die MENU-button (MENU-Taste) gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die power button (Ein-/Aus-Taste), um den Monitor einzuschalten. Um das OSD zu entsperren, halten Sie die MENU-button (MENU-Taste) gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die power button (Ein-/Aus-Taste), um den Monitor einzuschalten.

Hinweise:

1. . Wenn das Produkt nur einen Signaleingang hat, ist der Punkt "Input Select" (Eingangsauswahl) nicht einstellbar.
2. . Wenn die Bildschirmgröße des Produkts 4:3 beträgt oder die Eingangssignalauflösung die native Auflösung ist, dann ist der Punkt "Image Ratio" (Bildformat) ungültig.
3. . Die vier Zustände von ECO mode (ECO-Modus) (außer standard mode (Standardmodus)), DCR, DCB mode (DCB-Modus) und window highlight (Fensterhervorhebung) können jeweils nur einen Zustand anzeigen.

Helligkeit

	Kontrast	0-100		Kontrast vom Digitalregister.
	Helligkeit	0-100		Anpassung der Hintergrundbeleuchtung
	Eco mode (Eco-Modus)	Standard		Standard Mode (Standardmodus)
		Text		Text Mode (Textmodus)
		Internet		Internet Mode (Internetmodus)
		Game (Spiel)		Game Mode (Spielemodus)
		Movie (Film)		Movie Mode (Filmmodus)
		Sports (Sport)		Sports Mode (Sportmodus)
		Reading (Lesen)		Reading Mode (Lesemodus)
		Uniformity (Gleichmäßigkeit)		Uniformity Mode (Gleichmäßigkeitsmodus)
	Gamma	Gamma1		Anpassung an Gamma 1
		Gamma2		Anpassung an Gamma 2
		Gamma3		Anpassung an Gamma 3
	DCR	Off (Aus)		Dynamisches Kontrastverhältnis deaktivieren
		On (Ein)		Dynamisches Kontrastverhältnis aktivieren
	HDR Mode (HDR-Modus)	Off (Aus)		HDR Mode (HDR-Modus) anpassen.
		HDR Picture (HDR-Bild)
		HDR Movie (HDR-Film)
		HDR Game (HDR-Spiel)

Hinweis:
Wenn "HDR Mode" (HDR-Modus) auf einen anderen Zustand als Off (Aus) eingestellt ist, können die Punkte "Contrast" (Kontrast), "Brightness Scene Mode" (Helligkeit Szenenmodus) und "Gamma" nicht angepasst werden.

Farbeinstellungen

	Color Temp. (Farbtemperatur)	Warm	Warme Farbtemperatur aus dem EEPROM abrufen.
		Normal	Normale Farbtemperatur aus dem EEPROM abrufen.
		Cool (Kalt)	Kalte Farbtemperatur aus dem EEPROM abrufen.
		sRGB	sRGB-Farbtemperatur aus dem EEPROM abrufen.
		User (Benutzer)	Rot-Verstärkung vom Digitalregister.
			Grün-Verstärkung Digitalregister.
			Blau-Verstärkung vom Digitalregister.
	DCB Mode (DCB-Modus)	Off (Aus)	DCB Mode (DCB-Modus) deaktivieren.
		Full Enhance (Vollverbesserung)	Full Enhance Mode (Vollverbesserungsmodus) aktivieren.
		Nature Skin (Natürliche Hauttöne)	Nature Skin Mode (Natürliche Hauttöne Modus) aktivieren.
		Green Field (Grünes Feld)	Green Field Mode (Grünes Feld Modus) aktivieren.
		Sky-blue (Himmelblau)	Sky-blue Mode (Himmelblau Modus) aktivieren.
		Auto Detect (Automatische Erkennung)	AutoDetect Mode (Modus zur automatischen Erkennung) aktivieren.
	DCB Demo (DCB-Demo)	On (Ein) oder Off (Aus)	Demo deaktivieren oder aktivieren.
	Red (Rot)	0-100	Rot-Verstärkung vom Digitalregister.
	Green (Grün)	0-100	Grün-Verstärkung vom Digitalregister.
	Blue (Blau)	0-100	Blau-Verstärkung vom Digitalregister.
	Low Blue Mode (Niedriger Blaulichtmodus)	Off (Aus)	Blaulichtwelle durch Steuerung der Farbtemperatur reduzieren.
		Reading (Lesen)
		Office (Büro)
		Internet
		Multimedia

Hinweis:
Wenn "HDR Mode" (HDR-Modus) unter "Brightness" (Helligkeit) auf einen anderen Zustand als Off (Aus) eingestellt ist, können alle Punkte unter "Color Settings" (Farbeinstellungen) nicht angepasst werden.

Bildverbesserung

	Heller Rahmen	Ein oder Aus	Hellen Rahmen deaktivieren oder aktivieren
	Rahmengröße	14-100	Rahmengröße anpassen
	Helligkeit	0-100	Rahmenhelligkeit anpassen
	Kontrast	0-100	Rahmenkontrast anpassen
	H. position	0-100	Horizontale Rahmenposition anpassen
	V. position	0-100	Vertikale Rahmenposition anpassen

Hinweis:

1. . Für ein besseres Seherlebnis passen Sie Helligkeit, Kontrast und Position der Aufhellung an.
2. . Wenn der „HDR Mode" (HDR-Modus) unter „Brightness" (Helligkeit) auf einen anderen Zustand als "Aus" eingestellt ist, können alle Elemente unter „Window Brightening" (Fensteraufhellung) nicht angepasst werden.

OSD-Einstellungen

	Sprache		OSD-Sprache auswählen
	Timeout	5-120	OSD-Zeitüberschreitung anpassen
	DP-Fähigkeit	1.1/1.2	Wenn der DP-Videoinhalt DP1.2 unterstützt, wählen Sie bitte DP1.2 für die DP-Fähigkeit; andernfalls wählen Sie bitte DP1.1
	H. Position	0-100	Horizontale Position des OSD anpassen
	V. Position	0-100	Vertikale Position des OSD anpassen
	Transparenz	0-100	Transparenz des OSD anpassen
	Pausenerinnerung	Ein oder Aus	Pausenerinnerung, wenn der Benutzer länger als 1 Stunde ununterbrochen arbeitet

PIP-Einstellungen

	PIP-Einstellung	Aus / PIP / PBP	PIP oder PBP deaktivieren oder aktivieren.
	Hauptquelle	HDMI1 、HDMI2 、DP	Hauptbildschirmquelle auswählen.
	Unterquelle	HDMI1 、HDMI2 、DP	Unterbildschirmquelle auswählen.
	Größe	Klein / Mittel / Groß	Bildschirmgröße auswählen.
	Position	Oben rechts	Bildschirmposition festlegen.
		Unten rechts
		Oben links
		Unten links
	Audio	Ein: PIP-Audio	Audio-Einstellungen deaktivieren oder aktivieren.
		Aus: Haupt-Audio
	Tauschen	Ein: Tauschen	Bildschirmquelle tauschen.
		Aus: keine Aktion

Spieleinstellungen

	Spielmodus	Aus	Keine Optimierung durch SmartImage Game
		FPS	Zum Spielen von FPS (First Person Shooter)-Spielen. Verbessert Details des Schwarzpegels in dunklen Bereichen.
		RTS	Zum Spielen von RTS (Echtzeitstrategie)-Spielen. Verbessert die Bildqualität.
		Rennen	Zum Spielen von Rennspielen. Bietet schnellste Reaktionszeit und hohe Farbsättigung.
		Gamer 1	Benutzereinstellungen, gespeichert als Gamer 1.
		Gamer 2	Benutzereinstellungen, gespeichert als Gamer 2.
		Gamer 3	Benutzereinstellungen, gespeichert als Gamer 3.
	Schattenkontrolle	0-100	Die Standardeinstellung für die Schattenkontrolle ist 50. Der Endbenutzer kann den Wert von 50 auf 100 oder auf 0 anpassen, um den Kontrast für ein klares Bild zu erhöhen. Wenn das Bild zu dunkel ist, um die Details klar zu erkennen, stellen Sie den Wert von 50 auf 100 für ein klares Bild ein. Wenn das Bild zu hell ist, um die Details klar zu erkennen, stellen Sie den Wert von 50 auf 0 für ein klares Bild ein.
	Geringe Eingabeverzögerung	Ein/Aus	Framebuffer ausschalten, um die Eingabeverzögerung zu verringern
	Spielfarbe	0-20	Die Spielfarbe bietet 0-20 Stufen zur Anpassung der Sättigung für ein besseres Bild.
	Overdrive	Aus	Reaktionszeit anpassen.
		Schwach
		Mittel
		Stark
	Adaptive-Sync	Ein/Aus	Adaptive-Sync anpassen.
	Bildzähler	Aus / Oben rechts / Unten rechts / Unten links / Oben links	V-Frequenz in der ausgewählten Ecke anzeigen
	Dial Point	Ein/Aus	Die "Dial Point" (Zielpunkt-Funktion) platziert einen Zielindikator in der Mitte des Bildschirms, um Spielern bei First Person Shooter (FPS)-Spielen ein genaues und präzises Zielen zu ermöglichen.

Hinweis:
Wenn der „HDR Mode" (HDR-Modus) unter „Brightness" (Helligkeit) auf einen anderen Zustand als "Aus" eingestellt ist, können die Elemente „Game Mode" (Spielmodus), „Dark Field Control" (Dunkelfeld-Steuerung) und „Game Tone" (Spielton) unter „Game Settings" (Spieleinstellungen) nicht angepasst werden.

Extra

	Eingangsauswahl			Auto/HDMI1/HDMI2/DP			Eingangssignalquelle auswählen
	Abschalt-Timer			0-24 Std.			Gleichstrom-Abschaltzeit festlegen
	Seitenverhältnis			Breit			Seitenverhältnis für die Anzeige auswählen.
				4:3
				1:1
				Film1
				Film2
	DDC/CI			Ja oder Nein			DDC/CI-Unterstützung ein-/ausschalten
	Zurücksetzen			ENERGY STAR® oder Nein			Menü auf Standardwerte zurücksetzen (ENERGY STAR® nur für ausgewählte Modelle verfügbar)

Beenden

Beenden

Das Haupt-OSD beenden

LED-Anzeige

Fehlerbehebung

Spezifikationen

Allgemeine Spezifikationen

Voreingestellte Anzeigemodi

Pin-Belegungen

19-Pin Farb-Displaysignalkabel

20-Pin Farb-Displaysignalkabel

Plug & Play

Plug & Play DDC2B-Funktion
Dieser Monitor ist gemäß dem VESA DDC STANDARD mit VESA DDC2B-Fähigkeiten ausgestattet. Er ermöglicht es dem Monitor, das Hostsystem über seine Identität zu informieren und, je nach verwendetem DDC-Level, zusätzliche Informationen über seine Anzeigefähigkeiten zu übermitteln.
Der DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Das Hostsystem kann EDID-Informationen über den DDC2B-Kanal anfordern.

Sicherheit

Nationale Konventionen

Die folgenden Unterabschnitte beschreiben die in diesem Dokument verwendeten Notationskonventionen.

Hinweise, Vorsichtshinweise und Warnungen
In diesem Handbuch können Textblöcke von einem Symbol begleitet und fett oder kursiv gedruckt sein. Diese Blöcke sind Hinweise, Vorsichtshinweise und Warnungen und werden wie folgt verwendet:
HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihr Computersystem besser zu nutzen.

Ein VORSICHTSHINWEIS weist auf mögliche Hardwareschäden oder Datenverlust hin und erklärt Ihnen, wie Sie das Problem vermeiden können.

Eine WARNUNG weist auf die Gefahr von Personenschäden hin und erklärt Ihnen, wie Sie das Problem vermeiden können. Einige Warnungen können in alternativen Formaten erscheinen und ohne Symbol dargestellt werden. In solchen Fällen ist die spezifische Darstellung der Warnung durch die Aufsichtsbehörde vorgeschrieben.

Stromversorgung

Der Monitor sollte nur mit der auf dem Etikett angegebenen Stromquelle betrieben werden. Wenn Sie sich über die Art der Stromversorgung in Ihrem Haus nicht sicher sind, wenden Sie sich an Ihren Händler oder das örtliche Energieversorgungsunternehmen.

Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, einem Stecker mit einem dritten (Erdungs-)Stift. Dieser Stecker passt aus Sicherheitsgründen nur in eine geerdete Steckdose. Wenn Ihre Steckdose den dreipoligen Stecker nicht aufnimmt, lassen Sie von einem Elektriker die richtige Steckdose installieren oder verwenden Sie einen Adapter, um das Gerät sicher zu erden. Umgehen Sie nicht den Sicherheitszweck des geerdeten Steckers.

Ziehen Sie den Stecker des Geräts während eines Gewitters oder wenn es längere Zeit nicht benutzt wird. Dies schützt den Monitor vor Schäden durch Überspannungen.

Überladen Sie Steckdosenleisten und Verlängerungskabel nicht. Eine Überlastung kann zu Brand oder Stromschlag führen.

Um einen zufriedenstellenden Betrieb zu gewährleisten, verwenden Sie den Monitor nur mit UL-gelisteten Computern, die über entsprechend konfigurierte Buchsen mit der Kennzeichnung 100-240 V AC, min. 5 A, verfügen.

Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

Installation

Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, ein Stativ, eine Halterung oder einen Tisch. Fällt der Monitor herunter, kann er Personen verletzen und dieses Produkt ernsthaft beschädigen. Verwenden Sie nur einen vom Hersteller empfohlenen oder mit diesem Produkt verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Befolgen Sie die Anweisungen des Herstellers bei der Installation des Produkts und verwenden Sie vom Hersteller empfohlene Montagezubehörteile. Eine Kombination aus Produkt und Wagen sollte vorsichtig bewegt werden.

Stecken Sie niemals Gegenstände in die Schlitze des Monitorgehäuses. Dies könnte Schaltungsteile beschädigen und einen Brand oder Stromschlag verursachen. Verschütten Sie niemals Flüssigkeiten auf dem Monitor.

Legen Sie die Vorderseite des Produkts nicht auf den Boden.

Wenn Sie den Monitor an einer Wand oder einem Regal montieren, verwenden Sie ein vom Hersteller zugelassenes Montageset und befolgen Sie die Anweisungen des Sets.

Lassen Sie um den Monitor herum etwas Platz, wie unten gezeigt. Andernfalls kann die Luftzirkulation unzureichend sein, was zu Überhitzung und somit zu Brand oder Beschädigung des Monitors führen kann.

Um mögliche Schäden, z. B. das Ablösen des Panels vom Rahmen, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird. Wird der maximale Neigungswinkel von -5 Grad nach unten überschritten, sind Schäden am Monitor nicht von der Garantie abgedeckt.
Beachten Sie die empfohlenen Belüftungsbereiche um den Monitor herum, wenn der Monitor an der Wand oder auf dem Ständer installiert ist:

Mit Standfuß installiert

Reinigung

Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken abzuwischen, anstelle eines starken Reinigungsmittels, das das Produktgehäuse beschädigen könnte.

Achten Sie beim Reinigen darauf, dass kein Reinigungsmittel in das Produkt gelangt. Das Reinigungstuch sollte nicht zu rau sein, da es sonst die Bildschirmoberfläche zerkratzt.

Bitte ziehen Sie vor der Reinigung des Produkts das Netzkabel ab.

Sonstiges

Wenn das Produkt einen seltsamen Geruch, Ton oder Rauch abgibt, ziehen Sie SOFORT den Netzstecker und wenden Sie sich an ein Service-Center.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch einen Tisch oder Vorhang blockiert werden.

Setzen Sie den LCD-Monitor während des Betriebs keinen starken Vibrationen oder Stößen aus.

Schlagen oder lassen Sie den Monitor während des Betriebs oder Transports nicht fallen.

Die Netzkabel müssen sicherheitsgeprüft sein. Für Deutschland muss es H03VV-F, 3G, 0,75 mm² oder besser sein. Für andere Länder sind die entsprechenden Typen zu verwenden.

Übermäßiger Schalldruck von Ohrhörern und Kopfhörern kann zu Hörverlust führen. Eine Einstellung des Equalizers auf Maximum erhöht die Ausgangsspannung der Ohrhörer und Kopfhörer und somit den Schalldruckpegel.
