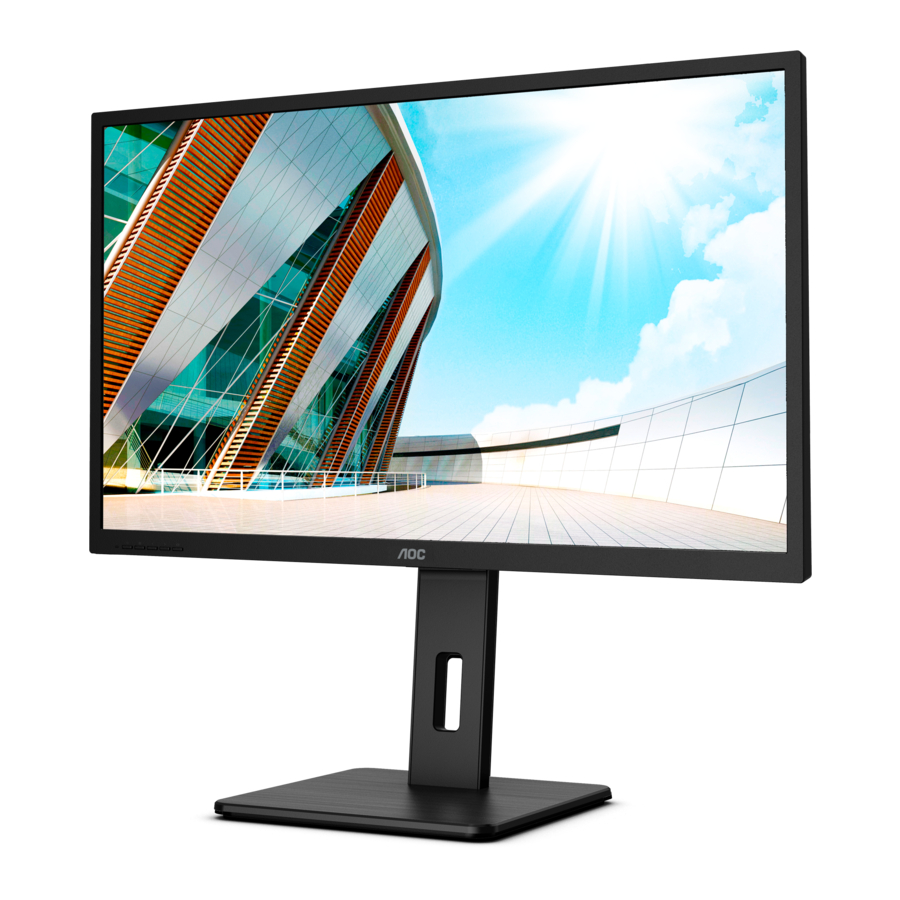

AOC Q32P2CA Handbuch

Einrichtung

Inhalt der Verpackung

Nicht alle Signalkabel werden für alle Länder und Regionen bereitgestellt. Bitte erkundigen Sie sich beim örtlichen Händler oder einer AOC-Niederlassung zur Bestätigung.

Standfuß & Basis einrichten

Bitte richten Sie den Standfuß ein oder entfernen Sie ihn gemäß den nachstehenden Schritten.

Einrichtung:

Entfernen:

Blickwinkel einstellen

Für eine optimale Betrachtung wird empfohlen, frontal auf den Monitor zu schauen und dann den Winkel des Monitors nach Ihren Wünschen anzupassen.
Halten Sie den Standfuß fest, damit der Monitor nicht umkippt, wenn Sie den Blickwinkel des Monitors ändern.
Sie können den Monitor wie folgt einstellen:

HINWEIS:
Berühren Sie den LCD-Bildschirm nicht, wenn Sie den Winkel ändern. Dies kann zu Beschädigungen oder zum Bruch des LCD-Bildschirms führen.

1. Um mögliche Bildschirmbeschädigungen, wie z. B. Ablösungen des Panels, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird.
2. Drücken Sie nicht auf den Bildschirm, während Sie den Winkel des Monitors einstellen. Greifen Sie nur den Rahmen.

Anschließen des Monitors

Kabelanschlüsse an der Rückseite des Monitors und des Computers:

1. Strom
2. HDMI x 2
3. DP
4. USB-C
5. USB-PC (USB-Upstream)
6. USB3.2 Gen1
7. USB3.2 Gen1 + Ladefunktion
8. Kopfhörer
9. USB3.2 Gen1 x 2

Anschluss an den PC

1. Verbinden Sie das Netzkabel fest mit der Rückseite des Displays.
2. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
3. Verbinden Sie das Displaysignalkabel mit dem Videoanschluss an der Rückseite Ihres Computers.
4. Stecken Sie das Netzkabel Ihres Computers und Ihres Displays in eine nahegelegene Steckdose.
5. Schalten Sie Ihren Computer und Ihr Display ein.

Wenn Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Wenn kein Bild angezeigt wird, lesen Sie bitte den Abschnitt zur Fehlerbehebung.
Zum Schutz der Geräte schalten Sie den PC und den LCD-Monitor vor dem Anschließen immer aus.

Wandmontage

Vorbereitung zur Installation eines optionalen Wandmontagearms.

Dieser Monitor kann an einem separat erhältlichen Wandmontagearm befestigt werden. Trennen Sie die Stromversorgung vor diesem Vorgang.

Befolgen Sie diese Schritte:

1. Entfernen Sie die Basis.
2. Befolgen Sie die Anweisungen des Herstellers, um den Wandmontagearm zusammenzubauen.
3. Platzieren Sie den Wandmontagearm an der Rückseite des Monitors. Richten Sie die Löcher des Arms an den Löchern an der Rückseite des Monitors aus.
4. Setzen Sie die 4 Schrauben in die Löcher ein und ziehen Sie sie fest.
5. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung an der Wand finden Sie im Benutzerhandbuch des optionalen Wandmontagearms.

Hinweis: VESA-Befestigungsschraubenlöcher sind nicht bei allen Modellen verfügbar; bitte erkundigen Sie sich beim Händler oder der offiziellen AOC-Abteilung.

* Das Display-Design kann von den Abbildungen abweichen.

1. Um mögliche Bildschirmbeschädigungen, wie z. B. Ablösungen des Panels, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird.
2. Drücken Sie nicht auf den Bildschirm, während Sie den Winkel des Monitors einstellen. Greifen Sie nur den Rahmen.

Anpassen

Schnelltasten

Power (Ein/Aus)
Drücken Sie die Power-Taste (Ein-/Aus-Taste), um den Monitor ein-/auszuschalten.

Menu (Menü)/Select (Auswählen)
Aktiviert das OSD-Menü oder die Bestätigung der Funktionseinstellung.

Volume (Lautstärke) / increase (erhöhen)
Wenn das OSD-Menü geschlossen ist, drücken Sie die ">"-Taste, um die Lautstärkeregelung zu öffnen, und drücken Sie die "<"- oder ">"-Taste, um die Lautstärke des Kopfhörerausgangs einzustellen.

Source switching (Quellenwechsel)/exit (Beenden)
Wenn das OSD-Menü ausgeschaltet ist, drücken Sie diese Taste, um die Signalquellenumschaltfunktion zu aktivieren. Drücken Sie diese Taste wiederholt, um die in der Informationsleiste angezeigte Signalquelle auszuwählen, und drücken Sie die Menü-Taste (Menü-Taste), um auf die ausgewählte Signalquelle umzuschalten.
Wenn das OSD-Menü aktiv ist, fungiert diese Taste als Beenden-Taste (zum Verlassen des OSD-Menüs).

Clear Vision

1. Wenn kein OSD aktiv ist, drücken Sie die "<"-Taste, um Clear Vision zu aktivieren.
2. Verwenden Sie die "<"- oder ">"-Tasten, um zwischen den Einstellungen schwach, mittel, stark oder aus zu wählen. Die Standardeinstellung ist immer "off" (aus).

3. Halten Sie die "<"-Taste 5 Sekunden lang gedrückt, um die Clear Vision Demo (Clear Vision Demo) zu aktivieren. Eine Meldung "Clear Vision Demo: on" (Clear Vision Demo: ein) wird für 5 Sekunden auf dem Bildschirm angezeigt. Drücken Sie die Menü-Taste (Menü-Taste) oder die Beenden-Taste (Beenden-Taste), um die Meldung auszublenden. Halten Sie die "<"-Taste erneut 5 Sekunden lang gedrückt, Clear Vision Demo (Clear Vision Demo) wird ausgeschaltet.

4. Die Clear Vision-Funktion bietet das beste Bildwiedergabeerlebnis, indem sie Bilder mit geringer Auflösung und unscharfe Bilder in klare und lebendige Bilder umwandelt.

OSD-Einstellungen

Grundlegende und einfache Anweisungen zu den Steuertasten.

1. Drücken Sie die MENU-Taste (Menü-Taste), um das OSD-Fenster zu aktivieren.
2. Drücken Sie < oder >, um durch die Funktionen zu navigieren. Sobald die gewünschte Funktion markiert ist, drücken Sie die MENU-Taste (Menü-Taste), um sie zu aktivieren. Drücken Sie < oder >, um durch die Untermenüfunktionen zu navigieren. Sobald die gewünschte Funktion markiert ist, drücken Sie die MENU-Taste (Menü-Taste), um sie zu aktivieren.
3. Drücken Sie < oder >, um die Einstellungen der ausgewählten Funktion zu ändern. Drücken Sie die AUTO-Taste (Auto-Taste), um das Menü zu verlassen. Wenn Sie eine andere Funktion anpassen möchten, wiederholen Sie die Schritte 2-3.
4. OSD-Sperrfunktion: Um das OSD zu sperren, halten Sie die MENU-Taste (Menü-Taste) gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die Power-Taste (Ein-/Aus-Taste), um den Monitor einzuschalten. Um das OSD zu entsperren – halten Sie die MENU-Taste (Menü-Taste) gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die Power-Taste (Ein-/Aus-Taste), um den Monitor einzuschalten.

Hinweise:

1. Wenn das Produkt nur einen Signaleingang hat, ist der Punkt "Input Select" (Eingangsauswahl) nicht einstellbar.
2. Wenn das Bildschirmformat des Produkts 4:3 beträgt oder die Eingangsauflösung der nativen Auflösung entspricht, ist der Punkt "Image Ratio" (Bildformat) ungültig.
3. Die vier Zustände des ECO-Modus (außer Standardmodus), DCR, DCB-Modus und Fensterhervorhebung können jeweils nur einen Zustand gleichzeitig anzeigen.

Helligkeit

Hinweis:
Wenn "HDR Mode" (HDR-Modus) auf einen Zustand ungleich "off" (aus) eingestellt ist, können die Elemente "Contrast" (Kontrast), "Eco Mode" (Eco-Modus) und "Gamma" nicht angepasst werden.

Farbeinstellungen

	Farbtemp.	Warm	Ruft die warme Farbtemperatur aus dem EEPROM ab.
		Normal	Ruft die normale Farbtemperatur aus dem EEPROM ab.
		Kalt	Ruft die kalte Farbtemperatur aus dem EEPROM ab.
		sRGB	Ruft die sRGB-Farbtemperatur aus dem EEPROM ab.
		Benutzerdefiniert	Rot-Verstärkung vom Digitalregister.
			Grün-Verstärkung Digitalregister.
			Blau-Verstärkung vom Digitalregister.
	DCB-Modus	Aus	DCB-Modus deaktivieren.
		Volle Verbesserung	Vollverbesserungsmodus aktivieren.
		Natürliche Hauttöne	Modus Natürliche Hauttöne aktivieren.
		Grüne Felder	Modus Grüne Felder aktivieren.
		Himmelblau	Modus Himmelblau aktivieren.
		Auto-Erkennung	Auto-Erkennungsmodus aktivieren.
	DCB-Demo	Ein oder Aus	Demo deaktivieren oder aktivieren.
	Rot	0-100	Rot-Verstärkung vom Digitalregister.
	Grün	0-100	Grün-Verstärkung vom Digitalregister.
	Blau	0-100	Blau-Verstärkung vom Digitalregister.

Hinweis:
Wenn der "HDR Mode" (HDR-Modus) unter "Luminance" (Helligkeit) auf einen Zustand ungleich "off" (aus) eingestellt ist, können alle Elemente unter "Color Setup" (Farbeinstellungen) nicht angepasst werden.

Bildverbesserung

	Heller Rahmen	Ein oder Aus	Hellen Rahmen deaktivieren oder aktivieren
	Rahmengröße	14-100	Rahmengröße anpassen
	Helligkeit	0-100	Rahmenhelligkeit anpassen
	Kontrast	0-100	Rahmenkontrast anpassen
	H. Position	0-100	Horizontale Position des Rahmens anpassen
	V. Position	0-100	Vertikale Position des Rahmens anpassen

Hinweis:

1. . Für ein besseres Seherlebnis passen Sie Helligkeit, Kontrast und Position der Aufhellung an.
2. . Wenn der "HDR Mode" (HDR-Modus) unter "Luminance" (Helligkeit) auf einen Zustand ungleich "off" (aus) eingestellt ist, können alle Elemente unter "Picture Boost" (Bildverbesserung) nicht angepasst werden.

OSD-Einrichtung

	Sprache		OSD-Sprache auswählen
	Timeout	5-120	OSD-Timeout anpassen
	DP-Fähigkeit	1.1/1.2	Wenn der DP-Videoinhalt DP1.2 unterstützt, wählen Sie bitte DP1.2 für die DP-Fähigkeit; andernfalls wählen Sie bitte DP1.1
	H. Position	0-100	Horizontale Position des OSD anpassen
	V. Position	0-100	Vertikale Position des OSD anpassen
	USB	Ein oder Aus	Für Modelle, bei denen die USB-Stromversorgung im Energiesparmodus ein-/ausgeschaltet werden muss
	Transparenz	0-100	Transparenz des OSD anpassen
	Pausen-Erinnerung	Ein oder Aus	Pausen-Erinnerung, wenn der Benutzer länger als 1 Stunde ununterbrochen arbeitet
	USB-Auswahl	Auto / USB C / USB Upstream	Auto: Umschaltung mit der Anzeigeeingangsquelle USB C / USB Upstream: festen Upstream nicht mit der Eingabequelle ändern

Spieleinstellungen

	Spielemodus	FPS	Für das Spielen von FPS (First Person Shooters) Spielen. Verbessert die Details des Schwarzwerts bei dunklen Themen.
		RTS	Für das Spielen von RTS (Real Time Strategy) Spielen. Verbessert die Bildqualität.
		Rennen	Für das Spielen von Rennspielen. Bietet schnellste Reaktionszeit und hohe Farbsättigung.
		Gamer 1	Benutzereinstellungen als Gamer 1 gespeichert.
		Gamer 2	Benutzereinstellungen als Gamer 2 gespeichert.
		Gamer 3	Benutzereinstellungen als Gamer 3 gespeichert.
		Aus	Keine Optimierung durch Smart Image Game
	Schattenkontrolle	0-100	Die Standardeinstellung für Schattenkontrolle ist 50; der Endbenutzer kann sie von 50 auf 100 oder auf 0 einstellen, um den Kontrast für ein klares Bild zu erhöhen. 1. Wenn das Bild zu dunkel ist, um Details klar zu erkennen, stellen Sie von 50 auf 100 für ein klares Bild ein. 2. Wenn das Bild zu hell ist, um Details klar zu erkennen, stellen Sie von 50 auf 0 für ein klares Bild ein.
	Overdrive	Aus	Reaktionszeit anpassen.
		Schwach
		Mittel
		Stark
	Spielefarbe	0-20	Spielefarbe bietet 0-20 Stufen zur Anpassung der Sättigung für ein besseres Bild.
	LowBlue-Modus	Lesen	Reduziert die Blaulichtwelle durch Steuerung der Farbtemperatur.
		Büro
		Internet
		Multimedia
		Aus
	Fadenkreuz	Ein/Aus	Die Funktion "Dial Point" (Fadenkreuz) platziert eine Zielanzeige in der Mitte des Bildschirms, um Gamern zu helfen, First Person Shooter (FPS) Spiele mit einer genauen und präzisen Zielsetzung zu spielen.
	Adaptive-Sync	Ein/Aus	Adaptive-Sync anpassen.
	Bildzähler	Aus / Oben rechts / Unten rechts / Unten links / Oben links	Zeigt die V-Frequenz in der ausgewählten Ecke an

Hinweis:
Wenn der "HDR Mode" (HDR-Modus) unter "Luminance" (Helligkeit) auf einen Zustand ungleich "off" (aus) eingestellt ist, können die Elemente "Game Mode" (Spielemodus), "Shadow Control" (Schattenkontrolle), "Game Color" (Spielefarbe) und "LowBlue Mode" (LowBlue-Modus) unter "Game Settings" (Spieleinstellungen) nicht angepasst werden.

Extra

	Eingangsauswahl		Eingangssignalquelle auswählen
	Ausschalt-Timer	0-24hrs	Ausschaltzeit auswählen
	Bildformat	Breitbild	Bildformat für die Anzeige auswählen.
		4:3
	DDC/CI	Ja oder Nein	DDC/CI-Unterstützung ein-/ausschalten
	Zurücksetzen	Ja oder Nein	Menü auf Standard zurücksetzen

Beenden

Beenden

Haupt-OSD verlassen

LED-Anzeige

Fehlerbehebung

Spezifikation

Allgemeine Spezifikationen

Voreingestellte Anzeigemodi

Pinbelegung

19-Pin Farbdisplay-Signalkabel

20-Pin Farbdisplay-Signalkabel

Plug & Play

Plug & Play DDC2B Funktion

Dieser Monitor ist mit VESA DDC2B-Funktionen gemäß dem VESA DDC STANDARD ausgestattet. Er ermöglicht es dem Monitor, dem Host-System seine Identität mitzuteilen und, je nach verwendetem DDC-Level, zusätzliche Informationen über seine Anzeigefähigkeiten zu übermitteln.

DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Das Host-System kann EDID-Informationen über den DDC2B-Kanal anfordern.

Sicherheit

Nationale Konventionen

Die folgenden Unterabschnitte beschreiben die in diesem Dokument verwendeten Notationskonventionen.

Hinweise, Vorsichtshinweise und Warnungen
In diesem Handbuch können Textblöcke von einem Symbol begleitet und fett oder kursiv gedruckt sein. Diese Blöcke sind Hinweise, Vorsichtshinweise und Warnungen und werden wie folgt verwendet:

HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihr Computersystem besser zu nutzen.

Ein VORSICHTSHINWEIS weist entweder auf mögliche Hardware-Schäden oder Datenverlust hin und erklärt, wie das Problem vermieden werden kann.

Eine WARNUNG weist auf die Möglichkeit von Körperverletzungen hin und erklärt, wie das Problem vermieden werden kann. Einige Warnungen können in alternativen Formaten erscheinen und ohne Symbol sein. In solchen Fällen ist die spezifische Darstellung der Warnung durch die Aufsichtsbehörde vorgeschrieben.

Stromversorgung

Der Monitor sollte nur mit der auf dem Etikett angegebenen Stromquelle betrieben werden. Wenn Sie sich nicht sicher sind, welche Art von Strom in Ihrem Haus vorhanden ist, wenden Sie sich an Ihren Händler oder das örtliche Energieversorgungsunternehmen.

Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, einem Stecker mit einem dritten (Erdungs-)Pin. Dieser Stecker passt aus Sicherheitsgründen nur in eine geerdete Steckdose. Wenn Ihre Steckdose den dreipoligen Stecker nicht aufnehmen kann, lassen Sie von einem Elektriker die richtige Steckdose installieren oder verwenden Sie einen Adapter, um das Gerät sicher zu erden. Umgehen Sie nicht den Sicherheitszweck des geerdeten Steckers.

Ziehen Sie das Gerät während eines Gewitters oder wenn es längere Zeit nicht benutzt wird, den Netzstecker. Dies schützt den Monitor vor Schäden durch Überspannungen.

Überlasten Sie keine Mehrfachsteckdosen und Verlängerungskabel. Überlastung kann zu Brand oder Stromschlag führen.

Um einen zufriedenstellenden Betrieb zu gewährleisten, verwenden Sie den Monitor nur mit UL-gelisteten Computern, die entsprechend konfigurierte Steckdosen zwischen 100-240V AC, Min. 5A aufweisen.

Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

Installation

Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, Dreifuß, eine Halterung oder einen Tisch. Wenn der Monitor herunterfällt, kann dies Personen verletzen und dieses Produkt ernsthaft beschädigen. Verwenden Sie nur einen vom Hersteller empfohlenen oder mit diesem Produkt verkauften Wagen, Ständer, Dreifuß, eine Halterung oder einen Tisch. Befolgen Sie die Anweisungen des Herstellers bei der Installation des Produkts und verwenden Sie vom Hersteller empfohlene Montagezubehörteile. Eine Kombination aus Produkt und Wagen sollte vorsichtig bewegt werden.

Stecken Sie niemals Gegenstände in die Schlitze des Monitorgehäuses. Dies könnte Schaltungsteile beschädigen und einen Brand oder Stromschlag verursachen. Verschütten Sie niemals Flüssigkeiten auf den Monitor.

Legen Sie die Vorderseite des Produkts nicht auf den Boden.

Wenn Sie den Monitor an einer Wand oder einem Regal montieren, verwenden Sie ein vom Hersteller zugelassenes Montageset und befolgen Sie die Anweisungen des Sets.

Lassen Sie um den Monitor herum etwas Platz, wie unten gezeigt. Andernfalls könnte die Luftzirkulation unzureichend sein, wodurch Überhitzung einen Brand oder Schäden am Monitor verursachen könnte.

Um mögliche Schäden zu vermeiden, z. B. dass sich das Panel vom Rahmen löst, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird. Wenn der maximale Neigungswinkel von -5 Grad nach unten überschritten wird, sind die Monitorschäden nicht durch die Garantie abgedeckt.

Unten sehen Sie die empfohlenen Belüftungsbereiche um den Monitor herum, wenn der Monitor an der Wand oder auf dem Ständer installiert ist:

Mit Ständer installiert

Reinigung

Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken abzuwischen, anstatt ein starkes Reinigungsmittel, das das Produktgehäuse beschädigen könnte.

Achten Sie beim Reinigen darauf, dass kein Reinigungsmittel in das Produkt gelangt. Das Reinigungstuch sollte nicht zu rau sein, da es die Bildschirmoberfläche zerkratzen könnte.

Bitte ziehen Sie vor der Reinigung des Produkts das Netzkabel ab.

Sonstiges

Wenn das Produkt einen ungewöhnlichen Geruch, Geräusch oder Rauch abgibt, ziehen Sie SOFORT den Netzstecker und wenden Sie sich an ein Service Center.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch einen Tisch oder Vorhang blockiert werden.

Setzen Sie den LCD-Monitor während des Betriebs keinen starken Vibrationen oder hohen Stößen aus.

Schlagen oder lassen Sie den Monitor während des Betriebs oder Transports nicht fallen.

Die Netzkabel müssen sicherheitsgeprüft sein. Für Deutschland muss es H03VV-F, 3G, 0,75 mm2 oder besser sein. Für andere Länder sind die geeigneten Typen entsprechend zu verwenden.

Übermäßiger Schalldruck von Kopfhörern kann zu Hörverlust führen. Eine Einstellung des Equalizers auf Maximum erhöht die Ausgangsspannung der Kopfhörer und damit den Schalldruckpegel.
