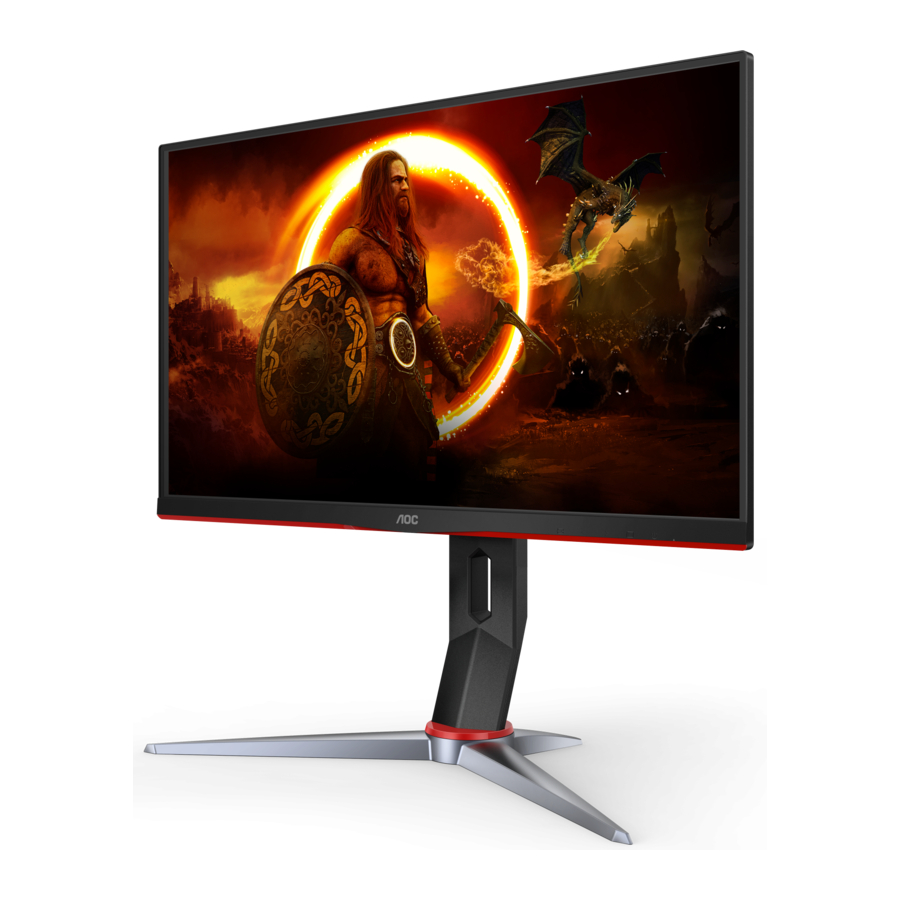

AOC 24G2S Handbuch

Einrichtung

Lieferumfang

* Nicht alle Signalkabel (DP, HDMI, VGA, Audiokabel) werden für alle Länder und Regionen bereitgestellt. Bitte erkundigen Sie sich bei Ihrem örtlichen Händler oder der AOC-Niederlassung zur Bestätigung.

Ständer & Standfuß montieren

Bitte montieren oder entfernen Sie den Standfuß gemäß den nachstehenden Schritten.

Montage:

Entfernen:

Blickwinkel einstellen

Für eine optimale Betrachtung wird empfohlen, die gesamte Oberfläche des Monitors zu betrachten und den Winkel des Monitors dann nach Ihren Wünschen anzupassen.

Halten Sie den Standfuß fest, damit Sie den Monitor beim Ändern des Winkels nicht umstoßen.

Sie können den Monitor wie folgt einstellen:

HINWEIS:
Berühren Sie den LCD-Bildschirm nicht, wenn Sie den Winkel ändern. Das Berühren des LCD-Bildschirms kann Schäden verursachen.

1. Um potenzielle Bildschirmbeschädigungen, wie z.B. ein Ablösen des Panels, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird.
2. Drücken Sie nicht auf den Bildschirm, während Sie den Winkel des Monitors einstellen. Greifen Sie nur den Rahmen.

Monitor anschließen

Kabelanschlüsse an der Rückseite von Monitor und Computer:

1. HDMI-2
2. HDMI-1
3. DP
4. D-SUB
5. Kopfhörer
6. Strom

Anschluss an den PC

1. Schließen Sie das Netzkabel fest an die Rückseite des Monitors an.
2. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
3. Verbinden Sie das Display-Signalkabel mit dem Videoanschluss an der Rückseite Ihres Computers.
4. Stecken Sie das Netzkabel Ihres Computers und Ihres Displays in eine nahe gelegene Steckdose.
5. Schalten Sie Ihren Computer und Ihr Display ein.

Wenn Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Wenn kein Bild angezeigt wird, lesen Sie bitte den Abschnitt zur Fehlerbehebung.
Zum Schutz der Geräte schalten Sie den PC und den LCD-Monitor vor dem Anschließen immer aus.

Wandmontage

Vorbereitung zur Installation eines optionalen Wandmontagearms.

Dieser Monitor kann an einem separat erhältlichen Wandmontagearm befestigt werden. Trennen Sie die Stromversorgung vor diesem Vorgang.

Gehen Sie wie folgt vor:

1. Entfernen Sie den Standfuß.
2. Befolgen Sie die Anweisungen des Herstellers zur Montage des Wandmontagearms.
3. Platzieren Sie den Wandmontagearm auf der Rückseite des Monitors. Richten Sie die Löcher des Arms an den Löchern auf der Rückseite des Monitors aus.
4. Schließen Sie die Kabel wieder an. Anweisungen zur Wandbefestigung entnehmen Sie bitte dem Benutzerhandbuch des optionalen Wandmontagearms.

Hinweis: VESA-Befestigungsschraubenlöcher sind nicht bei allen Modellen verfügbar, bitte erkundigen Sie sich bei Ihrem Händler oder der offiziellen Abteilung von AOC.

* Das Design des Displays kann von den Abbildungen abweichen.

1. Um potenzielle Bildschirmbeschädigungen, wie z.B. ein Ablösen des Panels, zu vermeiden, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten geneigt wird.
2. Drücken Sie nicht auf den Bildschirm, während Sie den Winkel des Monitors einstellen. Greifen Sie nur den Rahmen.

Adaptive-Sync Funktion (Verfügbar für ausgewählte Modelle)

1. Die Adaptive-Sync Funktion funktioniert mit DP/HDMI.
2. Kompatible Grafikkarten: Die empfohlene Liste finden Sie unten und kann auch unter www.AMD.com überprüft werden.
   • Radeon™ RX Vega series
   • Radeon™ RX 500 series
   • Radeon™ RX 400 series
   • Radeon™ R9/R7 300 series (R9 370/X, R7 370/X, R7 265 except)
   • Radeon™ Pro Duo (2016)
   • Radeon™ R9 Nano series
   • Radeon™ R9 Fury series
   • Radeon™ R9/R7 200 series (R9 270/X, R9 280/X except)

AMD FreeSync Premium Funktion (Verfügbar für ausgewählte Modelle)

1. Die AMD FreeSync Premium Funktion funktioniert mit DP/HDMI.
2. Kompatible Grafikkarten: Die empfohlene Liste finden Sie unten und kann auch unter www.AMD.com überprüft werden.
   • Radeon™ RX Vega series
   • Radeon™ RX 500 series
   • Radeon™ RX 400 series
   • Radeon™ R9/R7 300 series (R9 370/X, R7 370/X, R7 265 except)
   • Radeon™ Pro Duo (2016)
   • Radeon™ R9 Nano series
   • Radeon™ R9 Fury series
   • Radeon™ R9/R7 200 series (R9 270/X, R9 280/X except)

G-SYNC Funktion (Verfügbar für ausgewählte Modelle)

1. Die G-SYNC Funktion funktioniert mit DP/HDMI.
2. Kompatible Grafikkarten: Die empfohlene Liste finden Sie unten und kann auch unter www.AMD.com überprüft werden.
   • Radeon™ RX Vega series
   • Radeon™ RX 500 series
   • Radeon™ RX 400 series
   • Radeon™ R9/R7 300 series (R9 370/X, R7 370/X, R7 265 except)
   • Radeon™ Pro Duo (2016)
   • Radeon™ R9 Nano series
   • Radeon™ R9 Fury series
   • Radeon™ R9/R7 200 series (R9 270/X, R9 280/X except)

Anpassen

Hotkeys

1. Source/Auto/Exit
2. Game Mode/<
3. Dial Point/>
4. Menu/Enter
5. Power

Power
Drücken Sie die Power-Taste (Ein-/Aus-Taste), um den Monitor einzuschalten.

Menu/Enter
Wenn kein OSD (On-Screen-Display) angezeigt wird, drücken Sie die Taste, um das OSD anzuzeigen oder die Auswahl zu bestätigen. Halten Sie die Taste ca. 2 Sekunden lang gedrückt, um den Monitor auszuschalten.

Game Mode/<
Wenn kein OSD (On-Screen-Display) angezeigt wird, drücken Sie die "<"-Taste, um die Game Mode-Funktion (Spielmodus-Funktion) zu öffnen. Drücken Sie dann die ""-Taste, um den Game Mode (Spielmodus) (FPS, RTS, Racing, Gamer 1, Gamer 2 oder Gamer 3) basierend auf den verschiedenen Spieltypen auszuwählen.

Dial Point/>
Wenn kein OSD (On-Screen-Display) angezeigt wird, drücken Sie die Dial Point-Taste (Zielpunkt-Taste), um den Dial Point (Zielpunkt) anzuzeigen / auszublenden.

Source/Auto/Exit
Wenn das OSD (On-Screen-Display) geschlossen ist, fungiert die Source/Auto/Exit-Taste (Quelle/Auto/Beenden) als Source-Hotkey (Schnelltaste für Quelle).
Wenn das OSD geschlossen ist, halten Sie die Source/Auto/Exit-Taste (Quelle/Auto/Beenden) ca. 2 Sekunden lang gedrückt, um eine automatische Konfiguration durchzuführen (nur für Modelle mit D-Sub).

OSD-Einstellungen

Grundlegende und einfache Anleitung zu den Steuerungstasten.

1. Drücken Sie die MENU-Taste, um das OSD-Fenster zu aktivieren.
2. Drücken Sie Links oder Rechts, um durch die Funktionen zu navigieren. Sobald die gewünschte Funktion markiert ist, drücken Sie die MENU-Taste, um sie zu aktivieren. Drücken SieLinks oder Rechts, um durch die Untermenüfunktionen zu navigieren. Sobald die gewünschte Funktion markiert ist, drücken Sie die MENU-Taste, um sie zu aktivieren.
3. Drücken Sie Links oder oder , um die Einstellungen der ausgewählten Funktion zu ändern. Drücken Sie zum Beenden. Wenn Sie eine andere Funktion anpassen möchten, wiederholen Sie die Schritte 2-3.
4. OSD-Sperrfunktion: Um das OSD zu sperren, halten Sie die MENU-Taste gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die Ein-/Aus-Taste, um den Monitor einzuschalten. Um das OSD zu entsperren – halten Sie die MENU-Taste gedrückt, während der Monitor ausgeschaltet ist, und drücken Sie dann die Ein-/Aus-Taste, um den Monitor einzuschalten.

Hinweise:

1. Wenn das Produkt nur einen Signaleingang hat, ist der Punkt "Input Select" (Eingang auswählen) deaktiviert.
2. Wenn die Bildschirmgröße des Produkts 4:3 ist oder die Eingangssignalauflösung der nativen Auflösung entspricht, ist der Punkt "Image Ratio" (Bildformat) deaktiviert.

Helligkeit

Hinweis:
Wenn "HDR Mode" (HDR-Modus) auf "non-off" (nicht-aus) eingestellt ist, können die Elemente "Contrast" (Kontrast), "Brightness" (Helligkeit), "Gamma" (Gamma-Korrektur) nicht angepasst werden.

Bildeinstellungen

	Takt		0-100			Passt den Bildtakt an, um vertikale Linienrauschen zu reduzieren.
	Phase		0-100			Passt die Bildphase an, um horizontale Linienrauschen zu reduzieren.
	Schärfe		0-100			Passt die Bildschärfe an.
	H. Position		0-100			Passt die horizontale Position des Bildes an.
	V. Position		0-100			Passt die vertikale Position des Bildes an.

Farbeinstellungen

	Farbtemperatur	Warm		Ruft die warme Farbtemperatur aus dem EEPROM ab.
		Normal		Ruft die normale Farbtemperatur aus dem EEPROM ab.
		Kalt		Ruft die kalte Farbtemperatur aus dem EEPROM ab.
		sRGB		Ruft die sRGB-Farbtemperatur aus dem EEPROM ab.
		Benutzer		Stellt die Farbtemperatur aus dem EEPROM wieder her.
	DCB Mode	Full Enhance	Ein oder Aus	Deaktiviert oder aktiviert den Full Enhance Modus.
		Nature Skin	Ein oder Aus	Deaktiviert oder aktiviert den Nature Skin Modus.
		Green Field	Ein oder Aus	Deaktiviert oder aktiviert den Green Field Modus.
		Sky-blue	Ein oder Aus	Deaktiviert oder aktiviert den Sky-blue Modus.
		AutoDetect	Ein oder Aus	Deaktiviert oder aktiviert den AutoDetect Modus.
		Aus	Ein oder Aus	Deaktiviert oder aktiviert den Aus-Modus.
	DCB Demo		Ein oder Aus	Deaktiviert oder aktiviert die Demo.
	Rot		0-100	Rotverstärkung aus dem Digitalregister.
	Grün		0-100	Grünverstärkung aus dem Digitalregister.
	Blau		0-100	Blauverstärkung aus dem Digitalregister.

Hinweis:
Wenn "HDR Mode" (HDR-Modus) unter "Luminance" (Helligkeit) auf "non-off" (nicht-aus) eingestellt ist, können alle Elemente unter "Color Setup" (Farbeinstellungen) nicht angepasst werden.

Bildverstärkung

	Bright Frame	ein oder aus	Deaktiviert oder aktiviert Bright Frame (hellen Rahmen).
	Rahmengröße	14-100	Passt die Rahmengröße an.
	Helligkeit	0-100	Passt die Rahmenhelligkeit an.
	Kontrast	0-100	Passt den Rahmenkontrast an.
	H. Position	0-100	Passt die horizontale Position des Rahmens an.
	V. Position	0-100	Passt die vertikale Position des Rahmens an.

Hinweis:
Passen Sie Helligkeit, Kontrast und Position des Bright Frame (hellen Rahmens) für ein besseres Seherlebnis an.
Wenn "HDR Mode" (HDR-Modus) unter "Luminance" (Helligkeit) auf "non-off" (nicht-aus) eingestellt ist, können alle Elemente unter "Picture Boost" (Bildverstärkung) nicht angepasst werden.

OSD-Einstellungen

	Sprache		Wählt die OSD-Sprache aus.
	Zeitüberschreitung	5-120	Passt die OSD-Zeitüberschreitung an.
	DP-Fähigkeit	1.1/1.2	Bitte beachten Sie, dass nur DP1.2 die Adaptive- Sync-Funktion unterstützt.
	H. Position	0-100	Passt die horizontale Position des OSD an.
	V. Position	0-100	Passt die vertikale Position des OSD an.
	Lautstärke	0-100	Lautstärkeregelung.
	Transparenz	0-100	Passt die Transparenz des OSD an.
	Pausenerinnerung	Ein oder Aus	Pausenerinnerung, wenn der Benutzer länger als 1 Stunde ununterbrochen arbeitet.

Hinweis:
Wenn der DP-Videoinhalt DP1.2 unterstützt, wählen Sie bitte DP1.2 für die DP-Fähigkeit; andernfalls wählen Sie bitte DP1.1

Spieleinstellungen

	Game Mode	FPS	Für FPS-Spiele (First Person Shooters). Verbessert Details in dunklen Bereichen bei dunklen Themen.
		RTS	Für RTS-Spiele (Real Time Strategy). Verbessert die Bildqualität.
		Racing	Für Rennspiele. Bietet schnellste Reaktionszeit und hohe Farbsättigung.
		Gamer 1	Benutzereinstellungen werden als Gamer 1 gespeichert.
		Gamer 2	Benutzereinstellungen werden als Gamer 2 gespeichert.
		Gamer 3	Benutzereinstellungen werden als Gamer 3 gespeichert.
		Aus	Keine Optimierung durch Smart Image Game.
	Schattenkontrolle	0-100	Die Standardeinstellung für die Schattenkontrolle ist 50. Der Endbenutzer kann von 50 auf 100 oder auf 0 einstellen, um den Kontrast für ein klares Bild zu erhöhen. Wenn das Bild zu dunkel ist, um die Details klar zu erkennen, stellen Sie von 50 auf 100 ein, um ein klares Bild zu erhalten. Wenn das Bild zu hell ist, um die Details klar zu erkennen, stellen Sie von 50 auf 0 ein, um ein klares Bild zu erhalten.
	Overdrive	Schwach	Passt die Reaktionszeit an.
		Mittel
		Stark
		Boost
		Aus
	Game Color	0-20	Game Color (Spielefarben) bietet 0-20 Stufen zur Anpassung der Sättigung, um ein besseres Bild zu erzielen.
	LowBlue Mode	Aus / Multimedia / Internet / Büro / Lesen	Reduziert blaue Lichtwellen durch Steuerung der Farbtemperatur.
	MBR	0 ~ 20	Passt die Bewegungsunschärfereduzierung an.
	Adaptive-Sync/ AMD FreeSync/ G-SYNC (Verfügbar für ausgewählte Modelle)	Ein/Aus	Passt Adaptive-Sync/AMD FreeSync/G-SYNC an.
	Frame Counter	Aus / Rechts oben / Rechts unten / Links unten / Links oben	Zeigt die V-Frequenz in der ausgewählten Ecke an.

Hinweis:
Die Funktionen MBR und Overdrive Boost sind nur verfügbar, wenn Adaptive-Sync ausgeschaltet ist und die vertikale Frequenz bis zu 75 Hz beträgt.
Wenn "HDR Mode" (HDR-Modus) unter "Luminance" (Helligkeit) auf "non-off" (nicht-aus) eingestellt ist, können die Elemente "Game Mode" (Spielmodus), "Shadow Control" (Schattenkontrolle), "Game Color" (Spielefarben), "Low Blue Mode" (Niedrigblauer Modus) nicht angepasst werden.

Zusätzliches

	Input Select						Wählt die Eingangssignalquelle aus.
	Auto Config.			ja oder nein			Stellt das Bild automatisch auf die Standardeinstellungen ein.
	Ausschalt-Timer			0-24 Std.			Wählt die Ausschaltzeit aus.
	Bildformat			Breit			Wählt das Bildformat für die Anzeige aus.
				4:3
	DDC/CI			ja oder nein			Aktiviert/Deaktiviert die DDC/CI-Unterstützung.
	Zurücksetzen			ja oder nein			Setzt das Menü auf die Standardeinstellungen zurück.

Beenden

Beenden

Verlässt das Haupt-OSD.

LED-Anzeige

Fehlerbehebung

Spezifikation

Allgemeine Spezifikationen

Voreingestellte Anzeigemodi

Pinbelegung

19-poliges Farbanzeigesignalkabel

20-poliges Farbanzeigesignalkabel

15-poliges Farbanzeigesignalkabel

Plug & Play

Plug & Play DDC2B-Funktion
Dieser Monitor ist gemäß dem VESA DDC STANDARD mit VESA DDC2B-Funktionen ausgestattet. Es ermöglicht dem Monitor, das Hostsystem über seine Identität zu informieren und, je nach verwendetem DDC-Level, zusätzliche Informationen über seine Anzeigefunktionen zu kommunizieren.

Das DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Das Hostsystem kann EDID-Informationen über den DDC2B-Kanal anfordern.

Sicherheit

Nationale Konventionen

Die folgenden Unterabschnitte beschreiben die in diesem Dokument verwendeten Notationskonventionen.

Hinweise, Vorsichtshinweise und Warnungen
In diesem Handbuch können Textblöcke von einem Symbol begleitet und in Fettdruck oder Kursivschrift gedruckt sein. Diese Blöcke sind Hinweise, Vorsichtshinweise und Warnungen und werden wie folgt verwendet:

HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihr Computersystem besser zu nutzen.

Ein VORSICHTSHINWEIS weist entweder auf mögliche Schäden an der Hardware oder auf Datenverlust hin und erklärt Ihnen, wie Sie das Problem vermeiden können.

Eine WARNUNG weist auf die Möglichkeit von Körperverletzungen hin und erklärt Ihnen, wie Sie das Problem vermeiden können. Einige Warnungen können in alternativen Formaten erscheinen und von keinem Symbol begleitet sein. In solchen Fällen ist die spezifische Darstellung der Warnung von der Regulierungsbehörde vorgeschrieben.

Stromversorgung

Der Monitor sollte nur mit der auf dem Etikett angegebenen Stromquelle betrieben werden. Wenn Sie sich nicht sicher sind, welche Art von Strom in Ihrem Haushalt geliefert wird, wenden Sie sich an Ihren Händler oder das örtliche Energieversorgungsunternehmen.

Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, einem Stecker mit einem dritten (Erdungs-)Pin. Dieser Stecker passt als Sicherheitsmerkmal nur in eine geerdete Steckdose. Wenn Ihre Steckdose den dreipoligen Stecker nicht aufnimmt, lassen Sie von einem Elektriker die richtige Steckdose installieren oder verwenden Sie einen Adapter, um das Gerät sicher zu erden. Umgehen Sie nicht den Sicherheitszweck des geerdeten Steckers.

Ziehen Sie das Gerät während eines Gewitters oder wenn es längere Zeit nicht benutzt wird, den Netzstecker. Dies schützt den Monitor vor Schäden durch Überspannungen.

Überlasten Sie keine Steckdosenleisten und Verlängerungskabel. Eine Überlastung kann zu Brand oder Stromschlag führen.

Um einen zufriedenstellenden Betrieb zu gewährleisten, verwenden Sie den Monitor nur mit UL-gelisteten Computern, die über entsprechend konfigurierte Buchsen verfügen, die zwischen 100-240V AC, Min. 5A gekennzeichnet sind.

Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

Installation

Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, ein Stativ, eine Halterung oder einen Tisch. Fällt der Monitor herunter, kann er Personen verletzen und dieses Produkt ernsthaft beschädigen. Verwenden Sie nur einen Wagen, Ständer, ein Stativ, eine Halterung oder einen Tisch, der vom Hersteller empfohlen oder mit diesem Produkt verkauft wird. Befolgen Sie die Anweisungen des Herstellers bei der Installation des Produkts und verwenden Sie vom Hersteller empfohlene Montagezubehörteile. Eine Kombination aus Produkt und Wagen sollte vorsichtig bewegt werden.

Stecken Sie niemals Gegenstände in die Öffnung des Monitorgehäuses. Dies könnte Schaltungsteile beschädigen und einen Brand oder Stromschlag verursachen. Verschütten Sie niemals Flüssigkeiten auf den Monitor.

Legen Sie die Vorderseite des Produkts nicht auf den Boden.

Wenn Sie den Monitor an einer Wand oder einem Regal montieren, verwenden Sie ein vom Hersteller zugelassenes Montageset und befolgen Sie dessen Anweisungen.

Lassen Sie um den Monitor herum etwas Platz, wie unten gezeigt. Andernfalls kann die Luftzirkulation unzureichend sein, was zu Überhitzung und somit zu einem Brand oder einer Beschädigung des Monitors führen kann.

Um potenzielle Schäden zu vermeiden, z. B. das Ablösen des Panels vom Rahmen, stellen Sie sicher, dass der Monitor nicht um mehr als -5 Grad nach unten gekippt wird. Wenn der maximale Neigungswinkel von -5 Grad nach unten überschritten wird, sind Monitorschäden nicht durch die Garantie abgedeckt.

Unten sehen Sie die empfohlenen Belüftungsbereiche um den Monitor, wenn dieser an der Wand oder auf dem Standfuß installiert ist:

Mit Standfuß installiert

Reinigung

Reinigen Sie das Gehäuse regelmäßig mit einem wasserbefeuchteten, weichen Tuch.

Verwenden Sie zur Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte feucht und fast trocken sein, lassen Sie keine Flüssigkeit in das Gehäuse gelangen.

Bitte trennen Sie das Netzkabel vor der Reinigung des Produkts.

Sonstiges

Wenn das Produkt einen seltsamen Geruch, Ton oder Rauch abgibt, ziehen Sie SOFORT den Netzstecker und wenden Sie sich an ein Service-Center.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch einen Tisch oder Vorhang blockiert sind.

Setzen Sie den LCD-Monitor während des Betriebs keinen starken Vibrationen oder harten Stößen aus.

Schlagen oder lassen Sie den Monitor während des Betriebs oder Transports nicht fallen.
