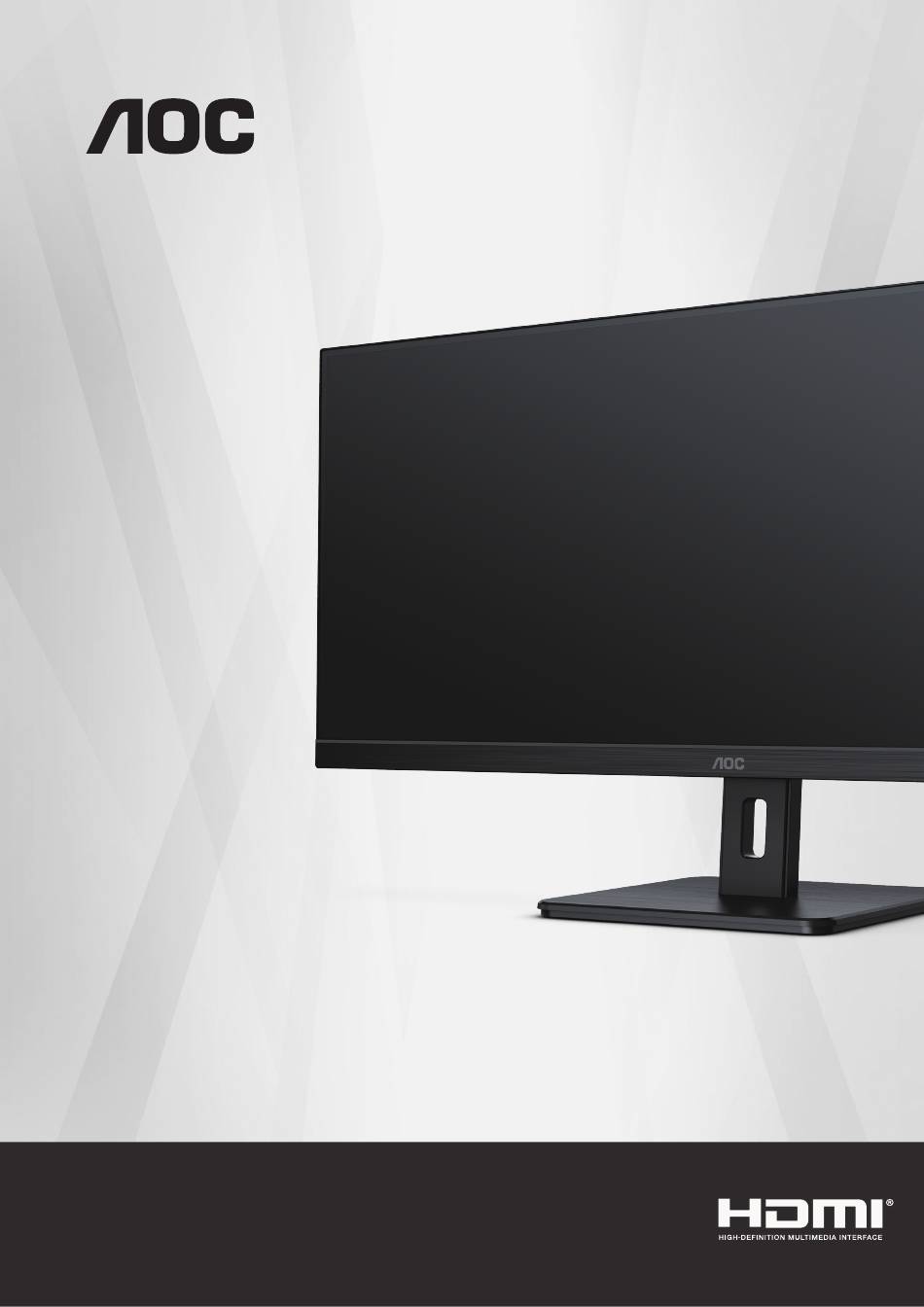

- Seite 1 LCD-Monitor Bedienungsanleitung U34E2M www.aoc.com ©2022 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wandmontage ................................. 10 Adaptive-Sync-Funktion ............................11 Anpassung.................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Einrichtung Lieferumfang Quick Start Warranty card Stand Base Power Cable DP Cable HDMI Cable Nicht alle Signalkabel (DP-, HDMI-, USB-kabel) werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Bitte legen Sie den Monitor zur Vermeidung von Kratzern auf einen weichen, flachen Untergrund. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: -5°... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor: 1. Netzanschluss 2. HDMI-1/HDMI-2 3. DP 4. Kopfhörer PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 3. Verbinden Sie das Signalkabel des Monitors mit dem Videoanschluss an der Rückseite Ihres Computers. 4. -
Seite 12: Wandmontage
5. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Adaptive-Sync-Funktion
Adaptive-Sync-Funktion 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.AMD.com Grafikkarten • Radeon™ RX Vega series • Radeon™ RX 500 series • Radeon™ RX 400 series • Radeon™... -
Seite 14: Anpassung
Anpassung Schnelltasten Quelle / Verlassen Clear Vision / < Lautstärke / > Menü / Enter Ein/Aus Schalter Drücken Sie die Ein- / Aus-Taste, um den Monitor ein- und auszuschalten. Menü / Auswählen Aktivieren Sie das OSD-Menü oder die Bestätigung der Funktionseinstellung. Lautstärke / Erhöhung Wenn das OSD-Menü... - Seite 15 Clear Vision 1. Wenn kein Bildschirmmenü angezeigt wird, aktivieren Sie mit der „<“-Taste Clear Vision. 2. Wählen Sie mit „<“ oder „>“ zwischen Weak (Schwach), Medium (Mittel), Strong (Stark) und Off (Aus). Die Standardeinstellung ist immer „Off“ (Aus). 3. Halten Sie die „<“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision- Demo: on“...
-
Seite 16: Osd Setting (Bildschirmmenüeinstellungen)
OSD Setting (Bildschirmmenüeinstellungen) Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma1 Brightness HDR Mode Eco mode Standard 1. Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2. -
Seite 17: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma1 Brightness Eco mode Standard HDR Mode Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness (Helligkeit) 0-100 Helligkeitsregelung Standard Standardmodus Text Textmodus Internet Internetmodus Game (Spiel) Spielmodus Eco (Öko) mode... -
Seite 18: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Color Setup Luminance Picture Boost OSD Setup PIP Setting Game Setting Extra Exit LowBlue Mode Color Temp. Warm DCB Mode Green DCB Demo Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Color Temp. (Farb- Kühle Farbtemperatur vom EEPROM Cool (Kühl) temp.) -
Seite 19: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Picture Boost Luminance OSD Setup PIP Setting Game Setting Extra Exit Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame (Hell- ON (Ein)/OFF (Aus) Hellen Rahmen aktivieren/deaktivieren er Rahm.) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness... -
Seite 20: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) PIP Setting Game Setting Extra Exit Luminance OSD Setup Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout (OSD- 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen Auszeit) Bitte beachten Sie, dass nur DP 1.2 die Adap- DP Capability... -
Seite 21: Pip Setting
PIP Setting PIP Setting Game Setting Extra Exit Luminance Color Setup Picture Boost OSD Setup Swap Size Small Position Main Source HDMI2 Right-Up Sub Source HDMI1 Audio Off (Aus) / PIP / PBP Off (Aus) Main Source Eingangsauswahlinhalt folgen HDMI1 (Hauptqu.) Sub Source Eingangsauswahlinhalt folgen... -
Seite 22: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Game Setting Luminance Color Setup Picture Boost OSD Setup PIP Setting Adaptive-Sync Game Mode Game Color Frame Counter Shadow Control DialPoint Low Input Lag Overdrive Off (Aus) Keine Optimierung per SmartImage Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. -
Seite 23: Extra
Extra Exit Picture Boost OSD Setup Extra Luminance Color Setup PIP Setting Game Setting Input Select Auto DDC/CI Resolution : 3440(H)X1440(V) Off Timer Reset H. Frequency : 89 KHz Image Ratio Wide V. Frequency : 60 Hz Input Select (Eingang- Eingabesignalquelle auswählen swahl) Off Timer (Abschalt-... -
Seite 24: Exit (Beenden)
Exit (Beenden) Luminance Exit Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Bildschirmmenü verlassen (Beenden) -
Seite 25: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 26: Problemlösung
Auflösung und Frequenz des Monitors übersteigt. Passen Sie Auflösung und Frequenz so an, dass sie vom Monitor bewältigt werden können. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch. -
Seite 27: Technische Daten
Technische Daten Allgemeine Angaben Modellname U34E2M Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 86,4 cm (Diagonale) Bildschirm Pixelabstand 0,23175mm (H) × 0,23175mm (V) Video HDMI-Schnittstelle, DP-Schnittstelle Anzeigefarben 16.7M Horizontale Abtastfrequenz 30-160KHZ Horizontale Abtastbreite (Maximum) 797,22mm Vertikale Abtastfrequenz 48-100HZ Vertikale Abtastbreite (Maximum) 333,72mm Optimale Auflösung... -
Seite 28: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.020 SXGA 1280x1024@75Hz 79.976 75.025... -
Seite 29: Pinbelegung
Pinbelegung Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel Pin-Nr. -
Seite 30: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
