D-Link DIR-615 Installationsanleitung

BEVOR SIE BEGINNEN

Lieferumfang

• Router DIR-615
• Netzteil DC 9V/0.6A
• Ethernet-Kabel
• "Quick Installation Guide" (Kurzanleitung).

Sollten Artikel fehlen, wenden Sie sich bitte an Ihren Händler.
Die Verwendung eines Netzteils mit einer anderen Spannungsleistung als dem mitgelieferten führt zu Schäden und zum Erlöschen der Garantie für dieses Produkt.

Standardeinstellungen

Router DIR-615 kann mit Standardeinstellungen keine Verbindung zum Internet herstellen. Um zu beginnen, legen Sie bitte Ihr eigenes Passwort für den Zugriff auf die webbasierte Benutzeroberfläche fest und ändern Sie den WLAN-Namen (SSID); konfigurieren Sie dann, falls erforderlich, andere von Ihrem ISP empfohlene Einstellungen.

Systemanforderungen und Ausstattung

• Ein Android- oder iPhone-Mobilgerät (Smartphone oder Tablet) oder ein Computer mit einem beliebigen Betriebssystem, das einen Webbrowser unterstützt.
• Ein Webbrowser für den Zugriff auf die webbasierte Benutzeroberfläche des Routers:
  • Apple Safari 8 und höher
  • Google Chrome 48 und höher
  • Microsoft Internet Explorer 10 und höher
  • Microsoft Edge 20.10240 und höher
  • Mozilla Firefox 44 und höher
  • Opera 35 und höher.
• Eine NIC (Ethernet- oder Wi-Fi-Adapter) zur Verbindung mit dem Router.
• Ein 802.11b, g oder n Wi-Fi-Adapter zum Erstellen eines drahtlosen Netzwerks.

VERBINDUNG MIT DEM PC

PC mit Ethernet-Adapter

1. Verbinden Sie ein Ethernet-Kabel zwischen einem der LAN-Ports auf der Rückseite des Routers und dem Ethernet-Port Ihres PCs.
2. Schließen Sie das Netzkabel an den Stromanschluss auf der Rückseite des Routers an und stecken Sie dann das Netzteil in eine Steckdose oder Mehrfachsteckdose.

Stellen Sie anschließend sicher, dass Ihr PC so konfiguriert ist, dass er automatisch eine IP-Adresse bezieht (als DHCP-Client).

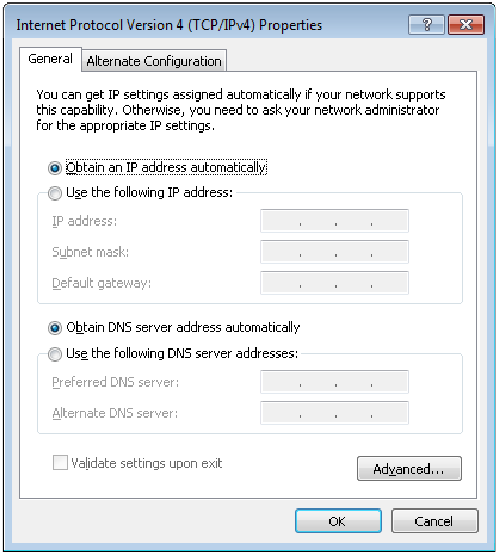

IP-Adresse automatisch beziehen (OS Windows 7)

1. Klicken Sie auf die Schaltfläche Start (Starten) und wechseln Sie zum Fenster Control Panel (Systemsteuerung).
2. Wählen Sie den Abschnitt Network and Sharing Center (Netzwerk- und Freigabecenter). (Wenn die Systemsteuerung die Kategorieansicht hat (der Wert Category (Kategorie) aus der Dropdown-Liste View by (Anzeigen nach) in der oberen rechten Ecke des Fensters ausgewählt ist), wählen Sie die Zeile View network status and tasks (Netzwerkstatus und -aufgaben anzeigen) unter dem Abschnitt Network and Internet (Netzwerk und Internet).)
3. Wählen Sie im Menü auf der linken Seite des Fensters die Zeile Change adapter settings (Adaptereinstellungen ändern).
4. Klicken Sie im geöffneten Fenster mit der rechten Maustaste auf das entsprechende Symbol Local Area Connection (LAN-Verbindung) und wählen Sie die Zeile Properties (Eigenschaften) im angezeigten Menü.

5. Wählen Sie im Fenster Local Area Connection Properties (Eigenschaften von LAN-Verbindung) auf der Registerkarte Networking (Netzwerk) die Zeile Internet Protocol Version 4 (TCP/IPv4) (Internetprotokoll Version 4 (TCP/IPv4)). Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
6. Stellen Sie sicher, dass die Radio-Buttons für Obtain an IP address automatically (IP-Adresse automatisch beziehen) und Obtain DNS server address automatically (DNS-Serveradresse automatisch beziehen) ausgewählt sind. Klicken Sie auf die Schaltfläche OK (OK).

7. Klicken Sie im Fenster mit den Verbindungseigenschaften auf die Schaltfläche OK (OK).

IP-Adresse automatisch beziehen (OS Windows 10)

1. Klicken Sie auf die Schaltfläche Start (Starten) und wechseln Sie zum Fenster Settings (Einstellungen).
2. Wählen Sie den Abschnitt Network & Internet (Netzwerk & Internet).
3. Wählen Sie im Abschnitt Change your network settings (Netzwerkeinstellungen ändern) die Zeile Change adapter options (Adapteroptionen ändern).
4. Klicken Sie im geöffneten Fenster mit der rechten Maustaste auf das entsprechende Symbol Local Area Connection (Ethernet) und wählen Sie die Zeile Properties (Eigenschaften) im angezeigten Menü.

5. Wählen Sie im Fenster Local Area Connection Properties (Eigenschaften von Ethernet) auf der Registerkarte Networking (Netzwerk) die Zeile Internet Protocol Version 4 (TCP/IPv4) (Internetprotokoll Version 4 (TCP/IPv4)). Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
6. Stellen Sie sicher, dass die Radio-Buttons für Obtain an IP address automatically (IP-Adresse automatisch beziehen) und Obtain DNS server address automatically (DNS-Serveradresse automatisch beziehen) ausgewählt sind. Klicken Sie auf die Schaltfläche OK (OK).

7. Klicken Sie im Fenster mit den Verbindungseigenschaften auf die Schaltfläche Close (Schließen).

PC mit Wi-Fi-Adapter

1. Schließen Sie das Netzkabel an den Stromanschluss auf der Rückseite des Routers an und stecken Sie dann das Netzteil in eine Steckdose oder Mehrfachsteckdose.
2. Stellen Sie sicher, dass der Wi-Fi-Adapter Ihres PCs eingeschaltet ist. In der Regel sind moderne Notebooks mit integrierten drahtlosen NICs mit einem Knopf oder Schalter ausgestattet, der den drahtlosen Adapter ein- und ausschaltet (siehe PC-Dokumente). Wenn Ihr PC mit einer steckbaren drahtlosen NIC ausgestattet ist, installieren Sie die mit Ihrem Wi-Fi-Adapter gelieferte Software.

Stellen Sie anschließend sicher, dass Ihr Wi-Fi-Adapter so konfiguriert ist, dass er automatisch eine IP-Adresse bezieht (als DHCP-Client).

IP-Adresse automatisch beziehen und mit drahtlosem Netzwerk verbinden (OS Windows 7)

1. Klicken Sie auf die Schaltfläche Start (Starten) und wechseln Sie zum Fenster Control Panel (Systemsteuerung).
2. Wählen Sie den Abschnitt Network and Sharing Center (Netzwerk- und Freigabecenter). (Wenn die Systemsteuerung die Kategorieansicht hat (der Wert Category (Kategorie) aus der Dropdown-Liste View by (Anzeigen nach) in der oberen rechten Ecke des Fensters ausgewählt ist), wählen Sie die Zeile View network status and tasks (Netzwerkstatus und -aufgaben anzeigen) unter dem Abschnitt Network and Internet (Netzwerk und Internet).)
3. Wählen Sie im Menü auf der linken Seite des Fensters die Zeile Change adapter settings (Adaptereinstellungen ändern).
4. Klicken Sie im geöffneten Fenster mit der rechten Maustaste auf das entsprechende Symbol Wireless Network Connection (Drahtlosnetzwerkverbindung). Stellen Sie sicher, dass Ihr Wi-Fi-Adapter eingeschaltet ist, und wählen Sie dann die Zeile Properties (Eigenschaften) im angezeigten Menü.
5. Wählen Sie im Fenster Wireless Network Connection Properties (Eigenschaften von Drahtlosnetzwerkverbindung) auf der Registerkarte Networking (Netzwerk) die Zeile Internet Protocol Version 4 (TCP/IPv4) (Internetprotokoll Version 4 (TCP/IPv4)). Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
6. Stellen Sie sicher, dass die Radio-Buttons für Obtain an IP address automatically (IP-Adresse automatisch beziehen) und Obtain DNS server address automatically (DNS-Serveradresse automatisch beziehen) ausgewählt sind. Klicken Sie auf die Schaltfläche OK (OK).

7. Klicken Sie im Fenster mit den Verbindungseigenschaften auf die Schaltfläche OK (OK).
8. Um die Liste der verfügbaren drahtlosen Netzwerke zu öffnen, wählen Sie das Symbol der drahtlosen Netzwerkverbindung und klicken Sie auf die Schaltfläche Connect To (Verbinden mit) oder klicken Sie mit der linken Maustaste auf das Netzwerksymbol im Infobereich auf der rechten Seite der Taskleiste.

9. Wählen Sie im geöffneten Fenster in der Liste der verfügbaren drahtlosen Netzwerke das drahtlose Netzwerk DIR-615 und klicken Sie auf die Schaltfläche Connect (Verbinden).

10. Geben Sie im geöffneten Fenster den Netzwerkschlüssel (siehe WPS PIN auf dem Barcode-Etikett an der Unterseite des Geräts) in das Feld Security key (Sicherheitsschlüssel) ein und klicken Sie auf die Schaltfläche OK (OK).
11. Warten Sie etwa 20-30 Sekunden. Nach dem Herstellen der Verbindung wird das Netzwerksymbol als Signalstärkeanzeige dargestellt.

Wenn Sie die Ersteinrichtung des Routers über eine Wi-Fi-Verbindung durchführen, beachten Sie, dass Sie unmittelbar nach dem Ändern der drahtlosen Standardeinstellungen des Routers die drahtlose Verbindung mit den neu angegebenen Einstellungen neu konfigurieren müssen.

IP-Adresse automatisch beziehen und mit drahtlosem Netzwerk verbinden (OS Windows 10)

1. Klicken Sie auf die Schaltfläche Start (Starten) und wechseln Sie zum Fenster Settings (Einstellungen).
2. Wählen Sie den Abschnitt Network & Internet (Netzwerk & Internet).
3. Wählen Sie im Abschnitt Change your network settings (Netzwerkeinstellungen ändern) die Zeile Change adapter options (Adapteroptionen ändern).
4. Klicken Sie im geöffneten Fenster mit der rechten Maustaste auf das entsprechende Symbol Wireless Network Connection (WLAN). Stellen Sie sicher, dass Ihr Wi-Fi-Adapter eingeschaltet ist, und wählen Sie dann die Zeile Properties (Eigenschaften) im angezeigten Menü.
5. Wählen Sie im Fenster Wireless Network Connection Properties (Eigenschaften von WLAN) auf der Registerkarte Networking (Netzwerk) die Zeile Internet Protocol Version 4 (TCP/IPv4) (Internetprotokoll Version 4 (TCP/IPv4)). Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
6. Stellen Sie sicher, dass die Radio-Buttons für Obtain an IP address automatically (IP-Adresse automatisch beziehen) und Obtain DNS server address automatically (DNS-Serveradresse automatisch beziehen) ausgewählt sind. Klicken Sie auf die Schaltfläche OK (OK).

7. Klicken Sie im Fenster mit den Verbindungseigenschaften auf die Schaltfläche Close (Schließen).
8. Um die Liste der verfügbaren drahtlosen Netzwerke zu öffnen, wählen Sie das Symbol der drahtlosen Netzwerkverbindung und klicken Sie auf die Schaltfläche Connect To (Verbinden mit) oder klicken Sie mit der linken Maustaste auf das Netzwerksymbol im Infobereich auf der rechten Seite der Taskleiste.

9. Wählen Sie im geöffneten Fenster in der Liste der verfügbaren drahtlosen Netzwerke das drahtlose Netzwerk DIR-615 und klicken Sie auf die Schaltfläche Connect (Verbinden).

10. Geben Sie im geöffneten Fenster den Netzwerkschlüssel (siehe WPS PIN auf dem Barcode-Etikett an der Unterseite des Geräts) in das Feld Security key (Sicherheitsschlüssel) ein und klicken Sie auf die Schaltfläche Next (Weiter).
11. Erlauben oder verbieten Sie, dass Ihr PC von anderen Geräten in diesem Netzwerk erkannt wird (Yes/No (Ja/Nein)).

12. Warten Sie etwa 20-30 Sekunden. Nach dem Herstellen der Verbindung wird das Netzwerksymbol als Punkt mit gekrümmten Linien angezeigt, die den Signalpegel angeben.

Wenn Sie die Ersteinrichtung des Routers über eine Wi-Fi-Verbindung durchführen, beachten Sie, dass Sie unmittelbar nach dem Ändern der drahtlosen Standardeinstellungen des Routers die drahtlose Verbindung mit den neu angegebenen Einstellungen neu konfigurieren müssen.

ROUTER KONFIGURIEREN

Verbindung zur webbasierten Oberfläche herstellen

Starten Sie einen Webbrowser. Geben Sie in der Adressleiste des Webbrowsers den Domainnamen des Routers (standardmäßig dlinkrouter.local) mit einem Punkt am Ende ein und drücken Sie die Taste Enter. Sie können auch die IP-Adresse des Geräts (standardmäßig 192.168.0.1) eingeben.

Wenn der Fehler "The page cannot be displayed" (Die Seite kann nicht angezeigt werden) (oder "Unable to display the page" (Seite kann nicht angezeigt werden)/"Could not connect to remote server") (Verbindung zum Remote-Server konnte nicht hergestellt werden) beim Verbindungsaufbau zur webbasierten Oberfläche des Routers auftritt, stellen Sie sicher, dass Sie den Router ordnungsgemäß mit Ihrem Computer verbunden haben.
Wenn das Gerät zuvor noch nicht konfiguriert wurde oder die Standardeinstellungen wiederhergestellt wurden, öffnet sich nach dem Zugriff auf die webbasierte Oberfläche der Einrichtungsassistent (siehe Abschnitt Setup Wizard (Einrichtungsassistent)).

Wenn Sie das Gerät zuvor konfiguriert haben, öffnet sich nach dem Zugriff auf die webbasierte Oberfläche die Anmeldeseite. Geben Sie den Benutzernamen (admin) in das Feld Username (Benutzername) und das von Ihnen festgelegte Passwort in das Feld Password (Passwort) ein, klicken Sie dann auf die Schaltfläche LOGIN (ANMELDEN).

Wenn Sie mehrmals ein falsches Passwort eingeben, wird die webbasierte Oberfläche für eine Weile gesperrt. Bitte warten Sie eine Minute und geben Sie das von Ihnen festgelegte Passwort erneut ein.

Die Seite Home (Startseite) zeigt den aktuellen Status des Routers in Form eines interaktiven Diagramms an. Sie können jedes Symbol anklicken, um Informationen zu jedem Teil des Netzwerks am unteren Bildschirmrand anzuzeigen.

Die webbasierte Oberfläche des Routers ist mehrsprachig. Sie können die gewünschte Sprache bei der erstmaligen Konfiguration der webbasierten Oberfläche des Routers oder im Menü unter dem Abschnitt Management/Administration (Verwaltung) auswählen.
Andere Router-Einstellungen sind im Menü am oberen Seitenrand verfügbar. Gehen Sie zum entsprechenden Abschnitt und wählen Sie die gewünschte Seite aus oder starten Sie den Assistenten im Abschnitt Settings/Setup Wizard (Einstellungen/Einrichtungsassistent).

Einrichtungsassistent

Um den Einrichtungsassistenten zu starten, gehen Sie zum Bereich Settings (Einstellungen)/Setup Wizard (Einrichtungsassistent).

Klicken Sie auf die Schaltfläche OK (OK) und warten Sie, bis die Werkseinstellungen wiederhergestellt sind. Klicken Sie dann auf die Schaltfläche START (STARTEN).

Wenn das Gerät zuvor nicht konfiguriert wurde oder die Standardeinstellungen wiederhergestellt wurden, startet der Einrichtungsassistent automatisch beim Zugriff auf die webbasierte Benutzeroberfläche oder beim Öffnen einer Webseite im Internet.

1. Klicken Sie auf YES (JA), um die aktuelle Sprache der webbasierten Benutzeroberfläche beizubehalten, oder klicken Sie auf NO (NEIN), um eine andere Sprache auszuwählen.

2. Klicken Sie auf der nächsten Seite auf die Schaltfläche CONTINUE (WEITER).

Betriebsmodus auswählen

Wählen Sie den gewünschten Betriebsmodus aus und klicken Sie auf die Schaltfläche NEXT (WEITER).

Router

Um Ihr Gerät mit einem kabelgebundenen ISP zu verbinden, wählen Sie auf der Seite Device mode (Gerätemodus) aus der Liste Connection method (Verbindungsmethode) den Wert Wired connection (Kabelverbindung) aus. Wählen Sie dann aus der Liste Work mode (Arbeitsmodus) den Wert Router aus. In diesem Modus können Sie eine WAN-Verbindung konfigurieren, Ihre eigenen Einstellungen für das drahtlose Netzwerk festlegen, LAN-Ports zum Anschließen einer STB oder eines VoIP-Telefons konfigurieren und Ihr eigenes Passwort für den Zugriff auf die webbasierte Benutzeroberfläche des Geräts festlegen.

Um Ihr Gerät mit einem drahtlosen ISP (WISP) zu verbinden, wählen Sie auf der Seite Device mode (Gerätemodus) aus der Liste Connection method (Verbindungsmethode) den Wert Wi-Fi aus. Wählen Sie dann aus der Liste Work mode (Arbeitsmodus) den Wert WISP Repeater aus. In diesem Modus können Sie Ihr Gerät mit einem anderen Access Point verbinden, eine WAN-Verbindung konfigurieren, Ihre eigenen Einstellungen für das drahtlose Netzwerk festlegen und Ihr eigenes Passwort für den Zugriff auf die webbasierte Benutzeroberfläche des Geräts festlegen.

Access Point oder Repeater

Um Ihr Gerät mit einem kabelgebundenen Router zu verbinden, um ein drahtloses Netzwerk zum bestehenden lokalen Netzwerk hinzuzufügen, wählen Sie auf der Seite Device mode (Gerätemodus) aus der Liste Connection method (Verbindungsmethode) den Wert Wired connection (Kabelverbindung) aus. Wählen Sie dann aus der Liste Work mode (Arbeitsmodus) den Wert Access point aus. In diesem Modus können Sie die LAN-IP-Adresse ändern, Ihre eigenen Einstellungen für das drahtlose Netzwerk festlegen und Ihr eigenes Passwort für den Zugriff auf die webbasierte Benutzeroberfläche des Geräts festlegen.
Um Ihr Gerät mit einem drahtlosen Router zu verbinden, um die Reichweite des bestehenden drahtlosen Netzwerks zu erweitern, wählen Sie auf der Seite Device mode (Gerätemodus) aus der Liste Connection method (Verbindungsmethode) den Wert Wi-Fi aus. Wählen Sie dann aus der Liste Work mode (Arbeitsmodus) den Wert Repeater aus. In diesem Modus können Sie die LAN-IP-Adresse ändern, Ihr Gerät mit einem anderen Access Point verbinden, Ihre eigenen Einstellungen für das drahtlose Netzwerk festlegen und Ihr eigenes Passwort für den Zugriff auf die webbasierte Benutzeroberfläche des Geräts festlegen.
Um verkabelten PCs, die mit Ihrem Gerät verbunden sind, den Zugriff auf das Netzwerk eines drahtlosen Routers zu ermöglichen, wählen Sie auf der Seite Device mode (Gerätemodus) aus der Liste Connection method (Verbindungsmethode) den Wert Wi-Fi aus. Wählen Sie dann aus der Liste Work mode (Arbeitsmodus) den Wert Client aus. In diesem Modus können Sie die LAN-IP-Adresse ändern, Ihr Gerät mit einem anderen Access Point verbinden und Ihr eigenes Passwort für den Zugriff auf die webbasierte Benutzeroberfläche des Geräts festlegen.

LAN IPv4-Adresse ändern

Dieser Konfigurationsschritt ist für die Modi Access point, Repeater und Client verfügbar.

1. Wählen Sie die Option Automatic obtainment of IPv4 address (Automatischer Bezug der IPv4-Adresse) aus, damit DIR-615 die LAN-IPv4-Adresse automatisch bezieht.
2. Im Feld Hostname sollten Sie einen Domainnamen für den Router angeben, über den Sie nach Abschluss des Assistenten auf die webbasierte Benutzeroberfläche zugreifen können. Geben Sie einen neuen Domainnamen für den Router ein, der mit .local endet, oder übernehmen Sie den vom Router vorgeschlagenen Wert.
   Um auf die webbasierte Benutzeroberfläche über den Domainnamen zuzugreifen, geben Sie in die Adressleiste des Webbrowsers den Namen des Routers mit einem Punkt am Ende ein.
   Wenn Sie die LAN-IPv4-Adresse für DIR-615 manuell zuweisen möchten, deaktivieren Sie das Kontrollkästchen Automatic obtainment of IPv4 address (Automatischer Bezug der IPv4-Adresse) und füllen Sie die Felder IP address (IP-Adresse), Subnet mask (Subnetzmaske), Hostname und, falls erforderlich, das Feld Gateway IP address (Gateway-IP-Adresse) aus. Stellen Sie sicher, dass die zugewiesene Adresse nicht mit der LAN-IPv4-Adresse des Routers übereinstimmt, mit dem Ihr Gerät verbunden ist.

3. Klicken Sie auf die Schaltfläche NEXT (WEITER).

Wi-Fi Client

Dieser Konfigurationsschritt ist für die Modi WISP Repeater, Repeater und Client verfügbar.

1. Auf der Seite Wi-Fi Client (Wi-Fi-Client) klicken Sie auf die Schaltfläche WIRELESS NETWORKS (DRAHTLOSE NETZWERKE) und wählen Sie im geöffneten Fenster das Netzwerk aus, mit dem Sie sich verbinden möchten. Wenn Sie ein Netzwerk auswählen, werden die Felder Network name (SSID) (Netzwerkname (SSID)) und BSSID automatisch ausgefüllt.
   Wenn Sie das benötigte Netzwerk in der Liste nicht finden können, klicken Sie auf das Symbol UPDATE LIST (LISTE AKTUALISIEREN) ().
2. Wenn ein Passwort für die Verbindung zum ausgewählten Netzwerk erforderlich ist, füllen Sie das entsprechende Feld aus. Klicken Sie auf das Symbol Show (Anzeigen) (), um das eingegebene Passwort anzuzeigen.

   Wenn Sie sich mit einem versteckten Netzwerk verbinden, geben Sie den Netzwerknamen in das Feld Network name (SSID) (Netzwerkname (SSID)) ein. Wählen Sie dann einen benötigten Wert aus der Liste Network authentication (Netzwerkauthentifizierung) aus und geben Sie dann, falls erforderlich, das Passwort in das entsprechende Feld ein.
3. Klicken Sie auf die Schaltfläche NEXT (WEITER).

WAN-Verbindung konfigurieren

Dieser Konfigurationsschritt ist für die Modi Router und WISP Repeater verfügbar.
Sie sollten Ihre WAN-Verbindung gemäß den von Ihrem Internetdienstanbieter (ISP) bereitgestellten Daten konfigurieren. Stellen Sie sicher, dass Sie alle erforderlichen Informationen erhalten haben, bevor Sie Ihre Verbindung konfigurieren. Andernfalls wenden Sie sich an Ihren ISP.

1. Auf der Seite Internet connection type (Internetverbindungstyp) klicken Sie auf die Schaltfläche SCAN (SCANNEN) (nur für den Modus Router verfügbar), um den von Ihrem ISP verwendeten Verbindungstyp automatisch zu ermitteln, oder wählen Sie den gewünschten Wert manuell aus der Liste Connection type (Verbindungstyp) aus.
   Static IPv4 (Statische IPv4): Füllen Sie die folgenden Felder aus: IP address (IP-Adresse), Subnet mask (Subnetzmaske), Gateway IP address (Gateway-IP-Adresse) und DNS IP address (DNS-IP-Adresse).

   Static IPv6 (Statische IPv6): Füllen Sie die folgenden Felder aus: IP address (IP-Adresse), Prefix (Präfix), Gateway IP address (Gateway-IP-Adresse) und DNS IP address (DNS-IP-Adresse).

   PPPoE, IPv6 PPPoE, PPPoE Dual Stack, PPPoE + Dynamic IP (PPPoE Dual Access): Geben Sie die von Ihrem ISP bereitgestellten Autorisierungsdaten ein (den Benutzernamen (Login) im Feld Username (Benutzername) und das Passwort im Feld Password (Passwort) ein). Klicken Sie auf das Symbol Show (Anzeigen) (), um das eingegebene Passwort anzuzeigen. Falls keine Autorisierung erforderlich ist, aktivieren Sie das Kontrollkästchen Without authorization (Ohne Autorisierung).

   PPPoE + Static IP (PPPoE Dual Access): Geben Sie die von Ihrem ISP bereitgestellten Autorisierungsdaten ein (den Benutzernamen (Login) im Feld Username (Benutzername) und das Passwort im Feld Password (Passwort) ein). Klicken Sie auf das Symbol Show (Anzeigen) (), um das eingegebene Passwort anzuzeigen. Falls keine Autorisierung erforderlich ist, aktivieren Sie das Kontrollkästchen Without authorization (Ohne Autorisierung). Füllen Sie außerdem die folgenden Felder aus: IP address (IP-Adresse), Subnet mask (Subnetzmaske), Gateway IP address (Gateway-IP-Adresse) und DNS IP address (DNS-IP-Adresse).

   PPTP + Dynamic IP oder L2TP + Dynamic IP: Geben Sie die von Ihrem ISP bereitgestellten Autorisierungsdaten ein (den Benutzernamen (Login) im Feld Username (Benutzername) und das Passwort im Feld Password (Passwort) ein). Klicken Sie auf das Symbol Show (Anzeigen) (), um das eingegebene Passwort anzuzeigen. Falls keine Autorisierung erforderlich ist, aktivieren Sie das Kontrollkästchen Without authorization (Ohne Autorisierung). Im Feld VPN server address (VPN-Serveradresse) geben Sie die IP- oder URL-Adresse des PPTP- oder L2TP-Authentifizierungsservers ein.

   PPTP + Static IP oder L2TP + Static IP: Geben Sie die von Ihrem ISP bereitgestellten Autorisierungsdaten ein (den Benutzernamen (Login) im Feld Username (Benutzername) und das Passwort im Feld Password (Passwort) ein). Klicken Sie auf das Symbol Show (Anzeigen) (), um das eingegebene Passwort anzuzeigen. Falls keine Autorisierung erforderlich ist, aktivieren Sie das Kontrollkästchen Without authorization (Ohne Autorisierung). Im Feld VPN server address (VPN-Serveradresse) geben Sie die IP- oder URL-Adresse des PPTP- oder L2TP-Authentifizierungsservers ein. Füllen Sie außerdem die folgenden Felder aus: IP address (IP-Adresse), Subnet mask (Subnetzmaske), Gateway IP address (Gateway-IP-Adresse) und DNS IP address (DNS-IP-Adresse).

2. Wenn Ihr ISP MAC-Adressbindung verwendet, aktivieren Sie das Kontrollkästchen Clone MAC address of your device (MAC-Adresse Ihres Geräts klonen).
3. Wenn der Internetzugang über einen VLAN-Kanal bereitgestellt wird, aktivieren Sie das Kontrollkästchen Use VLAN (VLAN verwenden) und füllen Sie das Feld VLAN ID aus.

4. Klicken Sie auf die Schaltfläche NEXT (WEITER).

Drahtloses Netzwerk konfigurieren

Dieser Konfigurationsschritt ist für die Modi Router, Access point, WISP Repeater und Repeater verfügbar.

1. Auf der Seite Wireless Network 2.4 GHz (Drahtloses Netzwerk 2,4 GHz) geben Sie im Feld Network name (Netzwerkname) Ihren eigenen Namen für das drahtlose Netzwerk an oder übernehmen Sie den vom Router vorgeschlagenen Wert.
2. Geben Sie im Feld Password (Passwort) Ihr eigenes Passwort für den Zugriff auf das drahtlose Netzwerk an oder übernehmen Sie den vom Router vorgeschlagenen Wert (WPS-PIN des Geräts, siehe Barcode-Etikett).
3. Wenn der Router als Wi-Fi-Client verwendet wird, können Sie dieselben Parameter für das drahtlose Netzwerk angeben, die für das Netzwerk festgelegt wurden, mit dem Sie sich verbinden. Klicken Sie dazu auf die Schaltfläche USE (VERWENDEN) (nur für die Modi WISP Repeater und Repeater verfügbar).
4. Sie können die Parameter des drahtlosen Netzwerks wiederherstellen, die vor dem Zurücksetzen auf die Werkseinstellungen festgelegt wurden. Klicken Sie dazu auf die Schaltfläche RESTORE (WIEDERHERSTELLEN).

5. Wenn Sie ein zusätzliches drahtloses Netzwerk erstellen möchten, das von Ihrem LAN isoliert ist, aktivieren Sie das Kontrollkästchen Enable guest network (Gastnetzwerk aktivieren) (nur für die Modi Router und WISP Repeater verfügbar).

6. Geben Sie im Feld Network name (Netzwerkname) Ihren eigenen Namen für das drahtlose Gastnetzwerk an oder übernehmen Sie den vom Router vorgeschlagenen Wert.
7. Wenn Sie ein Passwort für den Zugriff auf das drahtlose Gastnetzwerk erstellen möchten, deaktivieren Sie das Kontrollkästchen Open network (Offenes Netzwerk) und füllen Sie das Feld Password (Passwort) aus.
8. Wenn Sie die Bandbreite des drahtlosen Gastnetzwerks begrenzen möchten, aktivieren Sie das Kontrollkästchen Enable shaping (Shape aktivieren) und füllen Sie das Feld Shaping aus.
9. Klicken Sie auf die Schaltfläche NEXT (WEITER).

LAN-Ports für IPTV/VoIP konfigurieren

Dieser Konfigurationsschritt ist für den Modus Router verfügbar.

1. Auf der Seite IPTV aktivieren Sie das Kontrollkästchen Is an STB connected to the device (Ist eine STB mit dem Gerät verbunden).

2. Wählen Sie einen freien LAN-Port zum Anschließen Ihrer Set-Top-Box aus.
3. Wenn der IPTV-Dienst über einen VLAN-Kanal bereitgestellt wird, aktivieren Sie das Kontrollkästchen Use VLAN ID (VLAN ID verwenden) und füllen Sie das Feld VLAN ID aus.
4. Klicken Sie auf die Schaltfläche NEXT (WEITER).
5. Auf der Seite VoIP aktivieren Sie das Kontrollkästchen Is an IP phone connected to the device (Ist ein IP-Telefon mit dem Gerät verbunden).

6. Wählen Sie einen freien LAN-Port zum Anschließen Ihres IP-Telefons aus.
7. Wenn der VoIP-Dienst über einen VLAN-Kanal bereitgestellt wird, aktivieren Sie das Kontrollkästchen Use VLAN ID (VLAN ID verwenden) und füllen Sie das Feld VLAN ID aus.
8. Klicken Sie auf die Schaltfläche NEXT (WEITER).

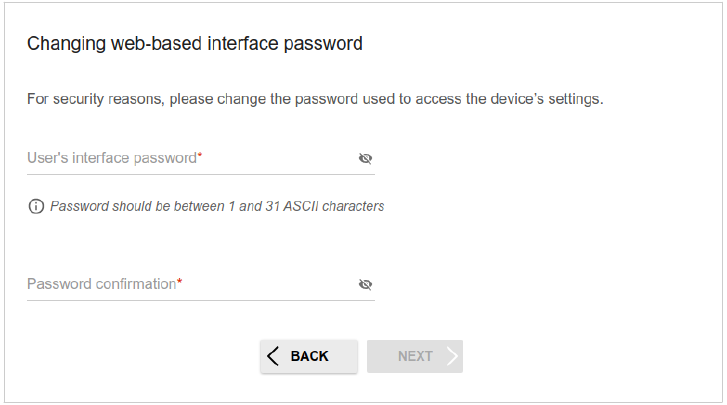

Passwort der webbasierten Benutzeroberfläche ändern

Auf dieser Seite sollten Sie das Standardpasswort des Administrators ändern. Geben Sie dazu ein neues Passwort in die Felder User's interface password (Passwort der Benutzeroberfläche) und Password confirmation (Passwortbestätigung) ein. Sie können jedes Passwort außer admin festlegen. Verwenden Sie Ziffern, lateinische Buchstaben (Groß- und/oder Kleinbuchstaben) und andere Zeichen, die im US-Tastaturlayout verfügbar sind.¹

1. 0-9, A-Z, a-z, space, !"#$%&'()*+,-./:;<=>?@[\]^_'{|}~.

Merken oder notieren Sie sich das neue Passwort für das Administratorkonto. Falls Sie das neue Passwort verlieren, können Sie nur nach dem Wiederherstellen der Werkseinstellungen über die Hardware-Schaltfläche WPS/RESET auf die Einstellungen des Routers zugreifen. Dieses Verfahren löscht alle von Ihnen für Ihren Router konfigurierten Einstellungen.
Klicken Sie auf die Schaltfläche NEXT (WEITER).
Überprüfen Sie auf der nächsten Seite alle soeben festgelegten Einstellungen.
Sie können auch eine Textdatei mit den vom Assistenten festgelegten Parametern auf Ihrem PC speichern. Klicken Sie dazu auf die Schaltfläche SAVE CONFIGURATION FILE (KONFIGURATIONSDATEI SPEICHERN) und folgen Sie dem angezeigten Dialogfeld.
Um den Assistenten abzuschließen, klicken Sie auf die Schaltfläche APPLY (ANWENDEN). Der Router übernimmt die Einstellungen, startet bei Bedarf neu und überprüft die Internetverbindung, falls der Assistent eine WAN-Verbindung konfiguriert hat.

Lokales Netzwerk konfigurieren

1. Gehen Sie zur Settings/Network (Einstellungen/Netzwerk) Seite.
2. Ändern Sie bei Bedarf die IPv4-Adresse der LAN-Schnittstelle des Routers und die Maske des lokalen Subnetzes. Klicken Sie dazu auf die Registerkarte IPv4 und geben Sie die erforderlichen Werte in die Felder IP address (IP-Adresse) und Mask (Maske) im Abschnitt Local IP Address (Lokale IP-Adresse) ein.

3. Geben Sie bei Bedarf Ihre eigene IPv6-Adresse der LAN-Schnittstelle des Routers an. Klicken Sie dazu auf die Registerkarte IPv6 und wählen Sie den Wert Static (Statisch) aus der Dropdown-Liste Mode of local IPv6 address assignment (Modus der lokalen IPv6-Adresszuweisung) im Abschnitt Local IPv6 Address (Lokale IPv6-Adresse) aus. Geben Sie dann die erforderlichen Werte in die Felder IPv6 address (IPv6-Adresse) und Prefix (Präfix) ein.

4. IPv4-Adresszuweisung. Standardmäßig weist der integrierte DHCP-Server des Routers den Geräten des LAN IPv4-Adressen zu. Wenn Sie IPv4-Adressen manuell zuweisen möchten, deaktivieren Sie den DHCP-Server (klicken Sie auf die Registerkarte IPv4 und wählen Sie den Wert Disable (Deaktivieren) aus der Dropdown-Liste Mode of dynamic IP address assignment (Modus der dynamischen IP-Adresszuweisung) im Abschnitt Dynamic IP Addresses (Dynamische IP-Adressen)).

5. IPv6-Adresszuweisung. Standardmäßig weisen sich die Geräte des LAN automatisch IPv6-Adressen zu (der Wert Stateless (Zustandslos) ist aus der Dropdown-Liste Mode of dynamic IPv6 address assignment (Modus der dynamischen IPv6-Adresszuweisung) im Abschnitt Dynamic IPv6 Addresses (Dynamische IPv6-Adressen) auf der Registerkarte IPv6 ausgewählt). Wenn die Geräte des LAN die automatische IPv6-Adresskonfiguration nicht unterstützen, verwenden Sie den integrierten DHCPv6-Server des Routers (wählen Sie den Wert Stateful (Zustandsbehaftet) aus der Dropdown-Liste Mode of dynamic IPv6 address assignment (Modus der dynamischen IPv6-Adresszuweisung)). Wenn Sie IPv6-Adressen den Geräten des LAN manuell zuweisen möchten, wählen Sie den Wert Disable (Deaktivieren) aus der Dropdown-Liste Mode of dynamic IPv6 address assignment (Modus der dynamischen IPv6-Adresszuweisung).

6. Nachdem Sie die erforderlichen Parameter auf der Seite Settings/Network (Einstellungen/Netzwerk) angegeben haben, klicken Sie auf die Schaltfläche APPLY (ANWENDEN).

SPEZIFIKATIONEN^*

* Die Gerätefunktionen können ohne vorherige Ankündigung geändert werden. Die neuesten Versionen der Firmware und der entsprechenden Dokumentation finden Sie unter www.dlink.com.

SICHERHEITSREGELN UND -BEDINGUNGEN

Bitte lesen Sie diesen Abschnitt vor der Installation und dem Anschluss des Geräts sorgfältig durch. Stellen Sie sicher, dass das Netzteil und die Kabel unbeschädigt sind. Das Gerät sollte nur bestimmungsgemäß und in Übereinstimmung mit den Dokumenten verwendet werden.
Das Gerät ist für den Einsatz in trockenen, sauberen, staubfreien und gut belüfteten Bereichen mit normaler Luftfeuchtigkeit und fern von starken Wärmequellen vorgesehen. Verwenden Sie das Gerät nicht im Freien oder in Bereichen mit hoher Luftfeuchtigkeit. Legen Sie keine Fremdkörper auf das Gerät. Blockieren Sie nicht die Lüftungsöffnungen des Geräts. Die Umgebungstemperatur in der Nähe des Geräts und die Temperatur im Gerätegehäuse sollten im Bereich von 0 °C bis +40 °C liegen.
Verwenden Sie ausschließlich das mit dem Gerät gelieferte Netzteil. Schließen Sie das Netzteil nicht an, wenn dessen Gehäuse oder Kabel beschädigt ist. Stecken Sie das Netzteil nur in funktionierende Steckdosen mit den auf dem Netzteil angegebenen Parametern.
Öffnen Sie nicht das Gehäuse des Geräts! Ziehen Sie den Netzstecker des Geräts, bevor Sie es entstauben und reinigen. Verwenden Sie ein feuchtes Tuch zur Reinigung des Geräts. Verwenden Sie keine Flüssig-/Aerosolreiniger oder magnetische/statische Reinigungsgeräte. Verhindern Sie, dass Feuchtigkeit in das Gerät oder das Netzteil gelangt.
Die Lebensdauer des Geräts beträgt 2 Jahre.

TECHNISCHER SUPPORT

Software-Updates und Benutzerdokumentation finden Sie auf unserer Website. D-Link bietet seinen Kunden kostenlosen Support innerhalb der Produktgarantiezeit.
Kunden können die technische Supportgruppe telefonisch oder per E-Mail/Internet kontaktieren.
TELEFONNUMMERN UND ADRESSEN DER D-LINK-NIEDERLASSUNGEN WELTWEIT FINDEN SIE UNTER www.dlink.com
