D-Link DIR-842 Handbuch

Inhalt

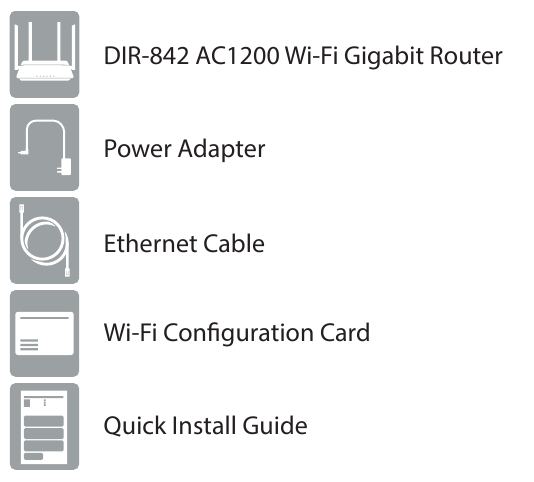

Lieferumfang


Sollten Teile der oben genannten Artikel fehlen, wenden Sie sich bitte an Ihren Händler.

Mindestanforderungen

Netzwerkanforderungen:

  • Ein Ethernet-basiertes Breitbandmodem

Anforderungen für die webbasierte Konfiguration
Computer mit den folgenden Merkmalen:

  • Windows® oder Mac OS® X Betriebssystem
  • Ein installierter Ethernet-Adapter oder WLAN-Adapter

Unterstützte Browser:

  • Internet Explorer® 11 oder höher, Safari® 7 oder höher*, Firefox® oder Chrome™ Stellen Sie sicher, dass Sie die neueste Version von Java installiert haben. Besuchen Sie www.java.com, um die neueste Version herunterzuladen.
    * Wir empfehlen die Verwendung der neuesten verfügbaren Browserversion für die beste Leistung.

Hardware-Übersicht

Hardware-Übersicht

1 Power-LED Ein durchgehend grünes Licht zeigt eine korrekte Verbindung zur Stromversorgung an.
2 Internet-LED Ein durchgehend grünes Licht zeigt eine Verbindung zum Internet-Port an.
3 WPS-LED Ein durchgehend grünes Licht zeigt eine erfolgreiche Verbindung über WPS an. Das Licht blinkt während des WPS-Vorgangs.
4 WLAN-LED Ein durchgehend grünes Licht zeigt an, dass die WLAN-Funktion ordnungsgemäß funktioniert. Dieses Licht blinkt während der Datenübertragung.
5 LAN-LEDs (1-4) Ein durchgehend grünes Licht zeigt an, dass eine Verbindung zu einem Gerät ordnungsgemäß funktioniert. Die LED blinkt während der Datenübertragung.
6 LAN-Ports (1-4) Verbinden Sie Ethernet-Geräte wie Computer, Switches und Spielkonsolen.
7 Internet-Port Verbinden Sie ein Breitbandmodem über ein Ethernet-Kabel mit diesem Port.
8 Stromanschluss Schließen Sie das mitgelieferte Netzteil an.
9 Ein-/Ausschalter Drücken, um den Router ein- und auszuschalten.
10 WPS-Taste Drücken, um den WPS-Vorgang zu starten. Die WPS-LED blinkt während des Vorgangs. Das Licht leuchtet durchgehend grün, wenn die Verbindung zu einem Gerät erfolgreich hergestellt wurde.
Reset-Taste Befindet sich an der Unterseite des Routers. Drücken und halten Sie mit einer Büroklammer 10 Sekunden lang, um den Router auf die Werkseinstellungen zurückzusetzen.

Bevor Sie beginnen

  • Benutzer mit DSL-Anbietern - Wenn Sie eine PPPoE-Verbindung verwenden, benötigen Sie Ihren PPPoE-Benutzernamen und Ihr Passwort. Sollten Sie diese Informationen nicht haben, wenden Sie sich an Ihren Internetanbieter. Fahren Sie erst fort, wenn Sie diese Informationen besitzen.
  • Benutzer mit Kabelanbietern - Stellen Sie sicher, dass Sie Ihr Modem vom Stromnetz trennen. In einigen Fällen müssen Sie es möglicherweise bis zu fünf Minuten lang ausgeschaltet lassen.
  • Fortgeschrittene Benutzer - Wenn Ihr Internetanbieter Ihnen ein Modem/Router-Kombi-Gerät zur Verfügung gestellt hat, müssen Sie es auf "bridge" (Bridge) Modus einstellen, damit der DIR-842 Router ordnungsgemäß funktioniert. Bitte wenden Sie sich an Ihren Internetanbieter oder lesen Sie das Benutzerhandbuch Ihres Modem-/Router-Geräts.

Verbinden Sie Ihren Router

  1. Trennen Sie Ihr DSL- oder Kabelmodem von der Stromversorgung.
    Router verbinden - Schritt 1
  2. Verbinden Sie ein Ethernet-Kabel vom Internet-Port des Routers mit dem Ethernet-Port Ihres DSL- oder Kabelmodems.
    Router verbinden - Schritt 2
  3. Verbinden Sie ein weiteres Ethernet-Kabel vom Ethernet-Port Ihres Computers mit einem der LAN-Ports des Routers. Sie können sich auch drahtlos mit dem Router über Ihren Computer verbinden. Verwenden Sie die mitgelieferte WLAN-Konfigurationskarte für den WLAN-Netzwerknamen (SSID) und das WLAN-Passwort des Routers. Führen Sie die Schritte 4 und 5 aus, bevor Sie versuchen, eine Verbindung herzustellen.
  4. Stecken Sie das Stromkabel wieder in Ihr DSL- oder Kabelmodem. Bitte warten Sie etwa eine Minute, bevor Sie fortfahren.
    Router verbinden - Schritt 4
  5. Stecken Sie das Netzteil in Ihren Router und schließen Sie es an eine verfügbare Steckdose oder einen Überspannungsschutz an. Wenn die Power-LED nicht aufleuchtet, drücken Sie den Ein-/Ausschalter auf der Rückseite des Routers.
    * Wenn Sie sich drahtlos verbinden, können Sie sich jetzt mithilfe der mitgelieferten WLAN-Konfigurationskarte für den WLAN-Netzwerknamen (SSID) und das WLAN-Passwort mit dem Router verbinden.
    Router verbinden - Schritt 5
  6. Nachdem der Router hochgefahren ist, überprüfen Sie, ob die Power- und Internet-LEDs beide leuchten. Fahren Sie mit der Router-Konfiguration fort.

Konfiguration

Es gibt zwei Möglichkeiten, Ihren Router zu konfigurieren:

  1. Webbrowser - Verwenden Sie einen Webbrowser von Ihrem Computer.
  2. QRS Mobile App - Verwenden Sie ein mobiles Gerät mit der D-Link QRS Mobile App.
    Weitere Informationen finden Sie im Abschnitt QRS Mobile Einrichtung.
  1. Webbrowser-Konfiguration
    1. Öffnen Sie einen Webbrowser (z. B. Internet Explorer, Chrome, Firefox oder Safari) und geben Sie http://dlinkrouter.local./ oder die IP-Adresse des Routers (http://192.168.0.1) ein.
      Konfiguration - Schritt 1
    2. Wenn der Begrüßungsbildschirm erscheint, klicken Sie auf Next (Weiter), um fortzufahren.
      Konfiguration - Schritt 2
    3. Der Router erkennt automatisch Ihren Internetverbindungstyp. Falls nicht, wählen Sie Ihre Internetverbindung aus und klicken Sie auf Next (Weiter), um fortzufahren.
      Konfiguration - Schritt 3

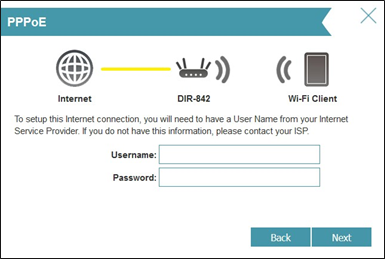

      DSL- (PPPoE-) Benutzer geben Ihren PPPoE-Benutzernamen und Ihr Passwort ein, die Sie von Ihrem Internetanbieter erhalten haben. Klicken Sie auf Next (Weiter), um fortzufahren.
      Konfiguration - Schritt 4
      Wenn Sie eine statische IP-Verbindung haben, geben Sie die IP-Informationen und DNS-Einstellungen ein, die Sie von Ihrem Internetanbieter erhalten haben. Klicken Sie auf Next (Weiter), um fortzufahren.
      Konfiguration - Schritt 5
    4. Erstellen Sie für das 2,4-GHz- und 5-GHz-Band einen Namen für Ihr WLAN-Netzwerk und ein Passwort. Ihre drahtlosen Geräte (d.h. Tablets, Smartphones und Laptops) müssen diese Informationen eingeben, um sich mit Ihrem drahtlosen Netzwerk verbinden zu können. Klicken Sie auf Next (Weiter), um fortzufahren.
      Konfiguration - Schritt 6
    5. Fahren Sie mit dem Einrichtungsassistenten fort, um die Konfiguration Ihres DIR-842 Routers abzuschließen. Nach Abschluss leuchtet die Internet-LED grün, was anzeigt, dass Ihr Router mit dem Internet verbunden ist.
      Herzlichen Glückwunsch! Sie haben die Router-Installation abgeschlossen.
  2. QRS Mobile Einrichtung
    1. Scannen Sie den Code unten oder suchen Sie nach "QRS Mobile" (QRS Mobile) (App Store oder Google Play), um die QRS Mobile App auf Ihr iPhone, iPad oder Android-Gerät herunterzuladen.
      iOS

      itunes.apple.com
      Android

      play.google.com
      QRS Mobile App
    2. Sobald Ihre App installiert ist, können Sie Ihren Router konfigurieren. Verbinden Sie sich drahtlos mit dem Router, indem Sie zu Ihrem WLAN-Dienstprogramm auf Ihrem Gerät gehen. Suchen Sie nach dem WLAN-Netzwerknamen, wie er auf der mitgelieferten WLAN-Konfigurationskarte/Aufkleber aufgeführt ist. Wählen Sie das Netzwerk aus und geben Sie dann das WLAN-Passwort ein.
      Konfiguration - Schritt 7
    3. Sobald verbunden, klicken Sie auf das und klicken Sie dann auf Start (Starten), um fortzufahren. Bitte folgen Sie den Anweisungen auf dem Bildschirm zum QRS Mobile (QRS Mobile) Symbol auf Ihrem Mobilgerät, um die Einrichtung abzuschließen.
    4. Wenn der Setup Complete (Einrichtung abgeschlossen) Bildschirm erscheint, klicken Sie auf Save (Speichern) und notieren Sie sich die Informationen auf Ihrer Begleitkarte für spätere Referenz.
      Hinweis: Um sich erneut mit Ihrem Router zu verbinden, starten Sie Ihr WLAN-Dienstprogramm, wählen Sie das neue von Ihnen erstellte WLAN-Netzwerk aus und geben Sie dann Ihr neues WLAN-Passwort ein.

Fehlerbehebung

Wie verbinde ich meine drahtlosen Geräte mit dem DIR-842 Router?

  1. Öffnen Sie Ihr WLAN-Dienstprogramm, das verfügbare drahtlose Netzwerke anzeigt.
  2. Wählen Sie den WLAN-Netzwerknamen aus, den Sie im Assistenten zugewiesen haben, und verbinden Sie sich.
    Hinweis: Wenn Sie den Einrichtungsassistenten nicht ausgeführt oder den Router auf die Werkseinstellungen zurückgesetzt haben, lesen Sie die beiliegende WLAN-Konfigurationskarte für den Standard-WLAN-Netzwerknamen und das WLAN-Passwort.

Sie können drahtlose Geräte auch über WPS mit dem DIR-842 Router verbinden:

  1. Drücken Sie die WPS-Taste am DIR-842 für drei Sekunden.
  2. Drücken Sie innerhalb einer Minute die WPS-Taste an Ihrem drahtlosen Gerät.
  3. Geben Sie bis zu zwei Minuten Zeit, um eine Verbindung herzustellen.
    Hinweis: Bei einigen Geräten müssen Sie sich möglicherweise bei einem Dienstprogramm anmelden, um den WPS-Vorgang zu starten. Lesen Sie das Benutzerhandbuch des Geräts, das Sie mit dem Router verbinden möchten, wenn Sie nicht wissen, wie Sie den WPS-Vorgang starten.

Wie ändere ich die WLAN-Einstellungen am DIR-842 Router?

  1. Öffnen Sie einen Webbrowser (z. B. Internet Explorer, Chrome, Firefox oder Safari) und geben Siehttp://dlinkrouter.local./ ein. Sie können auch die IP-Adresse des Routers (http://192.168.0.1) eingeben.
  2. Geben Sie auf dem Anmeldebildschirm das Router-Passwort ein, das Sie im Assistenten erstellt haben (standardmäßig kein Passwort).
  3. Gehen Sie zuSetup (Einrichtung) > Wireless Settings (WLAN-Einstellungen) > Manual Wireless Network Setup (Manuelle WLAN-Netzwerkeinrichtung), um einen neuen WLAN-Netzwerknamen (SSID) und ein WLAN-Passwort zu erstellen.

GPL Code Erklärung

Dieses D-Link-Produkt enthält Software-Code, der von Dritten entwickelt wurde, einschließlich Software-Code, der der GNU General Public License ("GPL") (GNU General Public License) oder der GNU Lesser General Public License ("LGPL") (GNU Lesser General Public License) unterliegt. Gegebenenfalls sind die Bedingungen der GPL und LGPL sowie Informationen zum Zugang zum in diesem Produkt verwendeten GPL-Code und LGPL-Code für Sie verfügbar unter: http://tsd.dlink.com.tw/GPL.asp
Der in diesem Produkt verwendete GPL-Code und LGPL-Code wird OHNE JEGLICHE GEWÄHRLEISTUNG verbreitet und unterliegt den Urheberrechten eines oder mehrerer Autoren. Einzelheiten entnehmen Sie bitte dem GPL-Code und dem LGPL-Code für dieses Produkt sowie den Bedingungen der GPL und LGPL.

Schriftliches Angebot für GPL- und LGPL-Quellcode
Sofern solche spezifischen Lizenzbedingungen Sie zum Quellcode dieser Software berechtigen, stellt D-Link auf schriftliche Anfrage per E-Mail und/oder traditioneller Post die entsprechenden GPL- und LGPL-Quellcodedateien auf CD-ROM gegen eine Schutzgebühr zur Deckung von Versand- und Medienkosten zur Verfügung, wie es unter der GPL und LGPL zulässig ist.
Bitte richten Sie alle Anfragen an:
E-Mail:
GPLCODE@dlink.com
Postanschrift:
Attn: GPLSOURCE REQUEST D-Link Systems, Inc.
17595 Mt. Herrmann Street Fountain Valley, CA 92708

Technischer Support

Haben Sie Probleme bei der Installation Ihres neuen Produkts? Die Website von D-Link enthält die neueste Benutzerdokumentation und Software-Updates für D-Link-Produkte. Kunden aus den USA und Kanada können den technischen Support von D-Link über unsere Website kontaktieren.

Vereinigte Staaten
Internet: http://support.dlink.com 		Kanada
Internet: http://support.dlink.ca
