EINHELL TC-MX 1400-2 E Handbuch

Sicherheitsvorschriften

Lesen Sie die Bedienungsanleitung, um das Verletzungsrisiko zu reduzieren.

Gehörschutz tragen. Die Einwirkung von Lärm kann Gehörschäden verursachen.

Atemschutzmaske tragen. Beim Bearbeiten von Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Verwenden Sie das Gerät niemals für Materialien, die Asbest enthalten!

Schutzbrille tragen. Arbeitsbedingte Funken oder vom Gerät ausgestoßene Splitter, Späne und Staub können zu Sehstörungen führen.

Schalten Sie die Gänge nur bei Stillstand der Bohrmaschine. Bei Nichtbeachtung dieses Hinweises kann das Getriebe beschädigt werden.

Bei der Verwendung des Geräts müssen einige Sicherheitsvorkehrungen beachtet werden, um Verletzungen und Schäden zu vermeiden. Bitte lesen Sie die vollständige Bedienungsanleitung und die Sicherheitsvorschriften sorgfältig durch. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät an eine andere Person weitergeben, übergeben Sie auch diese Bedienungsanleitung und Sicherheitsvorschriften. Wir können keine Haftung für Schäden oder Unfälle übernehmen, die aus der Nichtbeachtung dieser Anweisungen und der Sicherheitshinweise entstehen.

Lesen Sie alle Sicherheitsinformationen, Anweisungen, Abbildungen und technischen Daten, die mit diesem Elektrowerkzeug geliefert werden oder darauf angegeben sind. Die Nichtbeachtung der folgenden Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitsinformationen und Anweisungen für zukünftige Referenzen an einem sicheren Ort auf.

Aufbau und Lieferumfang

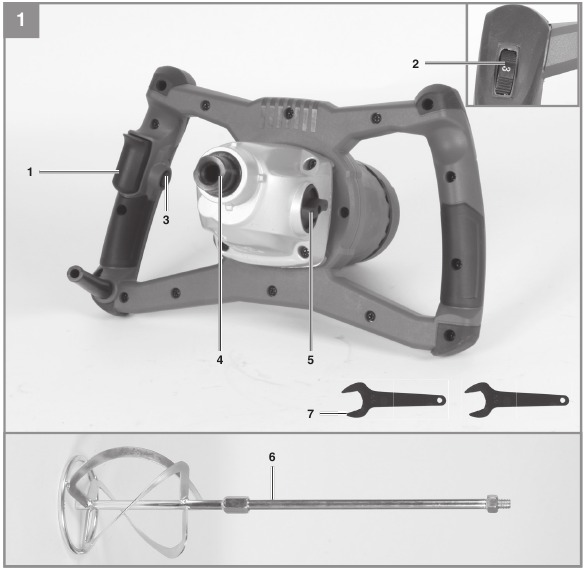

Aufbau

(Abb. 1)

1. Ein-/Ausschalter
2. Drehzahlregler
3. Feststelltaste für Ein-/Ausschalter
4. Rührwerkzeugaufnahme
5. Gangwahlschalter
6. Rührwerkzeug
7. Maulschlüssel

Lieferumfang

Bitte überprüfen Sie, ob der Artikel vollständig dem Lieferumfang entspricht. Sollten Teile fehlen, wenden Sie sich bitte spätestens innerhalb von 5 Werktagen nach dem Kauf des Produkts und unter Vorlage eines gültigen Kaufbelegs an unser Service-Center oder die Verkaufsstelle, in der Sie Ihren Kauf getätigt haben. Beachten Sie auch die Garantietabelle in den Serviceinformationen am Ende der Bedienungsanleitung.

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
• Entfernen Sie das Verpackungsmaterial sowie jegliche Verpackungs- und/oder Transportsicherungen (falls vorhanden).
• Prüfen Sie, ob alle Artikel geliefert wurden.
• Überprüfen Sie Gerät und Zubehör auf Transportschäden.
• Bewahren Sie die Verpackung, wenn möglich, bis zum Ende der Garantiezeit auf.

Das Gerät und das Verpackungsmaterial sind kein Spielzeug. Lassen Sie Kinder nicht mit Plastiktüten, Folien oder Kleinteilen spielen. Es besteht Erstickungs- oder Verschluckungsgefahr!

• Farb- und Mörtelrührer
• Rührwerkzeug
• Maulschlüssel (2x)
• Original-Bedienungsanleitung
• Sicherheitshinweise

Bestimmungsgemäße Verwendung

Die Maschine wurde zum Mischen von flüssigen und pulverförmigen Baustoffen wie Farbe, Mörtel, Kleber, Putz und ähnlichen Substanzen entwickelt. Die entsprechende Rührwirkung (die von der Konsistenz der Materialien und der zu mischenden Menge abhängt) muss für das entsprechende Rührwerkzeug eingestellt werden.
Das Gerät darf nur für den vorgeschriebenen Zweck verwendet werden. Jede andere Verwendung gilt als Missbrauch. Der Benutzer/Betreiber und nicht der Hersteller haftet für Schäden oder Verletzungen jeglicher Art, die daraus resultieren.
Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz in gewerblichen, handwerklichen oder industriellen Anwendungen konzipiert wurden. Unsere Garantie erlischt, wenn die Maschine in gewerblichen, handwerklichen oder industriellen Betrieben oder für gleichwertige Zwecke verwendet wird.

Technische Daten

Netzspannung:	220-240 V~ 50 Hz
Leistungsaufnahme	1400 W
Leerlaufdrehzahl:	0-480 / 0-780 min
Rührwerkzeugaufnahme:	M14
Schutzklasse:	II/
Gewicht:	3.19 kg
LpA Schalldruckpegel	88.6 dB(A)
KpA Unsicherheit	3 dB
LWA Schallleistungspegel	99.6 dB(A)
KWA Unsicherheit	3 dB

Geräusch und Vibration
Geräusch- und Vibrationswerte wurden gemäß EN 62841 gemessen.

Gehörschutz tragen.
Die Einwirkung von Lärm kann Gehörschäden verursachen.
Gesamtvibrationswerte (Vektorsumme aus drei Richtungen) gemäß EN 62841 ermittelt.

Rechter Griff
Schwingungsemissionswert a_h = 0.718 m/s²
K Unsicherheit = 1.5 m/s²

Linker Griff
Schwingungsemissionswert a_h = 1.146 m/s²
K Unsicherheit = 1.5 m/s²

Die angegebenen Schwingungsemissionswerte und angegebenen Geräuschemissionswerte wurden gemäß einer Reihe standardisierter Kriterien gemessen und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsemissionswerte und angegebenen Geräuschemissionswerte können auch zur ersten Expositionsbeurteilung verwendet werden.

Die Vibrations- und Geräuschemissionswerte können während des tatsächlichen Gebrauchs von den angegebenen Werten abweichen, je nachdem, wie das Elektrowerkzeug verwendet wird, insbesondere in Bezug auf die Art des Werkstücks, für das es verwendet wird.

Halten Sie die Geräuschemissionen und Vibrationen auf ein Minimum.

• Verwenden Sie nur Geräte, die sich in einwandfreiem Zustand befinden.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihren Arbeitsstil an das Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät bei Bedarf warten.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Schutzhandschuhe.

Restrisiken
Auch bei bestimmungsgemäßem Gebrauch dieses Elektrowerkzeugs können bestimmte Restrisiken nicht ausgeschlossen werden. Folgende Gefahren können im Zusammenhang mit der Konstruktion und dem Aufbau des Gerätes entstehen:

1. Lungenschäden bei Nichtverwendung einer geeigneten Staubschutzmaske.
2. Gehörschäden bei Nichtverwendung eines geeigneten Gehörschutzes.
3. Gesundheitsschäden durch Hand-Arm-Vibrationen, wenn das Gerät über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird.

Vor Inbetriebnahme des Gerätes

Bevor Sie das Gerät an das Stromnetz anschließen, stellen Sie sicher, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

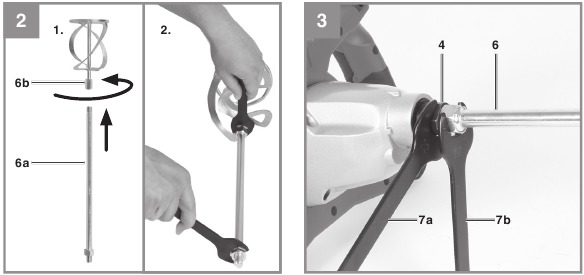

Mischerbaugruppe (Abb. 2-3):
Schrauben Sie zuerst das Mischerteil (6a) mit dem Mischerteil (6b) zusammen. Schrauben Sie anschließend den Mischer (6) in die Mischeraufnahme (4). Verwenden Sie dazu die beiden Schlüssel. Verwenden Sie einen der Schlüssel (7a), um die Mischeraufnahme (4) festzuhalten, und verwenden Sie dann den zweiten Schlüssel (7b), um den Mischer (6) festzuziehen. Gehen Sie in umgekehrter Reihenfolge vor, um den Mischer zu lösen. Stellen Sie sicher, dass der Mischer fest sitzt (ziehen Sie den Netzstecker).

Bedienung

EIN-/AUSSCHALTER

(Abb. 4/Pos. 1)
Befestigen Sie zuerst ein geeignetes Rührwerkzeug am Gerät (siehe "Vor Inbetriebnahme des Gerätes")
Stecken Sie den Netzstecker in eine geeignete Steckdose.

Einschalten:
Drücken Sie gleichzeitig die Feststelltaste (3) und den Ein-/Ausschalter (1).

Ausschalten:
Lassen Sie die Feststelltaste und den Ein-/Ausschalter (1) los.

Drehzahlregelung

(Abb. 5/Pos. 2)
Um die Drehzahl vorzuwählen, drehen Sie die Rändelschraube (2) am Schalter.

Festlegen des Drehzahlbereichs

(Abb. 6/Pos. 5)
Der Gangwahlschalter (5) ermöglicht Ihnen das Arbeiten innerhalb eines bestimmten Drehzahlbereichs.

Schalterstellung, Einstellung 1 (A)
Drehzahlbereich: hohes Drehmoment, niedrige Drehzahl

Schalterstellung, Einstellung 2 (B)
Drehzahlbereich: niedriges Drehmoment, hohe Drehzahl

Hinweis! Schalten Sie die Gänge nur bei Stillstand der Bohrmaschine. Bei Nichtbeachtung dieses Hinweises kann das Getriebe beschädigt werden.

Ersetzen des Netzkabels

Ist das Netzkabel dieses Gerätes beschädigt, muss es vom Hersteller oder dessen Kundendienst oder ähnlich geschultem Personal ersetzt werden, um Gefahren zu vermeiden.

Reinigung/Wartung und Bestellung von Ersatzteilen

Ziehen Sie immer den Netzstecker, bevor Sie mit Reinigungsarbeiten beginnen.

Reinigung

• Halten Sie alle Sicherheitseinrichtungen, Lüftungsschlitze und das Motorgehäuse so weit wie möglich frei von Schmutz und Staub. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Niederdruck-Druckluft aus.
• Wir empfehlen Ihnen, das Gerät sofort nach jedem Gebrauch zu reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Geräts angreifen. Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.

Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten nur von einem qualifizierten Elektriker überprüfen.

Die Kohlebürsten dürfen nur von einem qualifizierten Elektriker ausgetauscht werden.

Wartung

Im Inneren des Gerätes befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

Bestellung von Ersatzteilen und Zubehör

Bitte geben Sie bei der Bestellung von Ersatzteilen folgende Informationen an:

• Gerätetyp
• Artikelnummer des Gerätes
• Identifikationsnummer des Gerätes
• Ersatzteilnummer des benötigten Ersatzteils

Für unsere aktuellen Preise und Informationen besuchen Sie bitte www.Einhell-Service.com

Tipp! Für gute Ergebnisse empfehlen wir hochwertiges Zubehör von !
www.kwb.eu
welcome@kwb.eu

Lagerung

Lagern Sie das Gerät und Zubehör an einem dunklen und trockenen Ort bei Temperaturen über dem Gefrierpunkt. Die ideale Lagertemperatur liegt zwischen 5 und 30°C. Lagern Sie das Elektrowerkzeug in seiner Originalverpackung.

Referenzen

• Einhell Service
• http://www.kwb.eu
