M-VAVE CUBE BABY Handbuch

Einleitung

Der Cube Baby ist ein tragbarer, multifunktionaler Gitarreneffektor mit drei editierbaren Presets. Benutzer können die Effektkette anpassen und ihre Einstellungen speichern. Er verfügt über einen eingebauten Akku, 9 Vorverstärkerauswahlen, Chorus, Phaser, Delay, Reverb, 8 IR-Boxen-Slots und ein Stimmgerät. Das Gerät unterstützt Handy-Aufnahmen, Bluetooth und kann als Computer-Soundkarte fungieren, was es zu einem exzellenten Begleiter für Ihre Gitarre macht.

Stromversorgung

Der Cube Baby wird von einem eingebauten Akku betrieben, der bei voller Ladung bis zu 6 Stunden hält.
* Aufladen: Verwenden Sie einen 5V-Adapter oder eine Powerbank. Das Aufladen mit einem DC 5V/2A-Adapter dauert etwa 2 Stunden für eine vollständige Ladung.

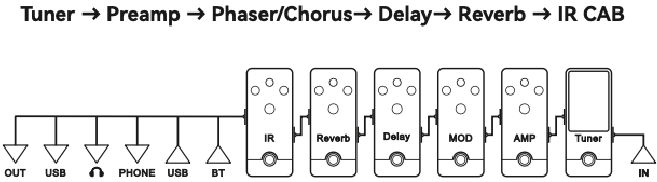

Effektkette

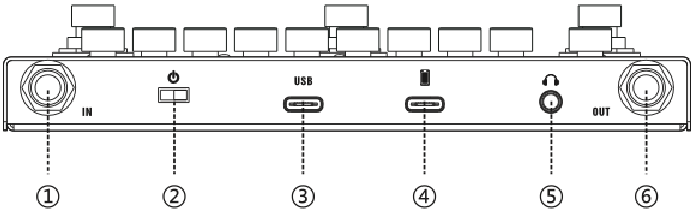

Rückseite

1. IN: 6,35-mm-MONO-Audioeingangsbuchse.
2. Netzschalter.
3. USB-Buchse: Zum Laden des Akkus und zum Verbinden mit einem Computer zur Bearbeitung von Presets und zum Importieren von IRs.
4. Audio-Ausgangsbuchse: Unterstützt Handy-Aufnahmen.
5. Kopfhörerausgang.
6. OUT: 6,35-mm-MONO-Audioausgangsbuchse.

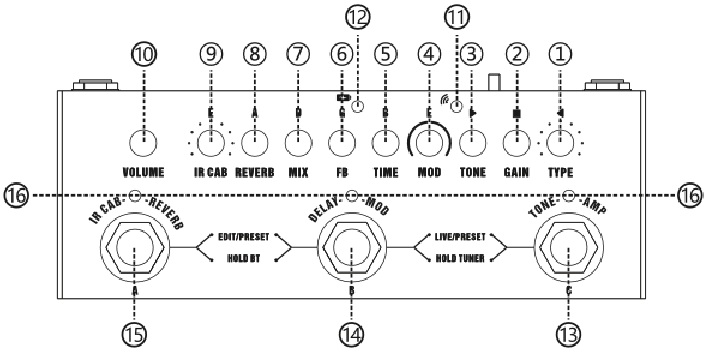

Vorderseite

1. TYPE: Auswahl aus 9 Vorverstärkeroptionen.
2. GAIN: Gain einstellen.
3. TONE: Helligkeit steuern.
4. MOD: Für Chorus-/Phaser-Effekte.
5. TIME: Rückkopplungsgeschwindigkeit für Delay einstellen.
6. FB: Anzahl der Delay-Wiederholungen steuern.
7. MIX: Wet/Dry-Verhältnis für Delay einstellen.
8. REVERB: Wet/Dry-Verhältnis für Reverb einstellen.
9. IR CAB: Auswahl aus 8 IR-Boxen-Slots.
10. VOLUME: Gesamtlautstärkeregelung.
11. BT-Anzeige.
12. Ladeanzeige.
13. C Fußschalter.
14. B Fußschalter.
15. A Fußschalter.
16. 3 Effektanzeigen.

Effektmodul

Vorverstärker

• TYPE: Auswahl aus 9 verschiedenen Vorverstärkertypen.
• GAIN: Gain-Pegel einstellen.
• TONE: Helligkeit einstellen.

MOD

• MOD-Regler: Linke Hälfte für Chorus, rechte für Phaser. Mittelstellung schaltet MOD aus.

DELAY

• TIME: Rückkopplungsgeschwindigkeit einstellen.
• FB: Wiederholungsanzahl einstellen.
• MIX: Wet/Dry-Verhältnis steuern. Nach links drehen schaltet Delay aus.

REVERB

• REVERB: Wet/Dry-Verhältnis einstellen. Nach links drehen schaltet Reverb aus.

IR CAB

• IR CAB: Auswahl aus 9 IR-Slots; der erste Slot schaltet IR aus.

Stimmgerät

Im Stimmgerät-Modus repräsentieren die sechs Regler die Gitarrensaiten. Stimmen Sie die Saite, bis die entsprechende Regleranzeige aufleuchtet.
Anzeigen:

• >: Tonhöhe zu tief.
• ■: Korrekte Tonhöhe.
• <: Tonhöhe zu hoch.

Halten Sie die Fußschalter B+C für 2 Sekunden gedrückt, um in den Stimmgerät-Modus zu gelangen.

Bluetooth

Um Bluetooth zu aktivieren, halten Sie die Fußschalter A+B für 2 Sekunden gedrückt. Eine blaue Anzeige bedeutet, dass es verbunden ist und Musikwiedergabe von Ihrem Telefon ermöglicht. Ein blinkendes blaues Licht zeigt an, dass Bluetooth eingeschaltet, aber nicht verbunden ist.

Handy-Aufnahme

Verbinden Sie Ihr Telefon mit dem Cube Baby über ein Aufnahmekabel für hochwertige Aufnahmen.

Betriebsmodi

Der Cube Baby verfügt über drei Modi:

• LIVE Mode: Für Echtzeit-Performance.
• EDIT Mode: Zum Bearbeiten von Presets.
• PRESET Mode: Der Standardmodus für die Performance.

Moduswechsel:

• Tippen Sie B+C für den LIVE-Modus.
• Tippen Sie A+B für den EDIT-Modus.

PRESET Mode
Im PRESET-Modus können Sie drei gespeicherte Presets mit den A/B/C-Fußschaltern anhören und verwenden. Wenn alle Anzeigen aus sind, befindet sich das Gerät im Bypass-Modus.

LIVE Mode
Im LIVE-Modus können Effekte in Echtzeit angepasst werden. Die endgültige Ausgangslautstärke ist auf 80% eingestellt. Die A/B/C-Fußschalter steuern die entsprechenden Effekte. Halten Sie A/B/C gedrückt, um Ihre Einstellungen zu speichern.

EDIT Mode
Im EDIT-Modus bleiben die vorherigen Reglerdaten erhalten. Regleranzeigen zeigen den Effektstatus an. Nach der Bearbeitung kehren Sie in den PRESET-Modus zurück, um die Ausgangslautstärke einzustellen.

Effektkette anpassen

Um eine Effektkette ähnlich dem Preset "A" anzupassen:

1. Wechseln Sie in den LIVE-Modus (B+C).
2. Schalten Sie alle Effekte aus (außer VOLUME).
3. Stellen Sie den gewünschten VOLUME-Pegel ein.
4. Aktivieren Sie Effekte mit den Fußschaltern und stellen Sie die Regler ein.
5. Speichern Sie Ihre Einstellungen, indem Sie den A-Fußschalter für 2 Sekunden gedrückt halten.
6. Wechseln Sie in den PRESET-Modus, um Ihr neues Preset zu verwenden.

Software-Oberfläche

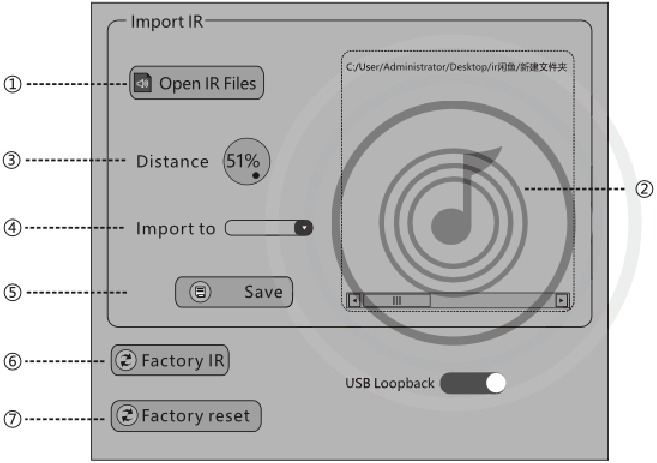

IR-Editor

1. IR-Dateien-Suchschaltfläche: Verwenden Sie diese, um IR-Dateien auf Ihrem Computer zu finden.
2. IR-Dateien-Anzeigeoberfläche: Zeigt die ausgewählten IR-Dateien an, sodass Sie diese anklicken und anhören können.
3. Mikrofonabstands-Simulator: Passen Sie den Abstand zwischen Mikrofon und Lautsprecher an. Geringere Abstände führen zu lauterem Klang; größere Abstände verringern die Lautstärke. Hinweis: Bei 100% Abstand ist kein Ton zu hören.
4. IR-Speicherort: Wählen Sie den Slot (1-8), in dem Sie die IR-Dateien auf dem Cube Baby speichern möchten.
5. Speichern-Schaltfläche: Klicken Sie hier, um Ihre IR-Einstellungen zu speichern.
6. Werksreset-Option: Klicken Sie auf diese Schaltfläche, um die IR-Parameter auf ihre Werkseinstellungen zurückzusetzen.
7. PRESETS Werksreset: Klicken Sie hier, um die Parameter der drei Presets auf ihre Werkseinstellungen zurückzusetzen.

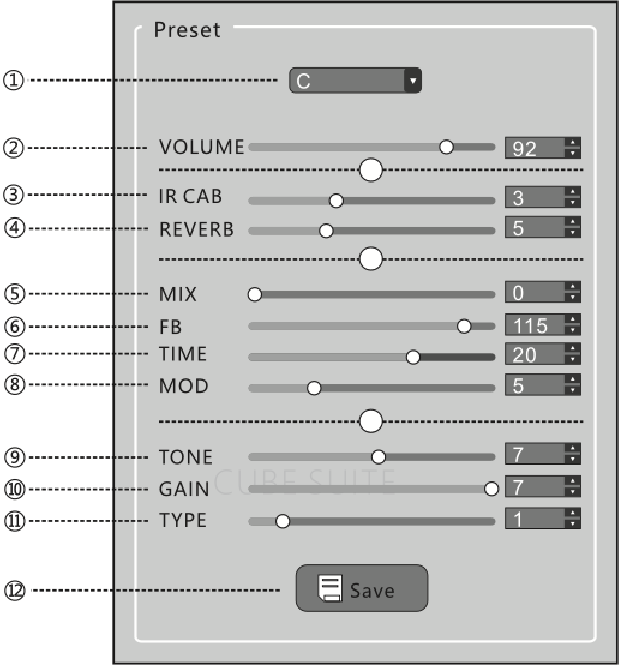

PRESETS Parameter-Editor

1. Preset auswählen: Wählen Sie das Preset, das Sie bearbeiten möchten. Wenn Software und Cube Baby auf dasselbe Preset synchronisiert sind, können Sie Änderungen in Echtzeit hören.
2. Effektketten-Pegel einstellen: Steuern Sie den Gesamtpegel der aktuellen Effektkette.
3. IR CAB einstellen: Ändern Sie die Einstellungen für die IR-Box.
4. Reverb einstellen: Ändern Sie die Reverb-Einstellungen.
5. Delay Wet/Dry-Verhältnis einstellen: Steuern Sie das Verhältnis von Wet- zu Dry-Signalen für Delay-Effekte.
6. Delay Echo-Wiederholungen einstellen: Legen Sie die Anzahl der Echos für den Delay-Effekt fest.
7. Delay Rückkopplungsgeschwindigkeit einstellen: Steuern Sie die Rückkopplungsgeschwindigkeit der Delay-Wiederholungen.
8. MOD Effektor-Editor: – 0-6: Chorus-Einstellungen bearbeiten. – 7-8: MOD-Effekte ausschalten. – 9-15: Phaser-Einstellungen bearbeiten.
9. Helligkeit einstellen: Steuern Sie die Helligkeit des Effekts.
10. Gain einstellen: Ändern Sie den Gain-Pegel.
11. Vorverstärker-Typ auswählen: Wählen Sie aus den verfügbaren Vorverstärkeroptionen.
12. Speichern-Schaltfläche: Klicken Sie hier, um das bearbeitete Preset zu speichern.

Technische Parameter

• Eingang: Standard 6,35-mm-Klinkenbuchse MONO/TS
• Ausgang: Standard 6,35-mm-Klinkenbuchse MONO/TS
• Sample Rate: 48KHz/24bit
• Akkukapazität: 780 mAh
• Größe: 161(L) x 57(B) x 17.5(H) mm
• Gewicht: 260 g
• Zubehör: Lade- und Aufnahmekabel

Wartung

• Halten Sie das Pedal trocken und setzen Sie es keinen extremen Temperaturen aus.
• Reinigen Sie das Pedal mit einem trockenen Tuch; vermeiden Sie die Verwendung von Flüssigkeiten oder abrasiven Materialien.
• Bewahren Sie das Pedal bei Nichtgebrauch an einem kühlen, trockenen Ort auf.

Sicherheitshinweise

• Vermeiden Sie es, das Pedal fallen zu lassen oder starken Stößen auszusetzen.
• Zerlegen Sie das Pedal nicht.
• Außerhalb der Reichweite von Kindern aufbewahren.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
