Einführung

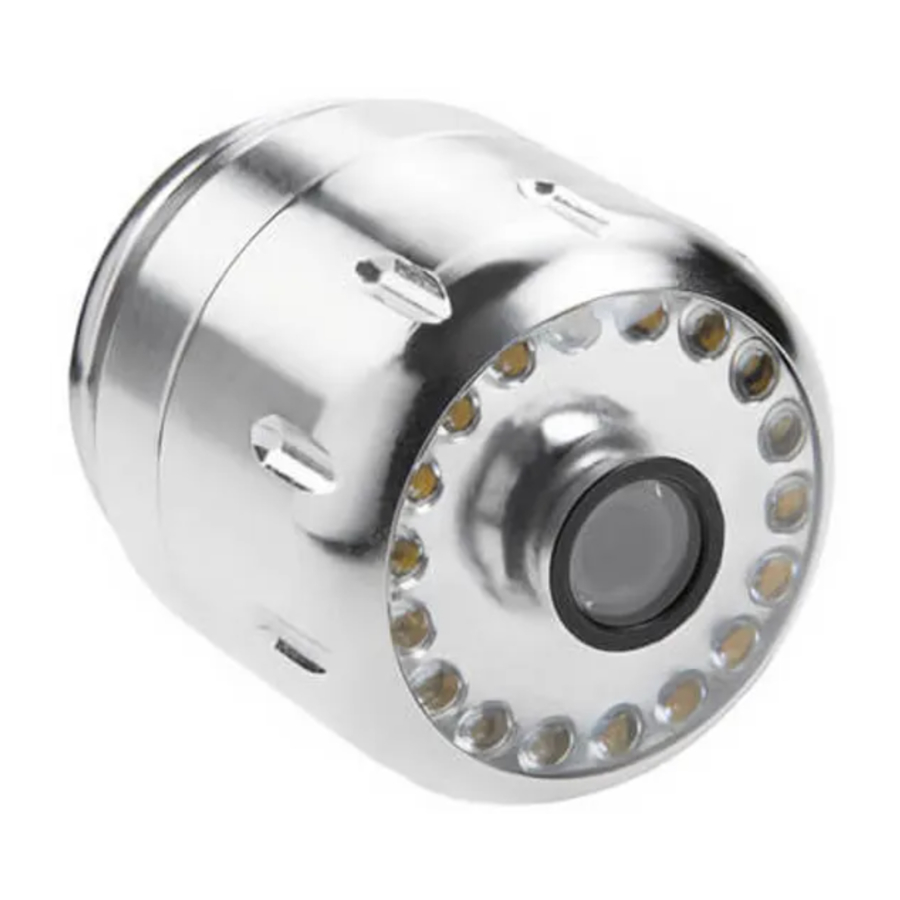

Diese Anleitung erklärt, wie Sie den Kamerakopf an einer SeeSnake Kamerarolle entfernen und installieren. Das Entfernen des Kamerakopfs kann für Wartungsarbeiten, zur Fehlerbehebung oder zur Inspektion von Komponenten im Inneren der Feder erforderlich sein.

Benötigte Werkzeuge & Materialien

• SeeSnake Spanner Wrench

Sicherheitssymbole
HINWEIS kennzeichnet Informationen, die sich auf den Schutz von Eigentum beziehen.

Entfernen des Kamerakopfs

1. Setzen Sie den Spanner Wrench auf die Feder, direkt hinter der Kamera.

2. Richten Sie die Kerbe im Spanner Wrench mit dem Ende der Federwindung aus.

3. Schrauben Sie die Feder von der Kamera ab.

4. Schrauben Sie die Arretierhülse von der Kamera ab.

5. Ziehen Sie die Kamera gerade aus dem Sondensockel.
   HINWEIS
   Um eine Beschädigung der Kamera-Anschlussstifte zu vermeiden, biegen oder verdrehen Sie die Kamera nicht, während Sie sie aus dem Anschluss ziehen.


Installieren des Kamerakopfs

1. Richten Sie die Stifte des Kamerakopfs an der Buchse der Sonde aus und drücken Sie sie zusammen.

2. Schieben Sie die Arretierhülse des Schiebekabels auf die Kamera.

3. Um sicherzustellen, dass die Sicherheitskabel gerade sind, wenn Sie die Kamera auf die Feder schrauben, drehen Sie die Kamera etwa 1,5 Umdrehungen zurück (gegen den Uhrzeigersinn).

4. Die Sonde verdreht sich, wenn Sie die Kamera auf die Feder schrauben. Drehen Sie die Kamera eine Umdrehung gegen den Uhrzeigersinn, um dem Verdrehen entgegenzuwirken, und schrauben Sie sie dann auf die Feder.

5. Schrauben Sie die Feder auf die Kamera, bis das Ende der Feder bündig mit dem Kamerakopf abschließt.
   HINWEIS
   Ziehen Sie die Feder nicht zu fest an.
