ieGeek ZY-E1 Handbuch

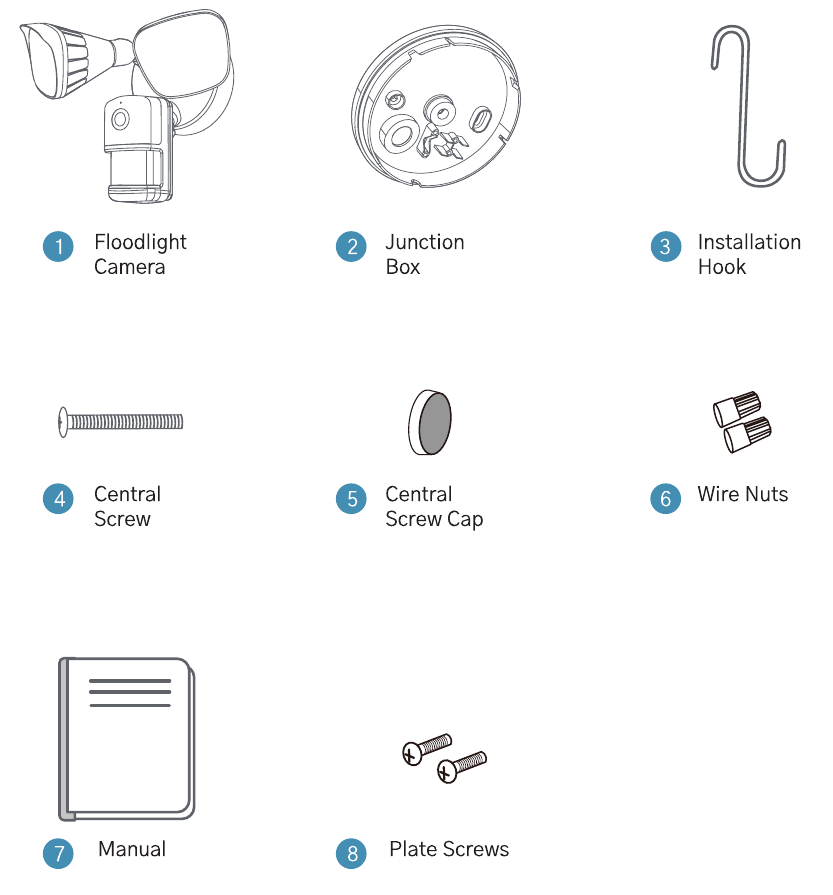

LIEFERUMFANG

Amerikanische Version

Europäische Version

Hinweis: Um Videos von der Flutlichtkamera streamen zu können, müssen Sie sicherstellen, dass die WLAN-Signalstärke am Installationsort der Flutlichtkamera stark genug ist. Um das Risiko eines Stromschlags, von Verletzungen oder Tod zu vermeiden, seien Sie immer vorsichtig, wenn Sie mit Elektrizität arbeiten. Denken Sie daran, einen professionellen Elektriker zu beauftragen, wenn Sie sich bei der Arbeit mit elektrischen Leitungen unsicher fühlen.

PRODUKTBESCHREIBUNG

1. Licht
2. Mikrofon
3. Linse
4. Statusleuchte

5. PIR
6. Reset-Taste
7. SD-Kartensteckplatz

Amerikanische Version

Europäische Version

INSTALLATION UND VERKABELUNG

Flutlichtkamera im Außenbereich montieren
Hinweis:

1. Ohne professionelle Anleitung ist es nicht gestattet, Teile des Produkts zu demontieren oder zu ersetzen. Dieses Handbuch dient nur als Referenz. Arbeiten mit Elektrizität sind gefährlich, wenn keine geeigneten Sicherheitsmaßnahmen getroffen werden. Wir empfehlen Ihnen, einen zugelassenen Elektriker zu beauftragen.
2. Stellen Sie sicher, dass die Wi-Fi-Signalstärke an der Installationsposition der Flutlichtkamera ausreichend ist. Wenn das Wi-Fi-Signal am Standort nicht stabil ist, kann dies zu einer Fehlfunktion der Flutlichtkamera führen. Sie könnten erwägen, die WLAN-Router näher an die Floodlight Camera zu rücken oder einen Wi-Fi-Repeater zu verwenden.

Benötigtes Werkzeug:

VORSICHTSMASSNAHMEN VOR DER INSTALLATION

1. Schalten Sie den Schutzschalter (Sicherung) in Ihrem Haus aus. Schalten Sie die Lichter EIN/AUS, um sicherzustellen, dass der Strom in Ihrem Haus ordnungsgemäß abgeschaltet ist.


   Stromschlaggefahr!


Strom ist gefährlich. Die Stromzufuhr muss vor der Installation des Produkts unterbrochen werden.
Hinweis:

1. Bitte stellen Sie sicher, dass die Versorgungsspannung AC 100-240V beträgt.
2. Geeignete Erdungsvorrichtung.
3. Schließen Sie diese Beleuchtungsvorrichtung nicht an einen Dimmer oder eine Zeitschaltuhr an.
4. Beachten Sie bei der Kabelinstallation stets die Normen und Standards.
5. Nicht in der Nähe von brennbaren oder entzündlichen Oberflächen installieren.

2. Zwei Installationsmethoden:
   Der Benutzer kann die Floodlight Camera kopfüber aufhängen oder vertikal an der Wand installieren. Wählen Sie die Installationsmethode, die am besten zur Position Ihrer Anschlussdose passt.

   Dachmontage: Für die Überkopfmontage drehen Sie die Kamera bei vertikaler Positionierung bis zum Anschlag nach unten und drehen Sie die Kamera dann um 180 Grad im Uhrzeigersinn.


   Um das Risiko von Stromschlägen, Verletzungen oder Tod zu vermeiden, seien Sie immer vorsichtig, wenn Sie mit Elektrizität arbeiten. Denken Sie daran, einen professionellen Elektriker zu beauftragen, wenn Sie sich bei der elektrischen Verkabelung unwohl fühlen.
   Hinweis: Sollte die Kamera während der Installation herunterfallen, machen Sie sich keine Sorgen, die Kamera kann wieder montiert werden. Wenn Sie nicht wissen, wie Sie sie installieren sollen, kontaktieren Sie uns bitte unter service@iegeek.com

   Wandmontage: Für die vertikale Installation hängen Sie die Kamera mit dem mitgelieferten Haken an die Anschlussdose, damit Sie die Hände für die Verkabelung frei haben.
   Um das Risiko von Stromschlägen, Verletzungen oder Tod zu vermeiden, seien Sie immer vorsichtig, wenn Sie mit Elektrizität arbeiten. Denken Sie daran, einen professionellen Elektriker zu beauftragen, wenn Sie sich bei der elektrischen Verkabelung unwohl fühlen.
   Amerikanische Version

   Europäische Version


INSTALLATIONSSCHRITTE AMERIKANISCHE VERSION

1. Montieren Sie die Montageplatte an der Anschlussdose. Entfernen Sie die alte Floodlight aus der Anschlussdose und montieren Sie die Montageplatte an der Anschlussdose.
   Die Anschlussdose und vorhandene Stromkabel sind für die Installation der Floodlight Camera erforderlich.
   Die konkave Seite der Montageplatte muss nach außen zeigen.
   Hinweis:
   Die Anschlussdose und vorhandene Stromkabel sind für die Installation der Floodlight Camera erforderlich.
   Die konkave Seite der Montageplatte muss nach außen zeigen.

2. Erdkabel anschließen
   Verbinden Sie beide Erdungskabel (gelb oder grün) von der Anschlussdose und der Floodlight Camera und verbinden Sie die Kabel mit einer Drahtklemme.
   Hinweis:
   Wenn das vorhandene Erdungskabel bereits mit der Anschlussdose verbunden ist oder kein Erdungskabel vorhanden ist, schließen Sie das Erdungskabel der Floodlight Camera direkt an die Anschlussdose oder Montageplatte an.

3. Neutral- und Phasenleiter anschließen
   Verwenden Sie Drahtklemmen, um die Kabel der Floodlight Camera mit den restlichen Kabeln der Anschlussdose zu verbinden.
   Um das Risiko von Stromschlägen, Verletzungen oder Tod zu vermeiden, seien Sie immer vorsichtig, wenn Sie mit Elektrizität arbeiten. Denken Sie daran, einen professionellen Elektriker zu beauftragen, wenn Sie sich bei der elektrischen Verkabelung unwohl fühlen.


1. Verbinden Sie das weiße Kabel der Floodlight Camera mit dem weißen Kabel (Neutralleiter) der Anschlussdose.
2. Verbinden Sie das schwarze Kabel der Floodlight Camera mit dem schwarzen Kabel (Phasenleiter) der Anschlussdose.

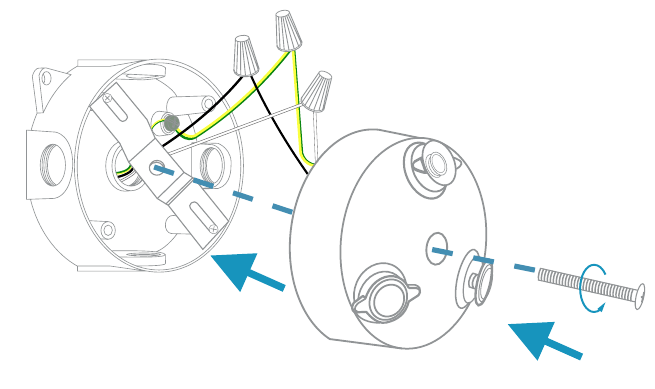

4. Die zentrale Schraube einsetzen
   1. Führen Sie die zentrale Schraube durch die Mitte der Floodlight Camera und ziehen Sie sie fest an.


2. Verwenden Sie die Kappe der zentralen Schraube, um die zentrale Schraube abzudecken und Rostbildung zu verhindern.


INSTALLATIONSSCHRITTE EUROPÄISCHE VERSION

1. Wasserdichten Stecker und Gewinde entfernen
   Hinweis: Wenn Sie keine vorhandenen Kabel im Außenbereich haben, wenden Sie sich an einen zugelassenen Elektriker, um die Kabel zu verlegen.

   1. Entfernen Sie den wasserdichten Stecker in der Anschlussdose
   2. Finden Sie die Kabelhalterung und das Gewinde

2. Anschlussdose installieren

   1. Richten Sie die beiden Befestigungslöcher vertikal aus, um eine stabile Montage zu gewährleisten.
   2. Bei Holzwänden KEINE Löcher vorbohren. Verwenden Sie die mitgelieferten Schrauben, um die Anschlussdose an der Wand zu befestigen.
   3. Bei Wänden aus harten Materialien, wie Ziegel oder Beton, bohren Sie Löcher mit einem 15/64 Zoll (6 mm) Bohrer und stecken Sie dann die mitgelieferten Dübel in die Löcher. Verwenden Sie die mitgelieferten Schrauben, um die Anschlussdose an der Wand zu befestigen.

3. Stromkabel an die Anschlussdose anschließen
   Lösen Sie die Schraube mit einem Schlitzschraubendreher. Verbinden Sie das Neutralleiterkabel („N“ blau) / Erdungskabel (grün/grün und gelb) / Phasenleiterkabel („L“ braun) jeweils mit dem Neutralleiter-/Erdungs-/Phasenleiteranschluss in der Anschlussdose. Sichern Sie die Kabel fest, um ein Herausrutschen zu verhindern.

4. Flutlichtkamera aufhängen
   Hängen Sie die Flutlichtkamera mit dem mitgelieferten Haken an die Anschlussdose.

5. Kabel anschließen
   Hinweis: Grüne und gelbe, braune und blaue Kabel müssen an die passenden Farben angeschlossen werden. Niemals über Kreuz verbinden.


1. Verbinden Sie das Erdungskabel der Floodlight Camera mit dem Erdungskabel des Kabelanschlusses in der Anschlussdose.
2. Verbinden Sie den Phasenleiter / Neutralleiter der Floodlight Camera jeweils mit dem Phasenleiter / Neutralleiter des Kabelanschlusses in der Anschlussdose.
3. Sichern Sie die Kabel mit einem Schlitzschraubendreher.

6. Die zentrale Schraube einsetzen
   1. Führen Sie die zentrale Schraube durch die Mitte der Floodlight Camera und ziehen Sie sie fest an.


2. Verwenden Sie die Kappe der zentralen Schraube, um die zentrale Schraube abzudecken und Rostbildung zu verhindern.


INSTALLATIONSWINKEL
Nach Abschluss der Installation können Sie die Kameraknöpfe an der Floodlight Camera drehen, um die Kamera auf den gewünschten Winkel einzustellen.

0-15 Grad ist der beste Winkel, je größer der Winkel, desto kleiner die PIR-Erfassungsreichweite

VORSICHTSMASSNAHMEN NACH DER INSTALLATION
Schalten Sie den Hauptschutzschalter (Sicherung) im Haus ein.



Stromschlaggefahr!

Um zu überprüfen, ob die Floodlight Camera funktioniert, prüfen Sie, ob die LED-Anzeige rot leuchtet.
Wenn die Betriebsanzeige der Flutlichtkamera nicht leuchtet, ist die Stromversorgung ausgefallen. Dies kann folgende Ursachen haben:

1. Die Kabel in der Anschlussdose sind nicht unter Spannung. Es handelt sich um ungültige Kabel.
2. Die drei Kabel des Neutralleiters, Phasenleiters und Erdungskabels sind in falscher Reihenfolge angeschlossen.
3. Die drei Kabel des Neutralleiters, Phasenleiters und Erdungskabels haben einen schlechten Kontakt mit der wasserdichten Klemme.

Falls die Floodlight Camera nicht mit Strom versorgt wird, schalten Sie den Schutzschalter aus, bevor Sie die Verkabelung der Floodlight Camera überprüfen. Um das Risiko von Stromschlägen, Verletzungen oder Tod zu vermeiden, seien Sie immer vorsichtig, wenn Sie mit Elektrizität arbeiten. Denken Sie daran, einen professionellen Elektriker zu beauftragen, wenn Sie sich bei der elektrischen Verkabelung unwohl fühlen.

APP-DOWNLOAD UND KAMERAEINSTELLUNGEN

1. Laden Sie die 'CloudEdge' App herunter
   Suchen Sie "Cloudedge" (Cloudedge) im App Store oder bei Google Play, oder scannen Sie den untenstehenden QR-Code, um sie auf Ihrem Smartphone herunterzuladen und zu installieren.
   Im App Store herunterladen


   Bei Google Play herunterladen


   HINWEIS: Bitte ERTEILEN Sie die 2 untenstehenden Berechtigungen, wenn Sie die App zum ersten Mal einrichten.

1. Erlauben Sie CloudEdge den Zugriff auf mobile Daten und WLAN, da es sonst fehlschlägt, die IP-Kamera hinzuzufügen.
2. Erlauben Sie CloudEdge, Push-Nachrichten zu empfangen, da das Mobiltelefon sonst keine Alarm-Push-Benachrichtigungen erhält, wenn eine Bewegungserkennung oder ein akustischer Alarm ausgelöst wird.


2. Konto registrieren
   Neue Benutzer müssen sich per E-Mail registrieren. Die einzelnen Schritte sind wie folgt:
   1. Klicken Sie auf 'Register' (Registrieren).
   2. Folgen Sie den Schritten, um die Registrierung des Kontos abzuschließen.
   3. Log in (Anmelden).
      Tipps:
      1. Bitte verwenden Sie eine korrekte E-Mail-Adresse.
      2. Bitte wählen Sie den korrekten Ländercode.
      3. Wenn Sie ein neues Konto registrieren, wählen Sie bitte die Region, in der Sie sich tatsächlich befinden. (Verschiedene registrierte Regionen können die Kamera nicht teilen.)
3. WLAN verbinden
   HINWEIS: Bitte beachten Sie, dass die Kamera nur mit 2,4G-WLAN funktioniert und 5G-WLAN nicht unterstützt.
   1. Starten Sie die CloudEdge App, klicken Sie auf + und wählen Sie "Floodlight Camera" (Flutlichtkamera).
   2. Befolgen Sie die Anweisungen, um sicherzustellen, dass die Kamera aktiviert ist. (Die Anzeigeleuchte leuchtet rot und blinkt langsam).
   3. Wählen Sie die 2.4Ghz WLAN-SSID aus und geben Sie das Passwort ein, tippen Sie auf "Next" (Weiter).
   4. Wählen Sie "QR Code Configuration" (QR-Code-Konfiguration) und richten Sie den QR-Code im Abstand von 15 cm auf das Kameraobjektiv aus, bis der QR-Code erkannt wird. Nachdem Sie den Ton "Bugu" (Bugu) gehört haben, tippen Sie auf " Hear Tone" (Ton hören).

5. Nachdem Sie auf "Hear tone" (Ton hören) geklickt haben, beginnt die Kamera mit der WLAN-Verbindung. Wenn die Verbindung abgeschlossen ist, springt die App zur Seite "Search to Device" (Gerät suchen), wo Sie den Kameranamen bearbeiten können. Klicken Sie dann auf "DONE" (Fertig), um zur Geräteliste "My Device" (Meine Geräte) zu wechseln. Jetzt können Sie Echtzeit-Videos ansehen.


Was tun, wenn es Probleme mit der WLAN-Verbindung gibt?

1. Bitte stellen Sie sicher, dass Sie 2,4 GHz WLAN verwendet haben. Unserer Erfahrung nach sind die Gründe für das Scheitern der WLAN-Verbindung bei den meisten Benutzern die falsche Auswahl des WLAN-Formats und die falsche Verwendung von 5GHz-WLAN zum Hinzufügen der Kamera.
2. Stellen Sie sicher, dass Sie das richtige WLAN-Passwort und eine reibungslose Netzwerkgeschwindigkeit verwenden.
3. Stellen Sie die WLAN-Signalstärke an der Position sicher, an der die Flutlichtkamera installiert werden soll. Wenn das WLAN-Signal am Standort nicht reibungslos ist, kann dies dazu führen, dass die Flutlichtkamera nicht ordnungsgemäß funktioniert. Sie könnten in Betracht ziehen, die WLAN-Router näher an die Flutlichtkamera zu rücken oder einen WLAN-Repeater zu verwenden.
4. Setzen Sie das Produkt auf die Werkseinstellungen zurück, starten Sie den Router neu und fügen Sie es erneut hinzu.

Sollte der obige Versuch erfolglos sein, wenden Sie sich bitte an den Kundendienst der Marke, um Hilfe zu erhalten.

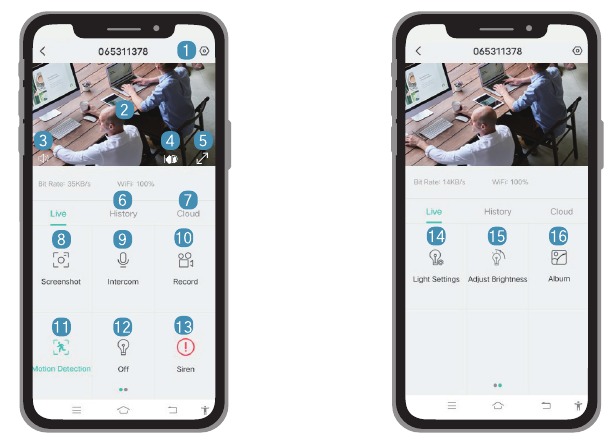

FUNKTIONSEINFÜHRUNG

1. Parametereinstellungen (Alarmeinstellungen, Video, Beleuchtung, Geräteinformationen, Firmware-Upgrade usw.)
2. Echtzeit-Videobildschirm
3. Mikrofon ein-/ausschalten
4. Bildeinstellung (SD-, HD-, FHD-Option)
5. Vollbildanzeige
6. SD-Karten-Videowiedergabe
7. Cloud-Speicher-Videowiedergabe
8. Manueller Screenshot
9. Sprach-Intercom (drücken und halten zum Sprechen)
10. Manuelles Aufnehmen von Videoclips
11. Alarm ein-/ausschalten

12. LED-Licht ein-/ausschalten
13. Sirenenalarm ein-/ausschalten
14. Lichteinstellungen (PIR-Verknüpfungssteuerung, Beleuchtungsplan)
15. LED-Lichthelligkeitsanpassung
16. Album (Speichern von Screenshots und manuellen Videodateien)

Lichteinstellungen

1. Bewegung für Lichter: Stellen Sie die PIR-Erkennungsempfindlichkeit ein. In der Nachtumgebung leuchten die LED-Lichter auf, wenn der PIR-Sensor sich bewegende Objekte erkennt.
2. Lichtplan: Die LED-Lichter sind während des eingestellten Zeitraums immer eingeschaltet.
3. Helligkeit anpassen: Unterstützt 7-stufige LED-Helligkeitsanpassung.

GERÄTETEILUNG

Wie andere auf die Flutlichtkamera zugreifen können?
Diese Funktion über 'Device Share' (Gerät teilen) realisieren.

1. Laden Sie Ihre Freunde ein, die 'CloudEdge' App herunterzuladen, zu installieren und sich anzumelden.
2. Klicken Sie auf das Symbol 'Device Share' (Gerät teilen), um das Bedienungsvideo anzusehen, und folgen Sie den Schritten, um die Geräteteilung abzuschließen.

Tipps: Wenn Sie eine Freigabe haben, stellen Sie bitte sicher, dass das App-Konto in denselben Regionen registriert ist. Andernfalls wird die Freigabe nicht erfolgreich sein.

SD-KARTENAUFNAHME

Die SD-Karte ist nicht im Lieferumfang enthalten. Bitte erwerben Sie diese selbst, wenn Sie eine SD-Karte zum Speichern von Dateien benötigen.

Anforderungen an die SD-Karte

1. Es wird empfohlen, San Disk, Samsung und andere Markenkarten zu verwenden;
2. Unterstützt 2-128 GB Kapazität;
3. Es wird empfohlen, eine standardmäßige Class 10 Micro-SD-Karte zu verwenden;
4. Unterstützt nur das FAT32-Format.

Hinweis: Wenn Sie eine Speicherkarte in den SD-Kartensteckplatz der Flutlichtkamera einlegen, bevor Sie sie einschalten, beginnt die Flutlichtkamera automatisch mit der Videospeicherung. Sie können die Ereignisaufzeichnung oder die Ganztagesaufzeichnung einstellen. So sehen Sie das Video auf der SD-Karte an:

1. Klicken Sie in der App auf 'History' (Verlauf) oder die Schaltfläche 'video playback' (Videowiedergabe) des Alarminformationssymbols, um die Videowiedergabeschnittstelle aufzurufen. Ziehen Sie die Zeitachse oder wählen Sie den Alarmpunkt aus, um die gewünschte Aufnahmezeit zu finden.
2. Stecken Sie die SD-Karte in den Computer. Die Videodateien sind im MP4-Format. Sie können den Player direkt verwenden, um das Video abzuspuspielen.


FAQs

Was tun, wenn das Gerät als offline angezeigt wird?

1. Überprüfen Sie, ob das Gerät eingeschaltet ist und ob die Betriebsanzeige des Geräts normal leuchtet.
2. Überprüfen Sie, ob das WLAN-Netzwerk in gutem Zustand ist, und starten Sie den Router neu.
3. Wenn das Gerät zu weit vom Router entfernt ist, kann es kein gutes WLAN-Signal empfangen. Es wird empfohlen, den Router näher zu platzieren oder einen WLAN-Verstärker hinzuzufügen, um die WLAN-Leistung zu verbessern.
4. Löschen Sie die Flutlichtkamera aus Ihrem CloudEdge-Konto und fügen Sie sie nach dem Zurücksetzen des Geräts erneut hinzu.
5. Überprüfen Sie, ob die Geräte-Firmware und die Anwendung die neueste Version sind.

Wie gehe ich vor, wenn ich den Router oder das WLAN-Passwort aktualisieren möchte?
Löschen Sie die Flutlichtkamera aus Ihrem CloudEdge-Konto. Verwenden Sie nach dem Zurücksetzen des Geräts das neue WLAN oder Passwort, um es erneut hinzuzufügen.

Was tun, wenn das historische Video nicht abgespielt werden kann?

1. Überprüfen Sie den SD-Kartenstatus unter "Settings" (Einstellungen), um sicherzustellen, dass die SD-Karte erfolgreich erkannt wurde.
2. Setzen Sie die SD-Karte erneut ein.
3. Formatieren Sie die SD-Karte in der Anwendung.
4. Versuchen Sie eine andere neue SD-Karte.

Der Alarm wird häufig ausgelöst. Wie kann ich ihn anpassen?

1. Senken Sie in der App die Empfindlichkeit des Bewegungserkennungsalarms.
2. Stellen Sie den Alarmbereich ein und steuern Sie den Alarmüberwachungsbereich nach Ihren Bedürfnissen.
3. Aktivieren Sie "Alarm when only people appear" (Alarm nur bei Personen), um nutzlose Alarme mittels Humanoiden-Algorithmus zu filtern.

Was soll ich tun, wenn das Telefon die Benachrichtigung nicht empfangen kann?

1. Aktivieren Sie die Push-Berechtigung der "CloudEdge" App im Telefonsystem.
2. Stellen Sie sicher, dass die Bewegungserkennung des Geräts erfolgreich eingeschaltet ist.
3. Starten Sie das Telefon neu. Versuchen Sie, den Cache zu leeren, wenn Ihr Telefon ein Android-System ist.
4. Überprüfen Sie, ob das Netzwerk gut ist.

Das LED-Licht schaltet sich nachts häufig ein. Wie kann ich das Problem lösen?
In der Anwendung unter "Motion for Lights" (Bewegung für Lichter) die PIR-Überwachungsempfindlichkeit senken.

Was soll ich tun, wenn die LED-Lichter immer eingeschaltet sind?

1. Überprüfen Sie, ob die Schaltfläche 'LED' (LED) in der App eingeschaltet ist.
2. Überprüfen Sie, ob ein Problem mit der Zeiteinstellung im 'Light Schedule' (Lichtplan) vorliegt.

Was soll ich tun, wenn die Kamera während der Installation herunterfällt?
Bitte machen Sie sich keine Sorgen, die Kamera kann wieder installiert werden. Wenn Sie nicht wissen, wie Sie sie installieren sollen, kontaktieren Sie uns bitte.

TECHNISCHER SUPPORT
Wenn Sie Hilfe benötigen, kontaktieren Sie bitte ieGeek, bevor Sie Ihr Produkt zurücksenden. Die meisten Fragen können über unser Online-Support-Center unter http://www.iegeek.com oder unsere After-Sales-E-Mail-Adresse service@iegeek.com beantwortet werden.
Bitte lesen Sie dieses Handbuch gründlich durch, bevor Sie diese drahtlose Überwachungskamera verwenden. Sollten Sie Probleme haben, senden Sie bitte Ihre Bestellnummer und das Problem an unsere After-Sales-E-Mail-Adresse: service@iegeek.com. Nach Erhalt Ihrer Nachricht werden wir Ihnen innerhalb von 24 Stunden eine schnelle Lösung anbieten.

1. Schalten Sie vor der Installation den Strom an der Sicherung oder am Schutzschalter ab.
2. Installieren Sie das Gerät nicht in der Nähe von brennbaren Oberflächen.
3. Die Flutlichtkamera muss von einem lizenzierten Elektriker installiert werden.
4. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur zu hoch oder zu niedrig ist. Vermeiden Sie es, das Gerät direkter Sonneneinstrahlung oder sehr feuchten Umgebungen auszusetzen.
5. Die geeignete Temperatur für das Produkt und Zubehör beträgt -20 °C bis 50 °C.

Offizielle Website: www.iegeek.com
Offizielle E-Mail: service@iegeek.com
