Getac F110 Handbuch

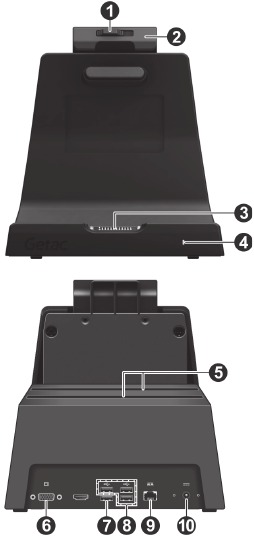

Komponenten identifizieren

Nr.	Komponente
	Entriegelungshebel
	Halteklammer
	Docking-Anschluss
	DC-In LED
	Akkufach
	VGA-Anschluss
	USB 3.0-Anschluss
	USB 2.0-Anschluss
	RJ45-Anschluss
	Stromanschluss

Installation

1. Schieben Sie den Entriegelungshebel nach rechts. Die Halteklammer fährt langsam nach oben.

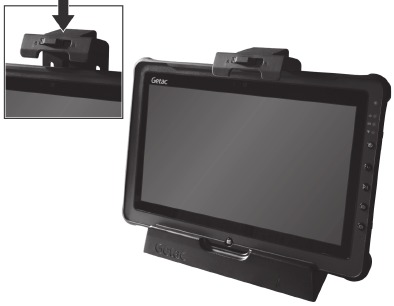

2. Legen Sie das F110 auf die Dockingstation. Drücken Sie die Halteklammer nach unten, bis sie einrastet.

3. Schließen Sie das Netzteil wie unten gezeigt an.
   Die DC-In-LED leuchtet auf und zeigt an, dass die Stromversorgung angeschlossen ist.

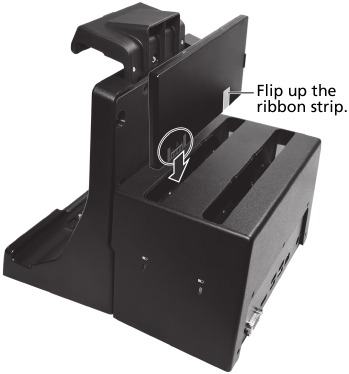

Akkupacks laden

Richten Sie den Anschluss des Akkupacks mit dem Anschluss des Akkufachs aus und setzen Sie den Akkupack in das Fach ein.

Halten Sie beim Einsetzen des Akkupacks das Flachbandkabel in einer hochgeklappten Position. Wird es nicht beachtet, kann ein eingeklemmtes Kabel im Akkufach zu schlechtem Kontakt des Akkuanschlusses führen.

Wenn ein Akkupack eingesetzt und die Büro-Dockingstation an die Stromversorgung angeschlossen ist, zeigt die Ladeanzeige an der Seite der Büro-Dockingstation den Ladestatus des Akkupacks an.

• leuchtet orange, wenn der Akku geladen wird.
• leuchtet grün, wenn der Ladevorgang des Akkus abgeschlossen ist.
• blinkt orange, wenn der Akkuladevorgang in einem anormalen Zustand ist.

Alle Akkupacks, einschließlich derer im Ladegerät und derer im F110 (wenn angedockt), werden parallel geladen.

Achten Sie beim Einsetzen oder Entfernen des Akkupacks darauf, dies gerade nach oben oder unten zu tun. Setzen Sie den Akkupack niemals schräg ein oder entfernen Sie ihn schräg, da dies die Anschlussstifte beschädigen kann.

Sicherheitshinweise

• Verwenden Sie im Ladegerät nur den Getac Akkupack des Modells BP3S1P2160-S / BP3S2P2160-S.
• Stecken Sie keine Fremdkörper in einen E/A-Anschluss.
• Berühren Sie die Anschlüsse der Büro-Dockingstation nicht.
• Versuchen Sie nicht, Verbindungen herzustellen, wenn sich Gegenstände zwischen dem Computer und der Büro-Dockingstation befinden. Dies könnte den Computer und die Büro-Dockingstation beschädigen.
• Versuchen Sie nicht, die Büro-Dockingstation zu bewegen, wenn sie mit dem Computer verbunden ist.
• Wenn der Computer bei angeschlossener Büro-Dockingstation eine Fehlfunktion aufweist, schalten Sie den Computer aus und trennen Sie die Büro-Dockingstation. Schließen Sie das Netzteil an den Computer an und prüfen Sie, ob der Computer normal funktioniert. Wenn der Computer normal funktioniert, könnte die Büro-Dockingstation eine Fehlfunktion haben.
•
  Stellen Sie keine Metallgegenstände oder Flüssigkeitsbehälter auf die Büro-Dockingstation. Wenn Metallgegenstände (wie Büroklammern und Münzen) oder verschüttete Flüssigkeiten in die Büro-Dockingstation gelangen, kann dies zu Brand oder Stromschlag führen. Ziehen Sie sofort das Netzkabel ab und entfernen Sie den Computer von der Büro-Dockingstation.
• Ziehen Sie das Netzkabel ab und entfernen Sie den Computer von der Büro-Dockingstation, wenn einer der folgenden Fälle eintritt:
  • die Büro-Dockingstation beschädigt ist
  • Rauch austritt
  • ein ungewöhnlicher Geruch austritt
  • die Büro-Dockingstation ungewöhnlich heiß ist

Die fortgesetzte Verwendung der Büro-Dockingstation bei Vorhandensein einer der oben genannten Bedingungen kann zu Brand oder Stromschlag führen.

• Wenn ein Netzstecker mit Schutzleiter (Erdung) am Netzkabel vorhanden ist, stecken Sie das Kabel immer in eine geerdete Steckdose. Deaktivieren Sie den Schutzleiter des Steckers/Kabels nicht.
• Stellen Sie das Produkt nicht auf eine instabile Oberfläche.
• Vermeiden Sie es, das Produkt Wasser auszusetzen, da dies zu einem Stromschlag führen kann.
• Das Ladegerät unterbricht den Ladevorgang, wenn die Eingangsspannung der Netzstromleitung instabil ist.
• Ziehen Sie das Netzkabel vom Ladegerät ab, wenn es nicht verwendet wird. Wenn das Ladegerät an Wechselstrom angeschlossen ist, befindet es sich auch bei vollständig geladenem Akku weiterhin im Standby-Modus.

Hersteller
Getac Technology Corporation
5F., Building A, No. 209, Sec.1, Nangang Road
Nangang Dist., Taipei City 11568
Taiwan
