Fermax DUOX Handbuch
INSTALLATION VON HAUSTÜRSPRECHANLAGE UND MONITOR
KONFIGURATION
MONITOR
Der im Kit enthaltene Monitor ist AB WERK VORPROGRAMMIERT.
Wenn das Kit 2 Leitungen hat, sind beide Monitore VORPROGRAMMIERT.
BEDIENTASTEN
 | Digitales Menü für interne Parameter-Einstellungen und Konfiguration. (Wenn der Monitor bereits programmiert wurde) |
 | Im Gespräch drücken, um die Tür zu öffnen. Im Standby-Modus Ruf an die Pförtnerzentrale (falls zutreffend). |
 | Zusatzfunktion, (kontaktieren Sie Ihren Installateur). |
 | Im Standby-Modus drücken, und es wird die Option des automatischen Starts mit verschiedenen Panels angezeigt. Durch sequenzielles Drücken von Panel 0, Panel 1, General Panel, (je nach den verfügbaren Panels). |
Der VEO Monitor verfügt über ein OSD-Menü, das über die Tasten des Monitors bedient wird, um auf die Benutzer- und Programmierfunktionen der Endgeräte zuzugreifen.
Die angezeigten Symbole werden mit den entsprechenden Tasten am Monitor verwaltet.
EINSTELLUNGEN
MONITOREINSTELLUNGEN
VIDEOEINSTELLUNGEN
Mit einem Bild auf dem Monitor, durch Drücken der Taste , (oder beim Empfang eines Anrufs, ohne abzuheben), drücken Sie die
Taste, um die Videoeinstellungen anzuzeigen.
Wählen Sie die Einstellungsoption und erhöhen oder verringern Sie mit
und
.
AUDIOEINSTELLUNGEN
Während der Audiokanal geöffnet ist, drücken Sie die
Taste, und ein Menübildschirm für diese Einstellung erscheint.
Erhöhen oder verringern Sie mit und , bis die gewünschte Einstellung erreicht ist.
Hinweis: Maximale Gesprächszeit: 90 Sekunden.
PANELEINSTELLUNGEN

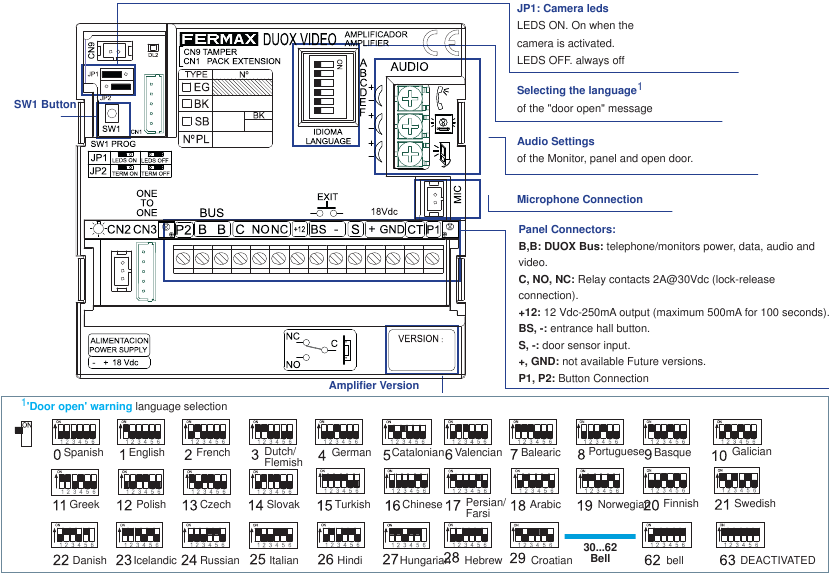

PANELS KODIEREN
Wenn mehr als ein Panel vorhanden ist, müssen Sie die Anzahl der Panels programmieren.
Weitere Details finden Sie im Handbuch des Cityline-Panels Cod. 97758 unter www.fermax.es).
KAMERAFOKUS/TÜRÖFFNER-AKTIVIERUNGSZEIT
Um das Kamerabild oder die Aktivierungszeit des Türöffners anzupassen, siehe die sprachgesteuerte Konfiguration in Tastenfeldern Cod. 97765. Anweisungen zu diesem Gerät sind enthalten.
TECHNISCHE MERKMALE
| TECHNISCHE DATEN DES PANELS | ||
| Stromversorgung | 18 Vdc | |
| Standby-Verbrauch | 240mA | |
| Audio-Aktivverbrauch | 560mA | |
| Audioleistung in Richtung Wohnbereich - Türstation | 2 W | |
| Audioleistung in Richtung Türstation - Wohnbereich | 0.15 W | |
| Betriebstemperatur | [-25º, +55ºC] / [-13º, 131ºF] | |
| Lautstärke in beide Richtungen regelbar. | ||
| Hinweis: Die Zeit, die der Verstärker benötigt, um nach dem Einschalten betriebsbereit zu sein, beträgt etwa 60 Sekunden. Während des Startvorgangs kann das Panel nicht bedient werden. | ||
| PANELWERTE | ||
| Türöffner-Aktivierungszeit | 01...99 Sek. (Standard: 03) | |
| Aktivierungszeit der Ausgangstaste | 00...99 Sek. (Standard: 06) / (deaktiviert: 00) | |
| Panel-Typ | Unterblock/Block/Haupteingang. (Standard: Block) | |
| Panel-Nummer | 0..9 (Standard: 00) | |
| - MASTER-Panel: nicht aktiv. | ||
| TECHNISCHE DATEN DES MONITORS (OSD TFT 4,3" Bildschirm) | ||
| Stromversorgung | 18 Vdc | |
| Standby-Verbrauch | 25 mA | |
| Audio- + Video-Verbrauch | 230 mA | |
| Betriebstemperatur | [-5º, +40ºC] / [23º, 104ºF] | |
GESCHOSS
SEKTIONEN-ABSTANDS-TABELLE
| Abstandstabelle - VIDEO-KIT-INSTALLATION MIT FILTER (1 UND 2 LEITUNGEN) | ||||
| KABELQUERSCHNITT |  ENDGERÄTE pro Haushalt ohne zusätzliche Stromquelle |  Maximale Entfernung (A) Quelle/Filter bis Panel (Panel-Türöffner) (i) |  Maximale Entfernung (A) Quelle/Filter bis Panel (OHNE Türöffner) |  Maximale Entfernung (B) Quelle/Filter bis Panel Weitest entferntes Endgerät |
| 2 x 1 mm2 | 1 | 50m | 90m | 200m |
| 2/3 | 30m | 70m | 50m | |
| 2 x 0,5 mm2 | 1 | 20m | 60m | 100m |
| 2/3 | 15m | 30m | 25m | |
| 2 x 0,2 mm2 | 1 | 10m | 20m | 45m |
| 2/3 | 5m | 15m | 10m | |
- (i) Für den 12Vdc Türöffner und max. Verbrauch 250mA, versorgt durch den Verstärker.
SCHALTPLAN KIT FÜR 2 LEITUNGEN
Hinweis: Für eine optimale Leistung empfehlen wir die Verwendung desselben Kabeltyps in der gesamten Installation. Keine Kabel verdoppeln.
SCHALTPLAN KIT FÜR 1 LEITUNG
Hinweis: Dieses Dokument zeigt die grundlegenden Konzepte für eine schnelle Inbetriebnahme.
- Cityline Video Duox Panels Cod. 97758.
- Monitor Duox Veo Cod. 97858.
- Duox Handbuch Cod. 970029.
