Anker SOLIX X1 Handbuch

Über dieses Handbuch

Dieses Dokument enthält Informationen und Gebrauchsanweisungen zu den Anker SOLIX X1 Power Module X1-H(5~12)K-T Serien oder hybriden dreiphasigen Leistungsmodulen.

Produkteinführung

Produktübersicht

Funktion
Die Anker SOLIX X1 Power Module X1-H(5~12)K-T Serie (kurz: Leistungsmodul) ist ein hybrides dreiphasiges Leistungsmodul, das eine umfassende Lösung für die Energiespeicherung zu Hause bietet.
Das Leistungsmodul kann mit Solarmodulen integriert werden, um überschüssige Energie in Elektrizität umzuwandeln, die Batterien zu laden, um die Energie in den Batterien zu speichern, und die Batterien zu steuern, um die Lasten mit Strom zu versorgen. Ohne Solar kann das Leistungsmodul mehrere Batteriemodule steuern, um während Stunden mit niedrigen Stromkosten zu laden und während Stunden mit hohen Stromkosten zu entladen.

Modell
Die folgende Tabelle listet die Anker SOLIX X1 Power Module Modelle auf, für die dieses Dokument gilt.

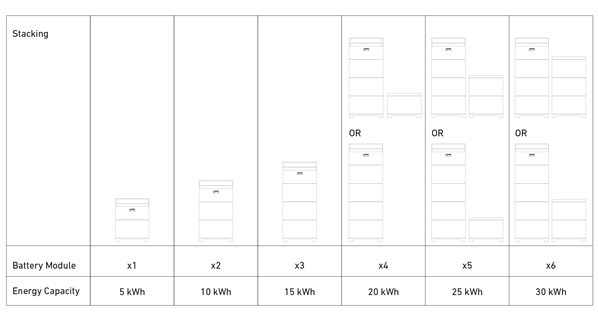

Batteriekapazität
Das Anker SOLIX X1 Power Module unterstützt bis zu sechs Anker SOLIX X1 Batteriemodule (Modell: X1-B5-H). Die folgende Tabelle listet die Stapelbeispiele und die entsprechende Energiekapazität auf.

Systemaufbau

Das Anker SOLIX X1 Power Module eignet sich für Energiespeichersysteme mit teilweiser Notstromversorgung für das Zuhause. Das System speichert Energie aus dem Netz oder von Solaranlagen und versorgt ausgewählte Lasten während eines Netzausfalls.

Neubauszenario

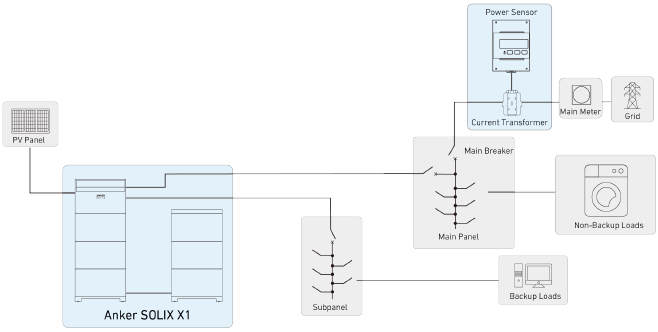

Das folgende Diagramm zeigt die Verkabelung für ein neues System.
Abbildung: Verkabelung eines neuen Systems.

Nachrüstszenario

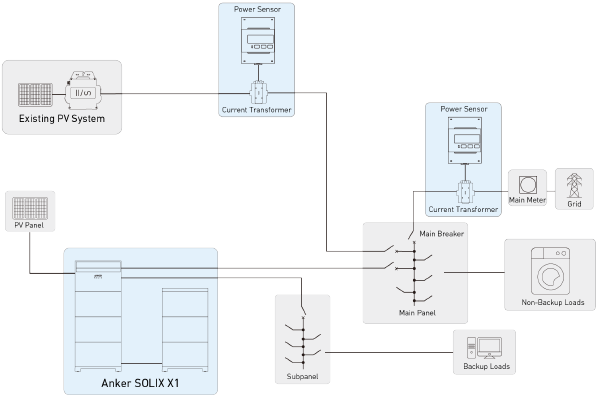

Das folgende Diagramm zeigt die Verkabelung für ein nachgerüstetes System.
Abbildung: Verkabelung eines nachgerüsteten Systems.

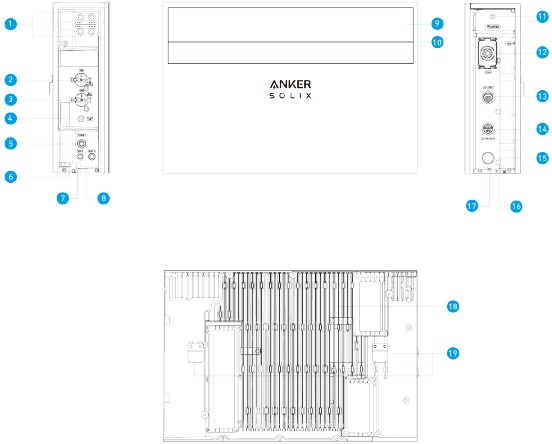

Produktaussehen

Abbildung: Aussehen des Anker SOLIX X1 Power Module X1-H(5~12)K-T.

1. PV-Stromanschlüsse (PV1+/PV1–, PV2+/PV2–)
2. PV-Schalter
   • Schalten Sie auf ON (EIN), um das angeschlossene PV-System einzuschalten.
   • Schalten Sie auf OFF (AUS), um das angeschlossene PV-System auszuschalten.
3. BAT-Schalter
   • Schalten Sie auf ON (EIN), um die angeschlossenen Batteriemodule einzuschalten.
   • Schalten Sie auf OFF (AUS), um die angeschlossenen Batteriemodule auszuschalten.
4. Black-Start-Taste
   • Um ein erzwungenes Starten des Leistungsmoduls zu erzwingen, drücken Sie die Black-Start-Taste für 3 Sekunden.
   • Um ein erzwungenes Herunterfahren des Leistungsmoduls zu erzwingen, drücken Sie dieselbe Taste für 8 Sekunden.
5. BMS-Anschluss
6. Interner Erdungspunkt
7. Schraubloch zur Modulverriegelung
8. DC-Stromanschlüsse (BAT+/BAT–)
9. LED-Anzeige
10. Statusleuchte
11. WLAN/4G-Anschluss
12. Kommunikationsanschlüsse/Klemmen *
13. AC-Netzanschluss
14. AC-Notstromanschluss
15. Entlüftungsventil
16. Externer Erdungspunkt
17. Schraubloch zur Modulverriegelung
18. Kühlkörper
19. Wandhalterungen

Anzeige- und Leuchtenführung

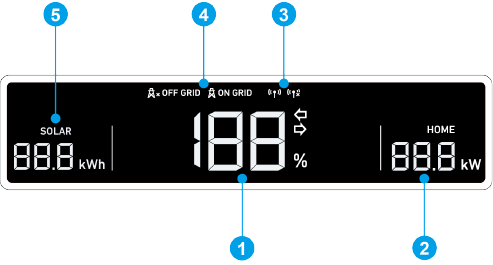

Anleitung zur LED-Anzeige

Die LED-Anzeige des Leistungsmoduls zeigt Ihnen den Betriebsstatus des Systems an.

Batterie	Gesamter Batteriestand
	Laden	Entladen
Haushaltslasten	Leistung der Haushaltslasten
Internet	Mit dem Internet verbunden	Vom Internet getrennt
Netz	Am Netz	Vom Netz getrennt
Solar	Kumulierte Solarenergie des Tages

Anzeige der Statusleuchte

Die Lichtleiste des Leistungsmoduls zeigt den Systemstatus an.

	Lichtleiste	Status
	Einmal weiß blinkend, dann durchgehend weiß	Eingeschaltet
	Weiß blinkend	Wird konfiguriert oder verbindet sich mit dem Internet
	Durchgehend weiß	Netzbetrieb
	Durchgehend blau	Inselbetrieb
	Blau blinkend	Batterie schwach im Inselbetrieb
	Rot blinkend	Fehlfunktion
	Weiß in Folge blinkend	Firmware-Upgrade

Anker App für smarte Steuerung

Die Anker App ermöglicht die Fernsteuerung Ihres Systems mit den folgenden Funktionen:

• Fernzugriff: System ferngesteuert ein-/ausschalten, Stromstrategien anpassen, Notstromversorgung aktivieren und mehr.
• Echtzeit-Überwachung: Aktuellen Stromverbrauch, -erzeugung und -speicherung verfolgen.
• Intuitive Benutzeroberfläche: Energiedaten nach Hausszenen und Topologie leicht verstehen.
• Sofortige Benachrichtigungen: Benachrichtigungen über Systemprobleme zur schnellen Behebung erhalten.

Anker App aufrufen (Benutzer)

1. Laden Sie die Anker App aus dem App Store (iOS-Geräte) oder von Google Play (Android-Geräte) herunter oder scannen Sie den QR-Code.

2. Melden Sie sich in der App an. Wenn Sie zuvor noch kein Konto erstellt haben, überprüfen Sie Ihre E-Mails, um Ihren Kontonamen und Ihr Anfangspasswort zu erhalten.

Energiedaten prüfen

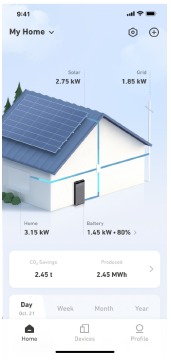

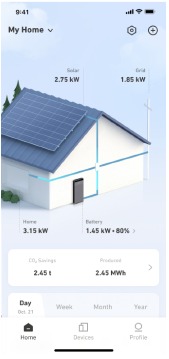

Der Startbildschirm bietet Einblicke in den Energieverbrauch und die Energieerzeugung Ihres Zuhauses.

• Echtzeit-Energiefluss:
  Erfahren Sie, wie das Netz, das Solarsystem und die Batteriemodule zusammenarbeiten, um Ihr Zuhause mit Strom zu versorgen.

• Energieverlaufsdiagramme:
  Zeigen Sie Energiediagramme nach Komponenten Ihres Energiesystems an. Der Zeitrahmen kann auf Tag, Woche, Monat oder Jahr eingestellt werden.

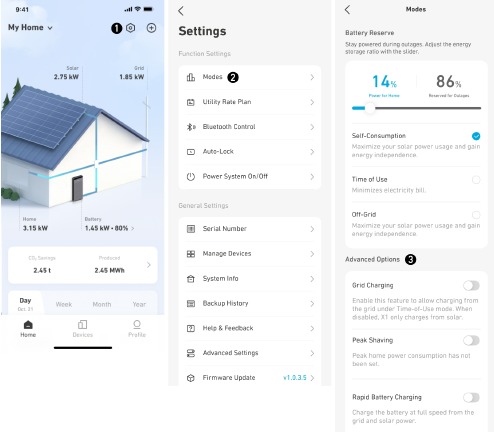

Arbeitsmodus anpassen

Arbeitsmodi ändern die Art und Weise, wie Ihr Leistungsmodul Strom überträgt. Wählen Sie Ihren bevorzugten Arbeitsmodus, um die spezifischen Energieanforderungen Ihres Zuhauses zu erfüllen.

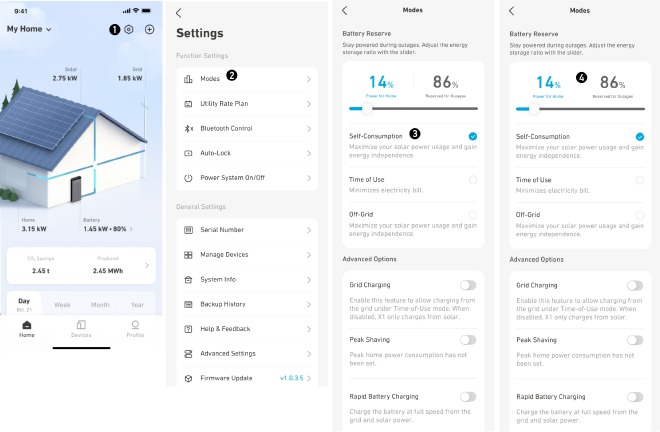

1. Tippen Sie auf das Einstellungssymbol in der oberen rechten Ecke des Startbildschirms.
2. Öffnen Sie das Menü Modi.
3. Wählen Sie einen der folgenden Arbeitsmodi.

   Eigenverbrauch	Erhöhen Sie die Abhängigkeit Ihres Zuhauses von Solarenergie und reduzieren Sie die Abhängigkeit vom Netz. Wenn Sie genügend Solarenergie erzeugen, um den Verbrauch Ihres Hauses auszugleichen und die Batteriemodule vollständig zu laden, wird überschüssige Solarenergie ins Netz eingespeist. Wenn Sie mehr Strom verbrauchen, als Ihr Solarsystem und die Batteriemodule liefern können, beziehen Sie Strom aus dem Netz.
   Zeitgesteuerte Nutzung	Die Batteriemodule werden geladen, wenn die Stromtarife am niedrigsten sind, und versorgen Ihr Zuhause, wenn die Stromtarife am höchsten sind. Stellen Sie sicher, dass Sie Ihren Stromtarifplan für Wochentage und Wochenende bearbeiten.
   Inselbetrieb	Versorgen Sie Ihr Zuhause mit Solarenergie und der gespeicherten Batterieenergie, wenn das Netz ausfällt. * Der Inselbetrieb des Anker SOLIX X1 ist inkompatibel mit dem Sunlight Backup Modus des Enphase Mikrowechselrichters. Es ist notwendig, den Sunlight Backup Modus des Enphase Mikrowechselrichters zu deaktivieren, bevor der Inselbetrieb des Anker SOLIX X1 verwendet wird.

4. Stellen Sie die Notstromreserve ein, indem Sie den Schieberegler oben auf dem Bildschirm anpassen.
   • Wenn Sie im Eigenverbrauchsmodus oder zeitgesteuerten Nutzungsmodus mehr Kapazität freigeben möchten, können Sie einen niedrigeren Reserveprozentsatz einstellen.
   • Wenn Sie mehr Energie für den Fall eines Netzausfalls reservieren möchten oder wenn Ihr Gebiet anfälliger für Ausfälle ist, können Sie einen höheren Reserveprozentsatz einstellen.

Erweiterte Optionen einstellen

Es gibt drei erweiterte Optionen, die beeinflussen, wie das Energiespeichersystem Strom in das Netz exportiert und von dort importiert.

1. Tippen Sie auf das Einstellungssymbol in der oberen rechten Ecke des Startbildschirms.
2. Öffnen Sie das Menü Modi.
3. Scrollen Sie nach unten, um die erweiterten Optionen einzustellen.

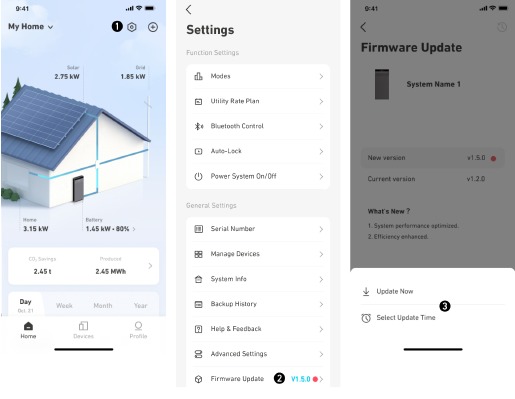

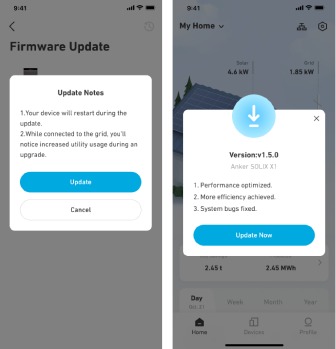

Firmware-Upgrade

Um sicherzustellen, dass Ihr System optimale Leistung erzielt und alle neuesten Funktionen nutzen kann, wird empfohlen, die Firmware von Zeit zu Zeit zu aktualisieren.

1. Beachten Sie genau die Upgrade-Aufforderungen der App. Sobald Sie eine Benachrichtigung erhalten, empfehlen wir Ihnen, das manuelle Upgrade sofort durchzuführen, um sicherzustellen, dass Ihre Software immer auf dem neuesten Stand ist.

2. Wenn Sie nach Firmware-Upgrades suchen möchten, gehen Sie zu Einstellungen > Firmware-Upgrade. Wenn eine neue Version verfügbar ist, folgen Sie einfach den Anweisungen auf dem Bildschirm, um das Upgrade abzuschließen. Sie können Jetzt aktualisieren oder Update-Zeit auswählen wählen.


Wartung

System ein-/ausschalten

So schalten Sie das System ein:

1. Schalten Sie den BAT-Schalter des Leistungsmoduls auf ON (EIN).
2. Schließen Sie den Leistungsschalter zwischen dem Leistungsmodul und dem Stromnetz.
3. Schalten Sie den PV-Schalter des Leistungsmoduls auf ON (EIN).

So schalten Sie das System aus:

1. Schalten Sie den PV-Schalter des Leistungsmoduls auf OFF (AUS).
2. Halten Sie die schwarze Starttaste des Leistungsmoduls 8 Sekunden lang gedrückt.
3. Trennen Sie den Leistungsschalter zwischen dem Leistungsmodul und dem Stromnetz.
4. Schalten Sie den BAT-Schalter des Leistungsmoduls auf OFF (AUS).

   • Nach dem Ausschalten des Systems können Reststrom und Hitze immer noch elektrische Schläge und Verbrennungen verursachen. Warten Sie nach dem Ausschalten des Systems mindestens 1 Minute, bevor Sie weitere Schritte durchführen.
   • Nur qualifizierte Fachkräfte oder geschultes Personal dürfen das Gerät bedienen und warten.
   • Um ein Hochfahren des Leistungsmoduls zu erzwingen, drücken Sie die schwarze Starttaste 3 Sekunden lang. Um ein Herunterfahren des Leistungsmoduls zu erzwingen, drücken Sie dieselbe Taste 8 Sekunden lang.

Routinewartung

Um sicherzustellen, dass das Energiespeichersystem über einen längeren Zeitraum ordnungsgemäß funktioniert, wird eine Routinewartung empfohlen.
Schalten Sie das System aus, bevor Sie es reinigen, Kabel anschließen und die Erdungszuverlässigkeit sicherstellen.

Fehlerbehebung

Nur qualifizierte Fachkräfte oder geschultes Personal dürfen das Gerät installieren, bedienen und warten.
Sie erhalten Push-Benachrichtigungen von der Anker App, sobald ein Systemfehler erkannt wird. Bitte halten Sie die folgenden Informationen bereit, wenn Sie Anker kontaktieren.

• Name des Eigentümers
• Telefonnummer oder E-Mail-Adresse (die beste Kontaktmöglichkeit)
• Seriennummern
• Kurze Beschreibung des Problems

Wenn beispielsweise ein Erdschluss erkannt wird, sendet die Anker App eine Benachrichtigung, die Lichtleiste leuchtet rot und der Bildschirm des Leistungsmoduls zeigt 'EE.' an, was den Anforderungen der Erdschlussalarmierung von AS/NZS 5033 entspricht.

Notfallbehandlung

Im Falle einer Gefahr für Gesundheit oder Sicherheit beginnen Sie immer mit diesen beiden Schritten, bevor Sie die weiteren Vorschläge unten beachten:

1. Verständigen Sie sofort die Feuerwehr oder ein anderes zuständiges Notfallteam.
2. Benachrichtigen Sie alle Personen, die betroffen sein könnten, und stellen Sie sicher, dass sie den Bereich evakuieren können.

Führen Sie die unten vorgeschlagenen Maßnahmen nur durch, wenn dies sicher ist.

Brand

• Schalten Sie das Gerät aus oder trennen Sie den Hauptstromschalter, wenn dies sicher ist.
• Die hohe Temperatur kann den Akkupack verformen oder beschädigen, was zu Elektrolytüberlauf oder austretenden giftigen Gasen führen kann. Nähern Sie sich nicht dem Akkupack und tragen Sie Schutzausrüstung.
• Bei einem kleinen Brand verwenden Sie einen Kohlendioxid- oder ABC-Pulverlöscher zur Brandbekämpfung.
• Breitet sich der Brand aus, evakuieren Sie sofort das Gebäude oder den Gerätebereich und rufen Sie die Feuerwehr. Das Betreten brennender Gebäude ist verboten.
• Berühren Sie während der Brandbekämpfung keine Hochspannungskomponenten, um die Gefahr eines Stromschlags zu vermeiden.
• Verwenden Sie das Gerät nach dem Löschen des Brandes nicht; kontaktieren Sie bitte Ihren Installateur.

Überschwemmung

• Schalten Sie das Gerät aus oder trennen Sie den Hauptstromschalter, wenn dies sicher ist.
• Ist das Batteriemodul untergetaucht, berühren Sie es nicht, um die Gefahr eines Stromschlags zu vermeiden.
• Verwenden Sie das Gerät nach dem Rückgang des Hochwassers nicht. Kontaktieren Sie bitte Ihren Installateur.

Batteriefehlfunktion

• Weist das Batteriemodul einen ungewöhnlichen Geruch, Elektrolytaustritt oder Hitze auf, berühren Sie es nicht und kontaktieren Sie sofort Fachpersonal.
• Fachkräfte müssen zum Eigenschutz Schutzausrüstung wie Schutzbrillen, Gummihandschuhe, Gasmasken und Schutzkleidung tragen.
• Der Elektrolyt ist ätzend und Kontakt kann Hautreizungen oder Verätzungen verursachen. Bei versehentlichem Kontakt mit dem Elektrolyt ergreifen Sie sofort folgende Maßnahmen:
  • Einatmen: Verlassen Sie den kontaminierten Bereich, sorgen Sie für frische Luft und suchen Sie sofort medizinische Hilfe auf.
  • Augenkontakt: Spülen Sie die Augen mindestens 15 Minuten lang mit viel Wasser. Reiben Sie nicht die Augen. Suchen Sie sofort medizinische Hilfe auf.
  • Hautkontakt: Waschen Sie die Kontaktstelle mit viel Seifenwasser und suchen Sie sofort medizinische Hilfe auf.
  • Verschlucken: Erbrechen herbeiführen und sofort medizinische Hilfe suchen.
• Verwenden Sie keine abnormalen Batteriemodule weiter; kontaktieren Sie bitte Ihren Installateur.

Herunterfallen der Batterie oder starker Aufprall

• Bei offensichtlichem Geruch, Rauch oder Feuer halten Sie sich sofort vom Gerät fern und kontaktieren Sie Fachpersonal.
• Verwenden Sie das Batteriemodul nicht, wenn es heruntergefallen ist oder einen Stoß abbekommen hat. Kontaktieren Sie bitte Ihren Installateur.

In allen Fällen, sobald die Situation stabil ist, kontaktieren Sie den Anker Kundenservice.

Produktinformationen

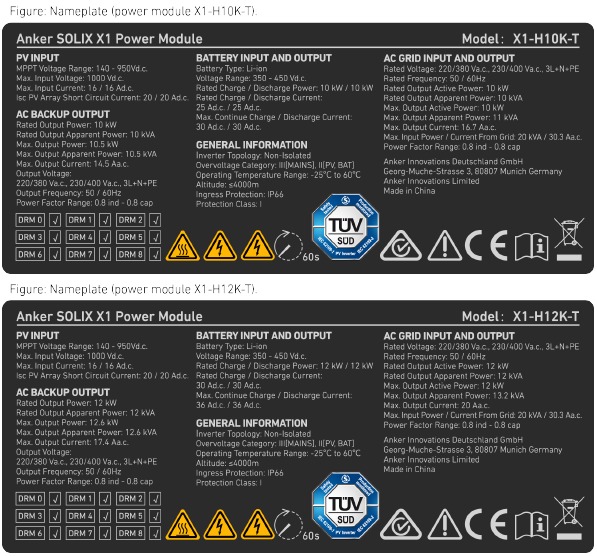

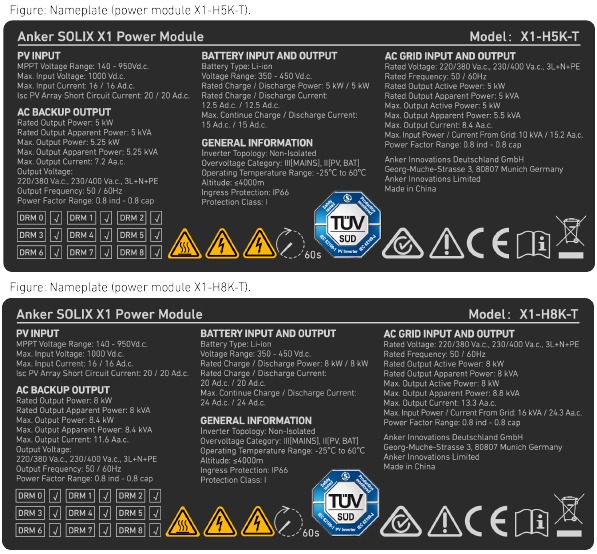

Typenschilder

Technische Daten

Technische Daten können ohne vorherige Ankündigung geändert werden.

Hinweis: Bei Anwendung von AS/NZS 4777.2:2020 beträgt die Nennspannung 230 Va.c., die Nennfrequenz 50 Hz und der Leistungsfaktorbereich 0,8 induktiv (untererregt) bis 0,8 kapazitiv (übererregt).

Sicherheitshinweise

WICHTIGE SICHERHEITSHINWEISE

Symbole

Symbol	Beschreibung
	Vorsicht Weist auf eine geringe Gefahr hin. Wird diese Gefahr nicht vermieden, kann dies zu leichten oder mittelschweren Verletzungen führen.
	Warnung Weist auf eine Gefahr mit mittlerem Risiko hin. Wird diese Gefahr nicht vermieden, kann dies zu Tod oder schweren Verletzungen führen.
	Gefahr Weist auf eine sehr hohe Gefahr hin. Wird diese Gefahr nicht vermieden, kann dies zu Tod oder schweren Verletzungen führen.
	Siehe Bedienungsanleitung Weist darauf hin, dass Benutzer vor der Fortsetzung die Bedienungs- oder Installationsanleitung lesen sollten.
	Vorsicht, Stromschlaggefahr, zeitgesteuerte Entladung des Energiespeichers Die Entladezeit beträgt 1 Minute nach dem Abschalten der Energieversorgung.
	Stromschlaggefahr Weist auf Komponenten hin, die eine Stromschlaggefahr darstellen.
	Vorsicht, heiße Oberfläche Weist darauf hin, dass Geräteoberflächen heiß sein und eine Verbrennungsgefahr darstellen können.
	PE-Leiter-Anschlussklemme Bezeichnet eine Klemme, die den elektrischen Anschluss von Leitern zur Erdung oder Masseverbindung ermöglicht.

Allgemeine Informationen
Dieses Dokument enthält wichtige Anweisungen, die während der Installation, Verwendung und Wartung zu beachten sind.

Lesen Sie die Anweisungen sorgfältig durch, bevor Sie Arbeiten am Gerät vornehmen.
Nehmen Sie keine Änderungen vor oder erstellen Sie keine Einstellungen, die nicht in diesem Dokument beschrieben sind. Bei körperlichen Verletzungen, Datenverlust oder Schäden, die durch Nichtbeachtung der Anweisungen verursacht werden, erlischt die Garantie.

Batteriesicherheit
Allgemeine Anweisungen zum Entfernen und Installieren von Batterien:

• Ersetzen Sie Batterien immer durch Batterien desselben Typs und derselben Anzahl.
• Entsorgen Sie Batterien nicht im Feuer. Die Batterien können explodieren.
• Öffnen oder beschädigen Sie Batterien nicht. Freigesetzte Elektrolyte können giftig sein und sind schädlich für Haut und Augen.
• Eine Batterie kann eine Stromschlaggefahr und einen hohen Kurzschlussstrom darstellen. Bei Arbeiten an Batterien sind folgende Vorsichtsmaßnahmen zu beachten:
  1. Entfernen Sie Uhren, Ringe oder andere Metallgegenstände.
  2. Verwenden Sie Werkzeuge mit isolierten Griffen.
  3. Tragen Sie Gummihandschuhe und Stiefel.
  4. Legen Sie keine Werkzeuge oder Metallteile auf Batterien ab.
  5. Trennen Sie die Ladequelle, bevor Sie Batteriepole anschließen oder trennen.
  6. Stellen Sie fest, ob die Batterie unbeabsichtigt geerdet ist. Falls unbeabsichtigt geerdet, trennen Sie die Quelle von der Erde. Der Kontakt mit einem beliebigen Teil einer geerdeten Batterie kann zu einem Stromschlag führen. Die Wahrscheinlichkeit eines solchen Stromschlags kann verringert werden, wenn solche Erdungen während der Installation und Wartung entfernt werden (gilt für Geräte und entfernte Batteriestromversorgungen, die keinen geerdeten Versorgungskreis haben).

EINE BATTERIE KANN EINE STROMSCHLAGGEFAHR, VERBRENNUNGEN DURCH HOHEN KURZSCHLUSSSTROM, FEUER ODER EINE EXPLOSION DURCH ENTWEICHENDE GASE VERURSACHEN. BEACHTEN SIE DIE RICHTIGEN VORSICHTSMASSNAHMEN.
VERWENDEN SIE BEIM AUSTAUSCH DER BATTERIEN DIE GLEICHE ANZAHL UND DEN FOLGENDEN BATTERIETYP: LiFePO4.
DIE ORDNUNGSGEMÄSSE ENTSORGUNG VON BATTERIEN IST ERFORDERLICH. BEACHTEN SIE DIE LOKALEN VORSCHRIFTEN FÜR DIE ENTSORGUNG.

• Der Austausch einer Batterie durch einen falschen Typ kann Schutzvorrichtungen aufheben und Gefahren schaffen;
• Das Entsorgen der Batterie/des Geräts in einem Feuer oder einer anderen Quelle erheblicher Hitze oder das mechanische Zerkleinern oder Schneiden der Batterie/des Geräts kann zu einer Explosion führen;
• Das Belassen der Batterie/des Geräts in einer extrem heißen Umgebung kann zu einer Explosion oder dem Austreten von brennbaren Flüssigkeiten oder Gasen führen;
• Das Aussetzen der Batterie/des Geräts extrem niedrigem Luftdruck kann zu einer Explosion oder dem Austreten von brennbaren Flüssigkeiten oder Gasen führen.

Persönliche Sicherheit

Um das Verbrennungsrisiko zu reduzieren, berühren Sie die Geräteoberflächen nicht, da diese heiß sein können.

Berühren Sie niemals das Gehäuse eines in Betrieb befindlichen Geräts.

• Stellen Sie sicher, dass das Gerät während der Installation ausgeschaltet ist. Installieren oder entfernen Sie kein Kabel bei eingeschaltetem Gerät.
• Nicht-standardmäßige und unsachgemäße Arbeiten an unter Spannung stehenden Geräten können Brand, Stromschläge oder Explosionen verursachen, die zu Sachschäden, Personenschäden oder sogar zum Tod führen können.
• Entfernen Sie vor Arbeiten leitfähige Gegenstände wie Uhren, Armbänder, Ringe und Halsketten, um Stromschläge zu vermeiden.
• Verwenden Sie bei Arbeiten ausschließlich isolierte Werkzeuge, um Stromschläge oder Kurzschlüsse zu vermeiden.
• Vermeiden Sie den Kontakt mit anderen Leitern oder den indirekten Kontakt mit Stromversorgungsgeräten über feuchte Gegenstände.
• Schalten Sie das Gerät erst ein, nachdem es von einem Fachmann installiert oder bestätigt wurde.
• Nur qualifiziertes Fachpersonal oder geschultes Personal darf das Gerät installieren, bedienen und warten.
• Besteht bei Arbeiten am Gerät die Gefahr von Personenschäden oder Geräteschäden, stellen Sie den Vorgang sofort ein, melden Sie den Fall dem Vorgesetzten und ergreifen Sie geeignete Schutzmaßnahmen.
• Berühren Sie das unter Spannung stehende Gerät nicht, da das Gehäuse heiß sein kann.

Elektrische Sicherheit

Nicht unter Last trennen!

Verwenden Sie Leiter mit einer Isolierung, die für mindestens 90 ℃/194℉ ausgelegt ist.

Nicht unter Spannung verdrahten.

Stromschlaggefahr. Klemmen auf der Netz- und Lastseite können unter Spannung stehen, wenn die Leistungsschalter in der geöffneten Position sind.

Stromschlaggefahr durch gespeicherte Energie. Beginnen Sie mit der Wartung des Geräts mindestens 1 Minute nachdem das Gerät von allen externen Stromversorgungen getrennt wurde.

• Stellen Sie vor der Installation sicher, dass das Gerät intakt ist. Andernfalls können Stromschläge oder Brände auftreten.
• Nicht-standardmäßige und unsachgemäße Arbeiten können zu Brand oder Stromschlägen führen.
• Verhindern Sie, dass während des Betriebs Fremdkörper in das Gerät gelangen.
• Verlegen Sie Kabel nicht hinter den Lufteinlass- und -auslassöffnungen des Geräts.
• Bei Geräten, die geerdet werden müssen, schließen Sie die Erdungskabel zuerst an, wenn Sie das Gerät installieren, und entfernen Sie die Erdungskabel zuletzt, wenn Sie das Gerät entfernen.
• Vor der Installation oder dem Entfernen von Stromkabeln müssen das Gerät und seine Schalter getrennt werden.
• Beschädigen Sie die Erdungsleiter nicht.
• Die Geräteklemmen dienen ausschließlich für elektrische Verbindungen.
• Stellen Sie sicher, dass das Leistungsmodul an externe Schutzschalter für den AC-Ausgangskreis und den Batteriekreis angeschlossen ist.
• Stellen Sie sicher, dass alle elektrischen Anschlüsse den örtlichen elektrischen Normen entsprechen.
• Holen Sie die Genehmigung des örtlichen Stromversorgungsunternehmens ein, bevor Sie das Gerät im netzgekoppelten Modus verwenden.
• Stellen Sie sicher, dass die von Ihnen vorbereiteten Kabel den örtlichen Vorschriften entsprechen.
• Die maximale Betriebstemperatur für die mitgelieferten Kabel beträgt 221 ℉/105°C.
• Verwenden Sie bei Hochspannungsarbeiten ausschließlich isolierte Werkzeuge.
• Schalten Sie vor dem Herstellen elektrischer Verbindungen den Trennschalter am vorgeschalteten Gerät aus, um die Stromversorgung zu unterbrechen, falls Personen mit unter Spannung stehenden Komponenten in Kontakt kommen könnten.
• Überprüfen Sie vor dem Anschließen eines Stromkabels, ob die Kennzeichnung auf dem Stromkabel korrekt ist.
• Wenn das Gerät mehrere Eingänge hat, trennen Sie alle Eingänge, bevor Sie das Gerät bedienen.

Umweltanforderungen

• Setzen Sie das Gerät keinem brennbaren oder explosiven Gas oder Rauch aus. Führen Sie keine Arbeiten am Gerät in solchen Umgebungen durch.
• Lagern Sie keine brennbaren oder explosiven Materialien in der Nähe des Geräts.
• Installieren Sie das Gerät in einem Bereich fern von Flüssigkeiten und in einer gut belüfteten Umgebung.
• Um Brand durch hohe Temperaturen zu vermeiden, stellen Sie sicher, dass die Lüftungsöffnungen oder das Wärmeableitungssystem nicht blockiert sind, wenn das Gerät in Betrieb ist.

Mechanische Sicherheit

• Bohren Sie keine Löcher in das Gerät.
• Tragen Sie beim Bohren Schutzbrillen und Schutzhandschuhe.
• Tragen Sie beim manuellen Bewegen des Geräts Schutzhandschuhe, um Verletzungen zu vermeiden.
• Entfernen Sie nach dem Bohren jegliche Rückstände, die sich im oder um das Gerät angesammelt haben könnten.
• Seien Sie vorsichtig, um Verletzungen beim Bewegen schwerer Gegenstände zu vermeiden.

Inbetriebnahme

• Stellen Sie bei der ersten Inbetriebnahme des Geräts sicher, dass Fachpersonal die Parameter korrekt einstellt. Falsche Einstellungen können zu Inkonformität mit der lokalen Zertifizierung führen und den normalen Betrieb des Geräts beeinträchtigen.

Wartung und Austausch

Trennen Sie alle Versorgungsquellen vor der Wartung.

Ersetzen Sie nur durch Sicherungen gleicher Nennwerte und Art.

Trennen Sie die Versorgung, bevor Sie eine Sicherung wechseln.

Nur zertifiziertes Fachpersonal darf die Batterie und externe Stromversorgungen installieren und warten. Hoher Berührungsstrom, Erdverbindung unbedingt erforderlich vor dem Anschließen der Versorgung.

Demontieren Sie das Gerät nicht ohne Genehmigung. Manipulationen am Gerät führen zum Erlöschen der Garantie.

• Die während des Betriebs vom Gerät erzeugte Hochspannung kann einen Stromschlag verursachen, der zu Tod, schweren Verletzungen oder erheblichen Sachschäden führen kann.
• Schalten Sie vor der Wartung das Gerät aus und beachten Sie strikt die Sicherheitshinweise in diesem Dokument und den relevanten Dokumenten.
• Warten Sie nach dem Ausschalten des Geräts mindestens 6 Minuten, bevor Sie Kabel oder Komponenten demontieren.
• Warten Sie das Gerät mit geeigneten Werkzeugen, Prüfgeräten und ausreichenden Kenntnissen dieses Dokuments.
• Schalten Sie die Geräteschalter aus, wenn Sie die elektrischen Geräte oder Stromverteilungsgeräte warten, die an das Gerät angeschlossen sind.
• Stellen Sie temporäre Warnschilder auf oder errichten Sie Zäune, um unbefugten Zugang zum Wartungsbereich zu verhindern.
• Falls das Gerät defekt ist, wenden Sie sich an Ihren Lieferanten.
• Das Gerät darf erst eingeschaltet werden, nachdem alle Fehler behoben sind. Andernfalls können Fehler eskalieren oder das Gerät beschädigt werden.

Kundenservice

support@anker.com
(UK) +44 (0) 1616 056 301
(DE) +49 (800) 000 2522
(AU) +61 1800 929 112
(IT) +39 800 776 561
10 Jahre eingeschränkte Garantie
Besuchen Sie ankersolix.com/warranty für vollständige Garantieinformationen.

Referenzen

• App Store - Apple
• Google Play
• Garantiebestimmungen - Anker US

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

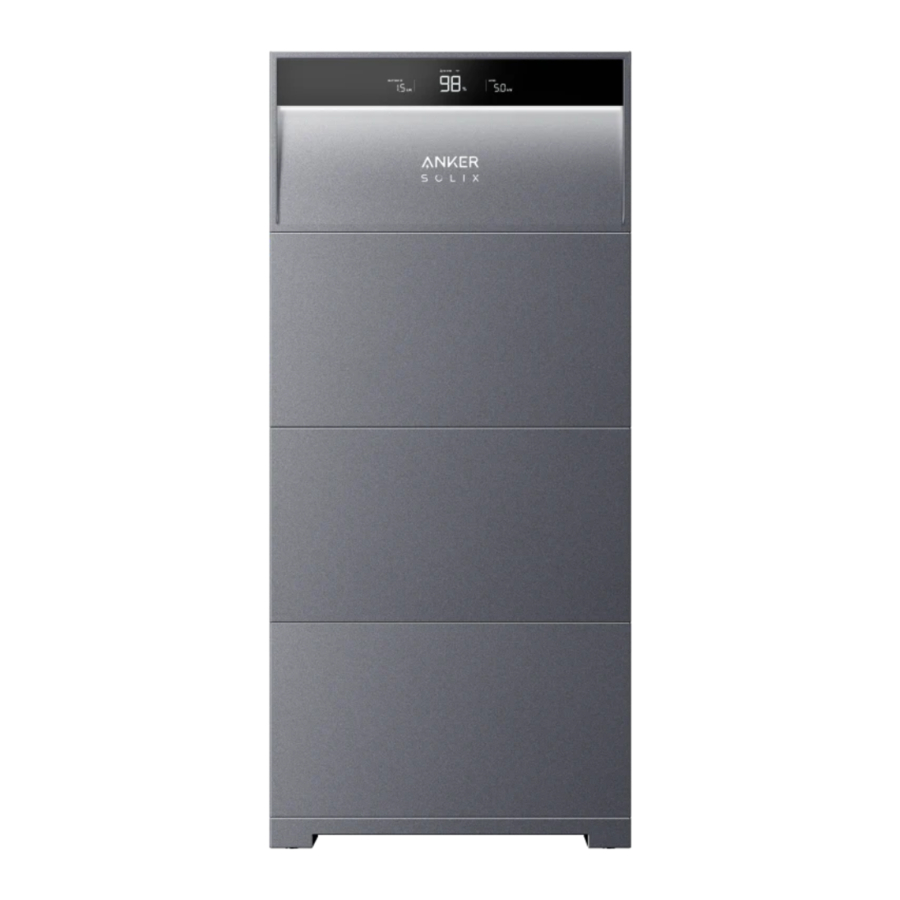

Anker SOLIX X1 Handbuch herunterladen

Verfügbare Sprachen
