Anker SOLIX Solarbank 2 E1600 Plus Handbuch

Systemdesign

Dieses Diagramm zeigt das primäre System für den Photovoltaik-Energiezyklus im ganzen Haus, mit Anker SOLIX Solarbank 2 E1600 Plus installiert als Hauptversorgungseinrichtung.

Hinweis: Anker SOLIX Smart Meter und Anker SOLIX BP1600 Expansion Battery können optional erworben werden.

Optionales Zubehör:

• Anker SOLIX BP1600 Expansion Battery
• Anker SOLIX Smart Meter

Produktinstallation

Vorinstallationsanweisungen

Konfigurationsbeschreibung

• Eine Anker SOLIX Solarbank 2 E1600 Plus kann bis zu fünf Anker SOLIX BP1600 Erweiterungsakku-Module unterstützen.
• Anker SOLIX Solarbank 2 E1600 Plus kann mit Anker SOLIX Smart Meter verwendet werden.

Umgebungsanforderungen

• Platzieren Sie die Module nicht in der Nähe von Bereichen, die direkter Sonneneinstrahlung, Feuer oder explosiven Materialien ausgesetzt sind.
• Stellen Sie sicher, dass der Standort vor potenziellen Gefahren wie Überschwemmungen geschützt ist.
• Die maximale Betriebshöhe beträgt 4.000 m (13.123 ft).

Sicherheitshinweise

• Stellen Sie sicher, dass die Solarbank 2 E1600 Plus während des gesamten Verbindungsvorgangs ausgeschaltet ist.
• Der Netzanschluss muss an eine geerdete Steckdose angeschlossen werden, andernfalls besteht Stromschlaggefahr. Alternativ sollte das Gehäuse geerdet werden. Der Erdungspunkt ist unten dargestellt.

• Messen Sie den Abstand. Halten Sie ausreichend Platz für Wärmeableitung und Sicherheitsisolation frei.

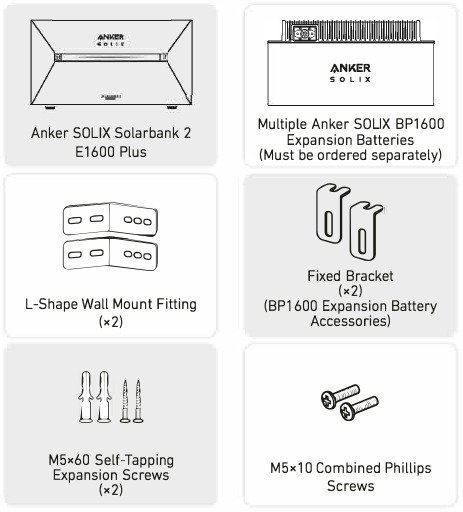

Was Sie benötigen

Die folgenden Schritte beschreiben die Installation einer Solarbank 2 E1600 Plus und zweier Erweiterungsakkus als Beispiel.

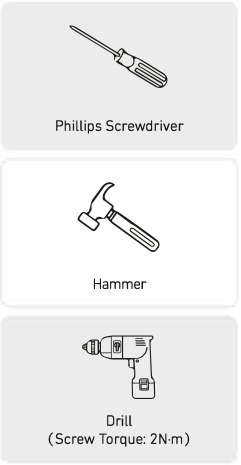

Hinweis: Die folgenden Komponenten sind nicht in diesem Paket enthalten. Bitte stellen Sie sicher, dass sie vor der Installation und dem elektrischen Anschluss bereitstehen.

Installation

1. Platzieren Sie eine Erweiterungsbatterie 30 mm von der Wand entfernt auf dem Boden.

2. Verwenden Sie einen Kreuzschlitzschraubendreher, um den Gummistopfen aufzuhebeln.
   Hinweis: Bei der Installation des untersten Akkupacks oder nur einer Solarbank entfernen Sie bitte nicht den unteren Gummistopfen, um Wasserschäden zu vermeiden

3. Stapeln Sie die Erweiterungsbatterien nacheinander mit der Solarbank oben, indem Sie die beiden entsprechenden Anschlüsse ineinander stecken.

4. Befestigen Sie die L-förmige Wandhalterung an beiden Seiten des ersten Erweiterungsakkus unter der Solarbank mit M5x10 Kreuzschlitz-Kombinationsschrauben.
   Hinweis: Die L-förmige Wandhalterung kann vorne oder hinten montiert werden.

5. Markieren Sie die Position der Bohrlöcher auf beiden Seiten und verwenden Sie einen Bohrer mit einem Φ 8 Bohrkopf und einer Tiefe von 60 mm.

6. Verwenden Sie einen Hammer, um die Kunststoffhülse der selbstschneidenden M5x60-Spreizschraube in das Loch zu klopfen, und verwenden Sie dann einen Kreuzschlitzschraubendreher, um die selbstschneidende M5x60-Schraube an der L-förmigen Wandhalterung zu befestigen.

7. Verwenden Sie einen Kreuzschlitzschraubendreher, um die M5•10 Kreuzschlitz-Kombinationsschrauben an der L-förmigen Wandhalterung zu befestigen: Sichern Sie dann die ineinandergreifende Halterung mit den M5x10 Kreuzschlitz-Kombinationsschrauben an der Erweiterungsbatterie, um die Installation abzuschließen.


Elektrische Anschlüsse

Kabel anschließen

1. Schließen Sie die Solarbank mit dem mitgelieferten AC-Kabel mit Schuko-Stecker (5m) an eine Haushaltssteckdose an.

2. Suchen Sie die PV-Anschlussports Ihrer Solarmodule.

3. Verbinden Sie jeden Satz PV-Module mit jedem Satz PV-Eingangsports in der Solarbank unter Verwendung des mitgelieferten Anker SOLIX Solarmodul-Verlängerungskabels (3m).


Hinweis: Verbinden Sie niemals zwei oder mehr Komponenten in Reihe, da dies dazu führt, dass die Eingangsspannung 60V überschreitet und das Gerät beschädigt wird.

Gerät einschalten

1. Die erste Nutzung erfordert den Anschluss eines Solarmoduls und einer Haushaltssteckdose.

2. Wenn Sie sie nachts verwenden, können Sie den Ein-/Ausschalter an der Solarbank 4 Sekunden lang gedrückt halten, um sie einzuschalten. Dies aktiviert die Netzwerkkopplung. Bitte schließen Sie die Netzwerkkopplung mit der App innerhalb von 30 Minuten ab. Wird die Netzwerkkopplung nicht innerhalb von 30 Minuten abgeschlossen, schaltet sich die Solarbank automatisch aus.


Verwenden der App

App herunterladen

Suchen Sie "Anker" (Anker) und laden Sie die App über den App Store oder Google Play herunter. Oder scannen Sie den QR-Code unten, um zum entsprechenden App-Store zu gelangen.

Kontoregistrierung

Regionalauswahl
Wenn die App gestartet wird, gelangen Sie zur Anmeldeseite.
Bitte beachten Sie, dass die Länderregion mit Ihrem Wohnort übereinstimmen MUSS. Eine falsche Länderregion kann dazu führen, dass die Geräteverbindung fehlschlägt.

Registrieren/Anmelden
Sie können sich über Anker-Konto, Amazon oder Apple ID anmelden.
Wenn Sie kein Anker-Konto haben, können Sie auf [Sign Up] (Registrieren) tippen, um ein Konto zu registrieren:
Bitte halten Sie eine E-Mail-Adresse für den Registrierungsprozess bereit. Passwörter müssen 8-20 Zeichen enthalten, die Groß- und Kleinbuchstaben, Zahlen und Symbole verwenden.

Initialisierungseinstellungen

Netzwerkkonfiguration

Stellen Sie vor der Konfiguration sicher, dass die Netzwerkverbindung mit einem starken Wi-Fi-Signal ordnungsgemäß funktioniert. Platzieren Sie das Gerät nicht weit entfernt vom Router.

1. Wenn Solarbank ausgeschaltet ist, drücken Sie die linke Taste am Gerät 4 Sekunden lang, um es einzuschalten.

2. Drücken Sie die rechte Taste am Gerät, um den Wi-Fi-Modus zu aktivieren.
   • Wenn die loT-Leuchte blinkt, befindet sich das Gerät im Konfigurationsmodus.
   • Wenn das Gerät Wi-Fi bereits konfiguriert hat und Sie es zurücksetzen möchten, halten Sie die loT-Taste 7 Sekunden lang gedrückt.

3. Lassen Sie das Gerät eingeschaltet. Tippen Sie auf [+] oder [Add Device] (Gerät hinzufügen) in der oberen rechten Ecke der Seite "Devices" (Geräte).

4. Die Anker App sucht automatisch nach Ihrer Solarbank. Sobald das Gerät gefunden wurde, wird es in der Liste angezeigt.

   • Stellen Sie sicher, dass Bluetooth Ihres Telefons eingeschaltet ist und die Anker App berechtigt ist, auf Bluetooth und Wi-Fi zuzugreifen.
   • Wenn Sie das Gerät manuell suchen möchten, können Sie auf [Balcony Solar System] (Balkonsolarsystem) in der Zeile "Add devices manually" (Geräte manuell hinzufügen) tippen.
5. Nachdem Sie Solarbank über Bluetooth verbunden haben, sollten Sie ein Wi-Fi-Netzwerk für das Gerät auswählen. Wählen Sie das Wi-Fi-Netzwerk aus der Liste und geben Sie das Passwort ein.

   • Das Gerät unterstützt nur 2,4-GHz-Wi-Fi.
   • Stellen Sie sicher, dass das Passwort korrekt ist.
6. Ihre Solarbank sollte erfolgreich mit dem Netzwerk konfiguriert werden.
   Wenn der Konfigurationsvorgang fehlschlägt, befolgen Sie die folgenden Tipps:

   • Überprüfen Sie, ob der Wi-Fi-Router normal funktioniert.
   • Rücken Sie den Router näher an das Gerät.
   • Stellen Sie sicher, dass das Wi-Fi-Passwort korrekt ist.

Firmware-Update

Stellen Sie sicher, dass alle Ihre Geräte Wi-Fi konfiguriert haben und über eine stabile Netzwerkverbindung verfügen.

1. Wenn es ein wichtiges Update für die Firmware von Solarbank oder Smart Meter gibt, führt Sie die App durch den Prozess. Stellen Sie sicher, dass Ihre Geräte vor dem Update eingeschaltet und mit Wi-Fi verbunden sind.

2. Wenn kein Update erforderlich ist, können Sie diesen Schritt überspringen.
   Hinweis: Updates können einige Minuten dauern. Bitte haben Sie Geduld. Wenn das Update fehlschlägt, überprüfen Sie, ob Ihre Geräte aktiviert und mit Wi-Fi verbunden sind.

Initialisierung der Leistungsmoduseinstellungen

1. Tippen Sie auf [Create] (Erstellen), um ein System für das zuvor hinzugefügte Gerät zu erstellen.

2. Sie können den Energieplan des Systems initial mit den folgenden Optionen einrichten:

   • Eigenverbrauch: Solarbank lädt und entlädt intelligent basierend auf dem Echtzeit-Leistungsbedarf der Haushaltslasten, der vom Smart Meter ermittelt wird.
   • Benutzerdefinierter Modus: Sie können einen Zeitplan für Solarbank einrichten, um zu verschiedenen Zeiträumen eine feste Menge Strom in Ihre Hauslasten abzugeben, und zusätzliche Energie wird in Solarbank gespeichert.
     Hinweis: Der Eigenverbrauchsmodus ist nur verfügbar, wenn der Smart Meter zum System hinzugefügt wurde.


Installation des Smart Meters

Installationsanweisungen

• Stromschlaggefahr. Montage/Installation des Geräts am Stromnetz muss von einem qualifizierten Elektriker mit Vorsicht durchgeführt werden.
• Stromschlaggefahr. Stellen Sie sicher, dass an den Geräteanschlüssen keine Spannung anliegt, bevor Sie eine Verbindungsänderung vornehmen.
• Verwenden Sie das Gerät nur mit einem Stromnetz und Geräten, die allen geltenden Vorschriften entsprechen. Ein Kurzschluss im Stromnetz oder an einem an das Gerät angeschlossenen Gerät kann dieses beschädigen.
• Schließen Sie das Gerät nicht an Geräte an, die die angegebene maximale Last überschreiten.
• Schließen Sie das Gerät nur gemäß diesen Anweisungen an. Jede andere Methode könnte zu Schäden und/oder Verletzungen führen.
• Installieren Sie das Gerät nicht an Orten, an denen es nass werden kann.
• EMPFEHLUNG: Schließen Sie das Gerät mit massiven einadrigen Kabeln mit erhöhter Isolationswärmebeständigkeit von mindestens PVC T105°C (221°F) an. Bevor Sie mit der Montage/Installation des Geräts beginnen, überprüfen Sie, ob die Sicherungen ausgeschaltet sind und keine Spannung an deren Anschlüssen anliegt. Dies kann mit einem Phasenprüfer oder Multimeter durchgeführt werden. Wenn Sie sicher sind, dass keine Spannung anliegt, können Sie mit dem Anschließen der Kabel fortfahren. Befolgen Sie das unten stehende Diagramm, um die Stromwandler CT L1 um das Phasen-L1-Kabel zu den Last(en), CT L2 um das Phasen-L2-Kabel zu den Last(en) und CT L3 um das Phasen-L3-Kabel zu den Last(en) zu installieren. Montieren Sie das Gerät auf der DIN-Schiene. Stecken Sie die Kabel der CT L1, CT L2 und CT L3 jeweils in die Geräteeingangsanschlüsse L1, L2 und L3.

• Montieren Sie Leitungsschutzschalter gemäß Ihren örtlichen Vorschriften und verbinden Sie die Phasen-L1-, Phasen-L2- und Phasen-L3-Kabel über diese jeweils mit den Geräteeingängen L1, L2 und L3. Verbinden Sie das Neutralleiterkabel mit dem N-Eingang. Das Gerät wird über seine L1-, L2-, L3-Eingänge mit Strom versorgt. Stellen Sie sicher, dass alle Verbindungen korrekt vorgenommen wurden, und schalten Sie dann die Leitungsschutzschalter ein.

Erlauben Sie Kindern nicht, mit den an das Gerät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die Geräte zur Fernsteuerung von Anker SOLIX Produkten von Kindern fern.

Kabel anschließen

Siehe das obenstehende Diagramm.
Bitte klemmen Sie die Stromwandler an die Phasenkabel auf der Hausseite. Die Kabel sind dick, und die Spezifikationen für die Hausseite L1/L2/L3 betragen 63 A bei maximal 100 A.

Hinweis:

• Installieren Sie ein Spannungssignalkabel (separat erhältlich).
• Ein dreiphasiger Smart Meter kann als einphasiger Smart Meter verwendet werden.

1. Bitte identifizieren Sie zuerst die Eingangsphasen. Unter normalen Umständen ist die braune Phase der stromführende Leiter L1, die schwarze Phase der stromführende Leiter L2, die graue Phase der stromführende Leiter L3 und die blaue Phase der Neutralleiter N.
   L1
   L2
   L3
   L4

2. Schalten Sie den Strom ab, um das Risiko eines Stromschlags auszuschließen.

3. Tragen Sie isolierende Handschuhe (vom Benutzer bereitzustellen) und entnehmen Sie den Smart Meter und den Stromwandler (CT) aus der Verpackung.

4. Setzen Sie den Smart Meter in die Hutschienenhalterung des Verteilerkastens ein und stellen Sie sicher, dass er fest sitzt.

5. Bitte bereiten Sie das entsprechend farbige Spannungskabel vor und verbinden Sie das Spannungskabel von einer ungenutzten Sicherungsautomatenbohrung mit der Bohrung des entsprechenden Smart Meters.

6. Verbinden Sie das CT-Kabel mit der CT-Buchse.

7. Klemmen Sie die Stromwandler an die L1/L2/L3-Phasen.


Bitte achten Sie auf die Stromrichtung.

• Klemmen Sie den L1-Stromwandler an L1 in Stromrichtung an.
• Klemmen Sie den L2-Stromwandler an L2 in Stromrichtung an.
• Klemmen Sie den L3-Stromwandler an L3 in Stromrichtung an.

LED-Anzeige

	Die Verbindung zwischen dem Smart Meter und dem Verteilerkasten wurde hergestellt.
	Wenn der Smart Meter mit dem Stromwandler (CT) verbunden ist und der CT an den entsprechenden Phasen angeklemmt ist, erkennt der CT automatisch den Strom.
	Netzwerkkonfiguration abgeschlossen.
	Verbindung erfolgreich.

Nach erfolgreicher Verbindung wird der Smart Meter automatisch eingeschaltet. Wenn der Benutzer die App nicht innerhalb von 30 Minuten für die Netzwerkkonfiguration verwendet, schaltet er sich automatisch aus.
