Avaya CU360 Handbuch

EINFÜHRUNG

Die CU360 nutzt einzigartige Avaya Next-Generation-Technologie, um flexiblen, mobilen Zugang zu Cloud-Anwendungen und Videofunktionen zu ermöglichen — so wird die Zusammenarbeit sinnvoller und effektiver als je zuvor.

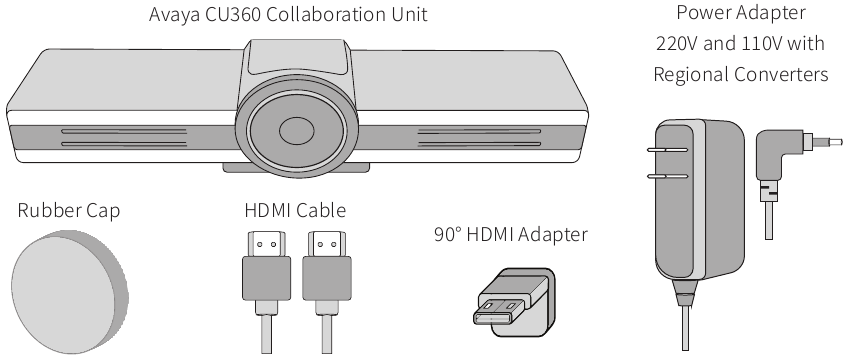

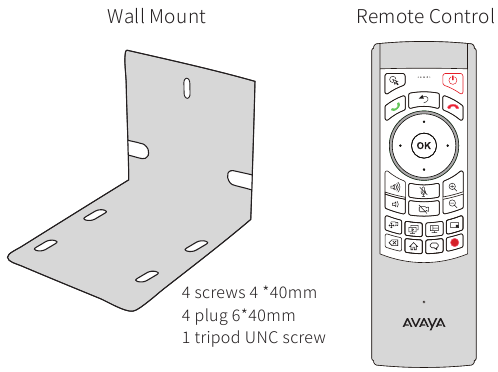

LIEFERUMFANG

ANSCHLÜSSE

EINRICHTUNG DES GERÄTS

1. Platzieren Sie die CU360 über Ihrem Fernseher und befestigen Sie sie mit dem Scharnier.
2. Stecken Sie das HDMI-Kabel in den Fernseher und die CU360.
3. Schließen Sie das Netzteil an.

Video-Datenschutz: Verwenden Sie die Gummikappe, um die Kamera zum Schutz der Privatsphäre abzudecken.
Hinweis: Wenn Sie kein WLAN verwenden, stellen Sie sicher, dass Sie ein LAN-/Ethernet-Kabel anschließen.
Hinweis: Um ein zweites Display an die CU360 anzuschließen, verwenden Sie bitte ein qualifiziertes USB-C-zu-HDMI-Kabel.

Qualifizierte Kabel sind im Benutzerhandbuch und in der Liste der Zubehörteile von Drittanbietern beschrieben, die von der Support-Website heruntergeladen werden kann. Die Verwendung eines nicht qualifizierten Kabels kann zu einem instabilen Betrieb der CU360 führen.

STEUERUNG DES GERÄTS

VERWENDUNG DES WEBS

1. Wenn die CU360 an den Fernseher und Ihr Netzwerk angeschlossen ist, wird die IP-Adresse (X.X.X.X) in der oberen linken Ecke des Bildschirms angezeigt.
2. Geben Sie mit einem Gerät, das mit demselben Netzwerk verbunden ist, http://[IP-Adresse] in den Webbrowser ein.
3. Geben Sie den Standard-Benutzernamen Admin und das Passwort 1234 ein.
4. Ein Konfigurationsassistent wird gestartet (nur wenn das System nicht konfiguriert ist).

Weitere Details zur Systemkonfiguration finden Sie im CU360 Benutzerhandbuch.

VERWENDUNG DER FERNBEDIENUNG

Verwenden Sie die Fernbedienung
Die mitgelieferte Fernbedienung ist sofort einsatzbereit.
Wenn Sie diese Fernbedienung zum ersten Mal verwenden, legen Sie einfach die im Lieferumfang enthaltenen Batterien ein.

KOPPLUNG DER FERNBEDIENUNG

Die mitgelieferte Fernbedienung ist bereits mit Ihrer CU360-Einheit gekoppelt. Wenn Sie eine andere drahtlose Fernbedienung verwenden oder Ihre Fernbedienung nicht gekoppelt ist, befolgen Sie bitte das unten beschriebene Verfahren.

1. Überprüfen Sie, ob 2 geladene AAA-Batterien in der Fernbedienung eingelegt sind.
2. Trennen Sie die Codec-Einheit von der Stromversorgung.
3. Drücken Sie gleichzeitig die "Back" (Zurück)-Taste und die "OK" (OK)-Taste, bis die kleine blaue LED oben auf der Fernbedienung mehrmals schnell blinkt.
4. Während die LED noch blinkt, schließen Sie das Gerät an die Stromversorgung an.

Hinweis: Sie müssen die Fernbedienung in der Nähe der Einheit halten. Wenn die Kopplung erfolgreich ist, hört die LED auf zu blinken. Schlägt die Kopplung fehl, trennen Sie alle Kabel von der CU, einschließlich USB, und wiederholen Sie die Schritte 2-4.

MONITOREINSTELLUNGEN

Falls das Ausgabebild des Geräts nicht zum Monitorbildschirm passt, überprüfen Sie das OS-Menü. Sie können die Standard-Android-(OS)-Menüleiste aktivieren, indem Sie den Mauszeiger an den unteren Rand des Bildschirms bewegen.

Hinweis: Der Mauszeiger kann durch Drücken der Maustaste (Maus) auf der Fernbedienung aktiviert werden.

1. Drücken Sie den Kreis in der Navigationsleiste oder die Home-Taste (Home) auf der Fernbedienung.
2. Wischen Sie den kleinen weißen Pfeil unter dem Apps-Provider-Symbol nach oben.

3. Klicken Sie auf das Einstellungen-Symbol.
4. Navigieren Sie zu Display > Advanced (Erweitert) > HDMI > MAIN SCREEN (HAUPTBILDSCHIRM) > Screen Zoom (Bildschirmzoom) und kalibrieren Sie das Ausgabebild des Geräts innerhalb des Monitorbildschirms.


Hinweis: Wenn ein zusätzlicher Monitor angeschlossen ist, können Sie auch diesen kalibrieren.

B100 SERIE EINRICHTUNG

Um das optionale Avaya B100 Series Gerät als Bluetooth-Mikrofon hinzuzufügen, befolgen Sie bitte diese Schritte:

1. Auf Ihrem Avaya CU360 Bildschirm:
   • Configure (Konfigurieren) > General (Allgemein) > Show Advanced Settings (Erweiterte Einstellungen anzeigen) = Yes (Ja)
   • Configure (Konfigurieren) > Advanced (Erweitert) (Standard-PIN ist 1234)
   • System > Security (Sicherheit) > Settings (Einstellungen) > Bluetooth
   • Schalten Sie Bluetooth ein
2. Halten Sie zwei Sekunden lang auf dem Avaya B100 Series Gerät gedrückt. Dadurch wird das B100 Series Gerät für die CU360 sichtbar. Das Symbol wird auf Ihrem B100 Series Gerät angezeigt und die LEDs blinken blau.
3. Im ausgewählten Bluetooth-Einstellungsfenster der CU360 erscheint das Avaya B100 Series Gerät in der Liste der verfügbaren Geräte. Wählen Sie das Avaya B100 Series Gerät aus der Geräteliste aus und wählen Sie Koppeln. Nach 60 Sekunden im Kopplungsmodus kehrt das B100 Series Gerät in den Normalmodus zurück, wenn die Kopplung nicht erfolgreich war.

Hinweis: Es kann einige Zeit dauern, bis Ihre CU360 das B100 Series Gerät findet. Wenn die Kopplung erfolgreich ist, wird das Symbol auf dem B100 Series Gerät angezeigt und es wird als "Connected" (Verbunden) unter den gekoppelten Bluetooth-Geräten der CU360 aufgeführt.

Hinweis: Das Koppeln und Wiederverbinden eines Avaya B100 Series Geräts als Bluetooth-Audio-In/Out-Peripherie kann auch über NFC erfolgen (Modell B199 ist ausgeschlossen)

EINRICHTUNG DER INTEGRIERTEN LAUTSPRECHER

Wenn ein HDMI-Monitor angeschlossen ist, können Sie festlegen, ob die Audioausgabe der CU360 an die Lautsprecher des HDMI-Monitors (Standard) oder an die integrierten Lautsprecher der CU360 geleitet werden soll.
Dies ist nützlich, wenn Ihr HDMI-Monitor externe Lautsprecher oder Headsets benötigt, um den Ton zu hören.
Die Audio-Routing-Richtlinie des CU360-Geräts wählt Mikrofone und Lautsprecher automatisch in dieser Reihenfolge aus:

1. Über USB angeschlossene Freisprecheinrichtung (falls verfügbar).
2. Über Bluetooth angeschlossene Freisprecheinrichtung (falls verfügbar).
3. Die integrierten Mikrofone der CU360 und die Lautsprecher des HDMI-Monitors (oder die integrierten Lautsprecher der CU360, falls wie unten konfiguriert), wenn ein HDMI-Monitor angeschlossen ist.
4. Die integrierten Mikrofone und integrierten Lautsprecher der CU360 (wenn ein DVI-Monitor angeschlossen ist oder kein Monitor vorhanden ist).

Um die Standard-Audio-Routing für den HDMI-Monitor zu ändern, navigieren Sie zu:
[GUI] Configure (Konfigurieren) > Advanced (Erweitert) (Standard-PIN ist 1234) > I/O Connections (E/A-Verbindungen) > Audio - Outputs (Audio - Ausgänge)
[WEB] [ADMIN LOGIN] Administrator Settings (Administratoreinstellungen) > I/O Connections (E/A-Verbindungen) > Audio - Outputs (Audio - Ausgänge) > General (Allgemein)

• Audio auf HD-Monitor: Yes* (Ja*) / No (Nein)

Diese Einstellung gilt auch für Drittanbieter-Apps und bei Verwendung des CU360-Geräts im USB-Bar-Modus.

STROMVERSORGUNG ÜBER ETHERNET

Wenn PoE zur Stromversorgung des Geräts benötigt wird, bestellen Sie bitte einen CU360 PoE Splitter (700514935) und befolgen Sie die Anweisungen in der Kurzanleitung.
